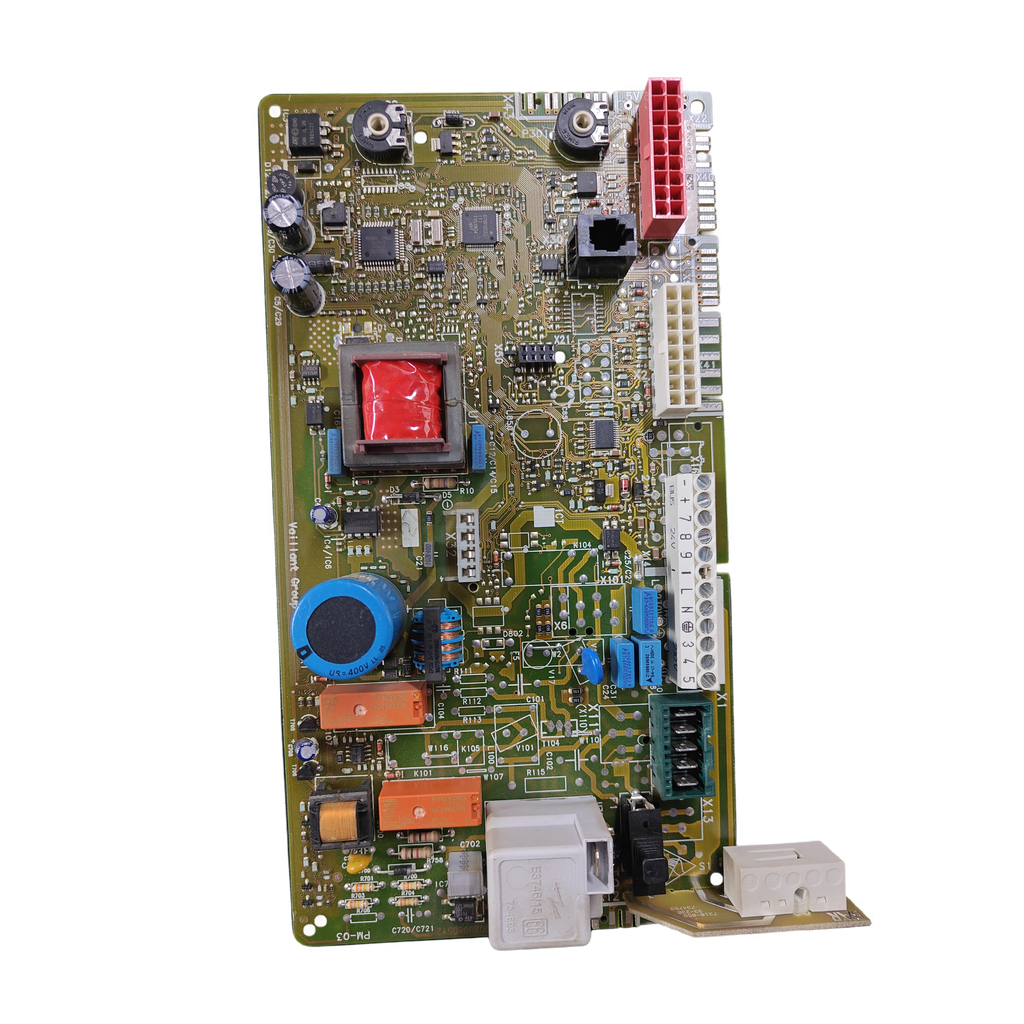

Placa electrónica Vaillant 0020092506 · PM-03 para VMW ES 236/3-5: Pieza e identificador ampliado

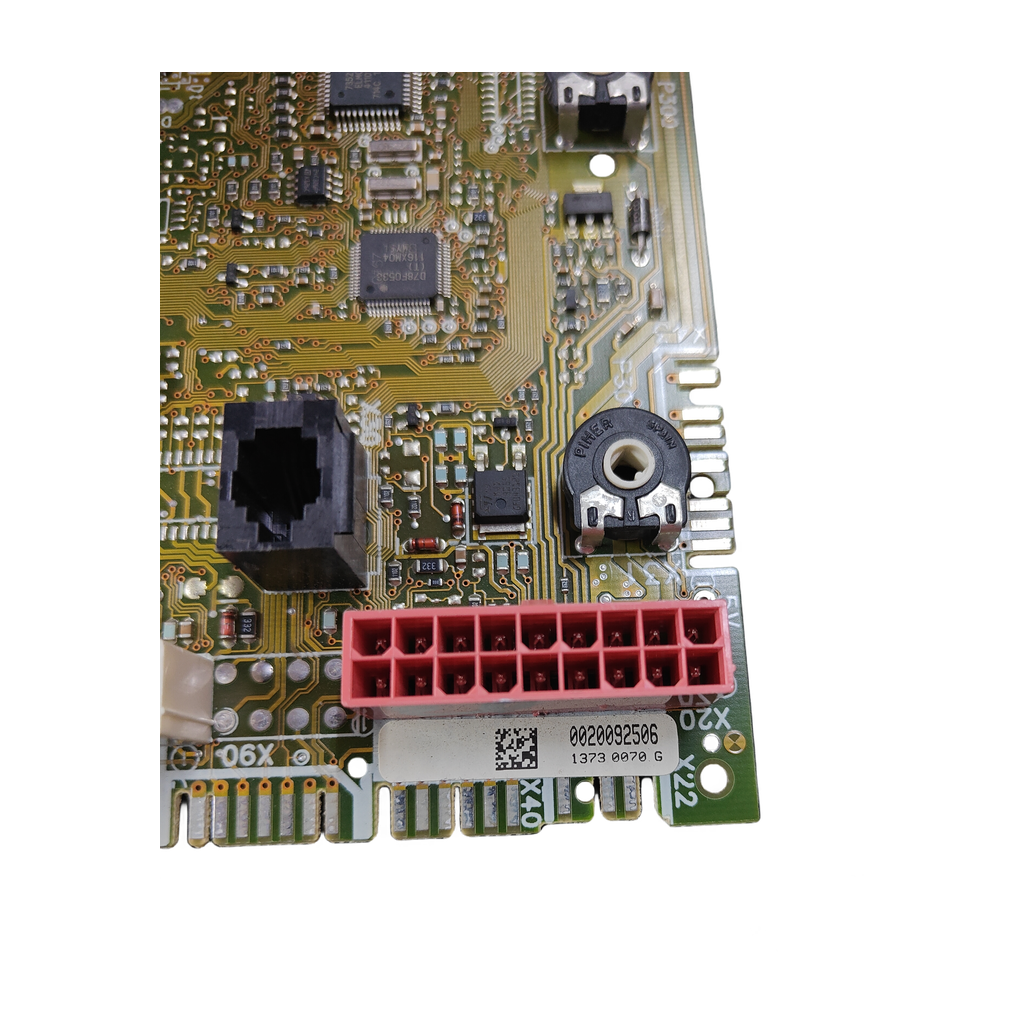

Placa electrónica Vaillant 0020092506 · PM-03 para VMW ES 236/3-5: vista 2

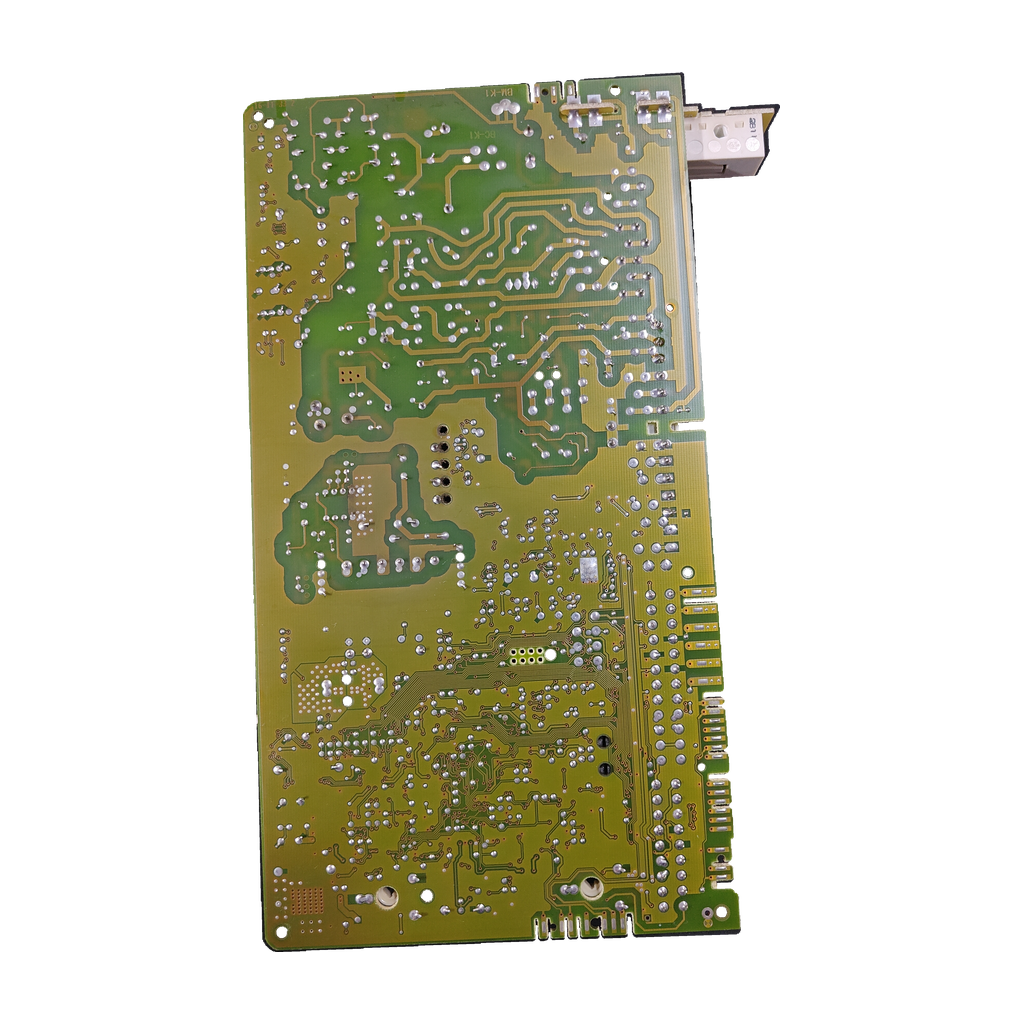

Placa electrónica Vaillant 0020092506 · PM-03 para VMW ES 236/3-5: vista 3
Placa electrónica Vaillant 0020092506 · PM-03 para VMW ES 236/3-5: vista 4
Vaillant GroupFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant 0020092506 · PM-03 para VMW ES 236/3-5

Referencia Vaillant0020092506

La 0020092506 (circuito PM-03) es la placa electrónica de control de la caldera Vaillant VMW ES 236/3-5, compatibilidad confirmada por nuestro taller. Varias tiendas la emparejan con la 0020132764. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 230 V~ (etiqueta)
  • Circuito PM-03
  • Marcado 1373 0070 G
  • Vaillant VMW ES 236/3-5
Todos los códigos de esta unidad3
Referencia Vaillant
0020092506
Código del circuito
PM-03
SKU Ecoklima
PLC172

La equivalencia 0020092506 = 0020132764 la afirman 3 tiendas; no hemos leído ningún despiece oficial que la confirme.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control (centralita) de la caldera. Se sospecha de ella cuando la caldera no enciende o no responde al termostato, se reinicia sola o da errores y bloqueos erráticos.

Compruébalo en tu placa
  1. Localiza en tu placa el código 0020092506 y el del circuito PM-03. Según una tienda, la placa está tras el frontal, en la caja de control.
  2. Compara el marcado del circuito: el nuestro es 1373 0070 G. Antonelli lista además el marcado 5085 5243 C junto al 0020092506; compara cuál aparece en tu placa.
  3. No la confundas con la 0020268516. La 0020132764 es el código con el que varias tiendas la emparejan: compara siempre con el de tu placa.
  4. Mira en la placa de características que tu caldera es una VMW ES 236/3-5, la confirmada por nuestro taller.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0020092506Código Vaillant de la placa (marcado en la pieza)
PM-03Código del circuito marcado en la placa; también escrito PM03
1373 0070 GMarcado del circuito en la etiqueta
0020132764Código de recambio que 3 tiendas emparejan con la 0020092506
117322Código antiguo de la 0020132764 según 2 tiendas
5085 5243 CMarcado que una tienda italiana da junto a la 0020092506
No la confundas con
  • 0020268516Otra referencia de placa Vaillant · Un vendedor la anuncia junto a la 0020092506, pero ninguna fuente explica la relación: no las des por iguales.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMW ES 236/3-5Confirmada por nuestro taller · también en 3 tiendas
Por confirmarPor confirmar
  • Vaillant VMW 226/3-32 tiendas con la 0020092506 (climatizacioniberica.es, Antonelli); ICG Calderas con la 0020132764
  • Vaillant VMW 286/3-3climatizacioniberica.es; Antonelli escribe «28/6/3-3»
  • Vaillant VMW 296/3-5 y 346/3-5 (y R3)2 tiendas: climatizacioniberica.es y Antonelli
  • Vaillant VM 186, 246, 306 y 356/3-5 (y R3)2 tiendas: climatizacioniberica.es y Antonelli
  • Vaillant ecoTEC plus 824, 831, 837 y 937 (VUW 5-5)1 tienda británica (CET Ltd) con la 0020092506
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Características y marcados técnicos

Conexiones serigrafiadas
BUS; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Alimentación indicada en placa
230 V~
Aplicación indicada en inventario
VMW ES 236/3-5

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al termostato.

Lo citan tiendas que venden esta placa para la VMW 236/3-5; ICG Calderas avisa de que puede tener otras causas.

Códigos de error erráticos, bloqueos continuos o reinicios espontáneos.

Revisa si hay relés pegados, pistas quemadas u oxidación visible en el circuito.

Pantalla apagada, sin señales de vida.

En un hilo técnico con una 0020092506 se había fundido un fusible de la placa y la fuente tenía un cortocircuito.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible de la placa

Un hilo técnico con la 0020092506 describe un fusible fundido: revísalo antes de cambiarla.

Relés y conectores

Una tienda avisa de que hay versiones distintas bajo una misma referencia: compara relés y conectores.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Vaillant 0020092506?

Busca en la placa el código 0020092506 y el del circuito PM-03. Nuestra unidad lleva además el marcado 1373 0070 G. Según una tienda, la placa está tras el frontal, en la caja de control. Antonelli escribe además el marcado «5085 5243 C» junto al 0020092506 en la misma placa.

¿Sirve para mi Vaillant VMW ES 236/3-5?

Sí. Nuestro taller la ha confirmado para la VMW ES 236/3-5. Además, climatizacioniberica.es la da para la VMW 236/3-5 con las referencias 0020132764 / 0020092506, Antonelli para la VMW 236/3-5 R3 (con 0020092506 como referencia de la placa) e ICG Calderas para la VMW ES 236/3-5 con la 0020132764.

¿Es lo mismo la 0020092506 que la 0020132764?

Tres tiendas las emparejan: Openclima («Versión de Electrónica: 0020092506»), climatizacioniberica.es («Referencia OEM 0020132764 / 0020092506») y Antonelli (0020092506 como marcado de la placa 0020132764, antes 117322). Ningún despiece oficial leído lo confirma. boilerparts.co.uk da la 0020132764 como sustituta de 0020028060, 0020052093, 0020107811 y 117322, sin citar la 0020092506. Pide por el código de tu placa.

¿Qué significan 0020092506, PM-03 y 1373 0070 G?

0020092506 es la referencia Vaillant de la placa: así la nombran CET Ltd, Openclima, Antonelli y un foro técnico. PM-03 es el código marcado en la placa y 1373 0070 G, el marcado de nuestra unidad. Estos dos últimos son datos de nuestro taller y ninguna fuente externa los explica.

¿Va también en otras calderas Vaillant?

Según 2 tiendas (climatizacioniberica.es y Antonelli), también en las VMW 296/3-5 y 346/3-5, en las VM 186, 246, 306 y 356/3-5 (y sus R3) y en la VMW 226/3-3. CET Ltd la da para ecoTEC plus 824, 831, 837 y 937. Son datos de 1 o 2 fuentes, por confirmar: envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.

¿Qué síntomas apuntan a esta placa?

Las tiendas que la venden para la VMW 236/3-5 citan una caldera que no enciende o no responde al termostato, códigos de error erráticos, bloqueos continuos, relés pegados y reinicios espontáneos. En un hilo técnico, una 0020092506 tenía la pantalla apagada y un fusible fundido. Pueden tener otras causas: que un técnico confirme el diagnóstico.

¿Quién debe montarla y hay que configurarla?

Un técnico cualificado: la placa trabaja a 230 V~ (según su etiqueta) y gobierna una caldera de gas. Un comentario de un foro técnico dice que el fabricante da «códigos para emparejar placas nuevas con la caldera», así que puede necesitar ajuste según el modelo. Pregunta antes qué necesita el tuyo.

Cómo hemos verificado esta ficha

Vaillant Group 0020092506

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El código 0020092506 como placa Vaillant coincide en 6 orígenes independientes (tiendas y foro); sin despiece oficial. Otras calderas y la equivalencia con la 0020132764 quedan por confirmar.
