Placa electrónica Vaillant group PM-02PM-02Precio a consultar
VaillantFotos de esta unidad
1 / 4

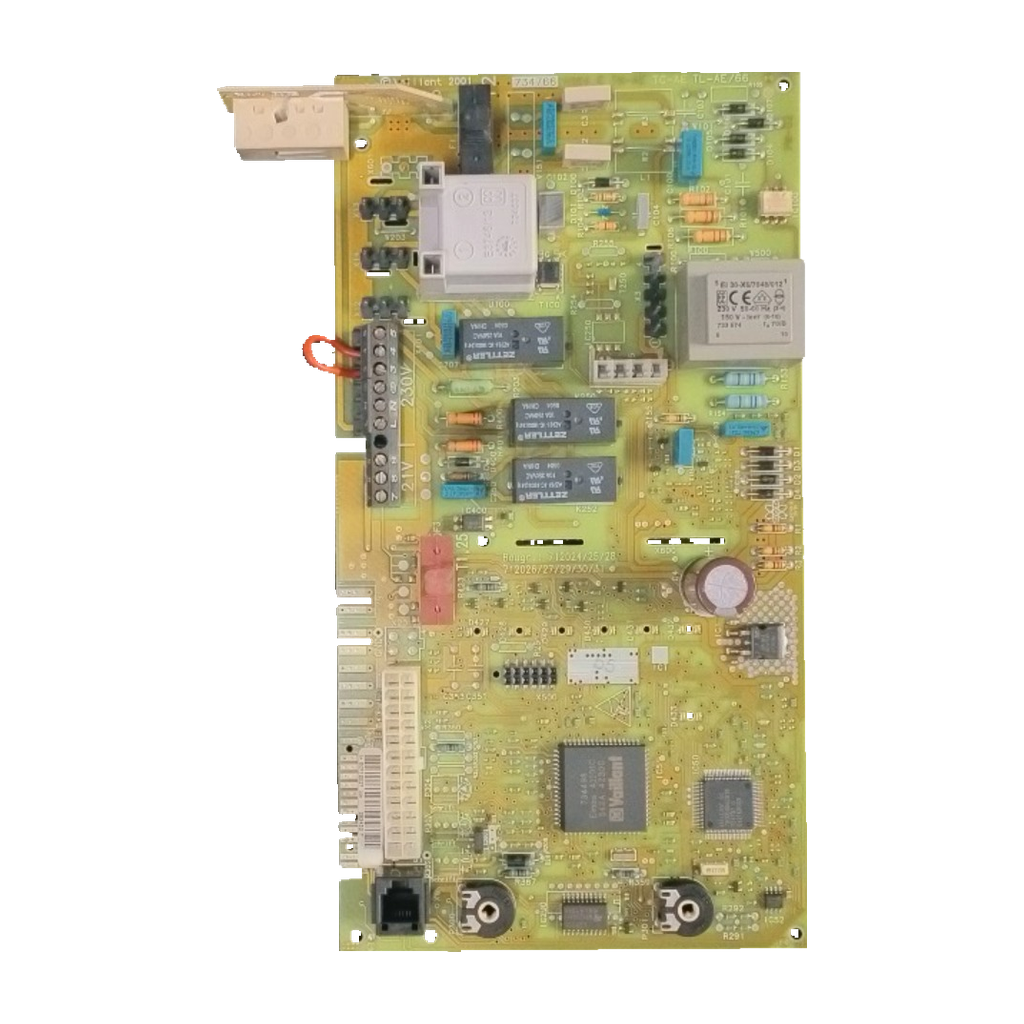

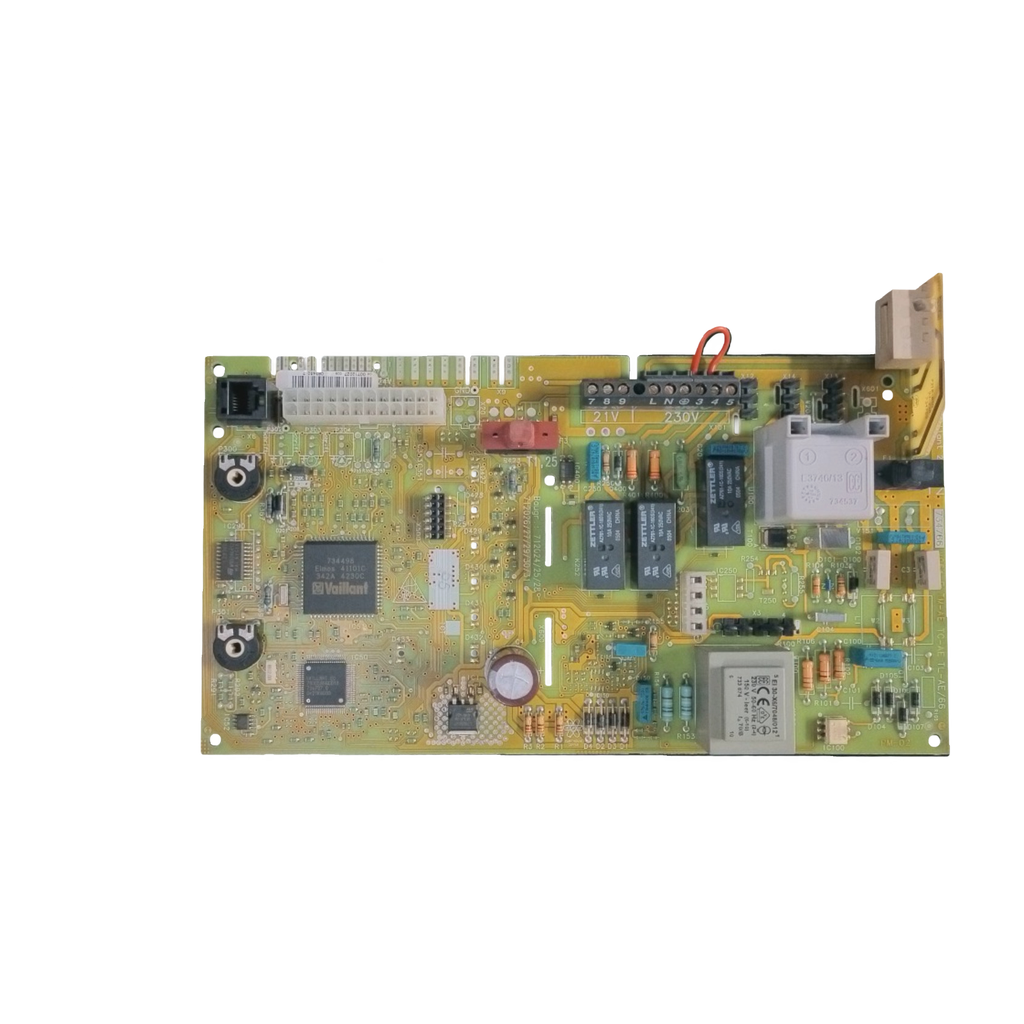

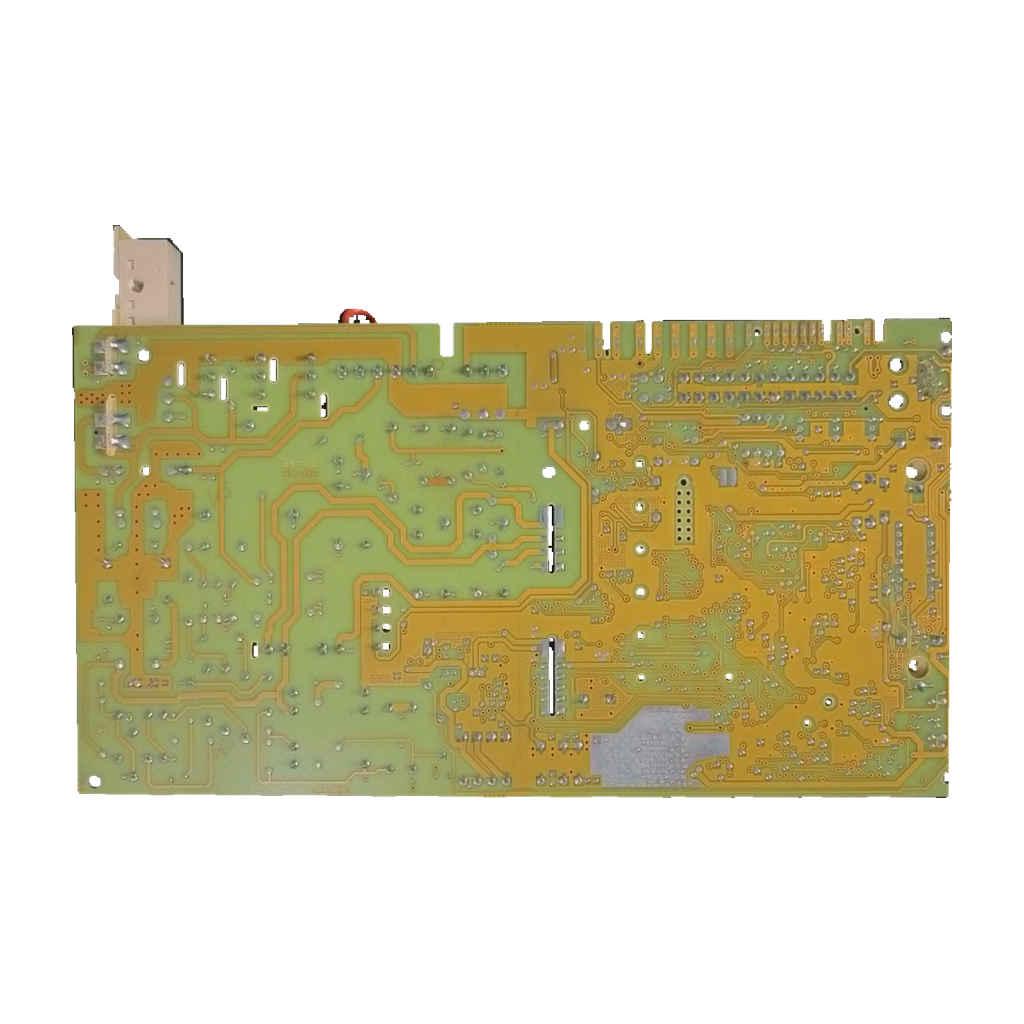

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantCompatibilidad confirmada
Placa electrónica Vaillant TL-AE/66 · 734766 para TURBOmax plus/pro serie 2-5
Referencia Vaillant734766
La TL-AE/66 (código marcado 734766) es la placa electrónica de control Vaillant de las calderas TURBOmax plus/pro serie 2-5, confirmada por nuestro taller; nationalboilerspares cita además el 734766 para las plus 824E y 828E. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Serigrafía TL-AE/66
- Código marcado 734766
- TURBOmax plus/pro serie 2-5
- Bornes 21 V y 230 V
Todos los códigos de esta unidad3
- Referencia Vaillant
- 734766
- Código del circuito
- TL-AE/66
- SKU Ecoklima
- PLVMW24RX
El catálogo oficial no cita 734766 ni TL-AE/66. En las páginas abiertas, solo una tienda (nationalboilerspares) escribe 734766 junto a 130806. Compara el marcado completo de tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa principal de la caldera: según nuestro taller gestiona el encendido, el ventilador, la bomba y la válvula de gas. Se sospecha de ella ante bloqueos intermitentes, según una tienda de recambios.
Compruébalo en tu placa
- Busca en tu placa la designación TL-AE/66 y el código 734766, con «Copyright Vaillant 2001». En nuestra unidad la etiqueta lee además TLC-AE/6.0.
- Compara los marcados internos: circuito principal 734498, módulo gris E3740/13 · 734637 y RM-02.
- Compara bornes y conectores: 21 V y 230 V, bornera 7, 8, 9, L, N, tierra, 3, 4, 5 y fusible con marcaje T1,25.
- No la confundas con 130805 (serie 2-3 según el catálogo oficial), 130827 (36 kW) ni 0020034604 (sucesor del 130806 según tiendas). Compara siempre el 734766 de tu placa.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos una foto de la etiqueta de tu pieza y de la placa de la caldera desde Contacto.
Códigos de esta pieza
| TL-AE/66 | Designación marcada en la placa |
|---|---|
| 734766 | Referencia y código marcado en la placa, con «Copyright Vaillant 2001»; PCB Vaillant según 3 tiendas |
| TLC-AE/6.0 | Tipo leído en la etiqueta de la unidad |
| 287168 | Referencia de nuestro taller para esta placa |
| 734498 | Circuito integrado principal (Eunos 4110L · 342A 4230C) |
| E3740/13 · 734637 | Módulo interno gris |
| RM-02 | Marcaje de la placa o módulo |
| 130806 | Código oficial en el despiece de los Vaillant VUW 182…282/2-5 (PCB Euro Plus) |
| 0020034604 | Código Vaillant actual de la PCB que sucede al 130806, según 2 tiendas |
No la confundas con
- 0020034604Código Vaillant actual de la PCB que 3 tiendas listan para la plus 824E y 2 dan como sucesor del 130806 · Es otro código, no el marcado en tu placa. La lista de esta PCB en nationalboilerspares incluye también Thermocompact y aquaPLUS VUI 362-7.
- 130805 · 130827Otras PCB del catálogo oficial: 130805 (Euro Pro, VUW 182…282/2-3) y 130827 (36 kW, VUW 322/2-5 y 362/2-5) · No son la 130806 de la serie 2-5. nationalboilerspares da el 130805 como código anterior de la 0020034604 en calderas 2-5 (Turbomax 824E, Thermocompact); el catálogo lo da para los VUW 182…282/2-3. Fuentes en contradicción: compara el marcado completo.
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Calderas TURBOmax plus/pro de la serie 2-5Confirmada por nuestro taller
- Vaillant TURBOmax plus/pro serie 2-5Confirmada por nuestro taller
Por confirmarPor confirmar
- Vaillant TURBOmax plus 824 E y 828 E (VUW 242/2-5 y 282/2-5)1 fuente: nationalboilerspares (734766 junto a 130806 en «Turbomax Plus 824E & 828E»)
- Vaillant Thermocompact 615 E, 620 E, 624 E, 628 E y 637 E1 fuente: nationalboilerspares («Thermo Compact» junto al 734766 y lista de la 0020034604)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos del fabricante
- Fusible de la caja de control
- 1,25 AT (art. 251961) o 2,0 AT (art. 251955)Catálogo Vaillant 840130.03
Identificación y códigos del repuesto
- Código marcado
- Copyright Vaillant 2001
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Serigrafia de bornes
- 21V; 230V
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Aplicación indicada en inventario
- Compatibilidades: · Placa electrónica principal Vaillant TL-AE/66 para calderas TURBOmax plus/pro de la serie 2-5. Gestiona encendido, ventilador, bomba y válvula de gas. Úsela solo si su placa coincide en serigrafía y conectores. Verifique modelo exacto y códigos F.xx antes de sustituirla. Ref. 287168, reacondicionada
- Bornes
- 21 V y 230 V
- Fusible/marcaje junto a fusible
- T1,25
- Transformador interno
- 230 V, 50 Hz
- Transformador montado
- 230 V, 50/60 Hz
- Subcomponente CI principal
- 734498; Eunos 4110L; 342A 4230C; Vaillant
- Subcomponentes relés
- ZETTLER; China
- Bornera marcada
- 7, 8, 9, L, N, tierra, 3, 4, 5
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera se bloquea de forma intermitente.
Una tienda de recambios lo cita para la placa de las Turbomax Plus 824E y 828E. Verifica el modelo exacto y los códigos F.xx de la caldera antes de sustituirla.
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
Placa de una caldera de gas con red de 230 V: debe montarla un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico la placa Vaillant TL-AE/66?
Busca la designación TL-AE/66 y el código 734766, con «Copyright Vaillant 2001». En la unidad de nuestro taller la etiqueta lee además TLC-AE/6.0. Compara también RM-02, 734498 y E3740/13 · 734637.
¿Sirve para mi Vaillant TURBOmax plus o pro?
Sí, si es una TURBOmax plus o pro de la serie 2-5: es la serie que ha confirmado nuestro taller. Excepción: los 36 kW (VUW 322 y 362/2-5, por ejemplo la 837 E) llevan en el catálogo oficial otra placa, la 130827; mira la respuesta sobre Thermocompact, VUW /2-3 o 36 kW. Si es de la serie 2-3 (Euro Pro, VUW 182…282/2-3), no la hemos confirmado y el catálogo da la 130805; nationalboilerspares da también las Turbomax Pro 24E y 28E como VUW 242/2-3 y 282/2-3. Las tiendas dan la 824 E y la 828 E como serie 2-5, pero nuestro taller no las nombra y solo nationalboilerspares cita el 734766 para ellas.
¿Qué diferencia hay entre 734766, 130806 y 0020034604?
El catálogo oficial de recambios Vaillant (840130.03, 07/2006) da la 130806 («Euro Plus», serie -5) para los VUW 182…282/2-5, pero no cita el 734766. En las páginas abiertas, solo nationalboilerspares escribe 734766 y 130806 juntos. Dos tiendas dan el 0020034604 como sustituto del 130806.
¿Qué significan TL-AE/66, TLC-AE/6.0 y 734766?
TL-AE/66 es la designación marcada en la placa y 734766 el código marcado junto a «Copyright Vaillant 2001». TLC-AE/6.0 es el tipo leído en la etiqueta de esta unidad. Las tres tiendas que identifican el 734766 como PCB no citan TL-AE/66 ni TLC-AE/6.0.
¿Sirve para un Thermocompact, un VUW /2-3 o un 36 kW?
No podemos confirmarlo. El catálogo oficial da otras placas: 130805 (VUW 182…282/2-3) y 130827 (36 kW, VUW 322 y 362/2-5). En las páginas abiertas, solo nationalboilerspares nombra «Thermo Compact» junto al 734766. Envíanos una foto de la etiqueta por Contacto o llama al 919 931 595.
¿Qué síntomas apuntan a esta placa?
Una tienda cita los bloqueos intermitentes como fallo típico de la placa de las Turbomax Plus 824E y 828E. Verifica antes el modelo exacto y los códigos F.xx de la caldera.
¿Quién debe montarla?
Un técnico cualificado. La placa trabaja con 230 V en una caldera de gas: antes de tocar nada, corta la corriente y cierra el gas.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Vaillant TL-AE/66Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Serie 2-5 confirmada por nuestro taller. En las páginas abiertas, solo nationalboilerspares une el 734766 a las plus 824E/828E. El catálogo oficial da la 130806 para la serie 2-5, pero no cita 734766 ni TL-AE/66.
Fuentes consultadas
- Catálogo de recambios Vaillant 840130.03 (07/2006): VUW 182…282/2-5 (copia en pvzip.ru)PCB 130806 (serie -5), 130805, 130827 y fusibles; no cita 734766. Copia de un tercero
- nationalboilerspares: PCB Vaillant 130806 · 734766 (Turbomax Plus 824E, 828E)130806 y 734766 en la misma ficha, con Turbomax Plus 824E 828E
- ABC Industrial Parts: ficha del código Vaillant 734766Identifica el 734766 como PCB; no indica caldera
- Tienda de recambios usados: PCB 734766 usada y probadaEscribe 734766 junto a 712024/25/28; no indica caldera
- heatingspareparts: ficha del código Vaillant 130806 («NOW USE 0020034604»)El fabricante sustituye el 130806 por el 0020034604
- nationalboilerspares: PCB 0020034604 (antes 130805, 130806, 130821)0020034604 (antes 130805, 130806, 130821); calderas Turbomax y Thermocompact
- boilerparts.co.uk: gama Turbomax Plus 824E VUW242/2-5 R1Lista la PCB 0020034604 de esa caldera
- heatingspareparts: lista de recambios Turbomax Plus 824E VUW 242/2-5 R3Incluye la PCB 0020034604 de esa caldera
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
