Placa electrónica Vaillant 4691 V.004 · DISLIN1 para VMW 232-1 Turbo Combi: Pieza e identificador ampliado

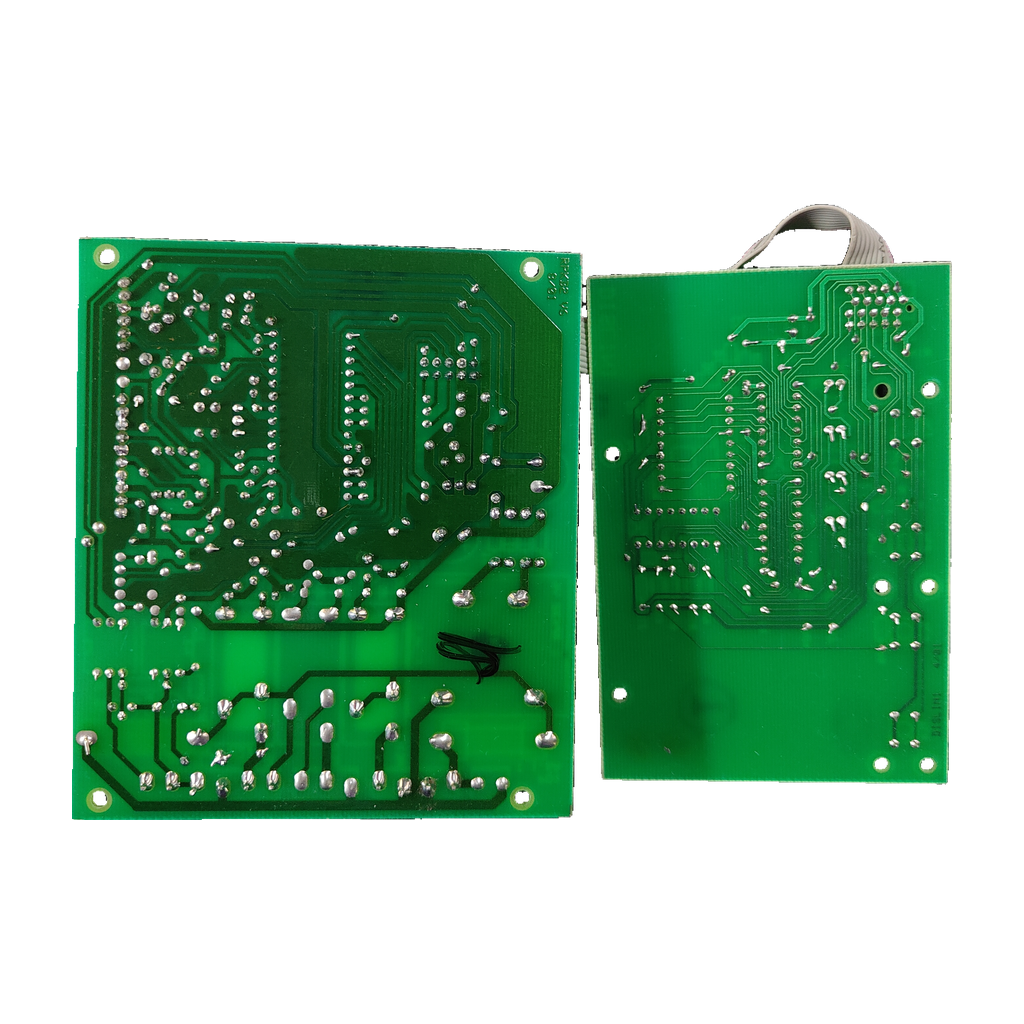

Placa electrónica Vaillant 4691 V.004 · DISLIN1 para VMW 232-1 Turbo Combi: vista 2

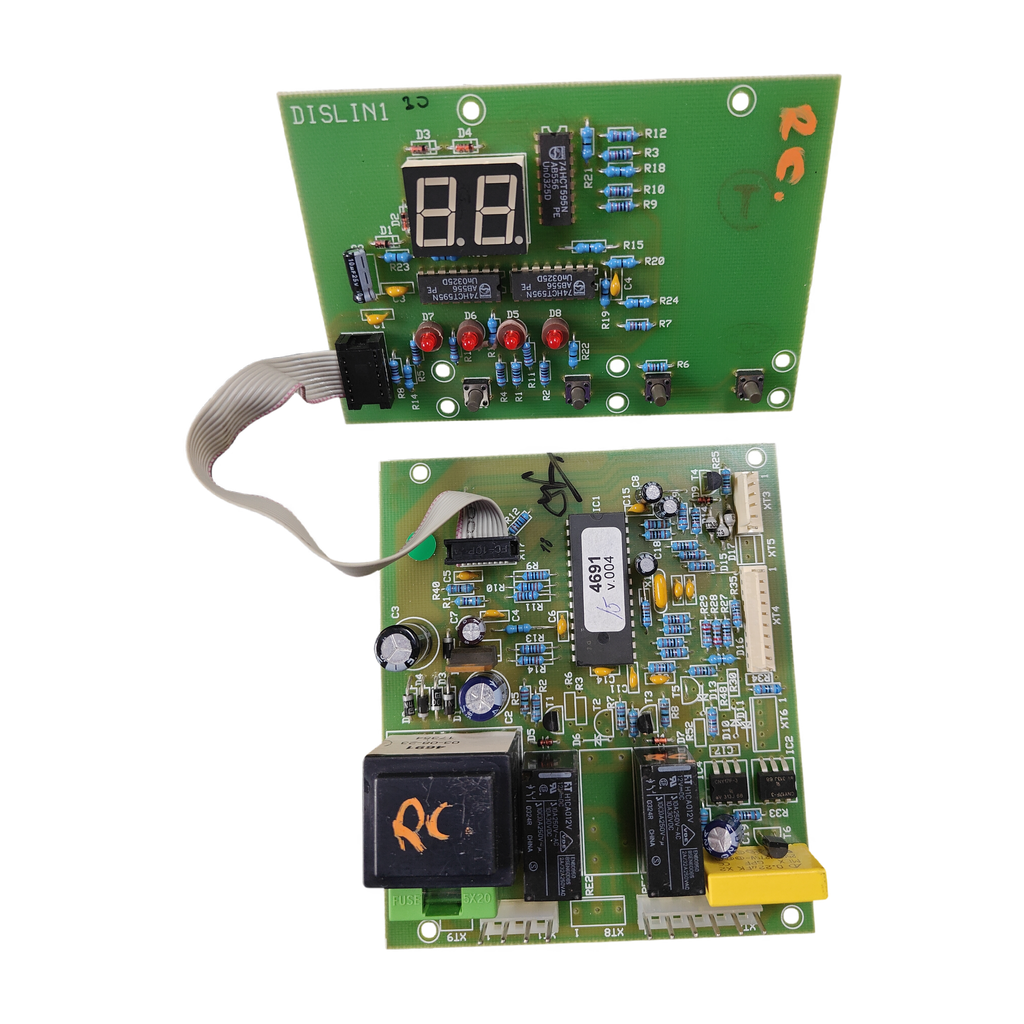

Placa electrónica Vaillant 4691 V.004 · DISLIN1 para VMW 232-1 Turbo Combi: vista 3

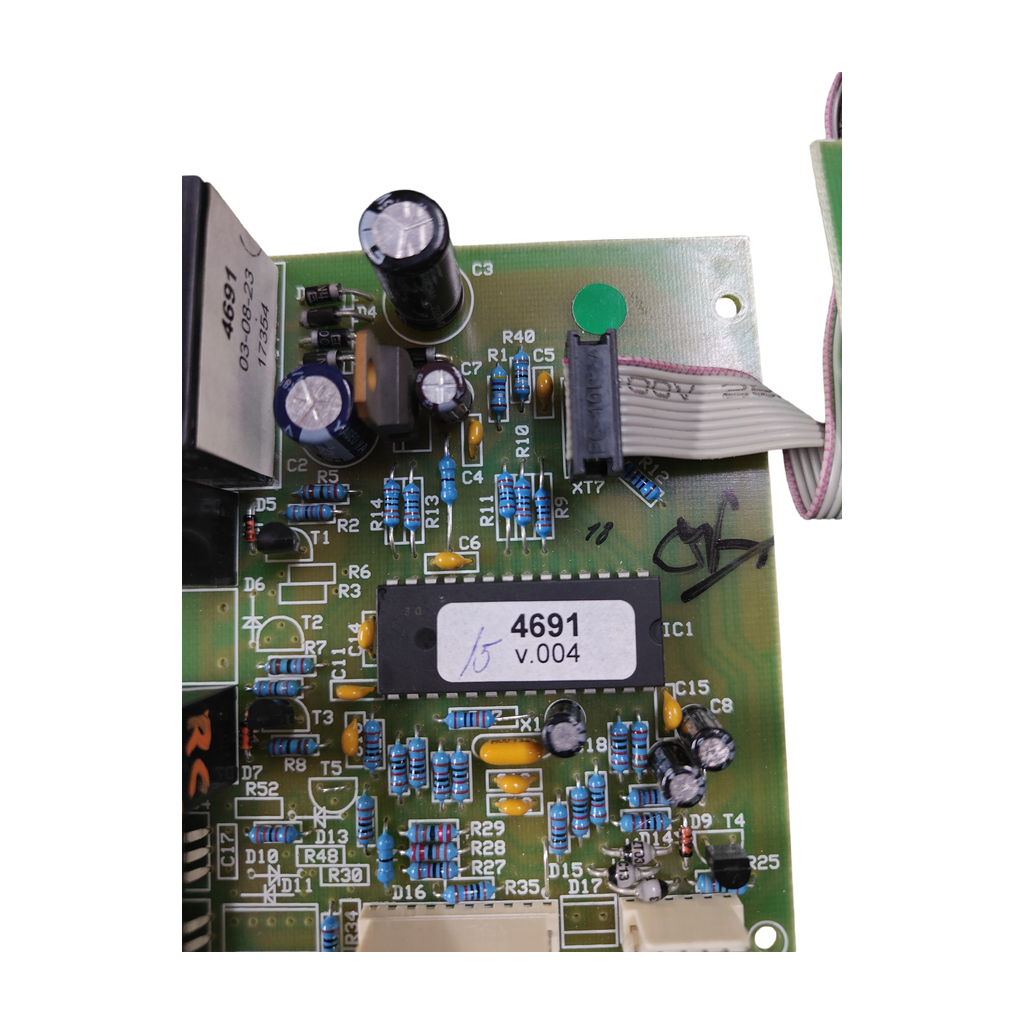

Placa electrónica Vaillant 4691 V.004 · DISLIN1 para VMW 232-1 Turbo Combi: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 4691 V.004 · DISLIN1 para VMW 232-1 Turbo Combi

Código del circuitoDISLIN1

La 4691 V.004 (código de placa DISLIN1) es una placa electrónica Vaillant que nuestro taller ha confirmado para la Vaillant VMW 232-1 Turbo Combi. Usada y revisada. No consta todavía un código de despiece Vaillant para esta placa en las fuentes leídas.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 4691 V.004
Código DISLIN1
Relé FT H1CA012V · 12 V DC
Portafusible 5X20

Todos los códigos de esta unidad3

Código del circuito: DISLIN1
Código de la etiqueta: 4691 V.004
SKU Ecoklima: PLC169

Un despiece de la VMW 232-1 lista 130835 y 130836 (soportes del circuito impreso) y 077982 (placa de mandos); ninguna fuente leída los une a 4691 V.004 ni a DISLIN1. No los damos como equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica de caldera Vaillant con conector 10P para el módulo display y relés FT H1CA012V de 12 V DC.

Compruébalo en tu placa

Busca en tu placa el marcado «4691 V.004» y el código «DISLIN1»: deben coincidir con los de esta pieza.
Comprueba también el relé FT H1CA012V (bobina 12 V DC), el portafusible 5X20 y el conector 10P del módulo display.
Para la VMW 232-1 nuestro taller confirma esta placa. Aviso: un despiece y varias tiendas listan para esa caldera otros códigos (130835, 130836, 077982) que ninguna fuente une a 4691 V.004 ni a DISLIN1; compara primero los códigos marcados.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera para consultar disponibilidad.

Códigos de esta pieza

4691 V.004	Código marcado en la placa (también escrito 4691V.004 o 4691 V004)
DISLIN1	Código de placa marcado en la pieza; una tienda lo da como «Versión de Electrónica» de una placa Vaillant
4691	Parte numérica del marcado de la placa
03-08-23	Marcado en la placa; no consta su significado
FT H1CA012V	Relé de la placa: bobina 12 V DC, contactos 10 A 250 V AC

No la confundas con

130835Placa «VMW 232-1 principal» en el listado de una tienda; el despiece de la VMW 232-1 la lista como «Soporte circuito impreso (regulador)», pos. 13 · Ninguna fuente leída la une a 4691 V.004 ni a DISLIN1
130836«Módulo display» o placa en varias tiendas (VMW 232-1 y VMW 230-1; otra la titula VA20100170, «tarjeta de mandos»); el despiece la lista como «Soporte circuito impreso (display)», pos. 14 · Ninguna fuente leída la une a 4691 V.004 ni a DISLIN1
077982«Placa de mandos» (pos. 37) en el despiece de la VMW 232-1 · El despiece no cita 4691 V.004 ni DISLIN1; no consta que sea esta pieza

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 232-1 Turbo CombiConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Formato portafusible: 5X20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Conector/módulo display: 10P
Relés visibles: FT H1CA012V; bobina 12 V DC; contactos 10 A 250 V AC / 10 A 30 V DC
Aplicación indicada en inventario: Vaillant VMW 232-1 Turbo Combi

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva portafusible 5X20: comprueba el fusible y los conectores antes de dar la placa por averiada.

Monta con un técnico

Recomendamos que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

En la propia placa va marcado «4691 V.004» (también escrito 4691V.004 o 4691 V004) y el código «DISLIN1»; lleva además el marcado «03-08-23». Compara esos códigos con los de tu placa antes de pedirla.

¿Sirve para mi Vaillant VMW 232-1 Turbo Combi?

Sí: nuestro taller la ha confirmado para esa caldera. Fuera, un anuncio de una placa DISLIN1 habla de «Vaillant Turbocombi» sin dar el modelo exacto y el despiece de la VMW 232-1 que hemos leído no cita 4691 V.004 ni DISLIN1: ninguna fuente externa une aún esta placa a la VMW 232-1. Comprueba que tu placa lleve 4691 V.004 y DISLIN1.

¿Qué se sabe de los códigos 4691 V.004, DISLIN1 y 03-08-23?

4691 V.004 y DISLIN1 son los códigos marcados en la placa. Una tienda da DISLIN1 como «Versión de Electrónica» de una placa Vaillant y un anuncio como «Modelo: DISLIN1». No hemos hallado ningún documento de Vaillant que explique estos códigos ni el 03-08-23.

¿Es la misma placa que la 130835, la 130836 o la 077982 de la VMW 232-1?

No lo sabemos. Un despiece de la VMW 232-1 lista la 130835 y la 130836 como «Soporte circuito impreso» (regulador, pos. 13; display, pos. 14) y la 077982 como «Placa de mandos» (pos. 37); varias tiendas venden la 130835 y la 130836 como placa o módulo. Ninguna fuente las une a 4691 V.004 ni a DISLIN1: no las tomes como equivalentes y compara los códigos marcados.

¿Qué componentes lleva y qué debo revisar al montarla?

Según nuestro taller lleva conector 10P para el módulo display, portafusible 5X20 y relés FT H1CA012V (bobina 12 V DC, contactos 10 A 250 V AC / 10 A 30 V DC). La ficha de la serie de relés FTR-H1 de Fujitsu da contactos de 10 A, 250 V AC y 30 V DC, pero no nombra el código H1CA012V. Antes de montarla, revisa que los conectores de tu caldera coincidan y que el fusible esté sano.

¿Está esta placa verificada por fuentes externas?

En parte. La caldera la confirma nuestro taller. Fuera, una tienda y un anuncio de segunda mano dan DISLIN1 como placa Vaillant, pero ninguno une 4691 V.004 ni nombra la VMW 232-1, y el despiece de la VMW 232-1 que hemos leído tampoco cita 4691 V.004 ni DISLIN1. Además, esa tienda titula la placa DISLIN1 como «secundaria»; nuestro inventario no indica si la pieza es principal o secundaria.

¿Quién debe montarla?

Recomendamos que la monte un técnico cualificado. Si dudas de que la avería sea de la placa, pide antes que revisen el fusible (esta placa lleva portafusible 5X20), las conexiones y la alimentación.

Cómo hemos verificado esta ficha

Vaillant 4691 V.004

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Calderas confirmadas por nuestro taller. Fuera, 2 orígenes (tienda y marketplace) dan DISLIN1 como placa Vaillant; ninguno une 4691 V.004 ni nombra la VMW 232-1, y el despiece leído no cita la placa. La tienda la describe como secundaria; nuestro inventario no indica si es principal o secundaria.

Fuentes consultadas

Openclima: placa electrónica secundaria Vaillant (DISLIN1)Título «Placa Electrónica Secundaria Vaillant (DISLIN1)» y «Versión de Electrónica: DISLIN1»; sin modelo de caldera ni 4691 V.004
Wallapop: anuncio de placa Vaillant Turbocombi DISLIN1 (segunda mano)«Modelo: DISLIN1» para caldera Vaillant Turbocombi, sin modelo exacto

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
