Placa electrónica Vaillant TL-AC PM-02 · 0020035420 para VMW ES 346/3-5: Placa completa e identificador ampliado

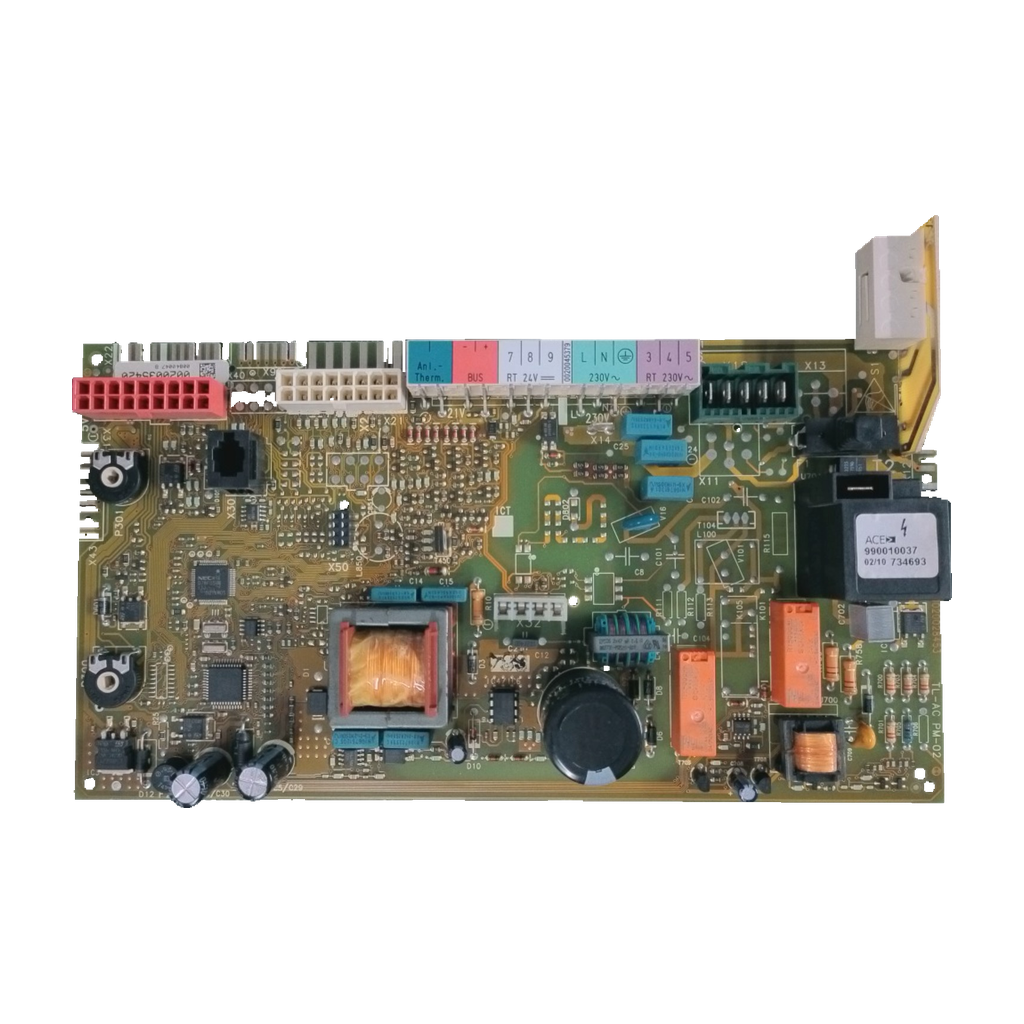

Placa electrónica Vaillant TL-AC PM-02 · 0020035420 para VMW ES 346/3-5: vista 2

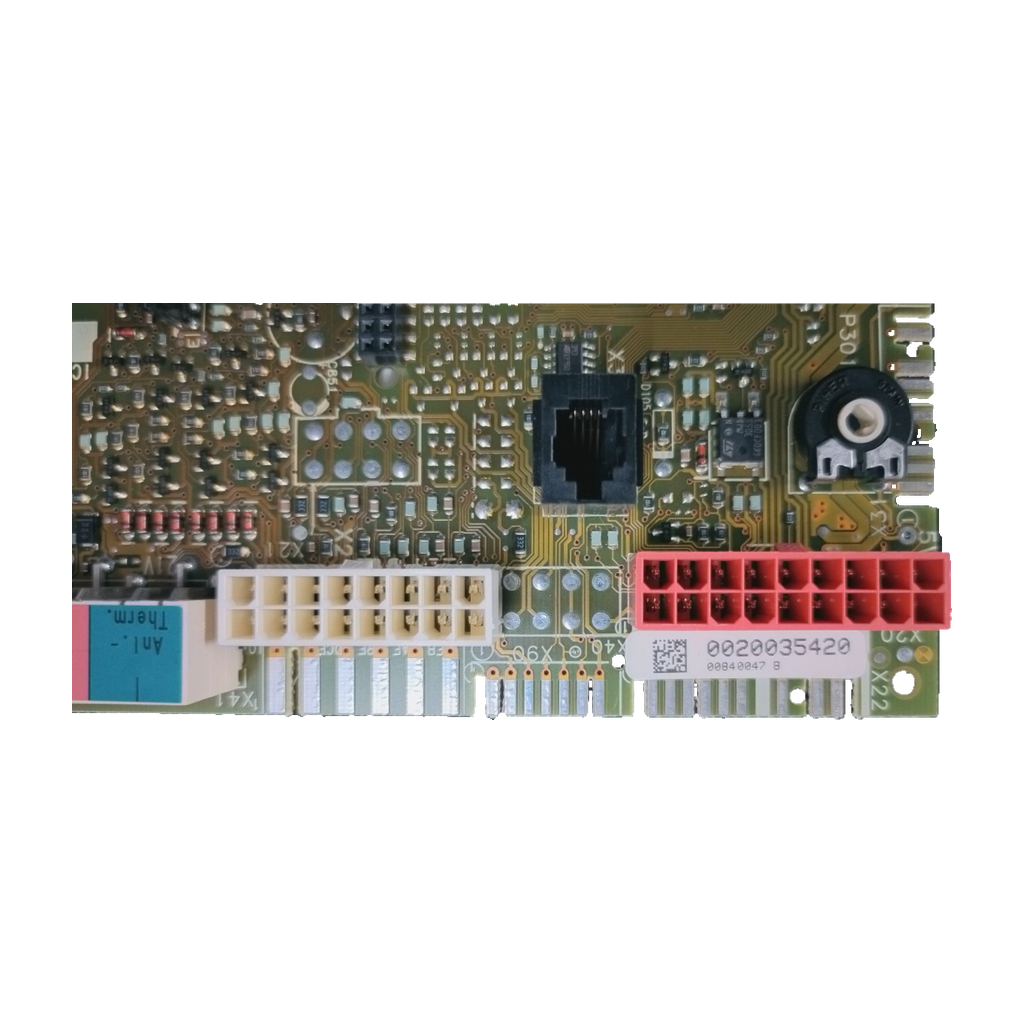

Placa electrónica Vaillant TL-AC PM-02 · 0020035420 para VMW ES 346/3-5: vista 3
VaillantFotos de esta unidad
1 / 3

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TL-AC PM-02 · 0020035420 para VMW ES 346/3-5

Referencia Vaillant0020092478

La TL-AC PM-02 (código 0020035420) es la placa electrónica principal de las Vaillant ecoTEC plus /3-5. Nuestro taller la confirma para VMW ES 346/3-5, VMW 296/3-5 R3 y VM 376/3-5. Código oficial de despiece: 0020092478. Usada y reacondicionada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Serigrafía TL-AC PM-02
  • Código 0020035420
  • Código oficial 0020092478
  • Placa principal (BMU)
Todos los códigos de esta unidad3
Referencia Vaillant
0020092478
Código del circuito
TL-AC PM-02
SKU Ecoklima
PLCVTECPLUS346X

Una tienda da el 0020049268 a placas Protherm Panther. Compara siempre la serigrafía TL-AC PM-02 y el 0020035420.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de la caldera: gestiona encendido, control de llama, bombas, sensores y comunicación. Se sospecha de ella si la caldera no enciende, no responde al panel, da errores erráticos o se reinicia sola.

Compruébalo en tu placa
  1. Busca en la placa la designación TL-AC PM-02 y los códigos 0020035420 y 00840047 B.
  2. Compara los terminales marcados (BUS, RT 24V, 230V~, RT 230V~) y los conectores con las fotos.
  3. Busca el 0020092478 en el despiece de tu caldera (Caja de comando). No la confundas con la «Placa Vaillant» 118096, de Revestimiento.
  4. Comprueba que tu caldera es VMW ES 346/3-5, VMW 296/3-5 R3 o VM 376/3-5. Para otro modelo, envíanos una foto desde Contacto.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020035420Código marcado en la placa; Vaillant en 2 tiendas
TL-AC PM-02Designación del circuito (serigrafía); el inventario escribe TI-AC PM-02
00840047 BCódigo marcado en la placa (también 00840047B)
0020092478Código oficial en el despiece de VMW 296/3-5 R3 y VMW 346/3-5
288.60.0900Código de la tienda Remle para la 0020092478
0020049268Referencia indicada por nuestro taller
990010037Subcomponente ACE/ACEL (nuestro taller)
No la confundas con
  • 118096«Placa Vaillant» del grupo Revestimiento en el despiece oficial · Va en Revestimiento, no es el circuito impreso (ese es el 0020092478)

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMW ES 346/3-5Confirmada por nuestro taller · 0020092478 también en Remle y Electrotodo
  • Vaillant VMW 296/3-5 R3Confirmada por nuestro taller · 0020092478 también en el despiece oficial y 4 tiendas
  • Vaillant VM 376/3-5Confirmada por nuestro taller · 0020092478 también en 4 tiendas
  • Vaillant VMW 346/3-5 R5, VMW 296/3-5 R5, VM 376/3-5 R3, VM 376/3-5 R5, VM 246/3-5 y VM 246/3-5 R33 tiendas · 0020092478
  • Vaillant VMW 346/3-5, VMW 346/3-5 R3 y VMW 296/3-5Despiece oficial + 3 tiendas · 0020092478
Por confirmarPor confirmar
  • Vaillant VC DE 126/3-51 tienda (smd-blau.de) cita el 0020035420
  • Vaillant VMW ES 306/3-5, VMW ES 386/3-5, VM ES 366/3-5 y VM 346/3-50020092478 en Electrotodo y 2 webs con su mismo texto genérico (1 origen)
  • Vaillant VC 126-306/3-5, VCI 196+246/3-5 y VCW 196+246/3-5 (R3, R5)0020092478 en 1 tienda (ersatzteilfachmann.de)
  • Vaillant VUW 296, VUW 346, VU 156 3-5 y VU 246 3-50020092478 en 1 tienda cada una (electronique-solution.com, piecesxpress.com)
No sirve para
  • Vaillant ecoTEC plus VUW 246/3-5 R1, VUW 316/3-5 R1 y VUW 376/3-5 R1Llevan otra placa: 0020052093 (catálogo oficial Vaillant UK)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos por confirmar

Fusible de la placa 0020092478
2,0 A T2H · ref. 0020067507Despiece oficial; valor también en Screwfix

Características y marcados técnicos

Marcado de terminales
BUS; RT 24V; 230V~; RT 230V~

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado
TI-AC PM-02
Aplicación indicada en inventario
Compatibilidades: · Placa electrónica principal (BMU) para Vaillant ecoTEC plus /3-5. Gestiona encendido, control de llama, bombas, sensores y comunicación. Válida en modelos españoles confirmados: VMW ES 346/3-5, VMW 296/3-5 R3 y VM 376/3-5 mediante ref. 0020035420/0020092478. Unidad reacondicionada, requiere verificación y parametrización
Subcomponente ACE/ACEL
990010037; 02/10; 734693
Código marcado
0020035420; 00840047 B

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al panel frontal

Climatización Ibérica y Electrotodo lo asocian a la placa 0020092478. Revisa antes el fusible.

Errores erráticos e intermitentes en pantalla

Climatización Ibérica lo atribuye a la placa. Mira si hay relés pegados u óxido.

Reinicios espontáneos en calefacción o agua caliente

Climatización Ibérica también lo asocia a la placa.

Estos síntomas los describen tiendas, no una tabla oficial de Vaillant. Que un técnico confirme la avería.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible

El fusible de la placa es de 2,0 A T2H (ref. 0020067507). Revísalo antes de cambiarla.

Verificar y parametrizar

Según nuestro taller, tras montarla hay que verificar la placa y parametrizar la caldera.

Monta con un técnico

Trabaja a 230 V (terminales 230V~) y gestiona el encendido y el control de llama: que la monte un técnico.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de la placa TL-AC PM-02 y qué debo comparar?

Va marcado en la placa: la designación TL-AC PM-02 y los códigos 0020035420 y 00840047 B. Compara también los terminales BUS, RT 24V, 230V~ y RT 230V~ y los conectores con las fotos.

¿Sirve para mi Vaillant VMW ES 346/3-5?

Sí. Nuestro taller la ha confirmado para la VMW ES 346/3-5. Remle y Electrotodo dan para esa caldera la placa 0020092478, que el taller indica como referencia de esta placa. Ninguna fuente externa une aún el 0020035420 con esa caldera.

¿Y para la VMW 296/3-5 R3 o la VM 376/3-5?

Sí, ambas confirmadas por nuestro taller. El despiece oficial de Vaillant da la 0020092478 como circuito impreso de la VMW 296/3-5 R3. La VM 376/3-5 aparece con ese código en 4 tiendas, pero no en los despieces oficiales abiertos.

¿Qué diferencia hay entre el 0020035420 y el 0020092478?

El 0020035420 es el código marcado en la placa. El 0020092478 es el del circuito impreso en el despiece oficial de las VMW 296/3-5 R3 y 346/3-5. Nuestro taller usa los dos para esta placa; ninguna fuente abierta explica la relación entre ambos.

¿Sirve para otras Vaillant /3-5, como la VMW 346/3-5 sin ES o la VM 246/3-5?

Con el código 0020092478 sí hay respaldo: el despiece oficial y 3 tiendas dan las VMW 346/3-5, 346/3-5 R3 y 296/3-5, y 3 tiendas dan también las R5, VM 376/3-5 R3, VM 246/3-5 y R3. Nuestro taller solo ha confirmado tres modelos: envíanos una foto de tu placa desde Contacto o llama al 919 931 595.

¿Vale para la VC DE 126/3-5 o la serie VC, VCI y VCW?

Está por confirmar. Una tienda alemana cita el 0020035420 para la VC DE 126/3-5 y otra da el 0020092478 para VC, VCI y VCW /3-5, pero con una sola fuente en cada caso no basta. Envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.

¿Qué hay que revisar al montarla y qué averías apuntan a ella?

El despiece oficial da su fusible: 2,0 A T2H (ref. 0020067507). Según nuestro taller hay que verificar la placa y parametrizar la caldera. Las tiendas la asocian a calderas que no encienden, errores erráticos, reinicios o paradas; no es una tabla oficial. Que la monte un técnico: trabaja a 230 V.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Vaillant TL-AC PM-02

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

0020035420: 2 orígenes externos (smd-blau.de, dcg-electronics.de). 0020092478: despiece oficial y tiendas. Ninguna fuente une ambos códigos ni TL-AC PM-02: lo confirma el taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
