Placa electrónica Vaillant PM-02 · 0020045489 para turboTEC plus VMW ES 21/245/4-5 R3: Pieza e identificador ampliado

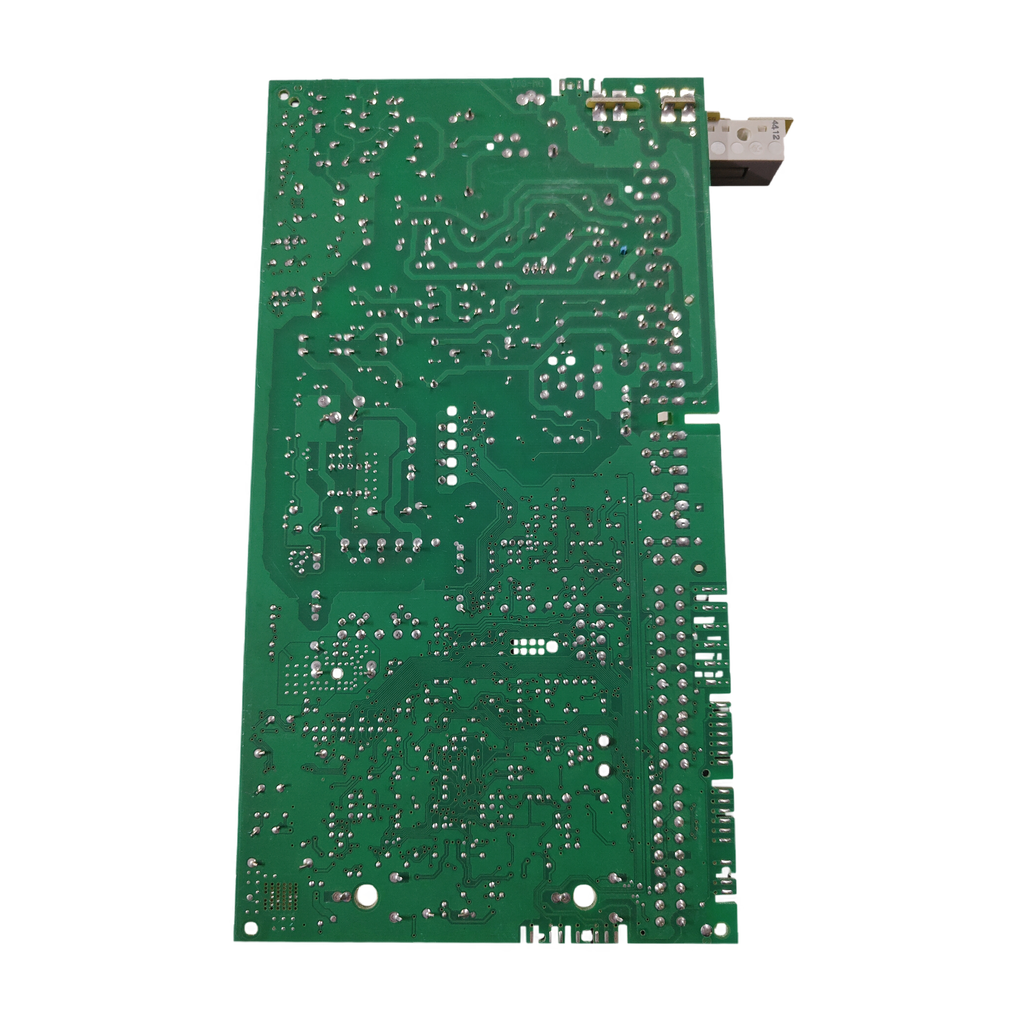

Placa electrónica Vaillant PM-02 · 0020045489 para turboTEC plus VMW ES 21/245/4-5 R3: vista 2

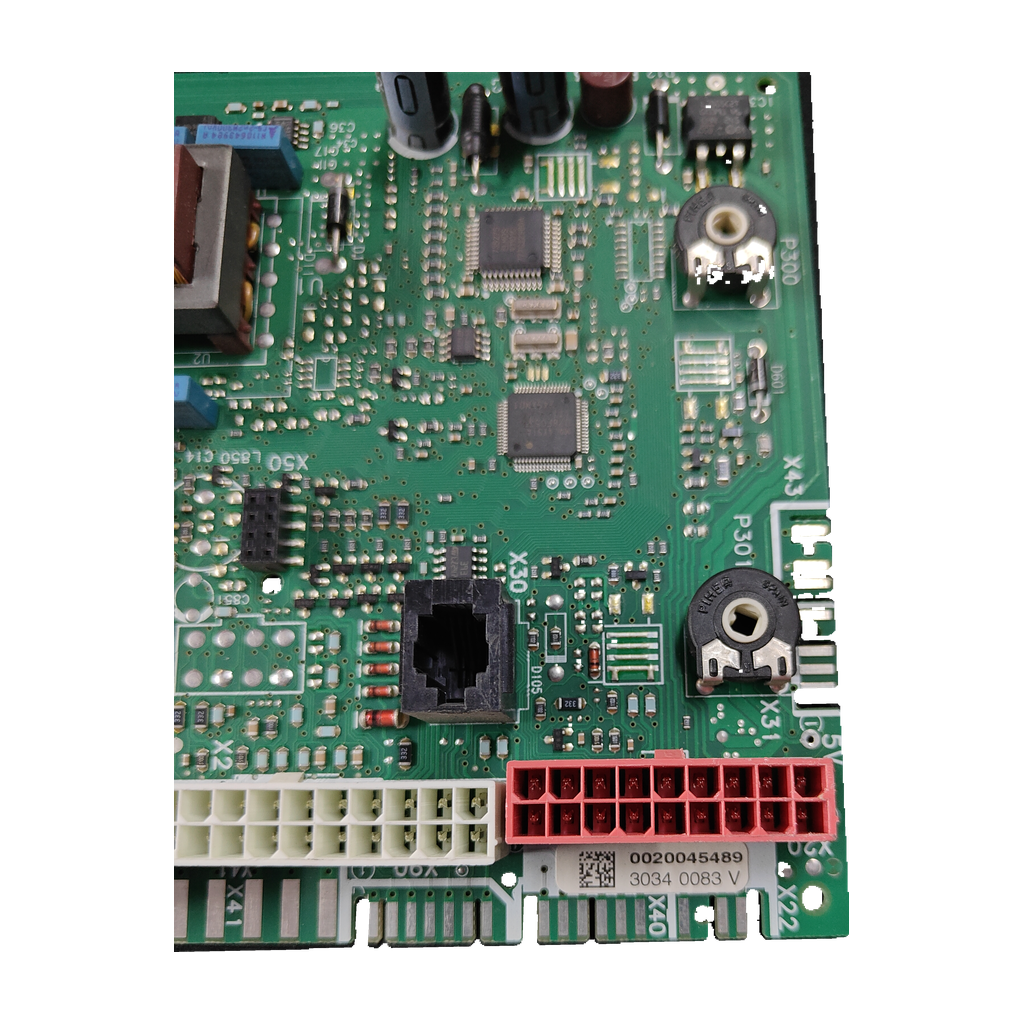

Placa electrónica Vaillant PM-02 · 0020045489 para turboTEC plus VMW ES 21/245/4-5 R3: vista 3

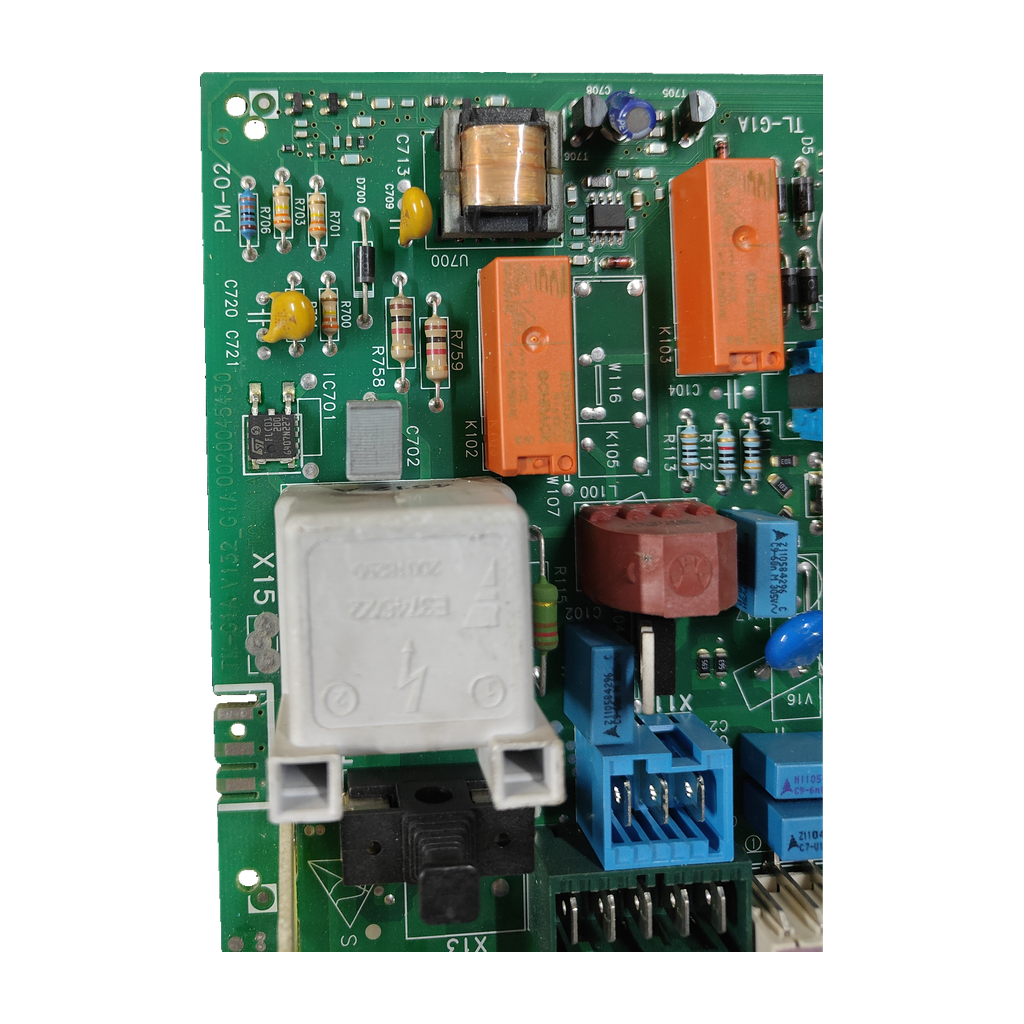

Placa electrónica Vaillant PM-02 · 0020045489 para turboTEC plus VMW ES 21/245/4-5 R3: vista 4

Vaillant GroupFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant PM-02 · 0020045489 para turboTEC plus VMW ES 21/245/4-5 R3

Referencia Vaillant0020045489

La 0020045489 (PM-02) es una placa electrónica Vaillant que nuestro taller ha confirmado para la caldera turboTEC plus VMW ES 21/245/4-5 R3. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020045489
Modelo PM-02 · circuito TL-G1A
230 V CA · fusible F2A 250 V
Termostato 24 V CC o 230 V CA

Todos los códigos de esta unidad4

Referencia Vaillant: 0020045489
Código del circuito: TL-G1A; A1133-G1A.00200453C
Modelo: PM-02
SKU Ecoklima: PLC179

La 0020136649 es la placa que las listas de recambios dan para la VMW 21/245/4-5 y las VCW 195/245/4-5. Es otro código. Openclima cita ambos números juntos en el título de su ficha sin explicar la relación; ninguna otra fuente los relaciona.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa de control de la caldera: sus bornes llevan serigrafía de alimentación de red (230 V CA), termostato de ambiente (24 V CC o 230 V CA) y BUS. Antes de cambiarla, comprueba la alimentación, el fusible y las conexiones.

Compruébalo en tu placa

Busca en la placa el modelo PM-02 y la referencia Vaillant 0020045489; esta unidad marca también 3034 0083 V y 0020045379.
Mira el código del circuito impreso: TL-G1A y A1133-G1A.00200453C. El TL-G1A solo no basta: otra placa Vaillant (0020045430) lo lleva también.
No la confundas con la 0020136649, la placa que las listas de recambios dan para la VMW 21/245/4-5 y las VCW 195/245/4-5: es otro código.
Comprueba el modelo de tu caldera en su placa de características: nuestro taller ha confirmado la VMW ES 21/245/4-5 R3.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020045489	Referencia Vaillant de la placa (marcada en la pieza)
PM-02	Modelo marcado en la placa
TL-G1A	Código del circuito
A1133-G1A.00200453C	Código del circuito impreso
3034 0083 V	Otro código marcado en la placa
0020045379	Otro código marcado en la placa

No la confundas con

0020136649Circuito impreso 0020136649 según el PDF de repuestoscalefaccion para la VMW 21/245/4-5; Sercatec lo lista como «MODULO VAILLANT 0020136649» para la VMW 21/245/4-5 y la 21/245/4-5 R3; para las VCW 195/4-5 R1 y 245/4-5 aparece como «Leiterplatte, Heizwert low NOX» (loebbeshop y catálogo de recambios Vaillant, raleo.de) · Es otro código. Openclima cita ambos en el título de su ficha sin explicar la relación; ninguna otra fuente los relaciona
0020045430Placa principal Vaillant con el marcado TL-G1A en su circuito (anuncio en sprzedajemy.pl y foro de reparación de una atmoTEC pro) · Es otro número de pieza: el TL-G1A solo no identifica esta placa. Compara el 0020045489

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 21/245/4-5 R3 (turboTEC plus)Confirmada por nuestro taller

No sirve para

Vaillant VCW 195/4-5 R1Lleva otra placa: 0020136649 (lista de recambios y catálogo Vaillant). Un anuncio daba la 0020045489 para la «VCW DE 195/4-5 R1»

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 0020045489; 3034 0083 V

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes: 21V; 230V~; RT24V; RT230V~; BUS

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Entrada termostato RT: 24 V CC · 230 V CA
Tensión auxiliar marcada: 5 V
Fusible subcomponente: F2A 250 V
Subcomponentes azules: 275 V CA
Aplicación indicada en inventario: VMW ES 21/245/4-5 R3
Código marcado: 0020045489; 3034 0083 V; 0020045379

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F2A 250 V

La placa lleva un fusible marcado F2A 250 V. Compruébalo antes de dar la placa por averiada.

Bornes y conectores

Fotografía los cables antes de desmontar: la serigrafía marca 21V, 230V~, RT24V, RT230V~ y BUS. El termostato tiene dos entradas, RT24V y RT230V~.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados comparo?

La placa lleva marcados PM-02, la referencia Vaillant 0020045489 y 3034 0083 V; también figura 0020045379. El circuito impreso lleva TL-G1A y A1133-G1A.00200453C. Compara primero el 0020045489 y el PM-02 con los de tu placa.

¿Sirve para mi Vaillant VMW ES 21/245/4-5 R3?

Sí. Nuestro taller ha confirmado esta placa (0020045489, PM-02) para la VMW ES 21/245/4-5 R3. Ninguna fuente externa abierta une ese código a esa caldera: Sercatec lo lista como «MODULO VAILLANT 0020136649» para la VMW 21/245/4-5 y la 21/245/4-5 R3, y un PDF de recambios de tienda da para la VMW 21/245/4-5 el circuito impreso 0020136649, que es otro código. Compara el código marcado en tu placa.

¿Es lo mismo la 0020136649 que la 0020045489?

Ninguna fuente abierta las declara equivalentes. La 0020136649 figura como «Circuito impreso» en el despiece de la VMW 21/245/4-5 (PDF de repuestoscalefaccion) y como «Leiterplatte, Heizwert low NOX» en las listas de las VCW 195/4-5 R1 y 245/4-5 (loebbeshop) y en el catálogo de recambios Vaillant (raleo.de). Sercatec la lista como «MODULO VAILLANT 0020136649» para la VMW 21/245/4-5 y la 21/245/4-5 R3, sin decir que sea circuito impreso. Openclima cita 0020045489 y [20136649] en el título de su ficha sin explicar la relación.

¿Sirve para otras calderas Vaillant, como la VCW 195/4-5 R1?

Nuestro taller solo ha confirmado la VMW ES 21/245/4-5 R3. Un anuncio de particular en Kleinanzeigen da «Steuerung Leiterplatte 0020045489» para una VCW DE 195/4-5 R1, pero la lista de loebbeshop y el catálogo de recambios Vaillant (raleo.de) dan para la VCW 195/4-5 R1 la 0020136649. No la damos por válida: compara códigos o llama al 919 931 595.

¿Qué significan los códigos PM-02, TL-G1A y 3034 0083 V?

PM-02 es el modelo marcado en la placa y 0020045489 su referencia Vaillant. TL-G1A y A1133-G1A.00200453C son códigos del circuito impreso. El TL-G1A no es exclusivo: un anuncio (sprzedajemy.pl) y un foro de reparación lo dan junto al 0020045430, otra placa Vaillant. Ninguna fuente abierta explica 3034 0083 V ni 0020045379.

¿Qué reviso antes de montarla?

Sus bornes llevan serigrafía 21V, 230V~, RT24V, RT230V~ y BUS, con entrada de termostato de 24 V CC o 230 V CA. Anota a qué borne va cada cable y comprueba el fusible F2A 250 V antes de cambiar la placa.

¿Quién debe montarla?

Un técnico cualificado: la placa funciona con alimentación de 230 V CA y gobierna una caldera de gas. Desconecta la caldera de la red antes de abrir la caja de mando.

Cómo hemos verificado esta ficha

Vaillant Group PM-02

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Taller: VMW ES 21/245/4-5 R3. Externas: Openclima y un anuncio de Kleinanzeigen dan 0020045489 como placa Vaillant; ninguna la une a la VMW y las listas de recambios dan para ella y para la VCW 195/4-5 R1 la 0020136649.

Fuentes consultadas

Openclima: ficha de la placa electrónica Vaillant 00200454890020045489 como «Versión de Electrónica» de una placa original Vaillant
Kleinanzeigen: placa Leiterplatte 0020045489 de una VCW DE 195/4-5 R1Anuncio de particular que une 0020045489 a la VCW DE 195/4-5 R1; las listas de recambios dan para la VCW 195/4-5 R1 otra placa

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
