Placa electrónica Vaillant group PM-02 · 0020035375 para Themacondens F24: Placa completa e identificador ampliado

Placa electrónica Vaillant group PM-02 · 0020035375 para Themacondens F24: vista 2

Placa electrónica Vaillant group PM-02 · 0020035375 para Themacondens F24: vista 3

Placa electrónica Vaillant group PM-02 · 0020035375 para Themacondens F24: vista 4

Vaillant groupFotos de esta unidad

1 / 4

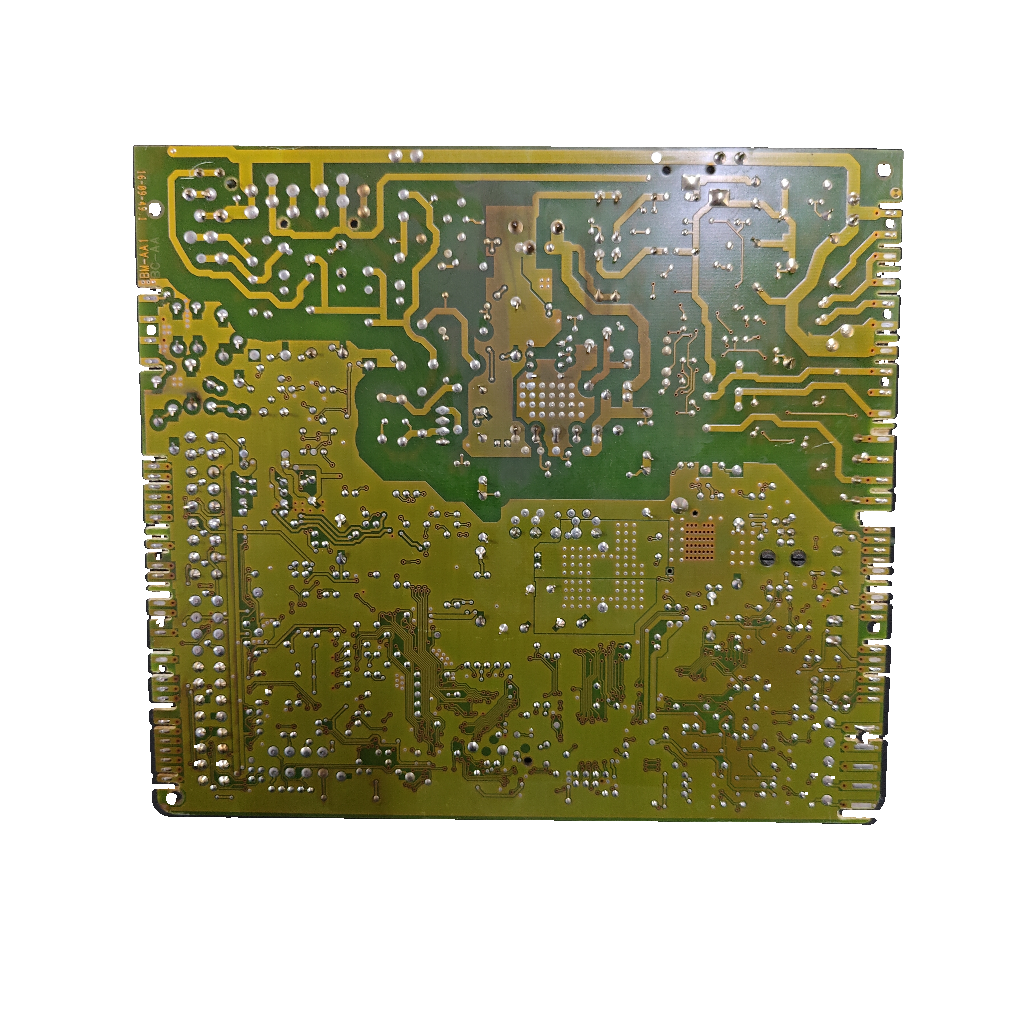

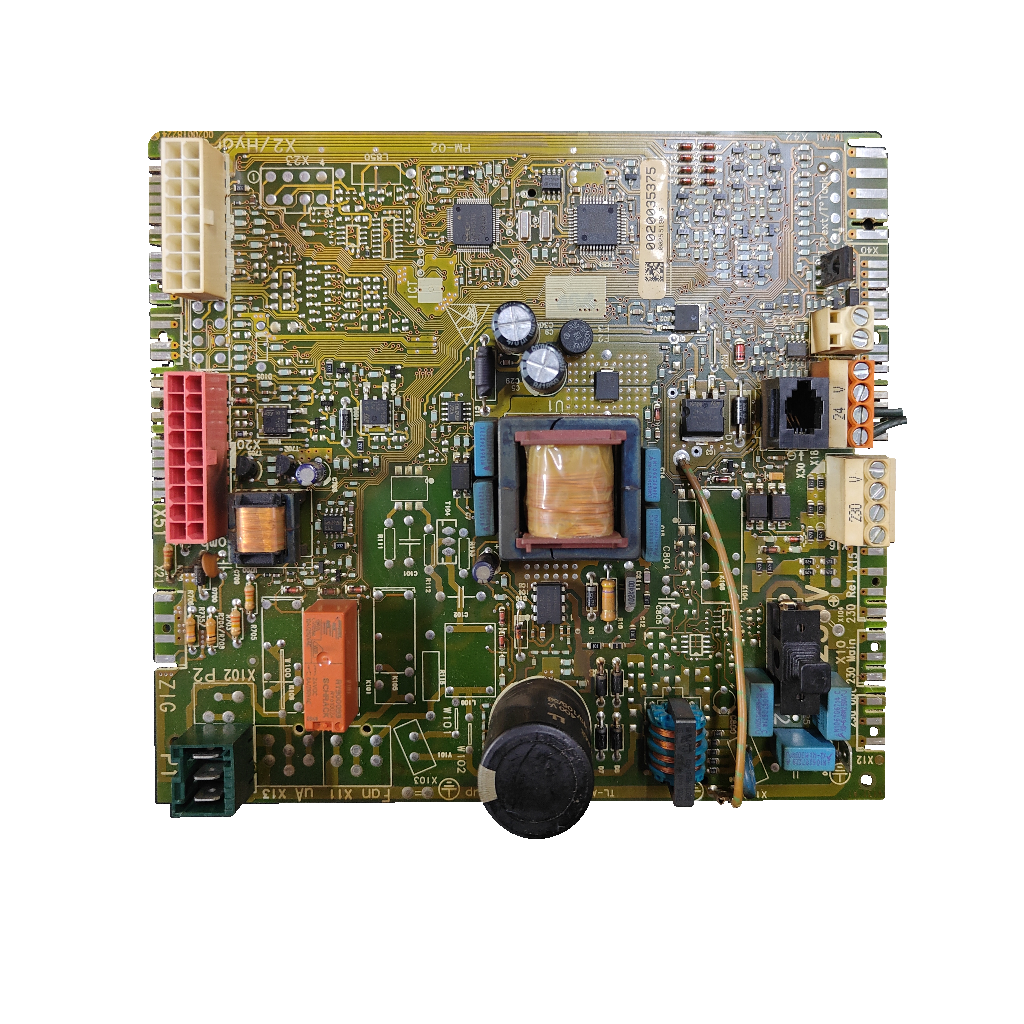

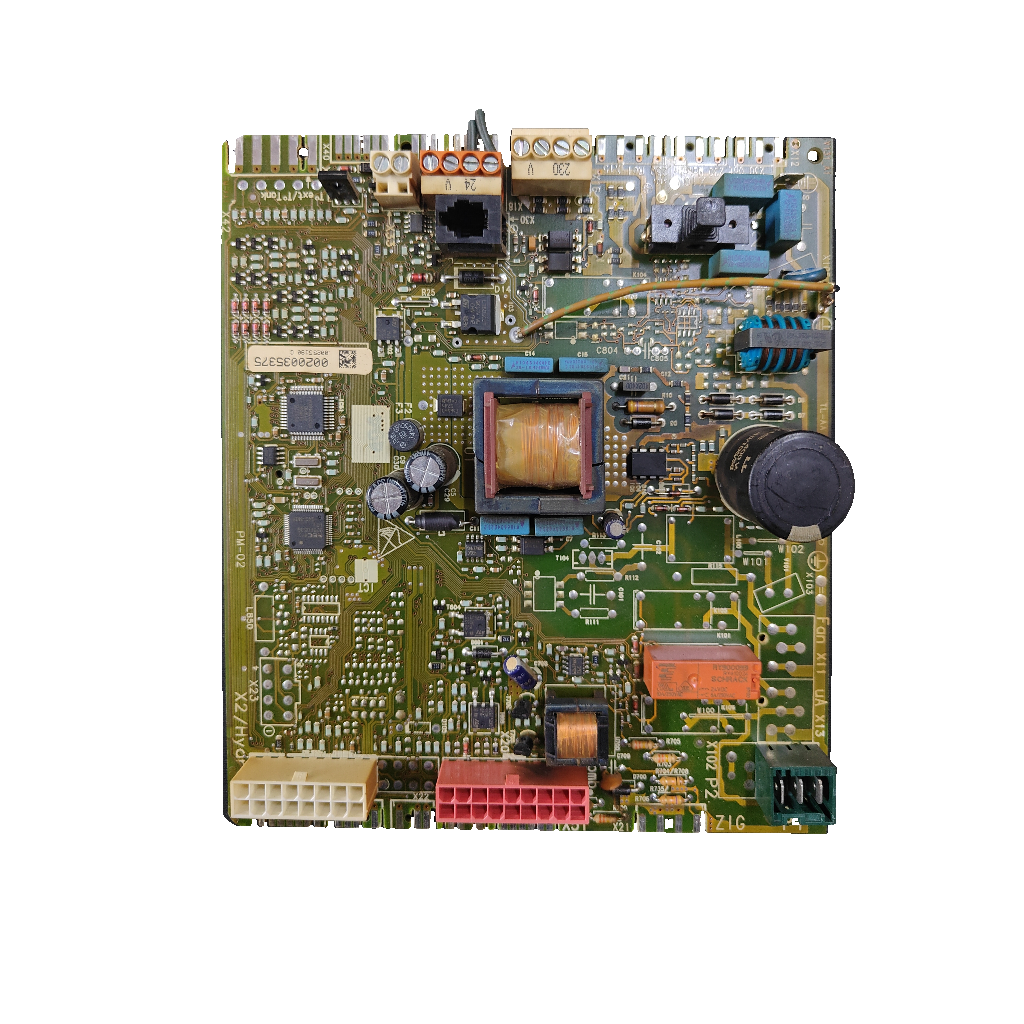

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant group PM-02 · 0020035375 para Themacondens F24

Referencia Saunier Duval0020035375

La 0020035375 (PM-02) es la placa electrónica de la Saunier Duval Themacondens F24, confirmada por nuestro taller y anunciada por tres tiendas para la Thema Condens F 24. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020035375
Circuito PM-02
230 V · auxiliar 24 V
Relé Schrack, bobina 24 V DC

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020035375
Código del circuito: PM-02
SKU Ecoklima: PLC055

Climaprecios lista junto a 0020035375 otros códigos (1312BQ4207, 0020048962, 16530CC, 0020018224) y la llama «Thema Condens F4», sin explicar qué es cada uno.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

La placa electrónica es la centralita de la caldera y va detrás del frontal, dentro de la caja de control (según una tienda). Se sospecha de ella cuando la caldera no enciende, no responde al panel frontal o muestra códigos de error erráticos (según una tienda).

Compruébalo en tu placa

Busca el código 0020035375 y la designación PM-02 en la placa; una tienda indica que la referencia suele ir serigrafiada en el circuito o en una pegatina lateral.
Mira la placa de características de tu caldera: la Saunier Duval Themacondens F24 está confirmada por nuestro taller para esta placa.
Compara el número y la posición de los relés y de los conectores: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.
Compara con la 0020018478, código que las fuentes dan para las Themafast Condens F 24 y F 30 y para la Thema Condens F 24 E: ningún documento leído dice si es la misma placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020035375	Código de la pieza marcado en la etiqueta · referencia OEM Saunier Duval según una tienda
PM-02	Designación del circuito marcada en la pieza

No la confundas con

0020018478Placa que las fuentes dan para otras Thema Condens: Themafast Condens F 24 y F 30 (una tienda), Thema Condens F 24 E y F 30 E (dos webs) y Thema Condens F AS 24 E (catálogo de recambios SAP 1652, «Carte principale») · Es otro código: compara el marcado en tu placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themacondens F24Confirmada por nuestro taller · también en 3 tiendas

Por confirmarPor confirmar

Saunier Duval Thema Condens F25 (2010-2015)1 tienda (climatizacioniberica.es) la da con 0020035375; una nomenclatura (piecesxpress, filas mezcladas) da 0020212695, sustituida por 0020247219

No sirve para

Saunier Duval Themafast Condens F 24 y F 30Una tienda les da otro código de placa: 0020018478

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de las fuentes

Ubicación: Detrás del frontal, dentro de la caja de controlTienda (climatizacioniberica.es)
Uso: Recambio de sustitución para calderas murales de gas Saunier DuvalTienda (climatizacioniberica.es)

Marcados de esta unidad

Conector alimentación: 230 V
Conector auxiliar: 24 V
Relé Schrack: bobina 24 V DC
Aplicación indicada en inventario: THEMACONDENS F24

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel frontal.

Una tienda lo asocia a una avería de esta placa.

Aparecen códigos de error erráticos que cambian sin motivo aparente.

Una tienda lo cita como señal de placa dañada; consulta el manual de tu modelo para interpretar el código.

Se oyen chasquidos extraños o hay relés pegados en el circuito.

Una tienda lo relaciona con esta placa.

Pistas quemadas u oxidación visibles en el circuito impreso.

Una tienda lo cita como señal de placa dañada.

La caldera se reinicia sola durante los ciclos de trabajo.

Una tienda lo asocia a fallo de esta placa.

Estas señales las da una sola tienda para esta placa. No hemos leído una tabla oficial de averías de la Themacondens F24, así que no damos códigos de error.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Número y posición de los relés y de los conectores: hay versiones distintas bajo una misma referencia (según una tienda).

Monta con un técnico

La placa trabaja con 230 V y la caldera con gas: que la cambie un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de la placa 0020035375 y qué más debo comparar?

Una tienda indica que la placa va detrás del frontal, en la caja de control, y que la referencia suele ir serigrafiada en el circuito o en una pegatina lateral. En nuestra unidad constan 0020035375 y PM-02. Compara también el número y la posición de relés y conectores.

¿Sirve para mi Saunier Duval Themacondens F24?

Sí: nuestro taller ha confirmado esta placa (0020035375 · PM-02) para la Themacondens F24. Además, tres tiendas distintas (RC Ibérica, ICG Calderas y Openclima) dan el código 0020035375 para la Thema Condens F 24. Climaprecios lo lista con «Thema Condens F4».

¿Sirve también para la Thema Condens F24 E o la F25?

No está confirmado y las fuentes se contradicen. Una tienda las da con la 0020035375, pero dos webs británicas dan la 0020018478 para la F 24 E, un catálogo SAP 1652 la lista como placa principal del Thema Condens F AS 24 E y una nomenclatura, con filas mezcladas, apunta a 0020212695 para la F25. Comprueba el código marcado y llámanos al 919 931 595 o envía una foto desde Contacto.

¿Es la misma placa que la 0020018478?

Las fuentes se contradicen: tres tiendas dan la 0020035375 para la Thema Condens F 24, pero la URL de la ficha de ICG termina en 0020018478 y ICG relaciona ese código con las Themafast Condens F 24 y F 30. Dos webs británicas dan la 0020018478 para la Thema Condens F 24 E. Ningún documento leído dice si son la misma placa. Compara el código marcado en tu placa y llámanos al 919 931 595.

¿Qué significan 0020035375 y PM-02?

0020035375 es la referencia con la que tres tiendas anuncian esta placa para la Thema Condens F 24; una la llama «referencia OEM». PM-02 es la designación del circuito marcada en la pieza. Ninguna fuente externa los une y ningún despiece oficial leído cita la 0020035375: solo vienen marcados juntos en nuestra unidad.

¿Qué síntomas apuntan a esta placa?

Según una tienda: la caldera no enciende o no responde al panel, códigos de error erráticos, chasquidos o relés pegados, pistas quemadas u oxidadas y reinicios espontáneos. No hay una tabla oficial leída, así que conviene que lo diagnostique un técnico.

¿Quién debe montarla y necesita ajustes?

Un técnico cualificado: la placa trabaja con 230 V (conector de alimentación) y la caldera con gas. Nuestra unidad lleva además conector auxiliar de 24 V y relé Schrack de bobina 24 V DC. Una tienda dice que no suele necesitar ajustes complejos.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Vaillant group PM-02

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Tres tiendas (RC Ibérica, ICG, Openclima) unen 0020035375 a la Thema Condens F 24; sin despiece oficial. Discrepancias: Climaprecios lo da para «Thema Condens F4» y la URL de ICG termina en 0020018478. No rebajan lo confirmado por el taller.

Fuentes consultadas

Tienda climatizacioniberica.es: ficha de la placa Thema Condens F24 0020035375Referencia OEM 0020035375; compatible con ThemaCondens F 24, F24 E y F25; averías y avisos de montaje
Tienda ICG Calderas: placa Saunier Duval Thema condens F 24, 0020035375 (reacondicionada)Título y texto con 0020035375 para Thema condens F 24; la URL termina en 0020018478; da 0020018478 a las Themafast condens F 24/F 30
Openclima: placa electrónica Saunier Duval (0020035375) Condens. Thema Condens F 24Título con 0020035375 para Thema Condens F 24; «Versión de Electrónica: 0020035375». Misma ficha en alemán
Climaprecios: placa Saunier Duval Thema Condens F4, lista de códigos con 0020035375Lista 0020035375 entre cinco códigos y nombra «Thema Condens F4»; no explica la relación entre ellos

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant group ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
