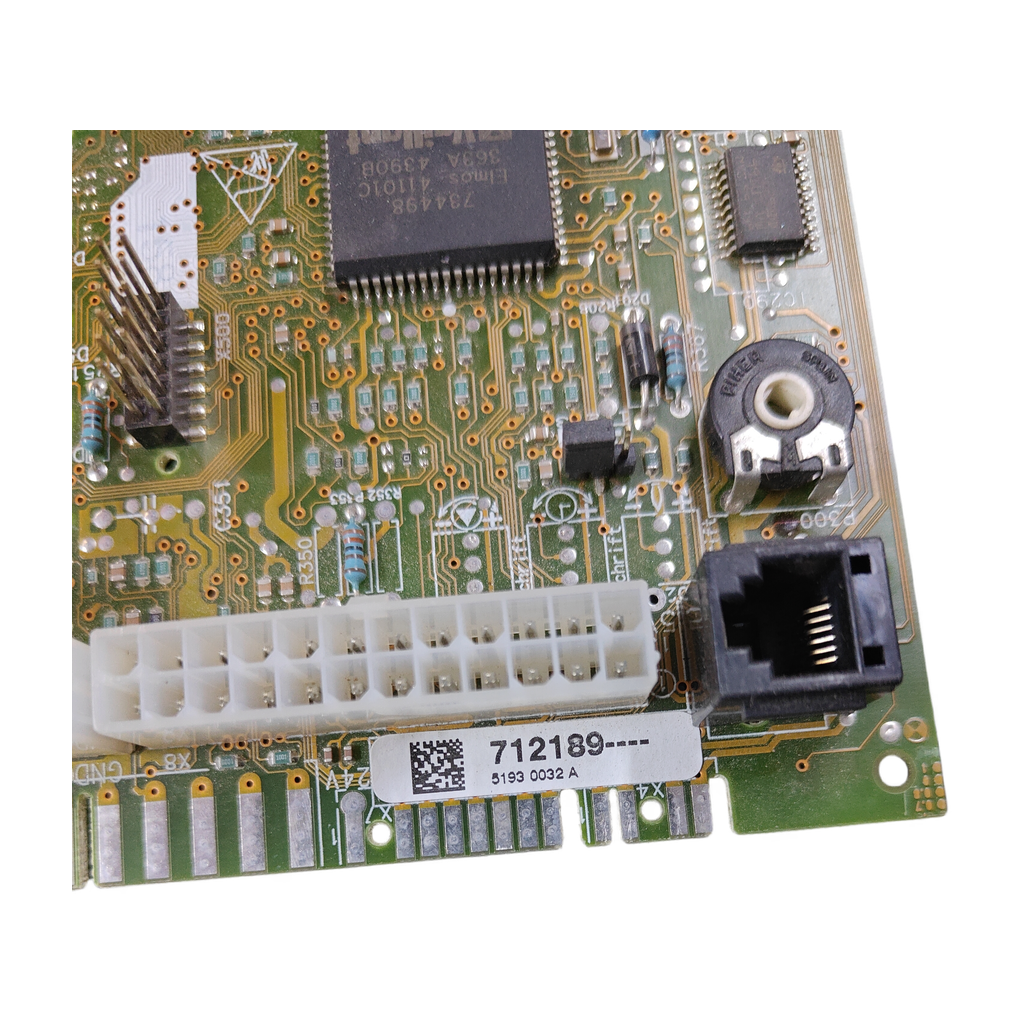

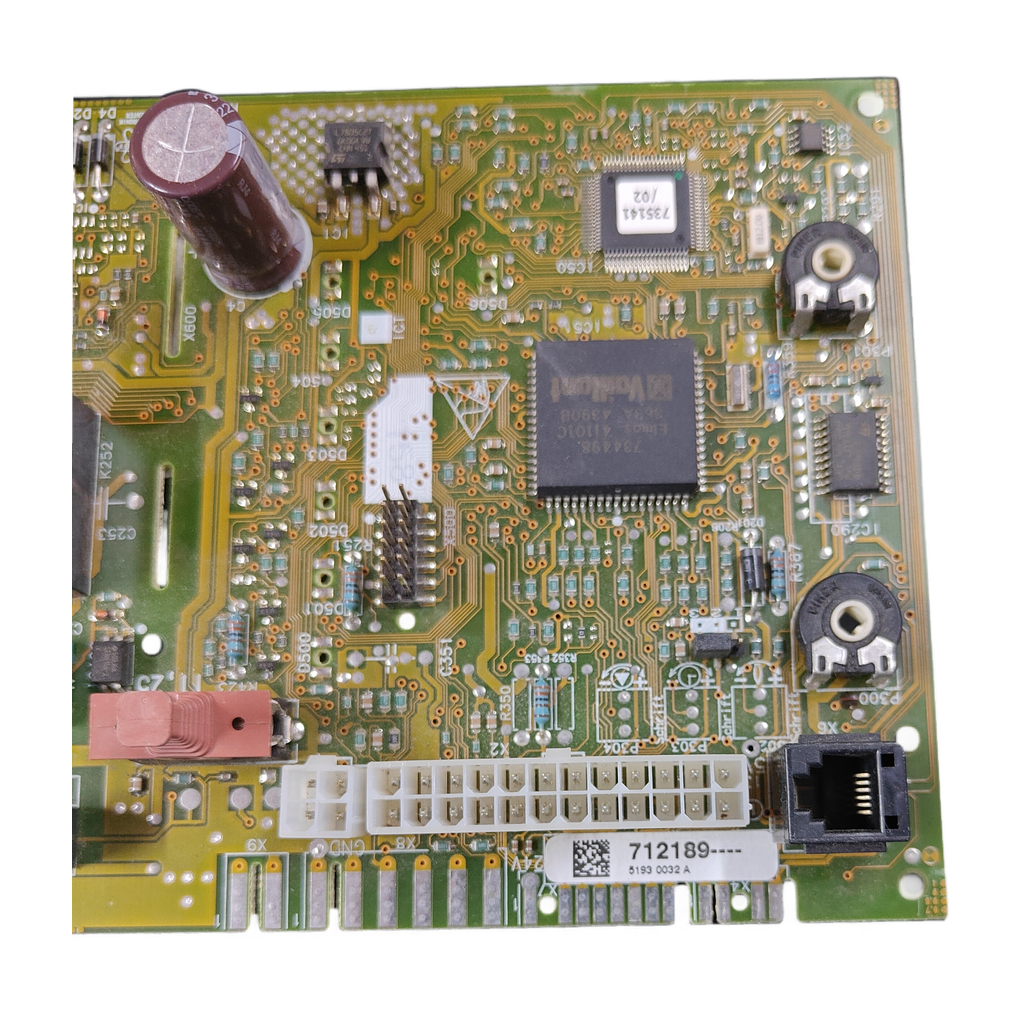

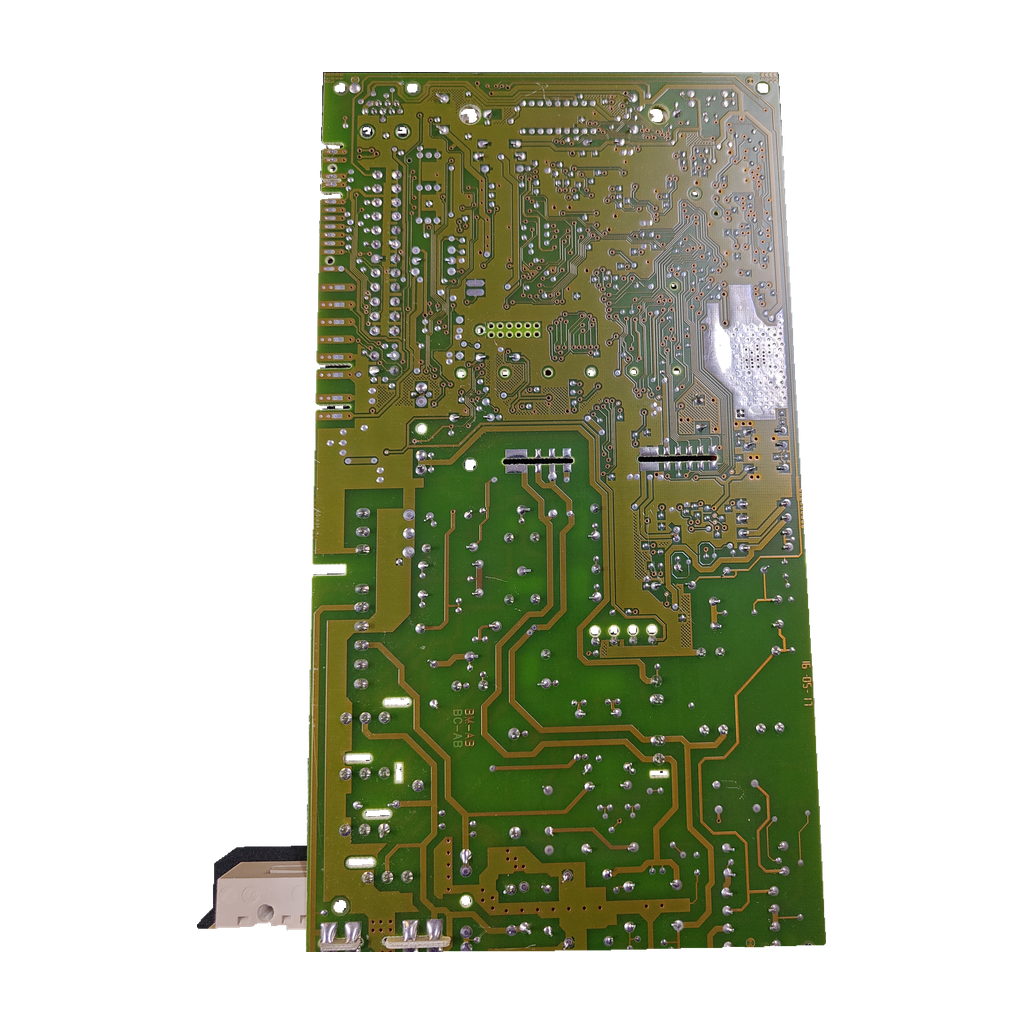

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 00712189 · TL-AB/77 · VMI ES 32/362-7

Referencia Vaillant00712189

La 00712189 (marcada 712189----) es una placa electrónica Vaillant, circuito TL-AB/77, para la caldera Vaillant VMI ES 32/362-7, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Vaillant 00712189
Circuito TL-AB/77
Entrada 230 V · 50-60 Hz
Bornes 7, 8, 9, L, N, 3, 4, 5

Todos los códigos de esta unidad4

Referencia Vaillant: 00712189
Código del circuito: TL-AB/77
Código de la etiqueta: 712189----
SKU Ecoklima: PLC168

Solo Climatización Ibérica publica 712164 junto a 00712189. Los despieces leídos (VMI 32/362-7, su R3 y VMI 282-7 R2) no listan 00712189 ni 712164. Ninguna fuente explica TL-AB/77, 5193 0032 A ni los códigos de los integrados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera: según una tienda de recambios, va detrás del frontal, en la caja de control. Se sospecha de ella cuando la caldera no enciende, no responde al termostato, muestra errores erráticos o se reinicia con el quemador en marcha.

Compruébalo en tu placa

Busca en la placa el código 712189---- (se escribe también 00712189) y 5193 0032 A; el circuito va marcado TL-AB/77, junto a TM-AB, TC-AB y PM-02.
Compara los bornes (7, 8, 9, L, N, 3, 4, 5, con 21 V y 230 V serigrafiados) y el número y la posición de relés y conectores: una tienda avisa de que bajo una misma referencia hay versiones distintas.
No la confundas con la 0020034604 (otra tarjeta Vaillant que se cita para la VMI 32/362-7), con la 130817 (display) ni con el 00712189 de Bosch, que es un panel lateral.
Mira el modelo en la placa de características: nuestro taller la confirma para la VMI ES 32/362-7; las R3 y VMI 282-7 están por confirmar.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

00712189	Código Vaillant de la placa; lo publican Openclima y Climatización Ibérica
712189----	Identificador marcado en la pieza (también 712189)
TL-AB/77	Código del circuito, junto a TM-AB, TC-AB y PM-02
5193 0032 A	Código marcado en la pieza
712164	Referencia que Climatización Ibérica pone junto a 00712189; no está en la etiqueta
733 674	Marcaje del transformador (junto a 1405)
734498	Marcado en un circuito integrado, con Elmos 41101C (leído también 44101C) y 363A 4390B
735141/02	Marcado en un circuito integrado
735541/102	Etiqueta de otro circuito integrado

No la confundas con

0020034604Tarjeta Vaillant que Repuestossat y Anjou dan para la VMI 32/362-7 y su R3, y un anuncio de Wallapop para la VMI 282-7 R3. Los despieces de la VMI 32/362-7, su R3 y la VMI 282-7 R2 la listan como «Soporte circuito impreso» en la caja de comando · Otro código: no está en la etiqueta y ninguna fuente lo une a 00712189
130817«Display (platino)» de la caja de comando en los despieces de la R3 y la VMI 282-7 R2; Gremisat lo vende como placa R3 «display» (cód. HC-032180) · Otra variante, con display; su código no figura en esta unidad
118096 · 079639«Placa Vaillant» (pos. 09) y «Tapadera» (pos. 10) de la sección Revestimiento del despiece de la VMI 32/362-7 · Son del revestimiento, no de la caja de comando
00712189 (Bosch)«Side panel» (panel lateral) en el catálogo de Bosch Home de EE. UU. · Mismo número en otro catálogo, para otra pieza: comprueba marca y descripción

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMI ES 32/362-7Confirmada por nuestro taller · también en Climatización Ibérica

Por confirmarPor confirmar

Vaillant VMI 282-7 R31 origen: Climatización Ibérica (Miravia, mismo vendedor). Un anuncio de Wallapop le da la 0020034604
Vaillant VMI 282-7 R22 orígenes: Climatización Ibérica y Griferiaonline (sin código)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: Elmos 41101C
Código marcado: TM-AB; TC-AB; TL-AB/77; PM-02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Bornes marcados: 21 V; 230 V
Transformador, primario marcado: 230 V; 50-60 Hz
Transformador, secundario literal: 150 V - leer (6-10); no atribuir salida nominal

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Regleta: bornes 7, 8, 9, L, N, 3, 4, 5; tensiones serigrafiadas 21 V y 230 V
Subcomponentes relés: ZETTLER AZ761-1C-16DS(341), 10 A 250 VAC
Subcomponente transformador: entrada visible 230 V, 50–60 Hz · 5 EI 30-X6/7048/0121; 230 V 50–60 Hz terminales 2–4; 150 V terminales 6–10; marcajes 733 674 y 1405
Subcomponentes IC: 734498 / Emos 44101C / 363A 4390B; 735141/02
Aplicación indicada en inventario: VMI ES 32/362-7

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al termostato de ambiente

Una tienda lo cita entre las señales de esta placa dañada.

Códigos de error erráticos e intermitentes en la pantalla

Misma ficha, junto a chasquidos o relés pegados.

Reinicios con el quemador en marcha, bloqueo total o panel sin luz

Misma ficha.

Pistas quemadas u oxidación en el circuito impreso

Misma ficha.

Estos síntomas vienen de la ficha de una tienda de recambios, no de un manual oficial.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y con qué lo comparo?

En esta unidad la placa lleva marcados 712189---- (se escribe también 00712189) y 5193 0032 A; el circuito, TL-AB/77 con TM-AB, TC-AB y PM-02. Los circuitos integrados llevan 734498, Elmos 41101C y 735141/02. Una tienda dice que su referencia (712164) suele ir serigrafiada en el circuito o en una pegatina del lateral.

¿Sirve para mi Vaillant VMI ES 32/362-7?

Sí. Nuestro taller ha confirmado esta placa para la VMI ES 32/362-7 y Climatización Ibérica la lista para esa caldera con las referencias 712164 / 00712189. No hemos encontrado un despiece de la VMI ES 32/362-7; los de la VMI 32/362-7, su R3 y la VMI 282-7 R2 no listan la 00712189 y sí la 0020034604.

¿Sirve para la VMI ES 32/362-7 R3, la VMI 282-7 R3 o la VMI 282-7 R2?

Por confirmar. Climatización Ibérica las da como compatibles (Miravia repite la ficha con el mismo vendedor). La R3 tiene además un anuncio de Wallapop y la R2 una ficha de Griferiaonline, ambos sin código. Un anuncio de Wallapop da la 0020034604 a la VMI 282-7 R3. Nuestro taller no las ha confirmado. Envíanos desde Contacto una foto de tu placa y de la placa de características, o llama al 919 931 595.

¿Es lo mismo que la 0020034604, la 712164, la 130817 o el 00712189 de Bosch?

La 712164 es la referencia que Climatización Ibérica escribe junto a 00712189. La 0020034604 es otra tarjeta Vaillant: los despieces la listan como «Soporte circuito impreso». La 130817 figura como «Display (platino)» en los despieces de la R3 y la VMI 282-7 R2. El 00712189 de Bosch Home (EE. UU.) es un «Side panel». Compara siempre el código de tu placa.

¿Qué significan los códigos marcados en la placa?

Ninguna fuente los explica. 00712189 es el código Vaillant con el que dos tiendas publican una placa electrónica Vaillant; TL-AB/77 es el código del circuito; 5193 0032 A, 733 674, 734498, Elmos 41101C y 735141/02 son marcados de la pieza y de sus componentes. No acreditan por sí solos la compatibilidad con otras variantes.

¿Qué síntomas apuntan a esta placa?

Según la ficha de una tienda: la caldera no enciende o no responde al termostato, muestra códigos de error erráticos, se reinicia con el quemador en marcha o se bloquea, o el circuito tiene pistas quemadas u oxidación. No es un documento oficial: descarta otras causas con un técnico.

¿Quién debe montarla?

Un técnico cualificado. La placa va detrás del frontal, en la caja de control, y su entrada está marcada 230 V · 50-60 Hz. Una tienda de recambios desaconseja que la monte personal no cualificado: hay que manipular componentes eléctricos y ajustar parámetros de gas.

Cómo hemos verificado esta ficha

Vaillant 00712189

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Openclima y Climatización Ibérica unen 00712189 con una placa Vaillant (Miravia es el mismo vendedor). Otras fuentes dan la 0020034604 a la VMI 32/362-7 R3 y la VMI 282-7 R3; ningún despiece leído lista 00712189. Caldera confirmada por nuestro taller.

Fuentes consultadas

Climatización Ibérica: placa VMI ES 32/362-7 · 712164 / 00712189Referencia OEM 712164 / 00712189; compatible con VMI ES 32/362-7, R3 y 282-7
Openclima: Vaillant Electronic Board 00712189Une 00712189 con una placa electrónica Vaillant
Wallapop: anuncio de placa Vaillant VMI ES 32/362-7 R3Segunda mano; sin códigos de la pieza
Griferiaonline: placa electrónica Vaillant VMI 282-7 R2Une una placa electrónica con la VMI 282-7 R2; sin código
Miravia: placa VMI ES 32/362-7 R3 712164Mismo vendedor que Climatización Ibérica; no suma

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
