Placa electrónica B&P DIMS15-IM01 · Immergas 1031751 · para Eolo Mini 24 KW: Pieza e identificador ampliado

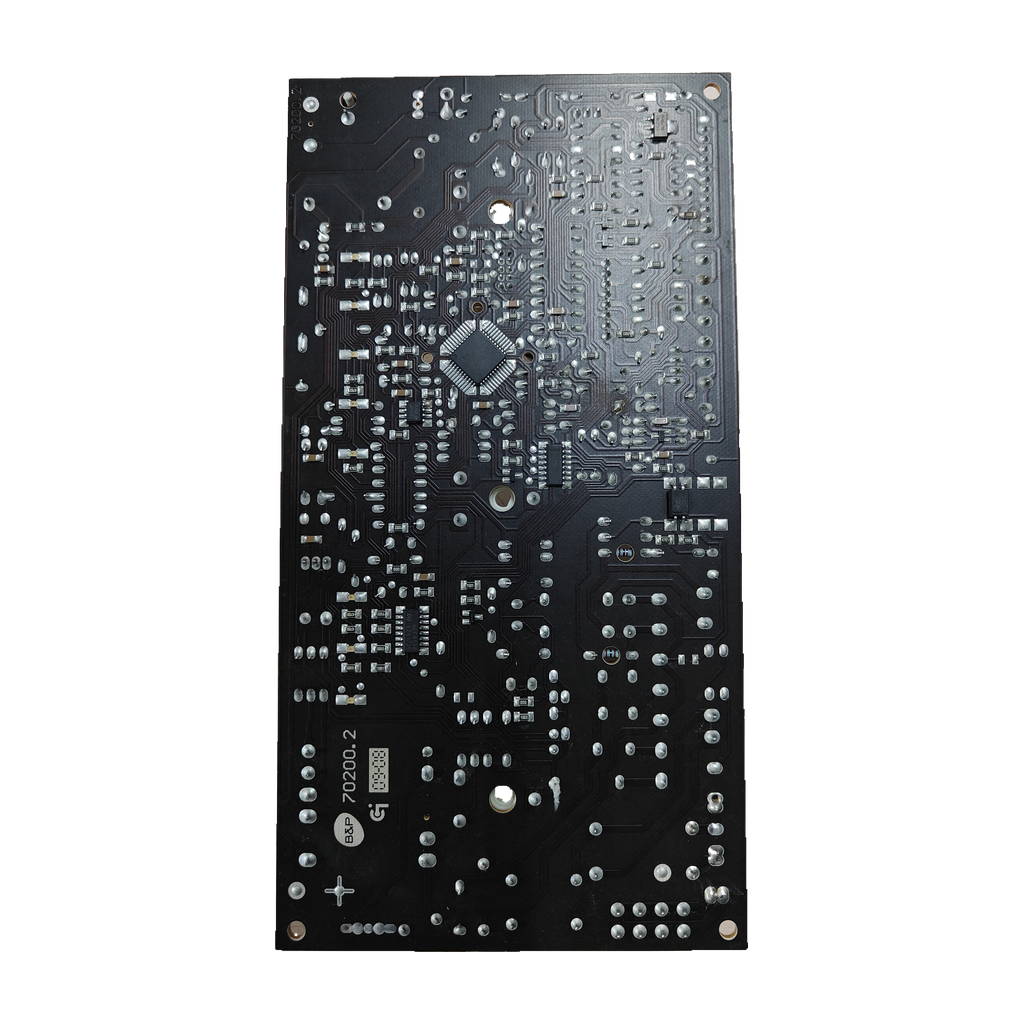

Placa electrónica B&P DIMS15-IM01 · Immergas 1031751 · para Eolo Mini 24 KW: vista 2

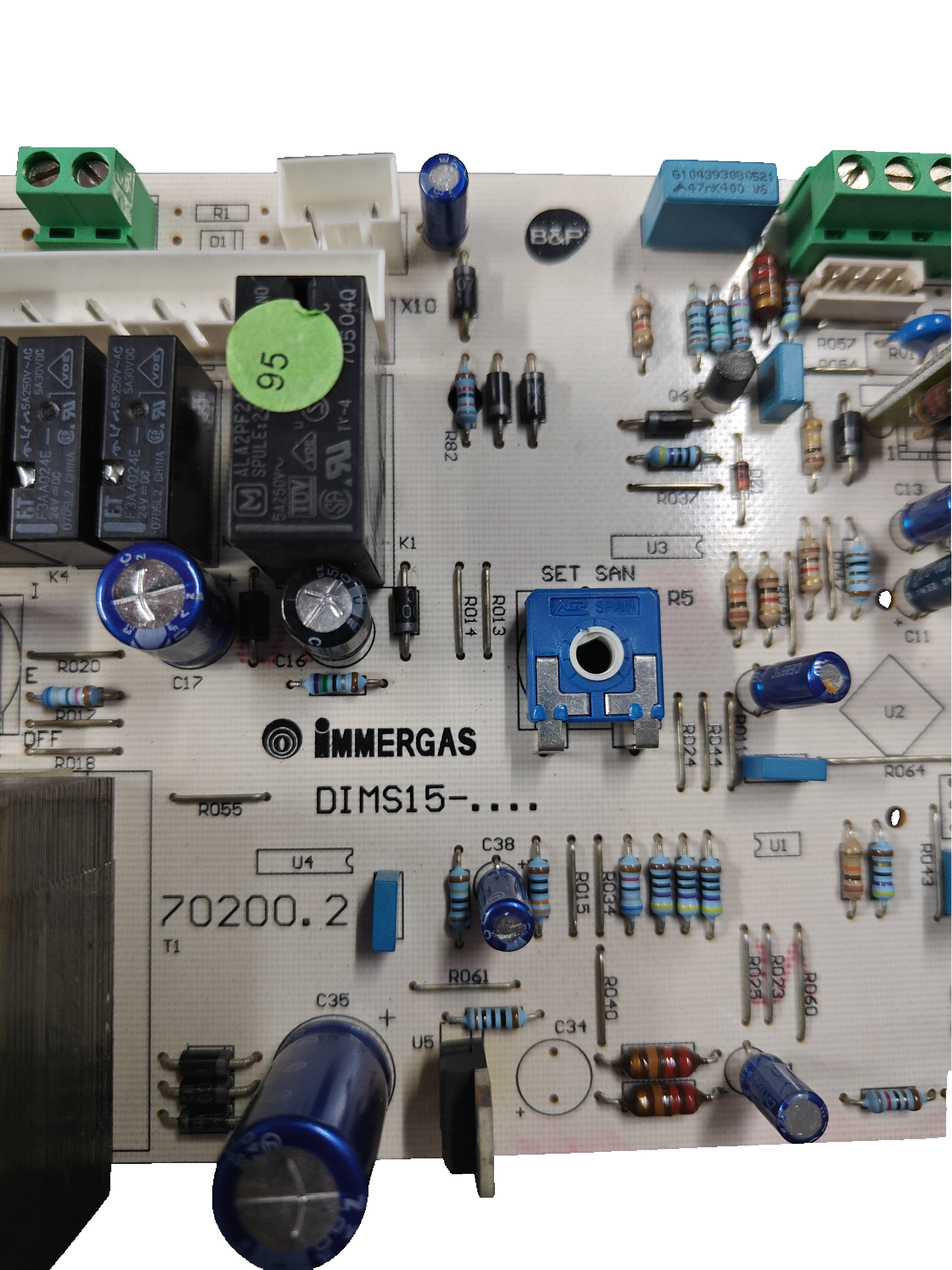

Placa electrónica B&P DIMS15-IM01 · Immergas 1031751 · para Eolo Mini 24 KW: vista 3

B&P (Bertelli & Partners)Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P DIMS15-IM01 · Immergas 1031751 · para Eolo Mini 24 KW

Referencia Immergas1031751

La DIMS15-IM01 (ref. Immergas 1031751) es una placa de encendido y modulación de B&P para la Immergas Eolo Mini 24 KW, confirmada por nuestro taller. Varias tiendas la dan también para Eolo Mini 28 KW, Nike Mini 24/28 KW, Avio 24 KW y Zeus 24 KW. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

B&P DIMS15-IM01
Ref. Immergas 1031751
Circuito 70200.2
Trafo 230 V~ / 18 V~ 2,12 A

Todos los códigos de esta unidad4

Referencia Immergas: 1031751
Código del circuito: 70200.2
Modelo: DIMS15-IM01
SKU Ecoklima: PLC407

RVR (Zeus 24) y ep-shop (Avio-Zeus 24 kW) escriben 1.025201 junto a la 1.031751 sin explicarlo: no la damos por equivalente. IMM1031751 es un código de distribuidor.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica que, según Antonelli, se ocupa del encendido y de la gestión de la caldera Immergas; Electrotodo la describe como módulo principal de control (encendido, regulación de llama y seguridad).

Compruébalo en tu placa

Busca en la placa el marcado DIMS15 (modelo DIMS15-IM01) y el código del circuito, 70200.2.
Compara con la referencia Immergas 1031751 (1.031751). Si tu placa lleva 1025995 o 1021407, la 1031751 las sustituye según las tiendas.
No la confundas con la B&P AM53-IMS (1.015643) de las Eolo y Nike Star con mandos ni des por equivalente la 1.015792.
Comprueba en la placa de características que tu caldera es una Eolo Mini 24 KW u otra de la lista.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llámanos al 919 931 595.

Códigos de esta pieza

DIMS15-IM01	Modelo de la placa B&P; en esta unidad se lee «DIMS15-....»
1031751	Referencia Immergas (también 1.031751), según varias tiendas
70200.2	Código del circuito impreso (PCB), marcado en la placa
16693.03	Código Bertelli de la placa, según Antonelli; WarmWorld lo escribe en el texto de una foto
1025995	Código Immergas anterior: lo sustituye la 1.031751 (3 tiendas)
1021407	Código Immergas anterior (Mini Special): lo sustituye la 1.031751 (2 tiendas: Area54, SATCRM)

No la confundas con

1.015643Placa B&P AM53-IMS de las Immergas Eolo/Nike Star con mandos · Es otra placa: la DIMS15-IM01 va en las Mini, Avio y Zeus
1.015792Un catálogo de recambios de terceros (PDF de cremtermica.it, titulado «Ricambi Originali Immergas») lista para la Eolo Mini cuatro placas sin nombre DIMS15, entre ellas IMM1015792. No sabemos cuál es la de esta pieza. · Código distinto: no la damos por equivalente. Compara el de tu placa

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Immergas Eolo Mini 24 KWConfirmada por nuestro taller · también en 6 tiendas
Immergas Eolo Mini 28 KW3 tiendas: Antonelli, Ricambipercaldaie, Area54
Immergas Nike Mini 24 KW3 tiendas: Antonelli, Ricambipercaldaie, Area54
Immergas Nike Mini 28 KW3 tiendas: Antonelli, Ricambipercaldaie, Area54
Immergas Avio 24 KW3 tiendas: Antonelli, Ricambipercaldaie, Ziperone
Immergas Zeus 24 KW4 tiendas: Antonelli, Ricambipercaldaie, Ziperone, RVR

Por confirmarPor confirmar

Immergas Nike Mini 28 ERP2 orígenes: Antonelli y Ricambipercaldaie; Climacore da la misma lista
Immergas Avio 24 ERP2 orígenes: Antonelli y Ricambipercaldaie; Climacore da la misma lista
Immergas Zeus 28 KW2 orígenes: Ricambipercaldaie y Ziperone; Climacore da la misma lista
Immergas Eolo Mini y Nike Mini 24/28 KW SpecialZiperone da los modelos; SATCRM y WarmWorld solo escriben Mini Special en el título
Immergas Zeus 38 KW1 origen: Antonelli

No sirve para

Immergas Eolo / Nike Star (con mandos)Llevan otra placa: B&P AM53-IMS, 1.015643 (Ziperone y un catálogo de recambios de terceros, cremtermica.it)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Subcomponente transformador COMELIT Mod. 232: PRI 230 V~ 50 Hz; SEC1 18 V~ 2,12 A
Subcomponentes relés: 5 A 250 V~ AC; 5 A 30 V DC
Aplicación indicada en inventario: EOLO MINI 24 KW
Marcado PCB: DIMS15-....; 70200.2

Antes de cambiar la placa

Lo que revisa el técnico

Ajuste y programación

Una tienda (ep-shop) indica que al instalarla requiere ajuste y programación.

Monta con un técnico

La placa trabaja a 230 V y gobierna una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

Busca el marcado DIMS15 (modelo DIMS15-IM01) y el circuito 70200.2. Faustoricambi la titula «IMMERGAS SCHEDA ELETTRONICA DIMS15-IM01 1031751» y Ziperone la da como placa B&P con la referencia 1.031751. Compara también el transformador: COMELIT Mod. 232, de 230 V~ a 18 V~ y 2,12 A.

¿Sirve para mi Immergas Eolo Mini 24 KW?

Sí. Nuestro taller la ha confirmado para la Eolo Mini 24 KW. Además la dan para esa caldera seis tiendas independientes (Antonelli, Faustoricambi, Ricambipercaldaie, Area54, Electrotodo y Repuestos Calefacción).

¿Qué diferencia hay entre 1031751, 1025995 y 1021407?

1031751 es la referencia actual. Area54 dice que «1.031751 sostituisce 1.025995, 1.021407»; Ricambipercaldaie y Termoricambiplus dan la 1031751 como sustituta de la 1025995, y SATCRM pone la 1021407 como «sustituido por 1.031751».

¿Qué significan DIMS15-IM01, 70200.2 y 16693.03?

DIMS15-IM01 es el modelo de la placa B&P. 70200.2 es el código del circuito impreso marcado en esta unidad; ninguna de las tiendas leídas lo cita. 16693.03 es el código Bertelli según Antonelli, y WarmWorld lo escribe en el texto de una foto de su producto (no comprobado en la imagen).

¿Vale para una Nike Mini, Avio o Zeus?

Nuestro taller solo ha confirmado la Eolo Mini 24 KW. Las tiendas la dan también para Eolo Mini 28 KW y Nike Mini 24 y 28 KW (3 tiendas), Avio 24 KW (3) y Zeus 24 KW (4). Nike Mini 28 ERP, Avio 24 ERP y Zeus 28 KW: solo 2 orígenes seguros. Zeus 38 KW solo lo hemos encontrado en Antonelli. Compara códigos o envíanos una foto de la etiqueta.

¿Es la misma placa que la de las Eolo y Nike Star con mandos?

No. Ziperone da para las Eolo/Nike Star con mandos la B&P AM53-IMS, 1.015643, y un catálogo de recambios de terceros (cremtermica.it) lista IMM1015643 para la Nike-Eolo Star. Esta es la DIMS15-IM01. El código 1.015792 no lo damos por equivalente: ese catálogo lista para la Eolo Mini cuatro placas sin nombre DIMS15 y no sabemos cuál es la de esta pieza. Compara el código.

¿Quién debe montarla?

Un técnico cualificado: el transformador de la placa pasa de 230 V~ a 18 V~ y la placa gobierna una caldera de gas.

Cómo hemos verificado esta ficha

B&P (Bertelli & Partners) DIMS15-IM01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Eolo Mini 24 KW: confirmada por el taller y por 6 tiendas. Ningún documento oficial ni el catálogo de terceros cita la placa; el circuito 70200.2 solo consta en la etiqueta.

Fuentes consultadas

Antonelli Ricambi: ficha de la placa B&P DIMS15 (1031751)DIMS15-IM01, 1031751, código Bertelli 16693.03; 9 calderas
Faustoricambi: ficha de la placa DIMS15-IM01 10317511.031751, EX 1021407; Eolo Mini 24 KW
Ricambipercaldaie: ficha de la placa DIMS15-IM01 10317511031751 ex 1025995; 9 modelos
Area54: ficha de la placa DIMS15-IM01 Nike/Eolo Mini1.031751 sustituye 1.025995 y 1.021407; Eolo y Nike Mini
Ziperone: ficha de la unidad B&P DIMS15-IM01 1.031751B&P; Avio, Zeus, Special; la Star lleva 1.015643
Climacore: placa Immergas Eolo Mini / Nike Mini 1031751Mismos 9 modelos que Ricambipercaldaie; no suma como origen
Electrotodo: placa Immergas EOLO MINI 24 KW 10317511031751 para la Eolo Mini 24 KW
Repuestos Calefacción: módulo Eolo Mini 24 KW / Nike 1031751Referencia 1031751, Eolo Mini 24 KW / Nike

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de B&P (Bertelli & Partners) ni de Immergas; las marcas se citan para indicar compatibilidad.
