Placa electrónica B&P DIMS35-SM01 · 70256.4 para SIME Format Low NOx 25 BF

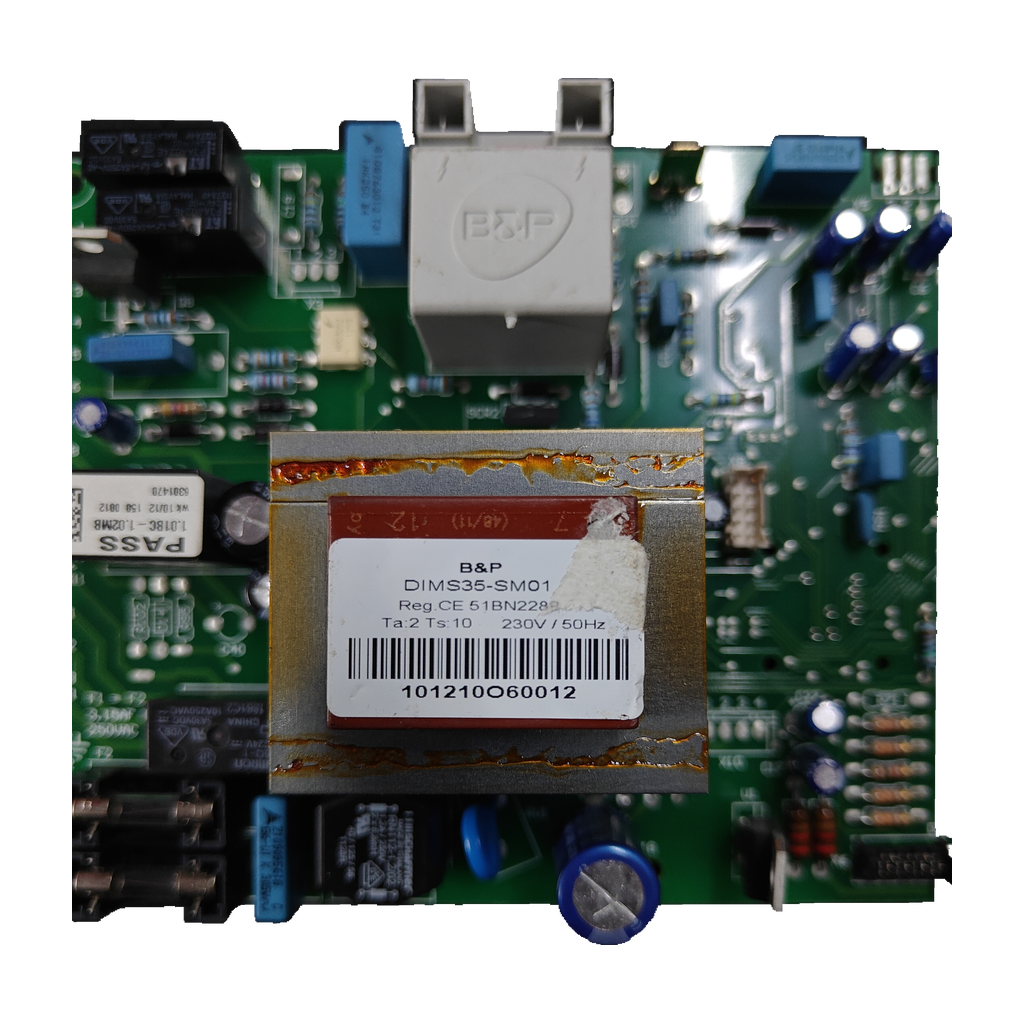

Es una placa electrónica de caldera. La etiqueta B&P (Bertelli & Partners) va sobre el transformador y dice DIMS35-SM01; el circuito lleva el código 70256.4. Además marca Ta 2, Ts 10 y 230 V / 50 Hz.

Sí. Nuestro taller ha confirmado esta placa para la SIME Format Low NOx 25 BF. Ninguna fuente externa abierta cita 70256.4 ni DIMS35-SM01 junto a esa caldera: la lista de repuestos del manual de instalador de SIME (cód. 6304384 - 08/10) solo trae conectores. La web de SIME da dos códigos de caldera con ese nombre, 8110400 y 8110410: comprueba el tuyo. Para otras calderas, como la 30 BF, no tenemos confirmación.

No lo sabemos. Tres tiendas dan la 6301470 como placa de la Format Low NOx 25 BF: wohnenideenalltag.com la marca como «Originalcode Sime», climatizacioniberica.es la vende para esa caldera y arbogrupo.es la lista entre sus recambios. Ninguna cita 70256.4 ni DIMS35-SM01, así que no podemos afirmar que sea la misma pieza. Compara los códigos de tu placa antes de pedirla.

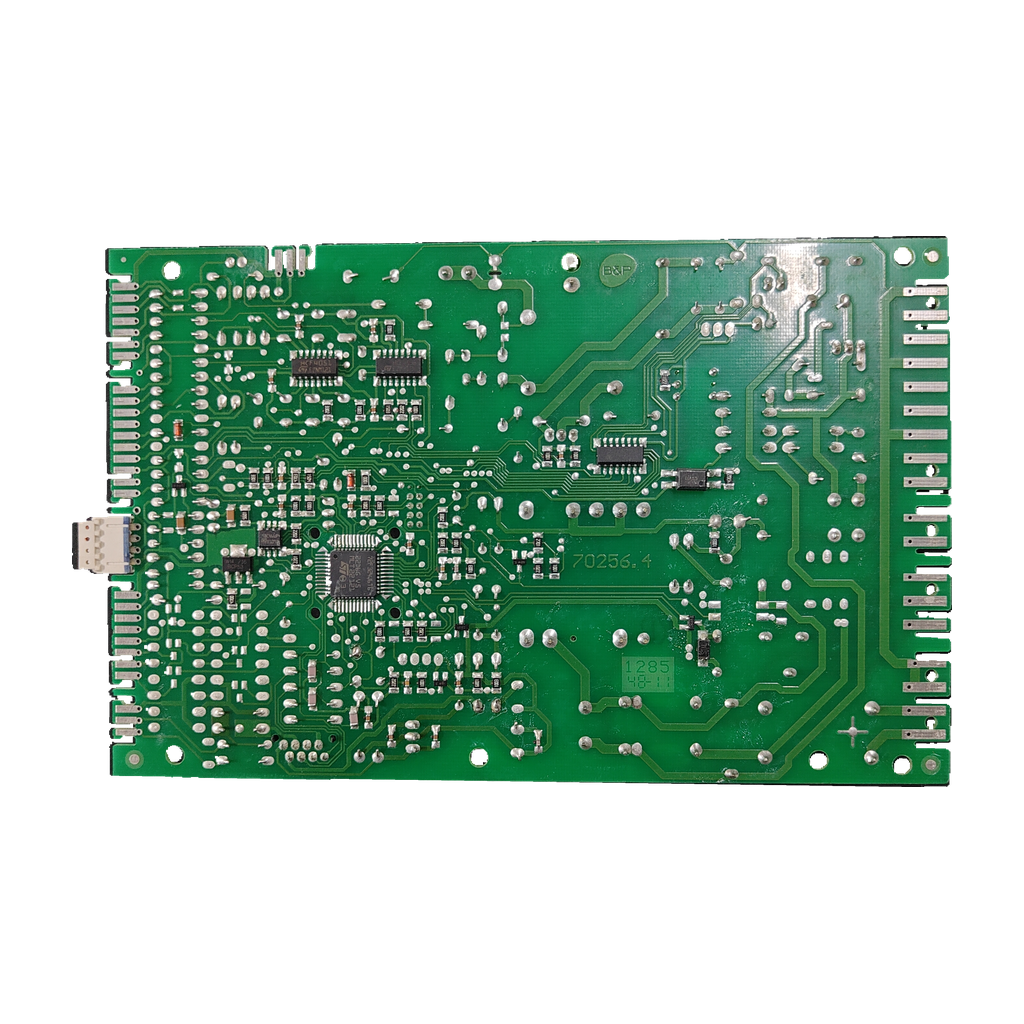

70256.4 es el código del circuito impreso (también 70256-4 o 702564). DIMS35-SM01 es la designación de control de la etiqueta B&P (también DIMS35SM01 o DIMS35 SM01). El prefijo DIMS coincide con la gama de controles electrónicos digitales DIMS de B&P, pero su web no detalla DIMS35 ni el sufijo SM01. 101210060012 es el código de barras de la etiqueta de esta unidad.

No lo sabemos: el sufijo es distinto y ninguna fuente abierta las da por equivalentes. Una tienda italiana vende la DIMS35-DD01 como placa de mando para una caldera Tata (código 16768 en la tienda) y no cita 70256.4. Compara el código completo, con el sufijo, antes de pedirla.

Sí. Según el manual de instalador de SIME de la Format Low NOx (cód. 6304384 - 08/10), al sustituir o restablecer la placa hay que configurar los parámetros PP 01 y PP 02 para que la caldera arranque. La tabla del manual indica PP 01 (tipo de gas) 0, con rango 0/1, y PP 02 (potencia máxima de la caldera) 24, con rango 24/30.

Es la placa de control de la caldera y trabaja a 230 V. El manual de SIME pide alimentar la caldera a 230 V - 50 Hz respetando la polaridad L-N, con interruptor general protegido por fusibles. Como precaución general, corta la alimentación eléctrica antes de tocarla.
