Placa electrónica B&P DIMS43-FE01 DBM03B · 36508461 para Ferroli Divatop Low NOx F24: Pieza e identificador ampliado

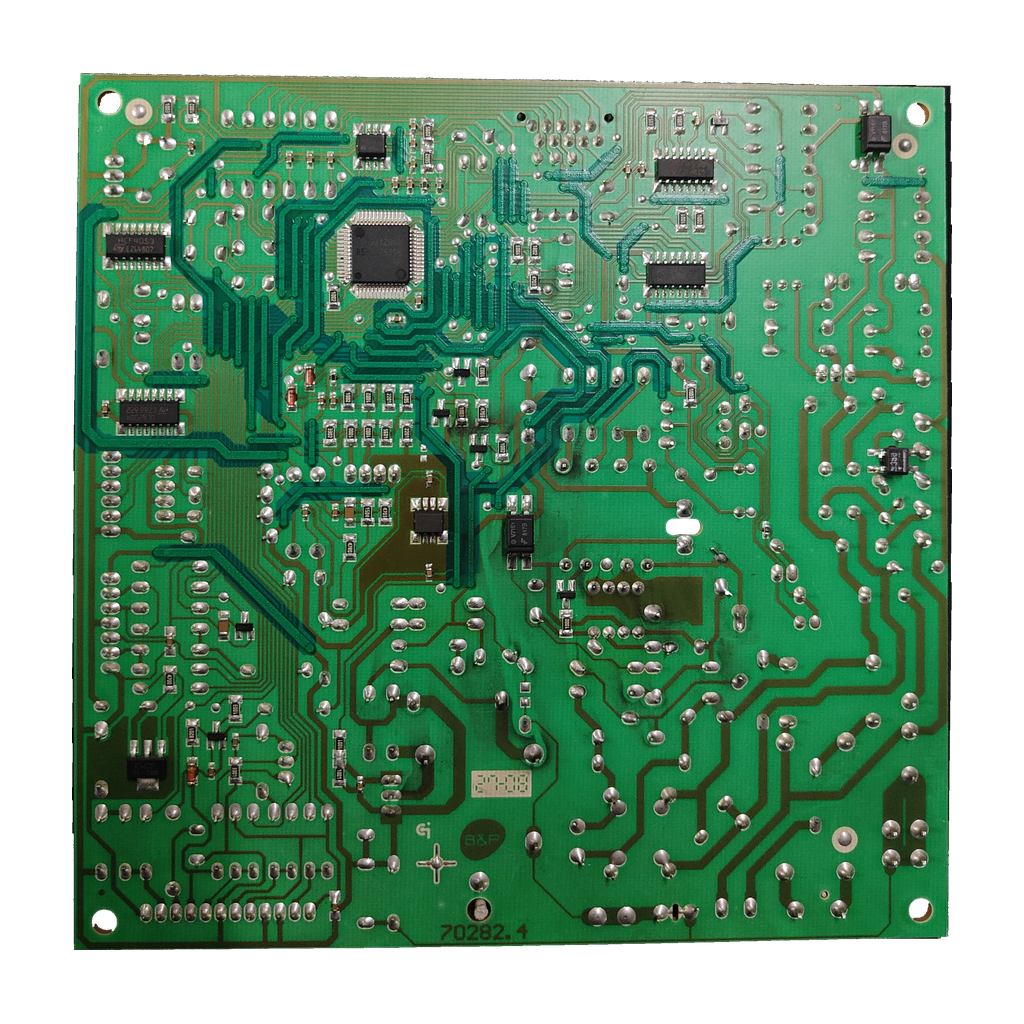

Placa electrónica B&P DIMS43-FE01 DBM03B · 36508461 para Ferroli Divatop Low NOx F24: vista 2

Placa electrónica B&P DIMS43-FE01 DBM03B · 36508461 para Ferroli Divatop Low NOx F24: vista 3

Placa electrónica B&P DIMS43-FE01 DBM03B · 36508461 para Ferroli Divatop Low NOx F24: vista 4

B&P / Bertelli & PartnersFotos de esta unidad

1 / 4

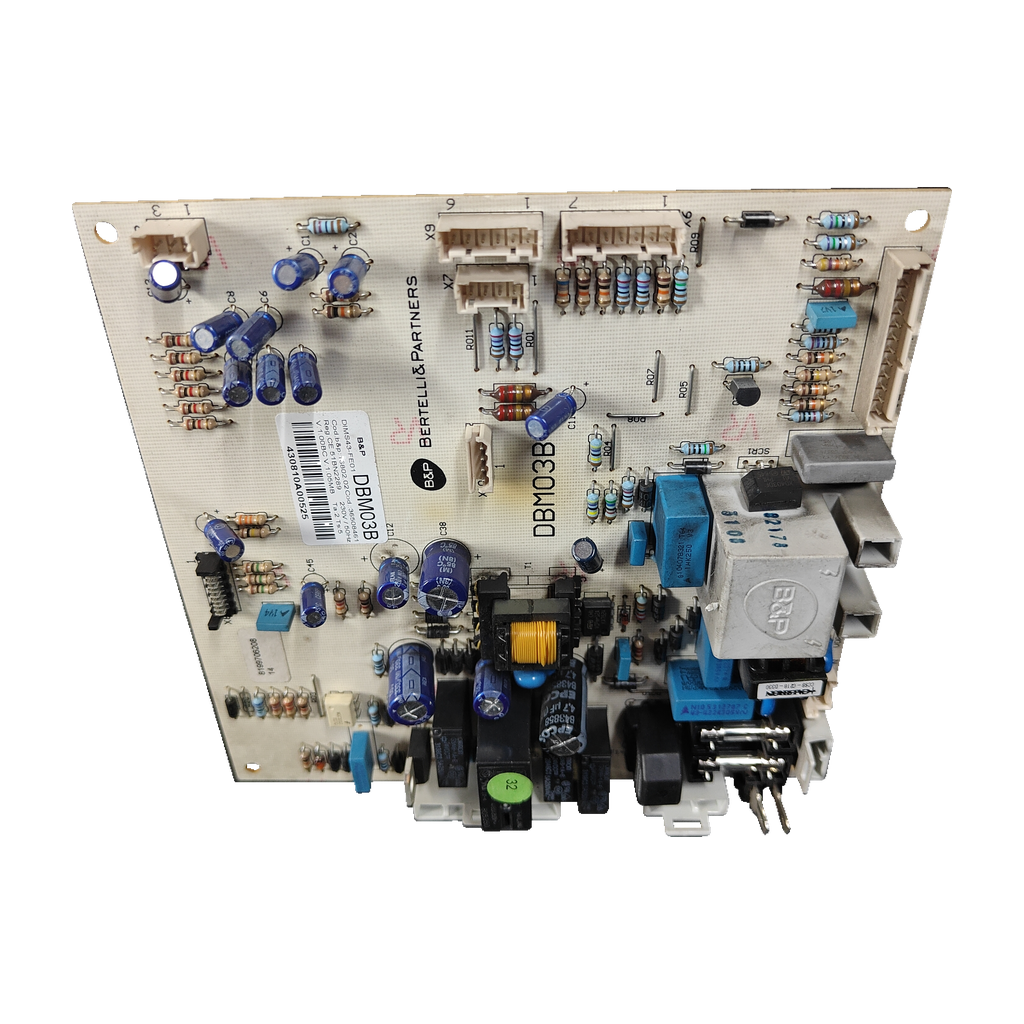

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica B&P DIMS43-FE01 DBM03B · 36508461 para Ferroli Divatop Low NOx F24

Referencia Ferroli39828411

La DIMS43-FE01 (DBM03B · 36508461) es la placa de control B&P (Bertelli & Partners) de la Ferroli Divatop Low NOx F24, confirmada por nuestro taller. Los despieces oficiales de otros modelos Ferroli la dan como kit 39828411 (36508461); el de la F24, como I39828410. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

DIMS43-FE01 · DBM03B
Kit Ferroli 39828411
230 V · 50 Hz
Divatop Low NOx F24

Todos los códigos de esta unidad5

Referencia Ferroli: 39828411
Código del circuito: DBM03B
Código de la etiqueta: 36508461
Modelo: DIMS43-FE01
SKU Ecoklima: PLC350

Ferroli Slovensko y varias tiendas escriben la placa como DBM03C con 36508462; Antonelli da además 16802.08. La nuestra lleva DBM03B, 36508461 y 16802.02.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica principal de control (en los despieces oficiales de otros modelos Ferroli, el «KIT CENTRALINA EL.»). Consejo general de método: antes de sospechar de ella, un técnico debe descartar alimentación, fusibles y conectores.

Compruébalo en tu placa

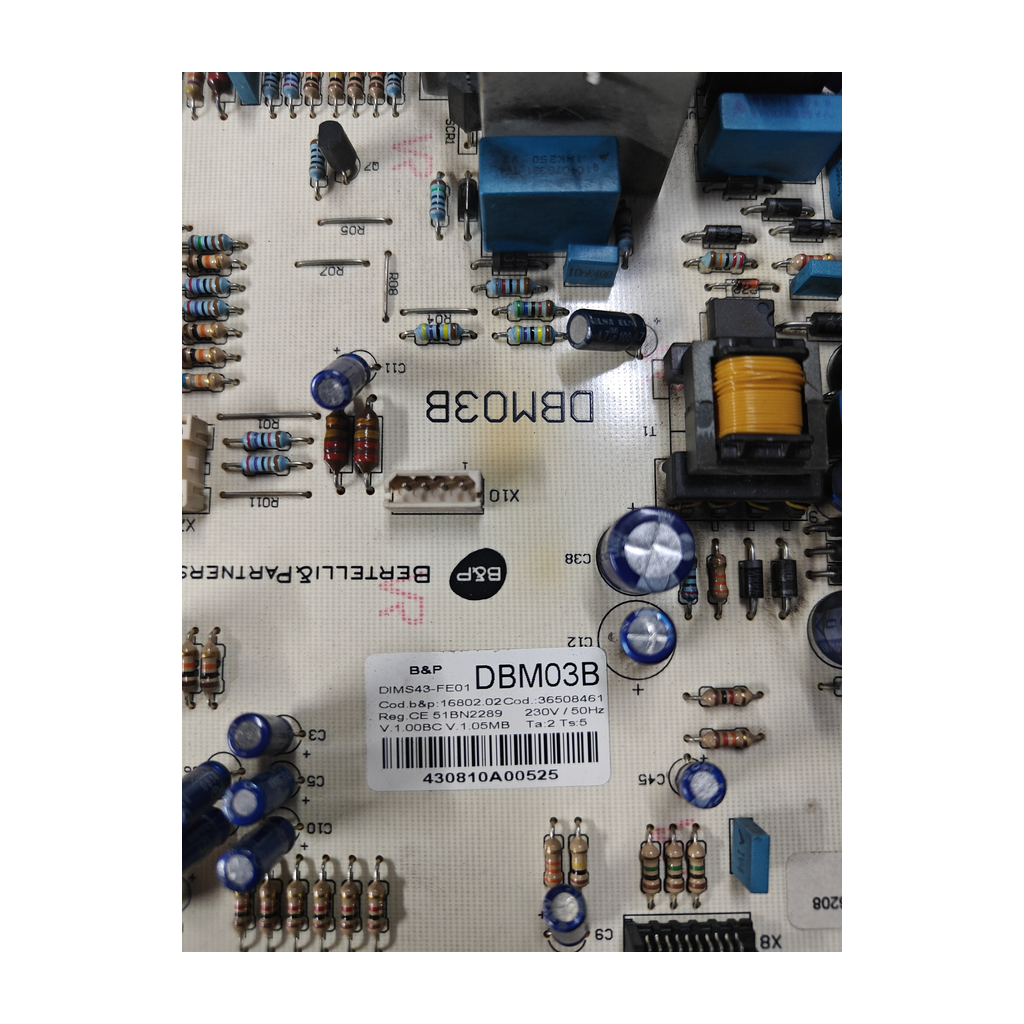

Busca en la placa la designación «DIMS43-FE01 DBM03B» y los marcados 16802.02 y 36508461.
Compara los códigos: los despieces oficiales de otros modelos Ferroli dan el kit 39828411 (36508461); el de la F24 da la tarjeta como I39828410. Algunas fuentes la escriben DBM03C y 36508462.
No la confundas con las tarjetas DSP05 (kit 39820410) o DSP06 (kit 39822570), que son otras piezas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

DIMS43-FE01 DBM03B	Designación marcada en la placa (B&P / Bertelli & Partners)
36508461	Marcado en la placa; entre paréntesis en el kit 39828411 de despieces oficiales de Divatop 60 F24 y F32, Low NOx F32 y FERdigit micro F24
39828411	Kit «centralina» Ferroli: despieces oficiales, Ferroli Slovensko y tiendas
I39828410	«TARJETA DBM03 LOW NOX» en el despiece oficial de la Divatop Low NOx F24 (pos. 1B03)
39820400 · 39828410	Anteriores («ex») de 39828411: 39820400 según 3 tiendas; 39828410 según Antonelli y junto a 39828411 en Ferroli Slovensko
16802.02	Marcado en la placa; Antonelli da 16802.08 como código B&P de la DBM03C
552600	Nº de fabricante que sustituye al 39828411 según 2 fuentes, para Divatop Micro LN
FE39828411	Sustituta de 36508461 según satcrm.es (1 tienda)

No la confundas con

36508462Mismo tipo de pieza («KIT CENTRALINA EL.», DBM03C) con el último dígito distinto, según Ferroli Slovensko, Antonelli y 2 tiendas más · Ninguna fuente la equipara a la 36508461: compara dígito a dígito
38321600 · 38322180Tarjetas «KIT SCHEDA EL.» DSP05 (kit 39820410) y DSP06 (kit 39822570) de los despieces oficiales · Son otras tarjetas, no la centralina 36508461

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Ferroli DIVATOP LOW NOX F24Confirmada por nuestro taller · también en despiece oficial (I39828410) y Arbo (39828411)
Ferroli FERdigit micro F24Despiece oficial + Antonelli + Arbo
Ferroli DIVAtop microAntonelli + Arbo + Termo3D
Ferroli FERdigitArbo + Antonelli + 2 tiendas

Por confirmarPor confirmar

Ferroli DIVAtop 60 F24 y F32Despiece oficial + Arbo (2 fuentes). Termo3D y Gnesato solo citan la serie DIVAtop 60
Ferroli DIVAtop Low NOx F32Despiece oficial (1 fuente)
Ferroli DIVATOP LOW NOX C 24 y C 32Antonelli (1 fuente)
Ferroli DIVAtop C 24, C 32, F 24 y F 32Antonelli (1 fuente). Otras: serie DIVAtop o modelos 60 C24 y F24 Micro

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Alimentacion de etiqueta: 230 V / 50 Hz
Version BC: V.1.00BC
Version MB: V.1.05MB

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Modelo indicado: DBM03B / DIMS43-FE01
Versiones: V.1.00BC / V.1.05MB
Ta: 2; Ts: 5
Reg. CE: 51BN2289
Versión leída en otra etiqueta: V1.1-01
Conectores visibles: X1, X2, X3, X4, X7, X8, X9, X10, X13
Aplicación indicada en inventario: Ferroli DIVATOP LOW NOX F24
Código marcado: DIMS43-FE01; 16802.02

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los códigos

Deben coincidir DIMS43-FE01, DBM03B y 36508461; fíjate en la B/C y en el último dígito.

Monta con un técnico

Placa alimentada a 230 V / 50 Hz según su etiqueta: debe montarla un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Qué es la placa DIMS43-FE01 DBM03B y qué significan sus códigos?

Es una placa de control de B&P (Bertelli & Partners) para calderas Ferroli. DIMS43-FE01 y DBM03 la designan; 36508461 es el código que los despieces oficiales de otros modelos ponen entre paréntesis en el «KIT CENTRALINA EL.» 39828411. Para el 16802.02 de la etiqueta no hemos hallado fuente.

¿Sirve para mi Ferroli Divatop Low NOx F24?

Sí. Nuestro taller la ha confirmado para la Ferroli DIVATOP LOW NOX F24, y Arbo da el kit 39828411 para esa caldera. El despiece oficial de esa caldera (30K0418000) da la «TARJETA DBM03 LOW NOX» como I39828410 y no cita 36508461 ni 39828411. Antonelli solo cita las Low NOx C 24 y C 32.

¿Va en otras calderas Ferroli además de la Divatop Low NOx F24?

Con 3 orígenes independientes, el kit 39828411 figura en la FERdigit micro F24, la Divatop micro y la FERdigit (despieces oficiales, Arbo, Antonelli y tiendas). Con 2 fuentes: Divatop 60 F24 y F32 (despiece oficial y Arbo). Con 1 sola fuente: Divatop Low NOx F32 (despiece oficial, con 36508461), Low NOx C 24 y C 32 (Antonelli) y DIVAtop C 24, C 32, F 24 y F 32 (Antonelli). Nuestro taller no las ha confirmado: compara códigos o envíanos una foto por Contacto.

¿Qué diferencia hay entre DBM03B y DBM03C, o entre 36508461 y 36508462?

Los despieces oficiales ponen 36508461 entre paréntesis en el kit 39828411. Ferroli Slovensko y Antonelli escriben DBM03C con 36508462, y una tienda húngara da «DBM03B/C» (36508462) para Divatop desde el 22-10-2008. Ninguna fuente explica la diferencia: compárala dígito a dígito.

¿Tiene códigos anteriores o sustitutos?

39820400 figura como anterior («ex») de 39828411 en 3 tiendas (Antonelli, Gnesato y ricambipercaldaie.it); Antonelli añade 39828410. satcrm.es indica para 36508461 «sustituido por FE39828411», sin aclarar si es el mismo código. Un distribuidor alemán y un anuncio de particular dicen que el 552600 sustituye al 39828411 en las Divatop Micro LN: solo 2 fuentes.

¿Quién debe montar esta placa?

Un técnico cualificado. Su etiqueta indica 230 V / 50 Hz. Como consejo general de seguridad, antes hay que cortar la corriente y cerrar el gas.

Cómo hemos verificado esta ficha

B&P / Bertelli & Partners DIMS43-FE01

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Despieces oficiales de otros modelos unen 36508461 con el kit 39828411; varias tiendas, DIMS43-FE01. Ninguna reúne los códigos de la etiqueta (difieren DBM03B/C y 36508461/2). recirepuestos.es titula DIMS43-FE01 como Caldera Roca; se mantiene Ferroli Divatop Low NOx F24, de nuestro taller.

Fuentes consultadas

Lista oficial de recambios Ferroli DIVAtop Low NOx F24 (PDF 30K0418000)Tarjeta DBM03 LOW NOX I39828410 (pos. 1B03)
Ferroli Slovensko: ficha de la electrónica DBM03C 39828411 · 39828410Productos 39828411 y 39828410; kit centralina 36508462
Lista oficial de recambios Ferroli DIVAtop 60 F24 (PDF 30K0572001)KIT CENTRALINA EL. 39828411 (36508461)
Lista oficial de recambios Ferroli FERdigit micro F24 (PDF 30K0710000)KIT CENTRALINA EL. 39828411 (36508461)
Lista oficial de recambios Ferroli DIVAtop Low NOx F32 (PDF 30K0419001)KIT CENTRALINA EL. 39828411 (36508461)
Antonelli Ricambi: scheda DIMS43-FE01 DBM03C 3982841139828411 «ex» 39828410 y 39820400; modelos Divatop y FERdigit
Arbo (Suner): kit DBM03 39828411 Divatop Low NOxCalderas compatibles, entre ellas Divatop Low NOx F 24
Termo3D: kit centralina DBM03C 39828411Une 39828411 con DIMS43-FE01; series DIVAtop y FERdigit

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de B&P / Bertelli & Partners ni de Ferroli; las marcas se citan para indicar compatibilidad.
