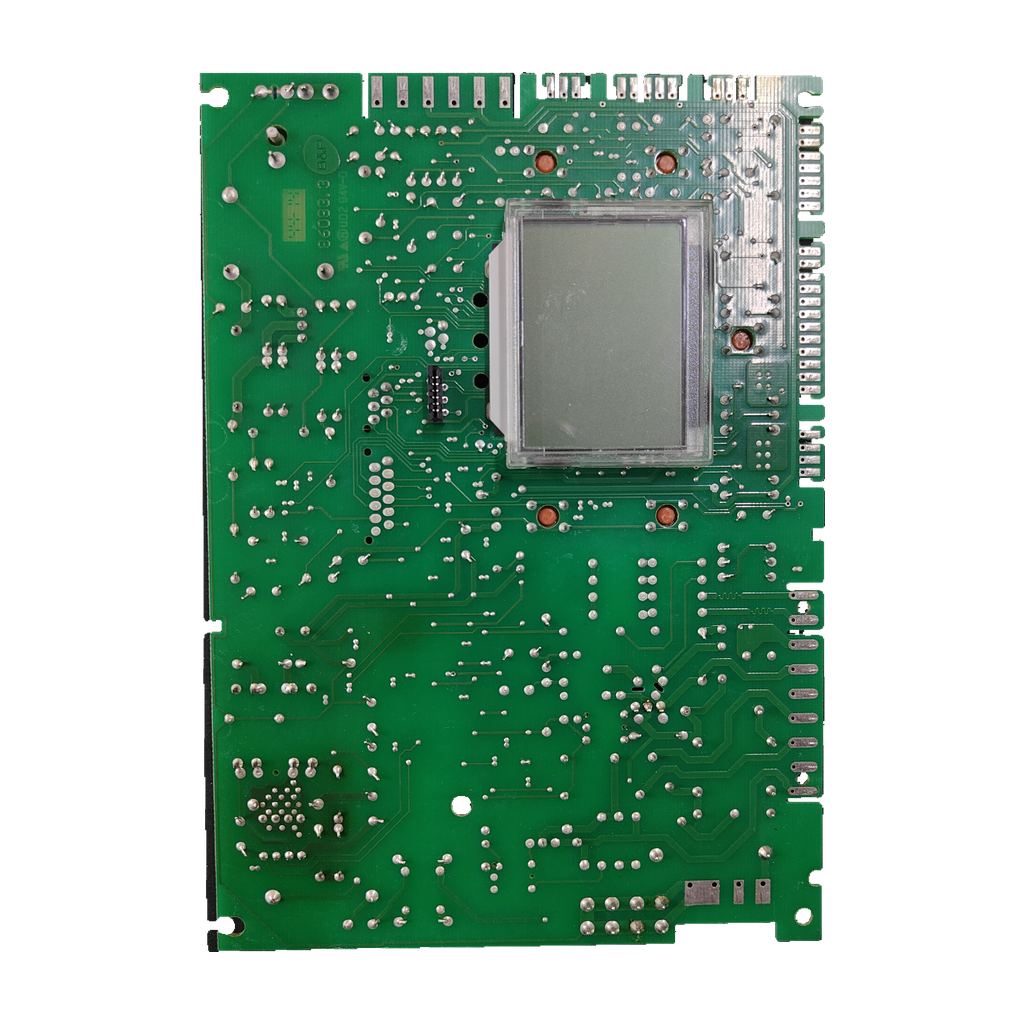

Placa electrónica B&P HDIMS09-SA01 · BI2225113 para Manaut Midas Eco 28 E: Pieza e identificador ampliado

Placa electrónica B&P HDIMS09-SA01 · BI2225113 para Manaut Midas Eco 28 E: vista 2

Placa electrónica B&P HDIMS09-SA01 · BI2225113 para Manaut Midas Eco 28 E: vista 3

B&PFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P HDIMS09-SA01 · BI2225113 para Manaut Midas Eco 28 E

Referencia BiasiBI2225113

La HDIMS09-SA01 (B&P, circuito 600063.3) es la placa de control Biasi BI2225113: va en la Manaut Midas Eco 28 E (confirmada por nuestro taller), en la Midas Eco 24 E y en la Biasi Rinnova Nox M295.24CM (verificadas con 3 fuentes). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

230 V · 50 Hz (etiqueta)
Circuito 600063.3
Biasi BI2225113
Espera 2 s · respuesta 10 s

Todos los códigos de esta unidad4

Referencia Biasi: BI2225113
Código del circuito: 600063.3
Código de la etiqueta: HDIMS09-SA01
SKU Ecoklima: PLC337

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta que gobierna la caldera: según una tienda, controla el encendido, la seguridad y la regulación hidráulica. Se sospecha de ella cuando la caldera no arranca, no enciende la llama o se para sin causa aparente.

Compruébalo en tu placa

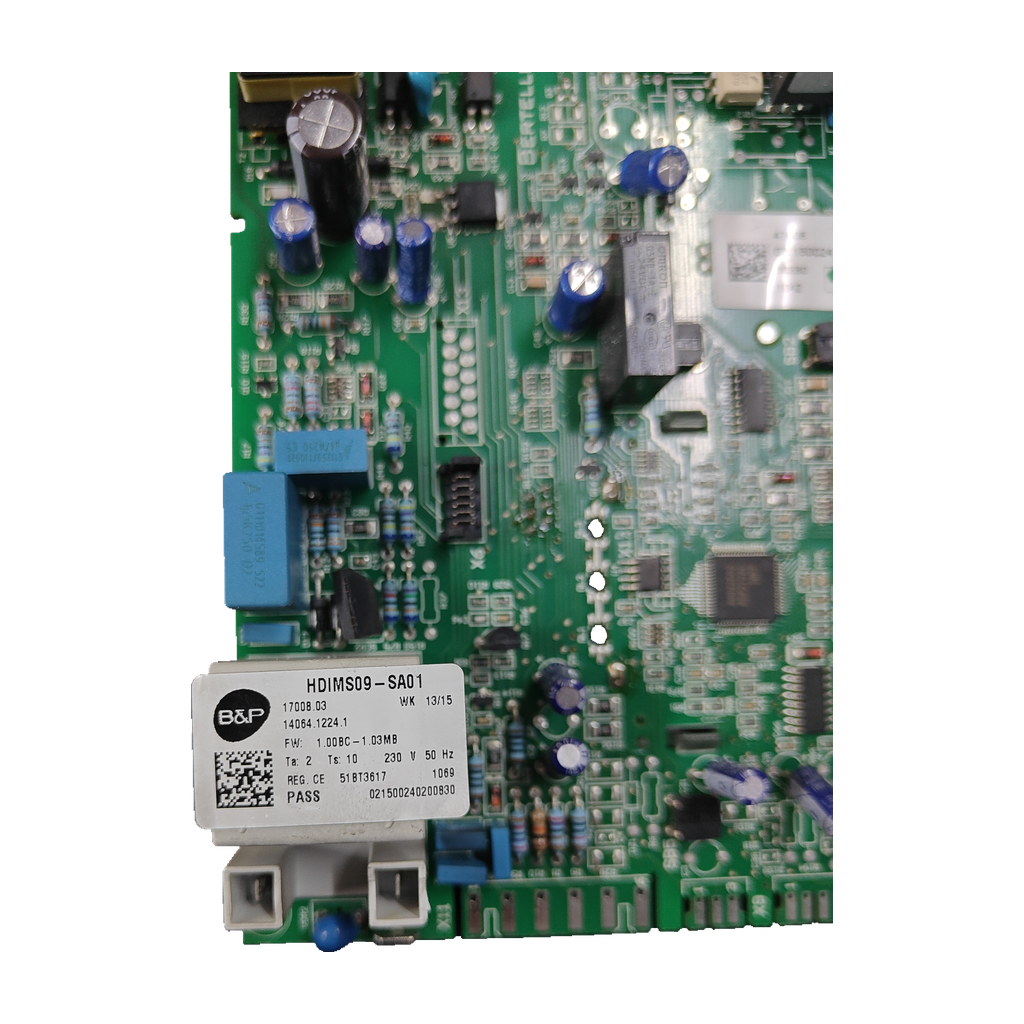

Busca en la placa el marcado HDIMS09-SA01 (B&P) y, en el circuito impreso, 600063.3 (o 600063-3).
Si tu placa lleva HDIMS09-SA01 o BI2225113, es esta pieza: tres tiendas independientes citan ambos códigos como la misma placa.
Compara el código completo, con el sufijo -SA01: un marcado parecido no garantiza que sea la misma placa.
Mira la placa de características de tu caldera: Manaut Midas Eco 28 E (confirmada), Midas Eco 24 E o Biasi Rinnova Nox M295.24CM. Con la M295.28CM, consúltanos antes (solo 2 fuentes).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si la tenemos.

Códigos de esta pieza

HDIMS09-SA01	Designación marcada en la placa (B&P · Bertelli & Partners)
BI2225113	Referencia Biasi (sercatec.com, ricambipercaldaie.it, cozypliers.com). Los despieces de Manaut y Biasi traen la tabla BI2225, pos. 113 (cuadro de mandos), sin describirla.
600063.3	Código del circuito impreso (también 600063-3)
17008.03	Código marcado en la placa
14064.1224.1	Código marcado en la placa
WK13/15	Código marcado en la placa
1.00BC-1.03MB	Firmware marcado en la placa
REGCE51BT3617	Marcado REG. CE de la placa
HYDROS09-SR01	Módulo montado en la placa (230 V · 50–60 Hz · 1,3 VA)
SAVSCH225113	Equivalente por confirmar (3 tiendas con el mismo texto)
MTSSCH112117	Equivalente por confirmar (3 tiendas con el mismo texto)

No la confundas con

65112117Varias tiendas lo dan como equivalente de la BI2225113; otras 2 lo dan como circuito principal de Ariston Egis Nox y Chaffoteaux Pigma Nox · Las fuentes se contradicen: compara HDIMS09-SA01 o BI2225113

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Midas Eco 28 EConfirmada por nuestro taller · también en sercatec.com y satcrm.es
Manaut Midas Eco 24 E3 orígenes: sercatec.com, satcrm.es y repuestoscalefaccion.com
Biasi Rinnova Nox M295.24CM3 orígenes: sercatec.com, satcrm.es y Remle
Savio Biasi M2953 tiendas con BI2225113: ricambipercaldaie.it, cozypliers.com y smricambi.com

Por confirmarPor confirmar

Biasi Rinnova Nox M295.28CM2 orígenes: sercatec.com y satcrm.es; el despiece de Biasi no describe la posición 113

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Tensión y frecuencia: 230 V · 50 Hz (etiqueta)cozypliers.com da 230 V y 50/60 Hz; manda la etiqueta
Tiempo de espera / respuesta: 2 s / 10 scozypliers.com (coincide con Ta:2 · Ts:10 de la etiqueta)
Dimensiones (por confirmar): 22 × 18 × 6 cmRemle y 2 tiendas con el mismo texto

Identificación y códigos del repuesto

Código marcado: 17008.03; 14064.1224.1; WK13/15
Código marcado: 47008; 02; 02 150024 02; 00830; 1042
Código marcado: REGCE51BT3617; 1069

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Parametros de etiqueta: Ta:2; Ts:10
Serigrafia junto al componente: 250V MAX; no alimentacion nominal de todo el conjunto

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

REG. CE: 51B13617; 1069
Conector/serigrafía X3: 250 V máx.
Relé montado Omron G5NB-1A-E: 24 VDC
Módulo HYDROS09-SR01: 230 V; 50–60 Hz; 1,3 VA
Aplicación indicada en inventario: MANAUT MIDAS ECO 28 E
Código marcado: 17008.03; 14064.1224.1; WK13/15; 47008; 02; 02 150024 02; 00830; 1042; REGCE51BT3617; 1069

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no arranca o no enciende la llama.

Dos tiendas con el mismo texto lo asocian a esta placa.

Fallos en el panel de control ligados a problemas electrónicos.

Las mismas dos tiendas lo asocian a la placa.

Funcionamiento irregular o paradas inesperadas.

Las mismas dos tiendas; no es exclusivo de esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Configura la placa nueva

Según el manual de la Midas Eco, al cambiarla hay que configurarla para el tipo de caldera exacto y anotar la tabla de la figura 9.16 (apartado 9.12).

Conviene un técnico

Trabaja a 230 V (etiqueta): conviene que la monte un técnico.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa HDIMS09-SA01 y qué más debo comparar?

El marcado HDIMS09-SA01 (fabricante B&P) va en la propia placa y el circuito impreso lleva 600063.3 (600063-3). También van marcados 17008.03, 14064.1224.1 y WK13/15, pero no identifican el modelo por sí solos. Las tiendas la venden como Biasi BI2225113: compara HDIMS09-SA01 y BI2225113.

¿Sirve para mi Manaut Midas Eco 28 E?

Sí. Nuestro taller ha confirmado esta placa para la Manaut Midas Eco 28 E. Además, sercatec.com y satcrm.es la dan para la 28 E con BI2225113.

¿Sirve también para la Midas Eco 24 E o la Biasi Rinnova Nox?

Sí, con tres orígenes cada una: Midas Eco 24 E (sercatec.com, satcrm.es y repuestoscalefaccion.com), Rinnova Nox M295.24CM (sercatec.com, satcrm.es y Remle) y Savio Biasi M295 (tres tiendas italianas). La M295.28CM está por confirmar: solo 2 orígenes la citan. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características.

¿Es lo mismo la HDIMS09-SA01 que la BI2225113?

Sí. Tres tiendas independientes (ricambipercaldaie.it, sercatec.com y cozypliers.com) citan ambos códigos en la misma ficha: HDIMS09-SA01 es el modelo de la tarjeta, de B&P, y BI2225113 la referencia Biasi. Los despieces de Manaut y Biasi traen la tabla BI2225, pos. 113 (cuadro de mandos), sin describirla.

¿Qué pasa con el código 65112117 que aparece en algunas tiendas?

Varias tiendas lo dan como equivalente de la BI2225113, pero otras dos lo dan como circuito principal de Ariston Egis Nox y Chaffoteaux Pigma Nox. Las fuentes se contradicen: no lo uses para identificar esta pieza y compara HDIMS09-SA01 o BI2225113.

¿Hay que configurar la placa al montarla y quién debe hacerlo?

Sí. Según el manual de la Midas Eco 24E/28E, al sustituir la tarjeta de control es indispensable configurarla para el tipo de caldera exacto y anotar en la tabla de la figura 9.16 los valores de los parámetros (apartado 9.12). Como la placa trabaja a 230 V (etiqueta), conviene que la monte un técnico.

¿Qué síntomas apuntan a esta placa?

Dos tiendas con el mismo texto la asocian con calderas que no arrancan o no encienden la llama, fallos en el panel y paradas inesperadas. Son síntomas genéricos: no bastan para confirmar la placa.

Cómo hemos verificado esta ficha

B&P HDIMS09-SA01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

HDIMS09-SA01 = BI2225113 en 3 tiendas independientes. Midas Eco 28 E: la confirma el taller; las demás calderas verificadas, 3 orígenes; M295.28CM por confirmar (2). 65112117: discrepancia abierta (4 tiendas lo dan como equivalente, 2 como circuito Chaffoteaux o Ariston); no identifica la pieza.

Fuentes consultadas

Despiece oficial Manaut Midas Eco 24E / 28E (PDF, 10/2012)Tabla BI2225, pos. 113 (sin descripción)
Despiece oficial Biasi RinNOVA NOx M295.24CM / 28CM (PDF, 10/2012)Tabla BI2225, pos. 113 (sin descripción)
Sercatec: tarjeta BI2225113 (modelo HDIMS09-SA01)Ambos códigos; Midas Eco y Rinnova Nox
Ricambipercaldaie: scheda B&P HDIMS09-SA01 BI2225113Ambos códigos en la misma ficha
Cozypliers: scheda B&P HDIMS09-SA01 BI2225113Ambos códigos; 230 V, 2 s y 10 s
SATCRM: placa BI2225113 Manaut Midas Eco / Biasi 295Midas Eco y Rinnova Nox 24CM y 28CM
SM Ricambi: kit scheda B&P M295 BI2225113BI2225113 con Savio Biasi M295
Manual MIDAS ECO 24E / 28E (PDF, alojado en climatizacioniberica.es)Apartado 9.12: cambio de tarjeta

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners (B&P), Biasi ni Manaut; las marcas se citan para indicar compatibilidad.
