Placa electrónica B&P HDIMS08-SA30 · BI2075105 para Manaut MURA V09 24E: Pieza e identificador ampliado

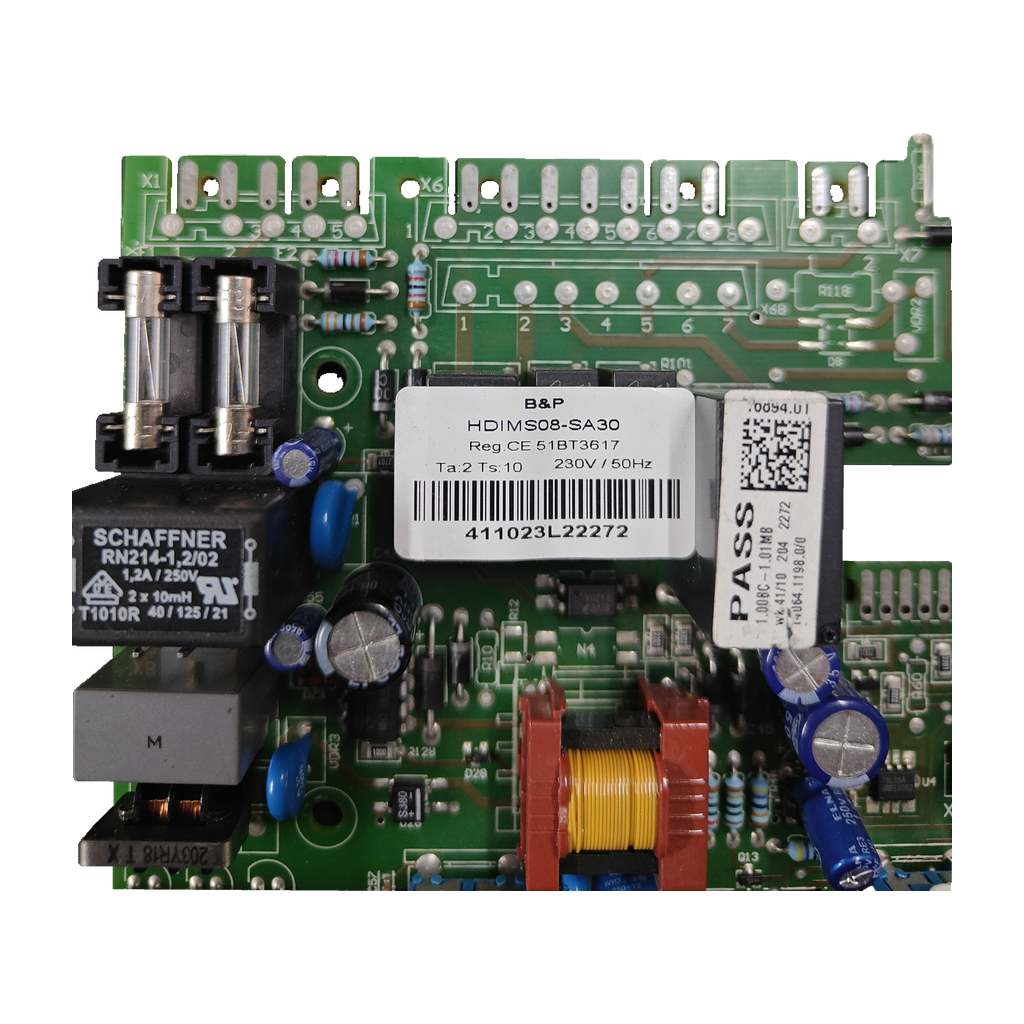

Placa electrónica B&P HDIMS08-SA30 · BI2075105 para Manaut MURA V09 24E: vista 2

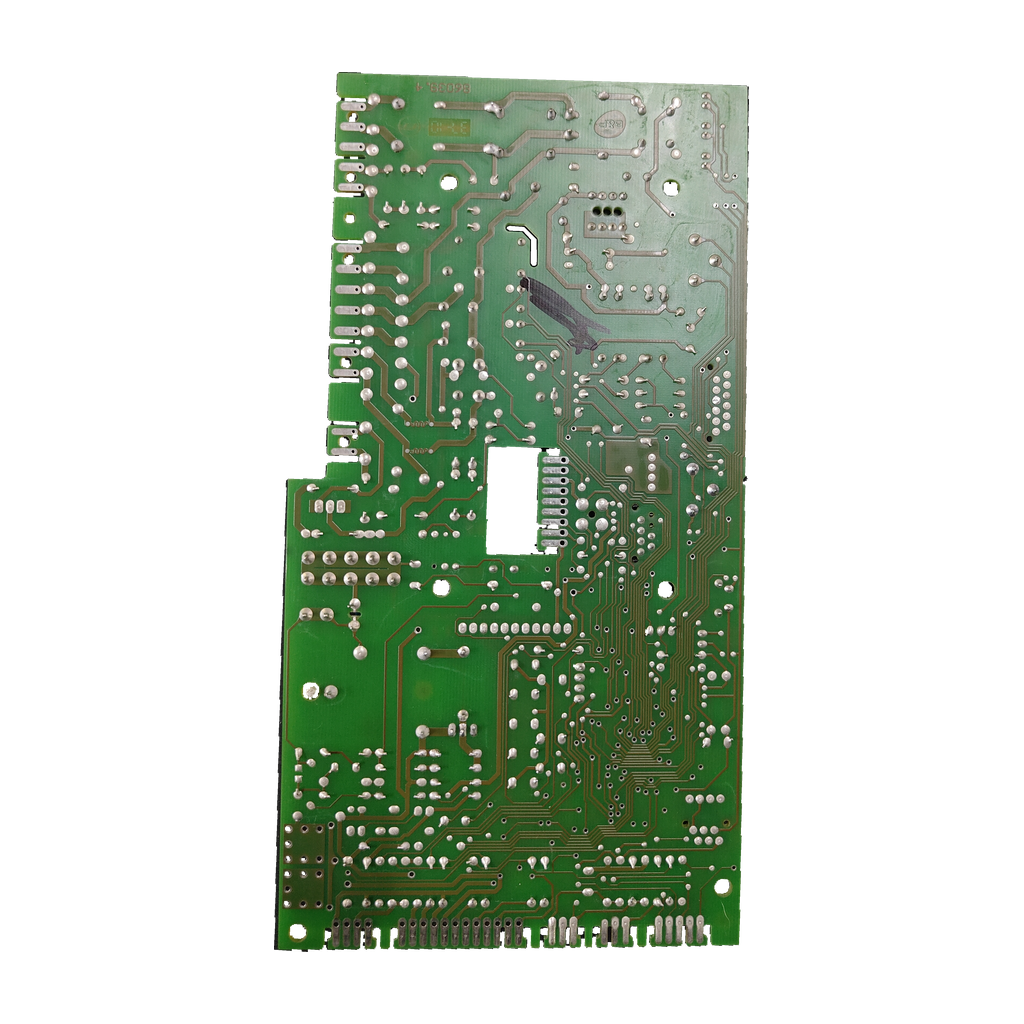

Placa electrónica B&P HDIMS08-SA30 · BI2075105 para Manaut MURA V09 24E: vista 3

Bertelli & Partners (B&P)Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica B&P HDIMS08-SA30 · BI2075105 para Manaut MURA V09 24E

Referencia Savio BiasiBI2075105

La HDIMS08-SA30 es una placa electrónica de Bertelli & Partners (B&P) para la Manaut MURA V09 24E, confirmada por nuestro taller. Once webs la dan como Savio Biasi BI2075105 y varias la listan para A Light, Basica E e Idea 24. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

B&P HDIMS08-SA30
Savio Biasi BI2075105
Manaut MURA V09 24E
230 V · 50 Hz (etiqueta)

Todos los códigos de esta unidad3

Referencia Savio Biasi: BI2075105
Código del circuito: HDIMS08-SA30
SKU Ecoklima: PLC339

Las webs escriben la designación también como HDIMS08, HDIMS08-SA o HDMIS08-SA30, con el mismo código BI2075105.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica que controla la caldera; las tiendas italianas la llaman «scheda integrata». Para la MURA V09 24E, una tienda ofrece un «circuito principal» con el código 2075100.

Compruébalo en tu placa

Busca en la placa la designación HDIMS08-SA30. Nuestra unidad lleva además 1.00BC-1.01MB y 14064.1198.0/0.
Compara el código Savio Biasi: BI2075105 (antes BI2075100 o BI2075106).
No la confundas con la versión de la M290L con LCD, que dos webs dan con el código BI2015117.
Antes de montarla, compara con la placa vieja los 4 LED, los 2 trimmers azules en vertical y los conectores.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

HDIMS08-SA30	Designación marcada en la placa (Bertelli & Partners)
BI2075105	Código Savio Biasi según 11 webs
BI2075100	Código anterior («ex») de la BI2075105 según 5 webs
BI2075106	Otro código anterior («ex») según 6 webs
2075100	«Circuito principal» de la MURA V09 24E en una tienda
27023.03	Código B&P del kit HDIMS08-SA30 según Antonelli
1.00BC-1.01MB	Código marcado en la placa
14064.1198.0/0	Código marcado en la placa
51BT3617	Registro CE indicado

No la confundas con

BI2015117HDIMS08-SA30 para Savio Biasi M290L con LCD · Una web la titula HDIMS08-SA30, pero con otro código y versión con LCD (2 webs dan este código).

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut MURA V09 24EConfirmada por nuestro taller · catálogo oficial: esquema BI2075
Savio Biasi A Light 624LD/M7 webs · BI2075105
Savio Biasi A Light M97R.24CM/M7 webs · BI2075105
Savio Biasi Basica E M97.24DM/FX y 28DM/FX7 webs · BI2075105
Bongioanni Idea 24 CSI e Idea 24 I4 webs (Climacore, Compressma, Termogo, Caldaiaricambi)

Por confirmarPor confirmar

Savio Biasi A Light 624M y M97R.24M2 webs (Tecnofrasca, Subito)
Savio Biasi M97R.S Superparva1 web: Faustoricambi (M97R.S SUPERPARVA). TB Ricambi solo cita «M97 R.S» en el título. Esa tienda no nombra la MURA
Biasi Delta M97/M97R2 webs (SM-Heat, Ziperone). El catálogo oficial de la M97.23SM (Biasi, 02/2007) da el panel de mando como BI1745/BI1755, no BI2075; sin confirmar
Savio Biasi Basica E M290L.24CM y 28CM7 webs la listan con BI2075105, pero 2 webs dan BI2015117 para la M290L con LCD y ninguna distingue la versión
Savio Biasi A-LIGHT M290L.24CM, 28CM y 32CM3 webs (Termogo, Antonelli, TB Ricambi); misma duda: M290L con LCD = BI2015117 según 2 webs

No sirve para

Savio Biasi M290L con LCD2 webs le asignan otro código: BI2015117
Biasi Parva Recupera M96AUna web le asigna otra placa HDIMS08: BI1995100

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: wk41/10

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion indicada en la etiqueta del modulo: 230 V 50 Hz
Marcados de etiqueta, sin interpretar como ajustes: Ta2; Ts10

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Etiqueta B&P: Ta 2; Ts 10; unidad no indicada
Subcomponente fusibles/filtro: 1,5 AF; 250 V
Aplicación indicada en inventario: MURA V09 24E
Código marcado: 1.00BC-1.01MB; wk41/10; 14064.1198.0/0

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara con la placa vieja

4 LED (3 verde-rojo-verde y 1 rojo), 2 trimmers azules en vertical y el número y tipo de conectores.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

En la placa va marcada la designación HDIMS08-SA30 de Bertelli & Partners. Nuestra unidad lleva además 1.00BC-1.01MB, 14064.1198.0/0 y una etiqueta de 230 V · 50 Hz. Compara también el código Savio Biasi BI2075105.

¿Sirve para mi Manaut MURA V09 24E?

Sí. Nuestro taller la ha confirmado para la MURA V09 24E. Su catálogo oficial (edición 10/2009) usa el esquema BI2075 para el cuadro de mandos y forma el código de repuesto con el esquema más la posición. Una tienda ofrece su «circuito principal» como 2075100: sería BI2075100, código anterior (ex) de la BI2075105 en 5 webs, pero esa lectura es nuestra; el catálogo no nombra la posición 100.

¿Sirve para una Savio Biasi A Light, Basica E o Bongioanni Idea 24?

Siete webs independientes la listan con BI2075105 para A Light 624LD/M y M97R.24CM/M y Basica E M97.24DM/FX y 28DM/FX; cuatro, para Bongioanni Idea 24 CSI e Idea 24 I. Las M290L salen en esas webs, pero ninguna distingue la versión con LCD (BI2015117). No la hemos probado en esas calderas: compara BI2075105 y HDIMS08-SA30, o envíanos desde Contacto una foto de la etiqueta de tu placa.

¿Qué diferencia hay entre BI2075105, BI2075106 y BI2075100?

Son códigos Savio Biasi de esta misma placa. BI2075105 es el actual; BI2075106 y BI2075100 figuran como anteriores («ex») en Termogo, Climacore, Tecnofrasca y Subito. Antonelli solo cita BI2075100.

¿Es la misma placa que la HDIMS08-SA30 de la M290L con LCD?

No hay que darlo por hecho. Una web vende una HDIMS08-SA30 para la Savio Biasi M290L con LCD con otro código, BI2015117, y otra da también BI2015117 para el kit de placa B&P de esa versión. Si tu caldera es esa, no pidas la BI2075105: envíanos una foto de la etiqueta.

¿Todas las HDIMS08-SA30 llevan los mismos marcados?

No. Antonelli enseña una con 14064.1424.2 y FW 1.00BC-1.06MB; la nuestra lleva 14064.1198.0/0 y 1.00BC-1.01MB. Compara los marcados de tu placa antes de pedirla.

¿Qué debo revisar al montarla y quién debe hacerlo?

Un anuncio de venta italiano aconseja comparar con la placa vieja los 4 LED (3 verde-rojo-verde y 1 rojo), los 2 trimmers azules en vertical y el número y tipo de conectores. Trabaja a 230 V y con gas: que la monte un técnico cualificado.

Cómo hemos verificado esta ficha

Bertelli & Partners (B&P) HDIMS08-SA30

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

11 webs unen HDIMS08-SA30 con BI2075105. El taller confirma la MURA; el catálogo oficial da el esquema BI2075 y una tienda lista 2075100 (BI2075100 es deducción nuestra). Contradicciones: BI2015117 (M290L con LCD) y BI1745/BI1755 (catálogo M97.23SM). Una tienda la da para la Superparva, no la MURA.

Fuentes consultadas

Catálogo oficial de repuestos MURA v09 (edición 10/2009, PDF)MURA v09 24E · Parte 5 cuadro de mandos y partes eléctricas, esquema BI2075
Repuestos Calefacción: circuito principal Manaut MURA V09 24E 2075100Liga el código 2075100 con la MURA V09 24E
Ricambi per Caldaie (Termogo): scheda HDIMS08-SA30 BI2075105BI2075105 ex BI2075106 ex BI2075100; A Light y Basica E
Caldaiaricambi: scheda BI2075105 HDIMS08-SA30BI2075106 y BI2075100; A Light, Basica E e Idea 24
Climacore: scheda B&P HDIMS08-SA30 BI2075105Códigos «ex» y lista de calderas Savio Biasi y Bongioanni
Antonelli: scheda B&P original Savio Biasi BI2075105Código B&P 27023.03 y marcados de otro ejemplar
TB Ricambi Shop: scheda integrata Savio M97 R.S BI2075105BI2075105 ex BI2075106, HDIMS08 y lista de calderas
Subito.it: anuncio de la HDMIS08-SA30 Savio Biasi usadaBI2075105 ex BI2075100; qué comparar al sustituirla

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners, Manaut ni Savio Biasi; las marcas se citan para indicar compatibilidad.
