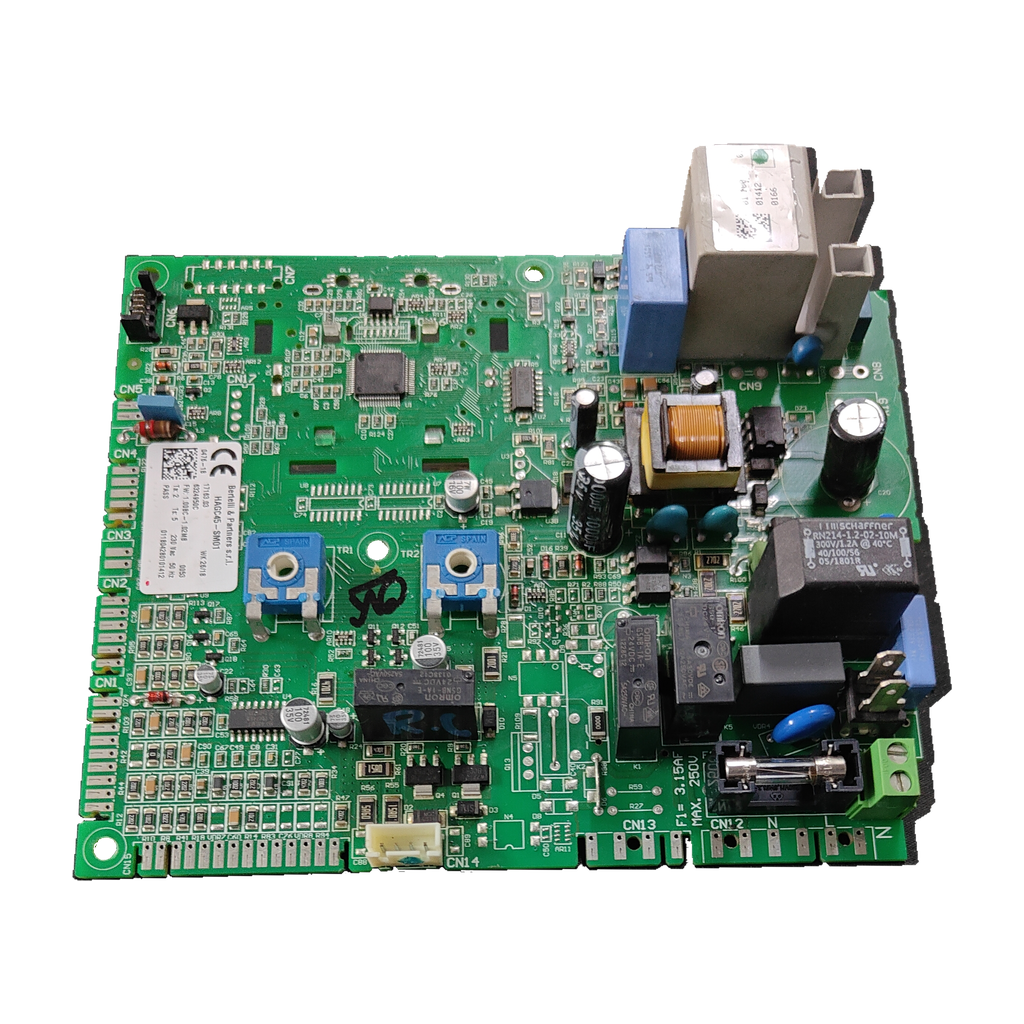

Placa electrónica Sime Praktica 25 · Bertelli & Partners HAGC45-SM01 · 6324950C: Pieza completa

Bertelli & Partners s.r.l.Fotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Sime Praktica 25 · Bertelli & Partners HAGC45-SM01 · 6324950C

Referencia Sime6324950C

La 6324950C (HAGC45-SM01, PCB 17163.03) es una placa electrónica de control Bertelli & Partners que nuestro taller ha confirmado para la Sime Praktica 25. Las fuentes la sitúan también en la Vera HE 25; la Murelle One HE 25 está por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. 6324950C · HAGC45-SM01
PCB 17163.03
Fusible F1 3.15 A · 250 V
230 Vac · 50 Hz

Todos los códigos de esta unidad4

Referencia Sime: 6324950C
Código del circuito: 17163.03
Modelo: HAGC45-SM01
SKU Ecoklima: PLC426

Faustoricambi escribe 6332773 ex 6324950L; Ventotascabile, 6324950 ex 6332773. Arbo lista para la Praktica HE 25 «6332773/ 6324950I»; ICG, 6324950I (HAGC45-SM01) para la HE 20/24 y 24/30. Lo confirmado por el taller es 6324950C. Ninguna fuente explica qué cambia entre letras.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica de la Sime Praktica HE, según el manual oficial. Se sospecha de ella ante avisos de llama (junto a la válvula de gas) o errores de software de la electrónica.

Compruébalo en tu placa

Busca en la etiqueta la referencia 6324950C y el modelo HAGC45-SM01. El circuito impreso lleva 17163.03 (o 17163-03, 1716303).
Compara el resto de la etiqueta: firmware 1.00BC-1.02MB, 230 Vac · 50 Hz y fusible F1 de 3.15 A · 250 V.
Fíjate en la letra final: las tiendas dan la serie 6324950 de la A a la I y el kit oficial 6332773. Compara tu código completo.
En la placa de características: Praktica 25 y Vera HE 25 tienen respaldo; la Murelle One HE 25 y las HE 30 están por confirmar.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

6324950C	Referencia comercial de la etiqueta; también registrada como 632495OC (con la letra O)
HAGC45-SM01	Modelo de la placa; fabricante B&P (Bertelli & Partners) según Ventotascabile
17163.03	Código del circuito impreso (PCB); también escrito 17163-03 o 1716303
6332773	Código oficial en el despiece de la Praktica HE 25 (8115000) y la Vera HE 25 (8115020): kit «VERA HE» de la tarjeta, pos. 091
6324950	Código Sime sin letra; las tiendas lo dan con letras de la A a la I

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Sime Praktica 25Confirmada por nuestro taller · también en el despiece oficial de Sime (8115000) y en tiendas
Sime Vera HE 25Despiece oficial Sime 8115020 (mismo kit 6332773) + Ventotascabile + Termicaricambi

Por confirmarPor confirmar

Sime Praktica HE 30 (8115002)La listan Ventotascabile, Termicaricambi, Electrotodo y Recamania; Climatización Ibérica avisa de que HE 25 y HE 30 no montan la misma electrónica
Sime Vera HE 30 (8115022)2 fuentes con tamaño (Ventotascabile, Termicaricambi)
Sime Murelle One HE 25 (8115010)2 tiendas con tamaño (Termicaricambi, Heating Spare Parts). Recamania da el 25 en una sola frase; su cuerpo dice Murelle One HE sin 25 ni 30.
Sime Murelle HE 25 y 30, Praktica HE 35 y Vera HE 351 fuente (Electrotodo)
Sime Vera HE 25 F/B y 30 F/B, Praktica HE 25 CILE, Vera HE 25 y 30 (UKR)1 fuente (Termicaricambi)
Sime Murelle One HE 30, Open Hybrid Smart 25 y Smart Eco 251 fuente (Termicaricambi)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Ajustes al sustituir la tarjeta

tS 0.1 · potencia: 6 = 25 kW · 7 = 30 kWManual oficial Sime

Marcados de esta unidad

Firmware indicado en la etiqueta: 1.00BC-1.02MB
Parámetro Ta: 2
Parámetro Ts: 5
Alimentación de la placa: 230 Vac, 50 Hz
Fusible F1 de la placa: 3.15 A, 250 V
Firmware etiqueta 7: 1.04

Síntomas de que puede fallar

Lo que revisa el técnico

AL 06 · No se detecta la llama

Tabla de anomalías del manual oficial de la Praktica HE: comprueba que la válvula de gas y la tarjeta estén en perfecto estado.

AL 08 · Fallo del circuito de detección de llama

El manual da el mismo aviso: válvula de gas y tarjeta.

Errores de software de la electrónica

Climatización Ibérica los atribuye a la placa en la Praktica HE 25.

Tras cambiar la tarjeta, el manual oficial exige ajustar parámetros y completar la autocalibración.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1

La etiqueta indica F1 de 3.15 A · 250 V. Si lo cambias, usa el mismo.

Tensión de 230 V

Trabaja a 230 V según la etiqueta.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 6324950C y qué significan sus códigos?

La etiqueta lleva la referencia 6324950C (una letra de la serie Sime 6324950 según las tiendas) y el modelo HAGC45-SM01, de B&P (Bertelli & Partners) según Ventotascabile. El circuito impreso lleva 17163.03 (o 17163-03, 1716303).

¿Sirve para mi Sime Praktica 25?

Sí. Nuestro taller la ha confirmado para la Sime Praktica 25. Las fuentes la llaman Praktica HE 25 (8115000): su despiece oficial de Sime lista en la posición 091 el kit de tarjeta 6332773, y Ventotascabile (que cita la 6324950C) y Termicaricambi la listan.

¿Sirve también para la Vera HE 25 o la Murelle One HE 25?

Las fuentes dicen que sí para la Vera HE 25 (8115020): el despiece oficial de Sime trae el mismo kit 6332773 (pos. 091); la listan también Ventotascabile y Termicaricambi. Murelle One HE 25 (8115010): la listan Termicaricambi y Heating Spare Parts; falta una tercera fuente, así que está por confirmar. Ventotascabile y Faustoricambi citan la 6324950C; Termicaricambi, Heating Spare Parts y Recamania dan la serie 6324950 o el 6332773.

¿Sirve para la Praktica HE 30 o la Vera HE 30?

Está por confirmar. Praktica HE 30 (8115002): la listan cuatro tiendas, pero Climatización Ibérica avisa de que HE 25 y HE 30 no montan las mismas referencias de electrónica, y su despiece oficial no está comprobado. Vera HE 30: 2 fuentes (Ventotascabile, Termicaricambi). Nuestro taller solo ha confirmado la Praktica 25: envíanos una foto de la etiqueta o llama al 919 931 595.

¿Qué diferencia hay entre 6324950C, 6324950 y 6332773?

Ventotascabile y Faustoricambi dan la serie 6324950 con letras de la A a la I (la C es la de esta unidad), y Faustoricambi dice que el recambio 6332773 replica esos códigos. El 6332773 es el del despiece oficial de Sime. Ninguna fuente explica qué cambia entre letras: compara tu código completo.

¿Hay que ajustar algo al montarla?

Sí. Según el manual oficial de la Praktica HE, al cambiar la tarjeta hay que ajustar tS 0.1 potencia (6 = 25 kW; 7 = 30 kW) y completar la autocalibración. El manual de la Vera HE 25 también exige ajustar parámetros.

¿Qué síntomas apuntan a esta placa y con qué tensión trabaja?

El manual oficial cita la tarjeta, junto a la válvula de gas, en los avisos AL 06 (no se detecta la llama) y AL 08 (fallo de detección de llama). Climatización Ibérica atribuye a la placa los errores de software de la Praktica HE 25. Trabaja a 230 Vac · 50 Hz según la etiqueta.

Cómo hemos verificado esta ficha

Bertelli & Partners s.r.l. HAGC45-SM01

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Praktica 25 confirmada por el taller. El despiece oficial de Sime lista el kit 6332773 en la Praktica HE 25 y la Vera HE 25; solo 2 orígenes (Ventotascabile y Faustoricambi) citan la 6324950C; Compressma también la cita, pero no cuenta como origen aparte.

Fuentes consultadas

Despiece oficial Sime Praktica HE 25 (8115000)Pos. 091: kit 6332773 de la tarjeta «VERA HE»
Despiece oficial Sime Vera HE 25 (8115020)Pos. 091: el mismo kit 6332773
Manual oficial Sime Praktica HE (PDF)Ajustes al sustituir la tarjeta; avisos AL 06 y AL 08
Ventotascabile: placa HAGC45-SM01Serie 6324950 a 6324950I; B&P; Praktica y Vera HE
Faustoricambi: placa Sime 6332773Replica 6324950 y 6324950A a 6324950I
Termicaricambi: tarjeta Sime 6332773Lista de calderas 8115xxx
Electrotodo: placa Sime 6324950Código 6324950 para Praktica, Murelle One y Vera HE
Climatización Ibérica: repuestos Sime Praktica HEHE 25 y HE 30 con electrónica distinta

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Sime; las marcas se citan para indicar compatibilidad.
