Placa electrónica Bertelli & Partners HAGC45-SM01 · Sime 6324950F · Praktica 25: Pieza e identificador ampliado

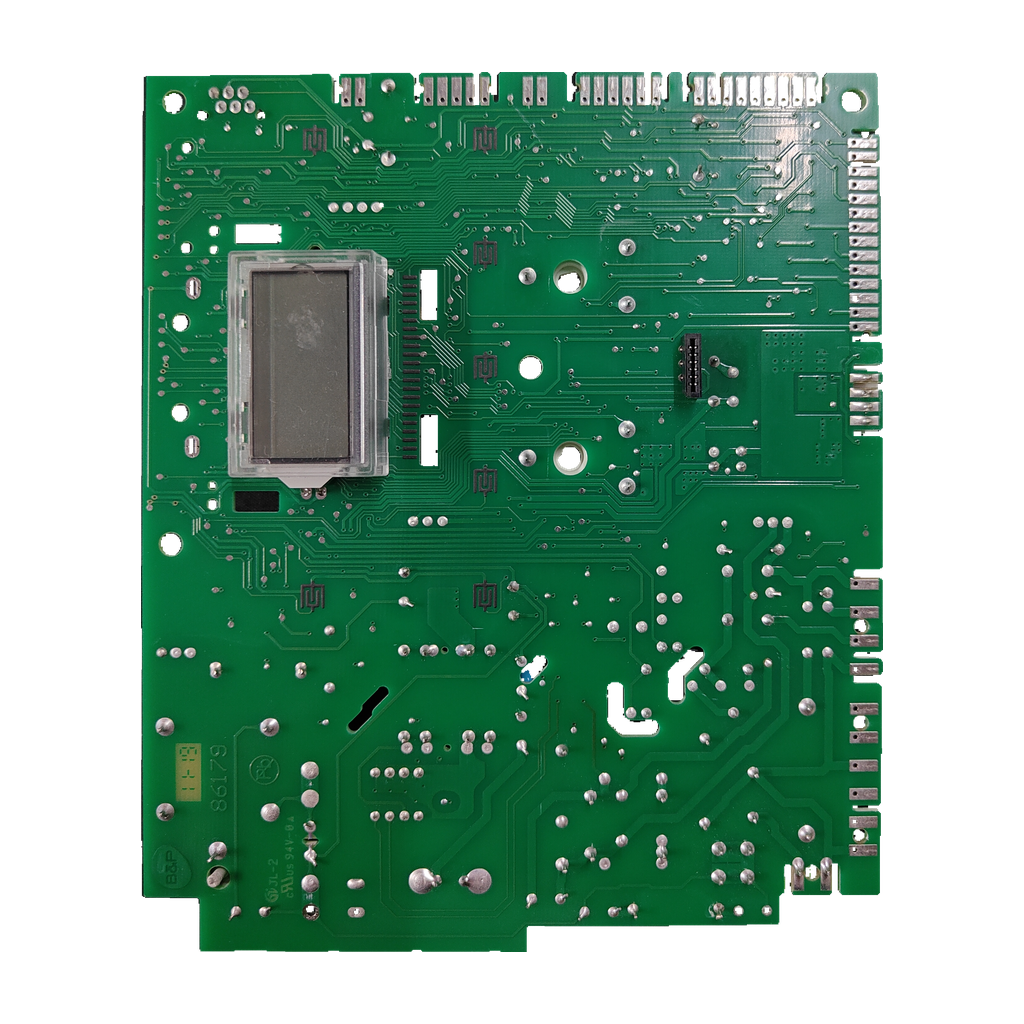

Placa electrónica Bertelli & Partners HAGC45-SM01 · Sime 6324950F · Praktica 25: vista 2

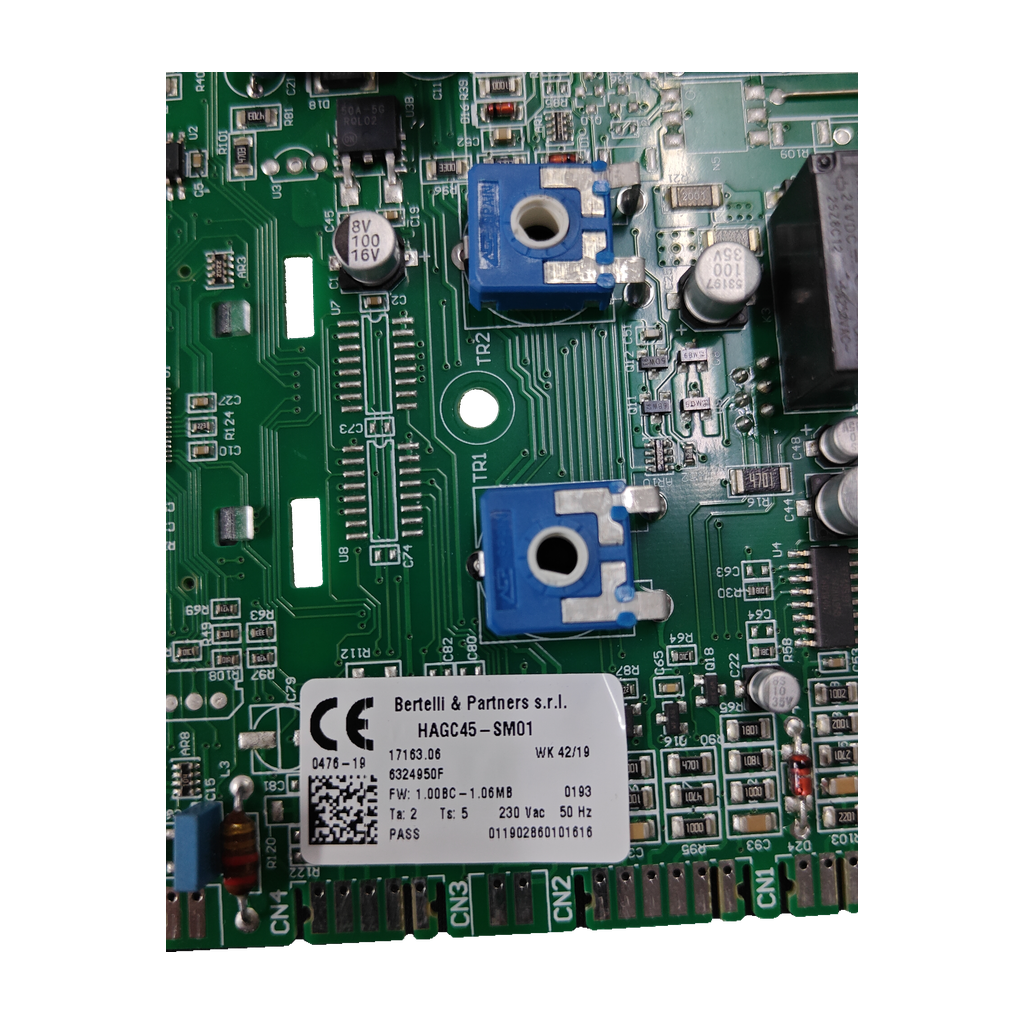

Placa electrónica Bertelli & Partners HAGC45-SM01 · Sime 6324950F · Praktica 25: Vista de componente

Bertelli & Partners s.r.l.Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners HAGC45-SM01 · Sime 6324950F · Praktica 25

Referencia Sime6324950F

La 6324950F (HAGC45-SM01, circuito 17163.06) es una placa electrónica de Bertelli & Partners para la Sime Praktica 25 (confirmada por nuestro taller), la Praktica HE 25 (8115000) y la Vera HE 25 y 30. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

HAGC45-SM01 · Sime 6324950F
Circuito 17163.06
230 V CA · 50 Hz
Taller: Sime Praktica 25

Todos los códigos de esta unidad4

Referencia Sime: 6324950F
Código del circuito: 17163.06
Modelo: HAGC45-SM01
SKU Ecoklima: PLC427

6324950F figura en dos tiendas (Remle y Ventotascabile) y en una tercera, Compressma, con texto casi igual al de Ventotascabile. 17163.06 no está en ninguna tienda leída. Ventotascabile y Compressma escriben la equivalencia 6324950 / 6332773 al revés que otras cuatro.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta de control de la caldera. El despiece oficial de Sime de la Praktica HE 25 (8115000) recoge una tarjeta electrónica con el código 6332773, como «kit de sustitución». Al cambiarla, el manual oficial obliga a ajustar parámetros y hacer la autocalibración.

Compruébalo en tu placa

Busca en la placa el modelo HAGC45-SM01 (Bertelli & Partners) y el código del circuito 17163.06.
Comprueba el código Sime 6324950F. Las tiendas dan la misma placa con letras de la A a la I y como 6332773, el código del despiece oficial.
Comprueba que tu caldera sea una Sime Praktica 25, confirmada por nuestro taller. Si es una Praktica HE 25 (8115000), el despiece oficial y las tiendas también recogen esta placa. Para la HE 30 una tienda indica otra electrónica: compruébalo antes.
Al cambiarla hay que ajustar los parámetros y hacer la autocalibración (manual oficial): que la monte un técnico.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

6324950F	Código Sime marcado en la placa; Remle y Ventotascabile lo listan para esta placa
HAGC45-SM01	Modelo de la placa del fabricante B&P (Bertelli & Partners)
17163.06	Código del circuito (PCB), también escrito 17163-06
6332773	Código oficial en el despiece de la Sime Praktica HE 25 (8115000), pos. 091; las tiendas lo dan «ex 6324950»
6324950 · 6324950A a 6324950I	Misma placa en sus variantes de letra, según 2 tiendas
0476-19 · WK 42/19 · 0193 · 011902860101616 · PASS	Otros marcados impresos en la placa

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Sime Praktica 25Confirmada por nuestro taller
Sime Praktica HE 25 (8115000)Despiece oficial de Sime (6332773) + 5 tiendas
Sime Vera HE 25 (8115020)3 tiendas: Ventotascabile, ricambipercaldaie y termicaricambi
Sime Vera HE 30 (8115022)3 tiendas: Ventotascabile, ricambipercaldaie y termicaricambi

Por confirmarPor confirmar

Sime Praktica HE 30 (8115002)4 tiendas la dan, pero otra dice que la HE 25 y la HE 30 no montan la misma electrónica
Sime Murelle One HE 25 y 302 tiendas (Remle, termicaricambi); otras 2 la dan para «Murelle» sin modelo
Sime Praktica 20/24 HE y 24/30 HE1 tienda (ICG Calderas), para la 6324950I
Sime Open Hybrid Smart 25 y Smart Eco 251 tienda (termicaricambi): 8115050, 8115051, 8115053

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Posición en el despiece oficial: 091 · 6332773 · kit de sustitución de la tarjeta electrónica «VERA HE»Despiece oficial Sime 8115000
Parámetro tS 0.1 (potencia): 6 en la Praktica HE 25 · 7 en la HE 30Manual oficial Praktica HE
Parámetro tS 0.2 (hidráulica): 0Manual oficial Praktica HE
Parámetro tS 0.3 (gas): 0 = G20 · 1 = G31Manual oficial Praktica HE

Marcados de esta unidad

Firmware: 1.00BC-1.06MB
Parámetro Ta: 2
Parámetro Ts: 5
Tensión de alimentación: 230 V CA
Frecuencia: 50 Hz
Filtro de red integrado: Schaffner RN214-1.2-02-10M; 300 V / 1,2 A a 40 °C
Categoría climática del filtro: 40/100/56
Tensión alimentación: 230 Vac

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera se bloquea con AL 06 (falta de detección de llama).

La tabla del manual oficial manda revisar el electrodo, la presión del gas, la válvula de gas y la tarjeta. Descarta lo demás antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Ajusta los parámetros

Tras cambiarla, fija tS 0.1, tS 0.2 y tS 0.3 según tu caldera y completa la autocalibración.

Monta con un técnico

Trabaja a 230 V CA y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Qué significan HAGC45-SM01, 6324950F y 17163.06?

HAGC45-SM01 es el modelo de la placa del fabricante B&P (Bertelli & Partners). 6324950F es su código Sime: la letra final distingue variantes de la 6324950 (de la A a la I en las tiendas). 17163.06 es el circuito impreso y solo consta en la placa; ninguna tienda que hayamos leído lo cita.

¿Sirve para mi Sime Praktica 25 o Praktica HE 25?

Sí. Nuestro taller la ha confirmado para la Sime Praktica 25. Para la Praktica HE 25 (8115000), el despiece oficial de Sime trae la tarjeta como 6332773 (pos. 091) y cinco tiendas dan esta placa (códigos 6324950 y 6332773).

¿Sirve también para la Praktica HE 30, la Vera HE o la Murelle?

La Vera HE 25 y la Vera HE 30 sí: tres tiendas las listan. La Praktica HE 30 la dan cuatro tiendas, pero Climatización Ibérica dice que la HE 25 y la HE 30 no montan la misma electrónica. La Murelle One HE 25 y 30 la citan dos tiendas con el modelo y otras dos solo como «Murelle». Envíanos desde Contacto una foto de la placa y de la etiqueta de tu caldera.

¿Es lo mismo la 6324950F que la 6332773?

Según las tiendas, sí. Termicaricambi, ricambipercaldaie y termogo titulan la placa «6332773 ex 6324950» y Arbo dice que el 6332773 sustituye al 6324950. Remle y Ventotascabile listan la 6324950F junto a la 6332773. El despiece oficial de Sime solo trae 6332773, como kit de sustitución. Ventotascabile escribe la equivalencia al revés.

¿Qué hay que hacer tras cambiar la tarjeta?

El manual oficial de la Praktica HE obliga a ajustar los parámetros: tS 0.1 = 6 en la HE 25 (7 en la HE 30), tS 0.2 = 0 y tS 0.3 = 0 para G20 o 1 para G31. Después hay que completar el procedimiento de autocalibración.

¿Un AL 06 significa que la placa está mala?

No necesariamente. Para el AL 06 (falta de detección de llama), el manual oficial manda revisar también el electrodo, la presión del gas y la válvula de gas, además de la tarjeta.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V CA, 50 Hz, y la caldera funciona con gas.

Cómo hemos verificado esta ficha

Bertelli & Partners s.r.l. HAGC45-SM01

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

El despiece oficial de Sime y 5 tiendas unen esta placa (6332773 / 6324950) con la Praktica HE 25. 6324950F lo citan 2 tiendas y una tercera con texto casi igual al de Ventotascabile; 17163.06 no aparece en ninguna tienda. Una tienda duda de la HE 30. El taller confirma la Praktica 25.

Fuentes consultadas

Despiece oficial Sime Praktica HE 25, 8115000 (PDF)Pos. 091: 6332773, kit de sustitución de la tarjeta «VERA HE»
Manual oficial Sime Praktica HE, 6322942A (PDF)Parámetros tS y autocalibración al sustituir la tarjeta; tabla AL
Remle: placa Sime 63327736332773 y 6324950F como códigos originales; Praktica HE 25 y 30, Murelle One HE, Vera HE
Ventotascabile: scheda HAGC45-SM01 Sime 6324950HAGC45-SM01 de B&P, códigos 6324950 a 6324950I; Praktica y Vera HE 25 y 30
ricambipercaldaie.it: scheda HAGC45-SM01, 6332773 ex 6324950HAGC45-SM01 = 6332773 ex 6324950; Praktica y Vera HE
termicaricambi.com: scheda Sime 6332773 ex 6324950Calderas Sime 8115xxx, con la Praktica HE 25 (8115000)
Climatización Ibérica: repuestos Sime Praktica HE 25 y 30Placa de la HE 25 (sin código en el texto); dice que la HE 30 lleva otra electrónica
Arbo: kit de tarjeta Vera HE 6332773, sustituye al 6324950SKU 6332773, kit Vera HE; dice que sustituye al SIME6324950

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Sime; las marcas se citan para indicar compatibilidad.
