Placa electrónica Bertelli & Partners (B&P) DIMS44-BX01DIMS44-BX01Precio a consultar
Bertelli & PartnersFotos de esta unidad
1 / 3

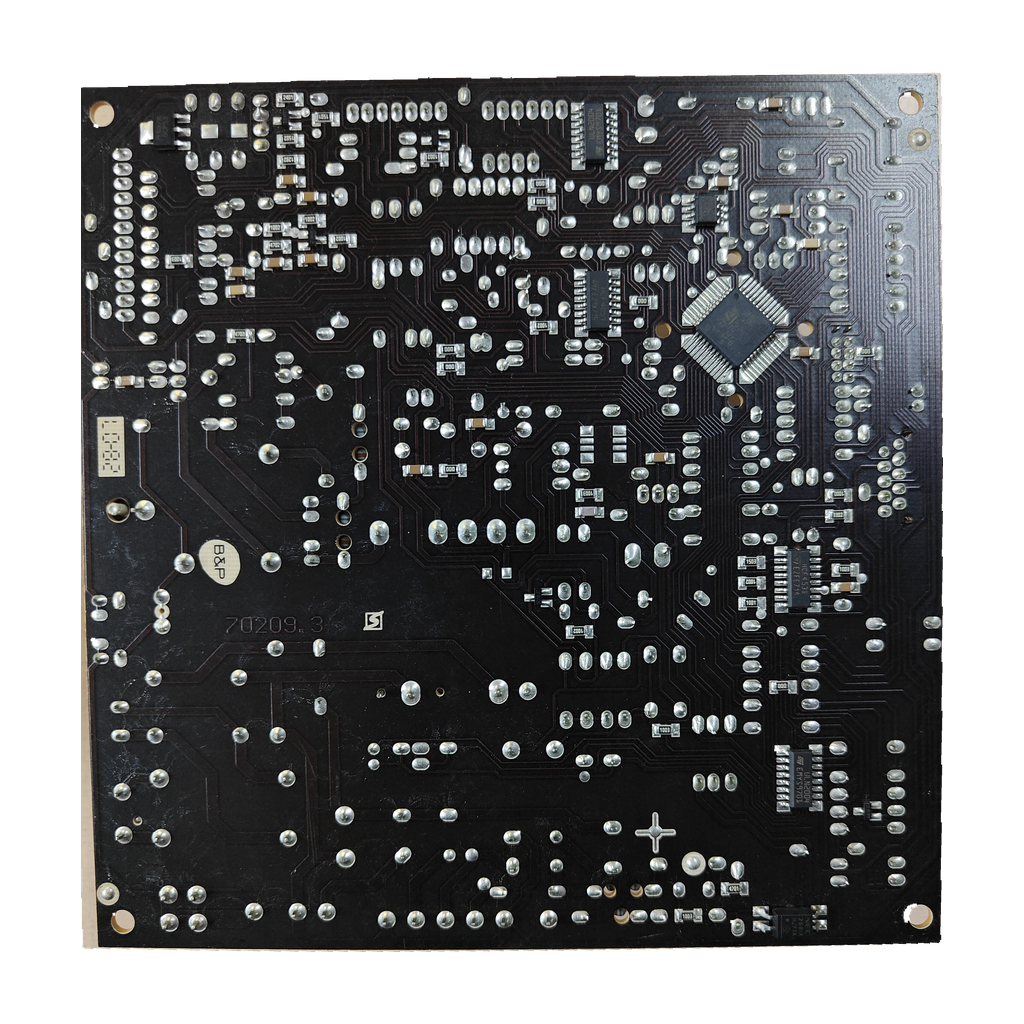

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Bertelli & PartnersCompatibilidad confirmada
Placa electrónica Bertelli & Partners DBM03 · 70209.3 para Ferroli DIVAtop F37
Referencia Ferroli39828411
La DBM03 (circuito 70209.3) es la placa de gestión de la Ferroli DIVAtop F37, confirmada por nuestro taller. Varias tiendas dan el kit como 39828411 «ex» 39820400; la lista de 2006 da 39820400 y las de 2009 y 2012, 39828411. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Kits 39828411 y 39820400
- Ferroli DIVAtop F37
- Fusible F3 1,5 A rápido
Todos los códigos de esta unidad4
- Referencia Ferroli
- 39828411
- Código del circuito
- 70209.3
- Código de la etiqueta
- DBM03
- SKU Ecoklima
- PLC349
El 39828411 sale de listas y tiendas; nuestra placa no lo lleva marcado. El 70209.3, el de la etiqueta, no consta en ninguna fuente externa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa de gestión de la caldera. El manual de la DIVAtop F 37 la dibuja en su esquema eléctrico como DBM03, junto a la tarjeta de display DSP05 PROG. Una tienda asocia su placa DBM03C de la Divatop F37 a averías de no encendido, reinicios y errores erráticos.
Compruébalo en tu placa

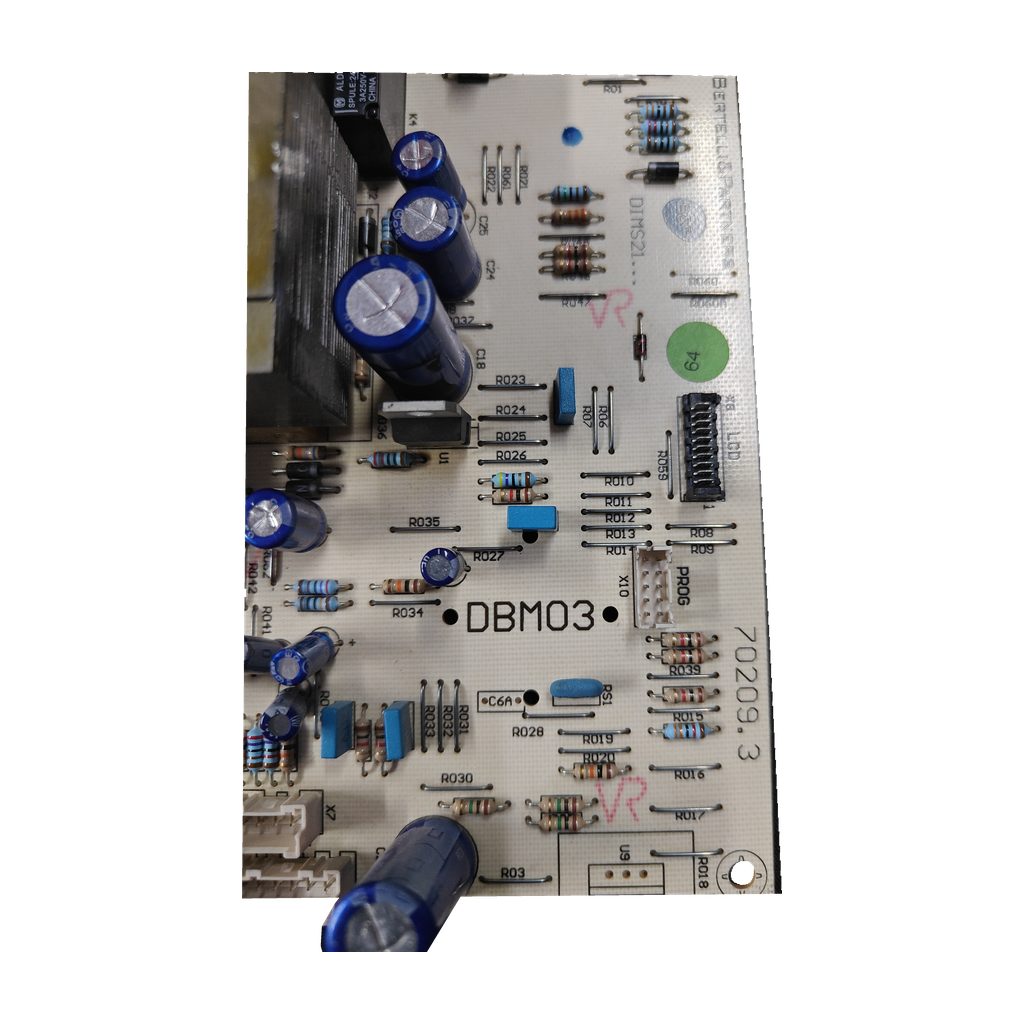

- Busca en la placa el marcado DBM03 y el circuito 70209.3. Conectores: LCD, PROG, X8 y X10.
- Compara con tu despiece: 39828411 («KIT CENTRALINA EL.») o 39820400 («KIT CENTRALINA DBM03», F37, 2006). Compara el código, no solo la letra: hay DBM03A y DBM03C.
- No la confundas con el display DSP05 (39820410) ni con la placa de la DIVATECH D F37 (38330326): son otras piezas.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos una foto de la etiqueta desde Contacto.
Códigos de esta pieza
| DBM03 | Designación marcada en la placa |
|---|---|
| 70209.3 | Código del circuito (serigrafía) |
| 39828411 | Listas Ferroli de la DIVAtop micro F37 (2012) y la 60 (2009) |
| 39820400 | Lista de la DIVAtop F37 (2006): «KIT CENTRALINA DBM03» |
| 39828410 | Lista de la Low NOx F32 (2007): I39828410 «DBM03 LOW NOX»; Antonelli: «ex» del 39828411 |
| 36508462 | Junto al 39828411 en las listas; Antonelli lo da impreso en la placa |
| DIMS43-FE01 | Modelo del kit según tiendas; no está en nuestra etiqueta |
| 16802.08 | Código Bertelli & Partners según Antonelli |
No la confundas con
- DSP05 (39820410)Tarjeta de display de la misma caldera · La nuestra es la de gestión DBM03
Calderas en las que va
7 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Ferroli DIVAtop F37Confirmada por nuestro taller · también en lista de 2006, manual y 1 tienda (DBM03C)
- Ferroli DIVAtop micro F372 listas de piezas (2012, 2009) + 4 tiendas (39828411)
- Ferroli DIVAtop micro C24, C32 y F323 tiendas por modelo (39828411)
- Ferroli DIVAtop 60 C24, C32, F24 y F323 orígenes o más por modelo; lista Ferroli 2009 en C32 y F32
- Ferroli DIVAtop micro LN F243 tiendas (39828411)
- Ferroli DIVAtop Low NOx F243 tiendas (39828411): Arbo, Atocha, Climatización Ibérica
- Ferroli FERdigit F24 y F323 tiendas (39828411)
Por confirmarPor confirmar
- Ferroli DIVAtop C24, C32, F24 y F322 tiendas con modelos; otras solo la familia DIVAtop
- Ferroli DIVAtop micro F242 tiendas con modelos (Antonelli, Airgas); otra solo en el título
- Ferroli DIVAtop micro LN C18, C24 y F32F32: Arbo y Airgas. C18 y C24: Airgas; Wolf solo en la descripción
- Ferroli DIVAtop Low NOx F322 tiendas con modelos; otra solo en la descripción; la lista de 2007 da I39828410
No sirve para
- Ferroli DIVATECH D F37Lleva otra placa: 38330326 (lista Ferroli 2021)
- Ferroli DIVATOP D HF24Lleva otra placa: 36510201 (lista Ferroli 2024)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- LCD / PROG / X10
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Datos de nuestro inventario
- Fusible F3
- 1.5 A rápido, 250 V
- Transformador integrado
- primario 230 V~, secundario 10 V~ · modelo 82144, potencia 10 VA, frecuencia 50 Hz, temperatura máx. 115 °C
- Relé K5
- ALD124, bobina 12 VDC, contacto 5 A 250 V~
- Relé montado
- inscripción parcial «SPULE: 24V...»
- Conectores/serigrafía de placa
- LCD, PROG, X8, X10
- Aplicación indicada en inventario
- Ferroli DIVAtop F37
- Marcado PCB
- 70209.3; LCD / PROG / X10
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende ni responde a ninguna orden.
Una tienda asocia la placa DBM03C, de la Divatop F37, a esta avería. Comprueba antes alimentación y fusible.
Códigos de error erráticos, reinicios espontáneos o bloqueos sin patrón claro.
La misma tienda los da como síntomas de su DBM03C; confírmalo con un técnico antes de cambiarla.
Señales de una tienda y de su placa DBM03C, no de una tabla del fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoFusible F3
Nuestra placa lleva F3 de 1,5 A rápido, 250 V. Mídelo en la tuya antes de darla por averiada.
Monta con un técnico
Trabaja a 230 V y con gas: que la monte un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo reconozco la placa DBM03 de una Ferroli DIVAtop?
Busca en la placa el marcado DBM03 y el circuito 70209.3; los conectores son LCD, PROG, X8 y X10. Las listas dan el kit 39820400 en la F37 (2006) y el 39828411 en la micro F37 (2012) y la 60 (2009).
¿Sirve esta placa DBM03 para mi Ferroli DIVAtop F37?
Sí. Nuestro taller la ha confirmado para la DIVAtop F37. Además, la lista de piezas de la F37 (2006) incluye el «KIT CENTRALINA DBM03» (39820400), el manual dibuja la tarjeta DBM03 y una tienda da una DBM03C para la Divatop F37. No vale para la DIVATECH D F37: lleva otra placa, la 38330326 (lista Ferroli de 2021).
¿Qué otras calderas Ferroli llevan la misma placa?
Con el 39828411, 3 o más fuentes la dan para la DIVAtop micro (C24, C32, F32, F37), la 60 (C24, C32, F24, F32), la micro LN F24, la Low NOx F24 y la FERdigit F24 y F32. Solo 2 para la DIVAtop C24, C32, F24 y F32, la micro F24, la micro LN F32 y la Low NOx F32 (lista de 2007: I39828410). La micro LN C18 y C24, 1 tienda con modelos.
¿Qué significan DBM03, 70209.3, 39828411 y 39820400?
DBM03 es la tarjeta de gestión: el manual la dibuja junto al display DSP05 PROG. 70209.3 es el código del circuito impreso, serigrafiado en la placa (dato del taller). 39828411 y 39820400 son códigos del kit: varias tiendas escriben «39828411 ex 39820400»; la lista de 2006 da 39820400 y las de 2009 y 2012, 39828411.
¿Es lo mismo DBM03, DBM03A y DBM03C?
Las fuentes escriben DBM03 (varias tiendas, con 39828411; la lista de 2006, con 39820400; la de 2007, «DBM03 LOW NOX» con I39828410), DBM03A LOW NOX (lista de 2009, I39828411) y DBM03C (varias tiendas, con 39828411). Ninguna explica qué cambia entre letras. La nuestra lleva DBM03.
¿Qué síntomas apuntan a esta placa?
Una tienda de recambios señala su placa DBM03C cuando la Divatop F37 no enciende, muestra errores erráticos, se reinicia sola, se bloquea sin patrón o tiene relés pegados o pistas quemadas. No es una tabla del fabricante ni sabemos si DBM03 y DBM03C son la misma placa: descarta antes alimentación y fusible.
¿Quién debe montar la placa y qué hay que tener en cuenta?
Conviene un técnico cualificado: trabaja a 230 V en una caldera de gas. Según el manual de Ferroli, con la caldera apagada la tarjeta sigue conectada, y hay que quitar el puente de la regleta antes de conectar termostato o reloj.
Cómo hemos verificado esta ficha
Bertelli & Partners DBM03Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
DBM03 consta en la lista de la F37 de 2006 (39820400), el manual y tiendas (39828411). Las listas discrepan: I39828410 es «DBM03 LOW NOX» (2007) y I39828411 «DBM03A LOW NOX» (2009); las tiendas añaden DBM03C. Nadie aclara si son la misma placa. El 70209.3 solo consta en nuestra etiqueta.
Fuentes consultadas
- Lista Ferroli de piezas DIVAtop micro F37 (PDF, 2012)B03: 39828411 KIT CENTRALINA EL.
- Manual de uso Ferroli DIVAtop F 37 (ManualsLib)Esquema eléctrico con la tarjeta DBM03
- Lista de piezas de la DIVAtop F37 (PDF, 2006)1B02: KIT CENTRALINA DBM03 39820400
- Lista de piezas DIVAtop micro F37 (PDF, 2009)B03: I39828411 TARJETA DBM03A LOW NOX
- Lista de piezas DIVAtop Low NOx F32 (PDF, 2007)B03: I39828410 TARJETA DBM03 LOW NOX
- Arbo: ficha del kit 39828411 DBM03DIVATOP y FERdigit
- Antonelli Ricambi: ficha del kit DBM03 3982841139828411 ex 39828410 y 39820400; Bertelli 16802.08
- Climatización Ibérica: ficha de la placa DBM03C I39828411F37 y Low NOx (DBM03C); síntomas
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ferroli ni de Bertelli & Partners; las marcas se citan para indicar compatibilidad.
