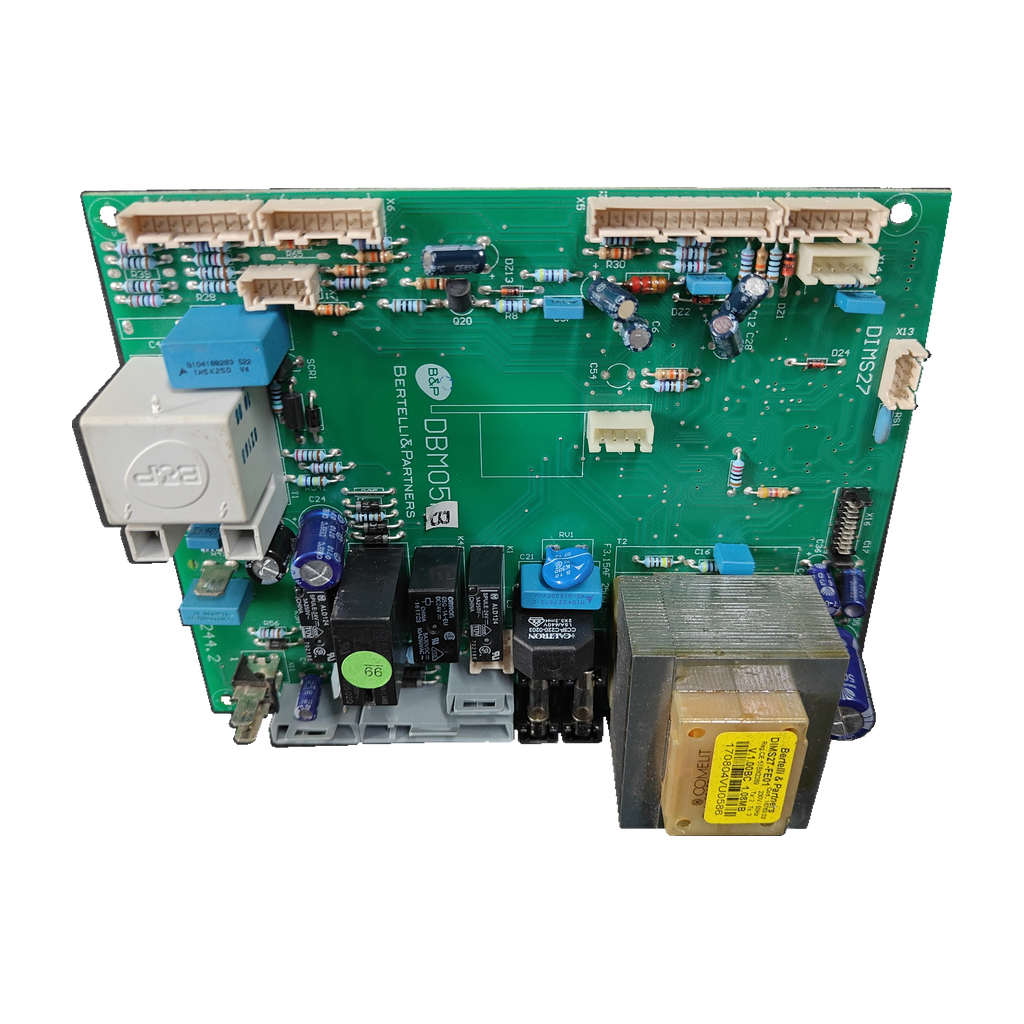

Placa electrónica Bertelli & Partners DBM05 · DIMS27-FE01 para Ferroli Econcept Top 35A: Pieza e identificador ampliado

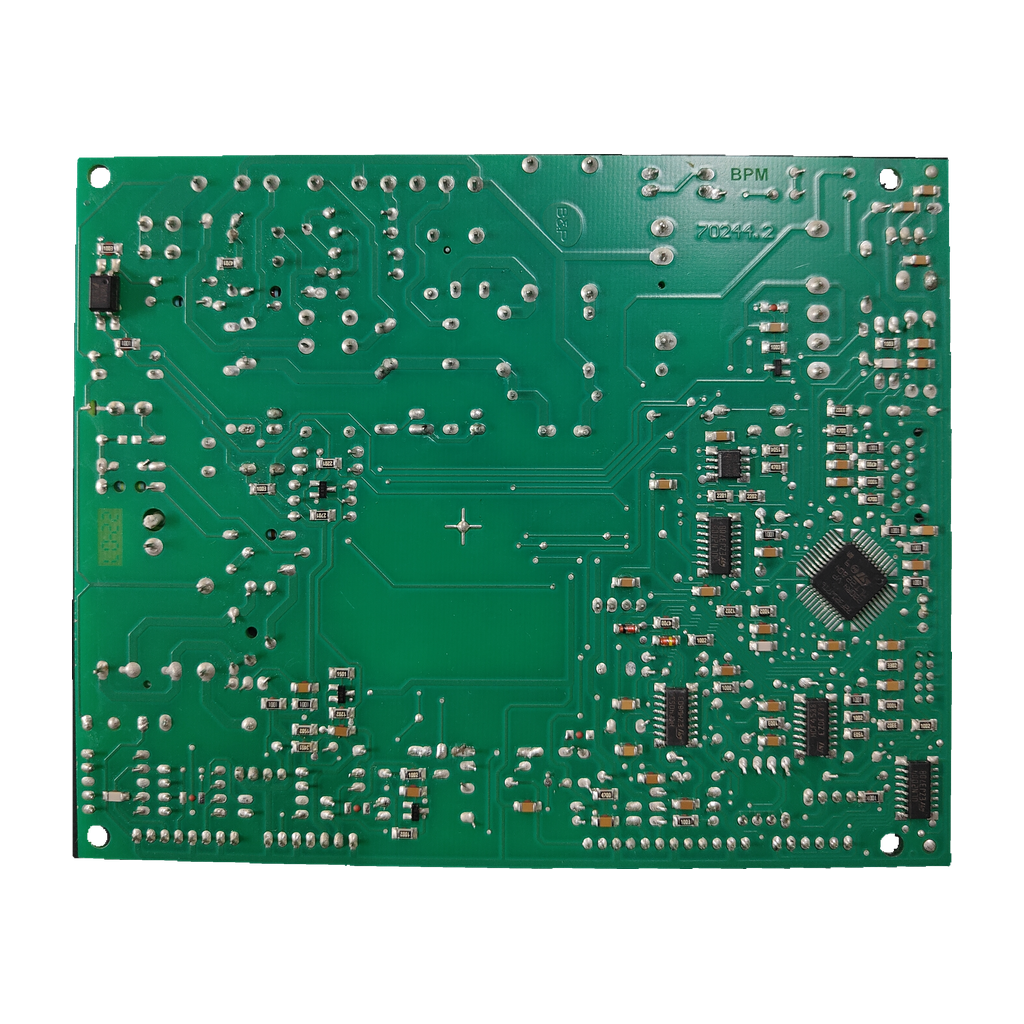

Placa electrónica Bertelli & Partners DBM05 · DIMS27-FE01 para Ferroli Econcept Top 35A: vista 2

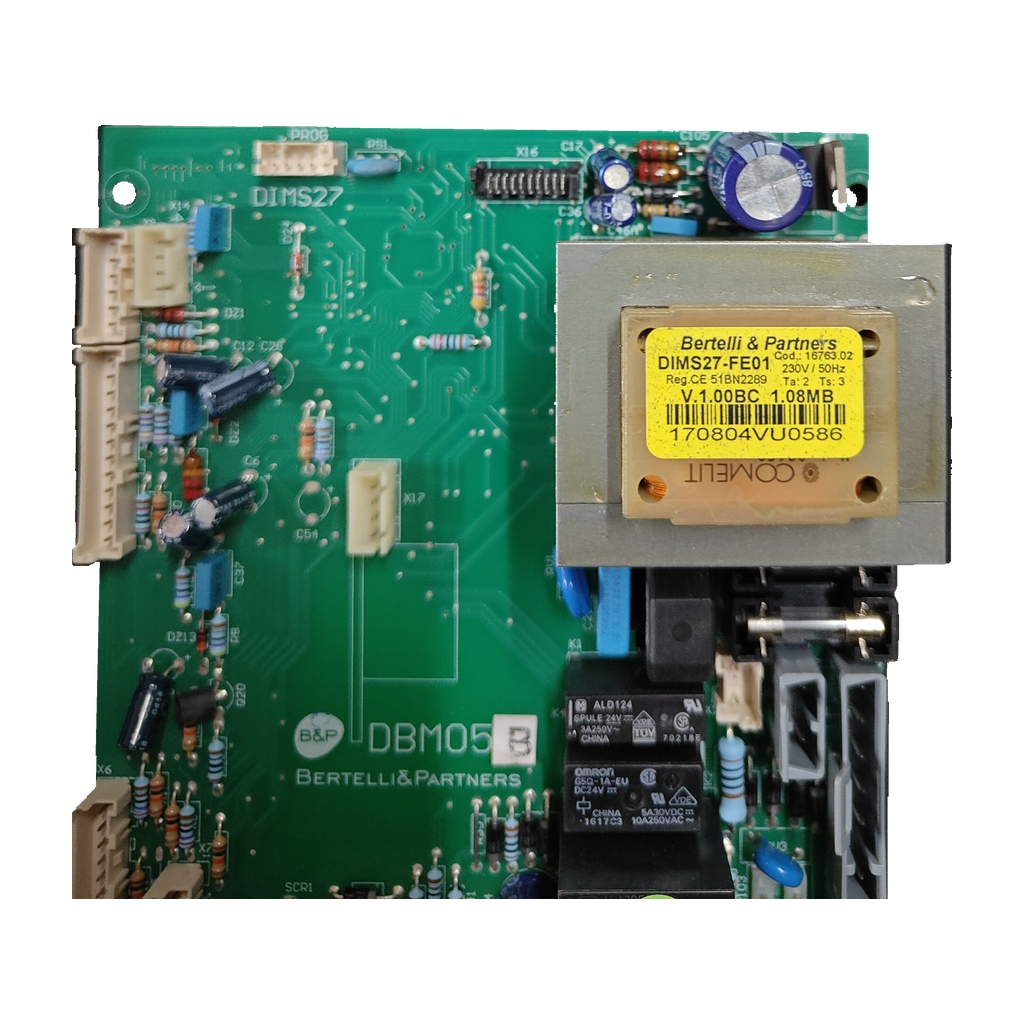

Placa electrónica Bertelli & Partners DBM05 · DIMS27-FE01 para Ferroli Econcept Top 35A: vista 3
Placa electrónica Bertelli & Partners DBM05 · DIMS27-FE01 para Ferroli Econcept Top 35A: vista 4
Bertelli & PartnersFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners DBM05 · DIMS27-FE01 para Ferroli Econcept Top 35A

Referencia Ferroli39829093

Placa electrónica Bertelli & Partners DBM05 (circuito DIMS27-FE01; ref. Ferroli 39829093 en tiendas), confirmada por nuestro taller para la Ferroli Econcept Top 35A y citada por 3 o más fuentes para las Econcept ST 25 y ST 35. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito DIMS27-FE01
  • Designación DBM05
  • Ref. tiendas 39829093
Todos los códigos de esta unidad4
Referencia Ferroli
39829093
Código del circuito
DIMS27-FE01
Modelo
DBM05
SKU Ecoklima
PLC365

39829093 y 36508014 vienen de tiendas; ningún documento oficial los cita.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Centralita electrónica de la caldera; las tiendas la ofrecen como recambio de las Ferroli Econcept y Fersystem.

Compruébalo en tu placa
  1. Busca en la placa el circuito DIMS27-FE01 y la designación DBM05; también lleva marcados 16763.02 y 70244.2.
  2. Compara con el código de recambio Ferroli 39829093 (y el kit 36508014), que usan las fichas de las tiendas.
  3. No la mezcles con otras placas: ninguna fuente une el 39820410 con la DBM05 ni con el 39829093, y una tienda alemana anuncia una DBM05 con 39822261 / 3293416 para la MegaLux 5/6/A, solo en el título.
  4. Comprueba en la placa de características que tu caldera es una Ferroli Econcept Top 35A, ST 25 o ST 35.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
DIMS27-FE01Código del circuito, marcado en la placa
DBM05Designación marcada en la placa
39829093Código de recambio Ferroli: 5 tiendas lo unen a la DBM05 y 5 a la DBM05D (2 orígenes: ricambipercaldaie.it con copias, y atrne.it)
36508014Kit centralina con 39829093 en Arbo, Pièces Express y ventotascabile.com
DBM05DTítulo en ricambipercaldaie.it (y copias) y atrne.it; rótulo en el esquema del manual ST
39829092 · 39829091Códigos que la 39829093 sustituye, según Arbo; easysav.com da la 39829091 como kit 36508012
16763.02 · 70244.2 · V1.00BC 1.08MBMarcados en la placa; ninguna fuente externa los cita
No la confundas con
  • 39820410Placa que gnesato.com da para la Top 35A y faustoricambi.it vende como display DSP05 · Otro código: ninguna fuente lo une con DBM05 ni con 39829093
  • 39822261 · 3293416Placa DBM05 que una tienda alemana anuncia para la Ferroli MegaLux 5/6/A · Otros códigos: ninguna ficha los une con DIMS27-FE01 ni con 39829093
  • 39829091 · DBM05BTarjeta que Sercatec da para la Top 35 A, Top 25 A y ST 25; iguala 39829093 con 39819091 · Arbo dice que 39829093 sustituye a 39829091; relación no aclarada

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Ferroli ECONCEPT TOP 35AConfirmada por nuestro taller · también en ricambipercaldaie.it (GPL y metano; solo tras comprobar la matrícula) y faustoricambi.it
  • Ferroli ECONCEPT ST 25 y ST 35Manual de la serie ST (rotula DBM05D) + 4 tiendas: ricambipercaldaie.it (solo tras comprobar la matrícula), faustoricambi.it, iso-chauffe.com y piecesxpress.com
Por confirmarPor confirmar
  • Ferroli ECONCEPT KOMBI ST 25 y KOMBI ST 353 tiendas, 2 orígenes: ricambipercaldaie.it (solo tras comprobar la matrícula) y piecesxpress.com; iso-chauffe.com repite la lista de 5 calderas de piecesxpress.com
  • Lamborghini FUTURIA SOLAR IN 150Las mismas 3 tiendas y salvedades que las Kombi ST
  • Ferroli ECONCEPT TOP 25A, TOP MICRO 25C y 35C, SOLAR ST 18 y 252 orígenes con modelo exacto: ricambipercaldaie.it (pide matrícula) y faustoricambi.it; gnesato.com solo da la familia
  • Ferroli ECONCEPT IN ST 251 origen con modelo exacto: ricambipercaldaie.it (pide matrícula); faustoricambi.it y gnesato.com solo dan la familia IN ST
  • Ferroli FERSYSTEM TOP 25A y 35A, TOP MICRO 25C y 35C, PW 25 y 35, BOX PW 25, SOLAR PW 182 orígenes con modelo exacto: ricambipercaldaie.it (pide matrícula) y faustoricambi.it; gnesato.com solo da la familia
  • Lamborghini FERSYSTEM TOP 351 origen: ricambiclimacaldaie.it
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Alimentacion marcada etiqueta de modulo
230V/50Hz
Ta / Ts etiqueta
2 / 3; sin atribuir unidad

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Transformador montado
Reg.CE 51BN2289; Ta 2; Ts 3
Fusible montado
F3.15A
Relé montado OMRON G5Q-1A-EU
DC24V; 10A250VAC
Relé montado ALD124
bobina 24 V; contacto 3 A 250 V~
Relé montado OMRON G2RL-1-E
24 VDC
Aplicación indicada en inventario
ECONCEPT TOP 35A

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible F3.15A

Lleva montado un fusible F3.15A. Si está fundido, busca antes la causa.

Monta con un técnico

Va en calderas de gas (las tiendas la listan en GPL y metano) y trabaja a 230 V: desconecta la red y que la monte un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo sé que es la placa de mi caldera?

Mira el circuito DIMS27-FE01 y la designación DBM05 (también 16763.02 y 70244.2). Las tiendas la venden con el código Ferroli 39829093, a veces con el kit 36508014.

¿Sirve para mi Ferroli Econcept Top 35A?

Sí. Nuestro taller la ha confirmado para la Econcept Top 35A; ricambipercaldaie.it (GPL y metano; solo tras comprobar la matrícula) y faustoricambi.it también la dan. Ningún despiece ni manual oficial leído la cita.

¿Sirve para una Econcept ST, Kombi ST o Futuria Solar In 150?

Según 3 o más fuentes, sí para la ST 25 y la ST 35: 4 tiendas (ricambipercaldaie.it solo tras comprobar la matrícula) y el manual ST. Kombi ST 25 y 35 y Futuria Solar In 150 no están verificadas: 3 tiendas las citan, pero ricambipercaldaie.it solo tras comprobar la matrícula e iso-chauffe.com y piecesxpress.com con la misma lista. Nuestro taller no las ha confirmado: envíanos por Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Y para una Top 25A, Top Micro, Solar ST o Fersystem?

No lo hemos confirmado. Con modelo exacto la dan ricambipercaldaie.it (pide matrícula) y faustoricambi.it; gnesato.com solo la familia. Son 2 orígenes: no basta para verificarla. Envíanos una foto de la etiqueta por Contacto.

¿Es lo mismo una DBM05 que una DBM05D?

Las tiendas las tratan como la misma pieza: 5 titulan DBM05D junto a DIMS27-FE01 (o DIMS27) y 39829093, pero son 2 orígenes (ricambipercaldaie.it con sus copias, con termogo.com como probable copia, y atrne.it); otras 5 con 39829093 la llaman DBM05. El manual ST rotula DBM05D, Sercatec vende una DBM05B (39829091, para la Top 35 A) y el manual del Fersystem Solar PW rotula DBM05C. Ninguna explica la diferencia: compara DIMS27-FE01.

¿La 39829093 sustituye a otros códigos?

Según Arbo, el kit DBM05 (36508014) con código 39829093 sustituye a los 39829092 y 39829091; solo lo dice esa tienda. Si tu placa lleva otro de esos códigos, envíanos una foto por Contacto.

¿Quién debe montarla?

Un instalador cualificado. El manual oficial de la Top 35A pide personal cualificado y desconectar el aparato de la red antes de intervenir.

Cómo hemos verificado esta ficha

Bertelli & Partners DBM05

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

5 tiendas escriben DBM05 con 39829093 y 5 DBM05D (2 orígenes: ricambipercaldaie.it con sus copias, y atrne.it). Conflicto: DBM05B (Sercatec) y DBM05C (manual del Solar PW). Copia ventotascabile.com; probable termogo.com (mismo título y ficha 2783, otra lista de modelos) y ricambiocaldaia.it.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners, Ferroli ni Lamborghini; las marcas se citan para indicar compatibilidad.
