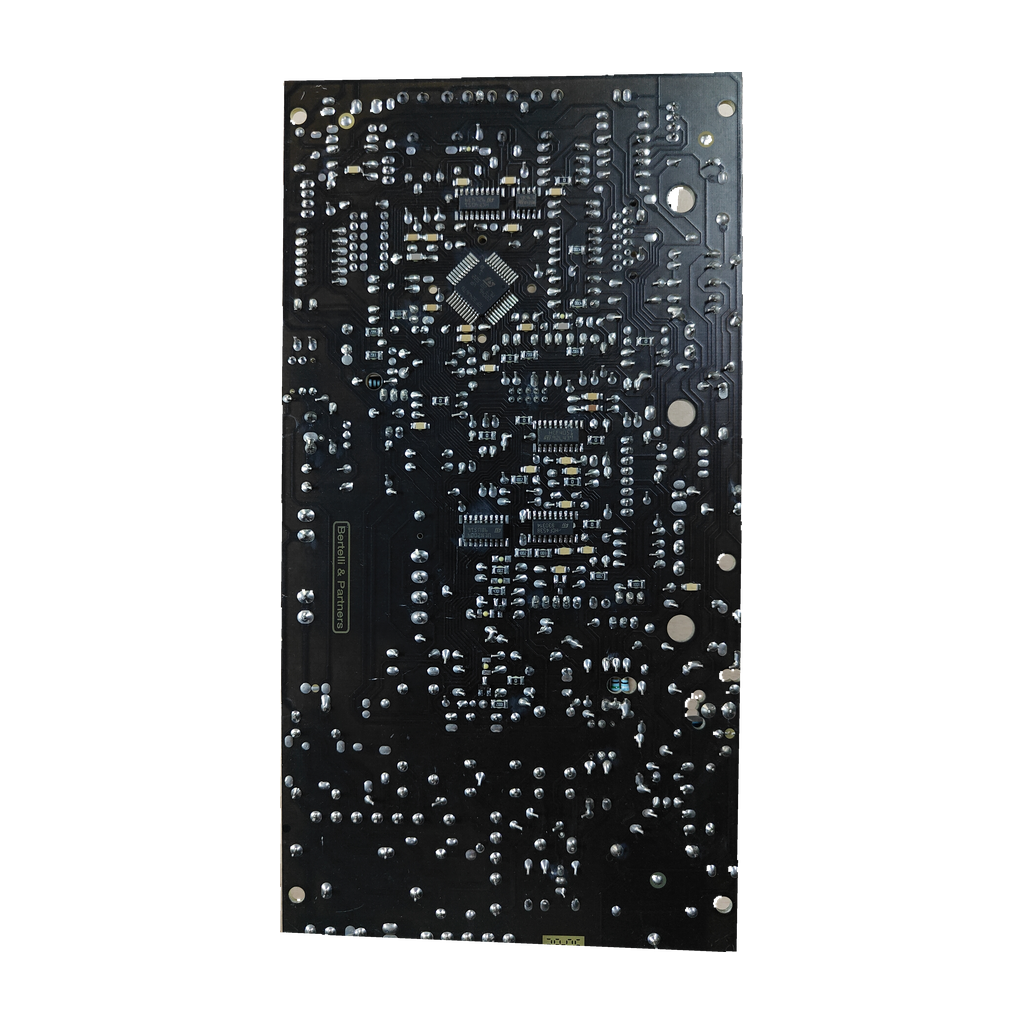

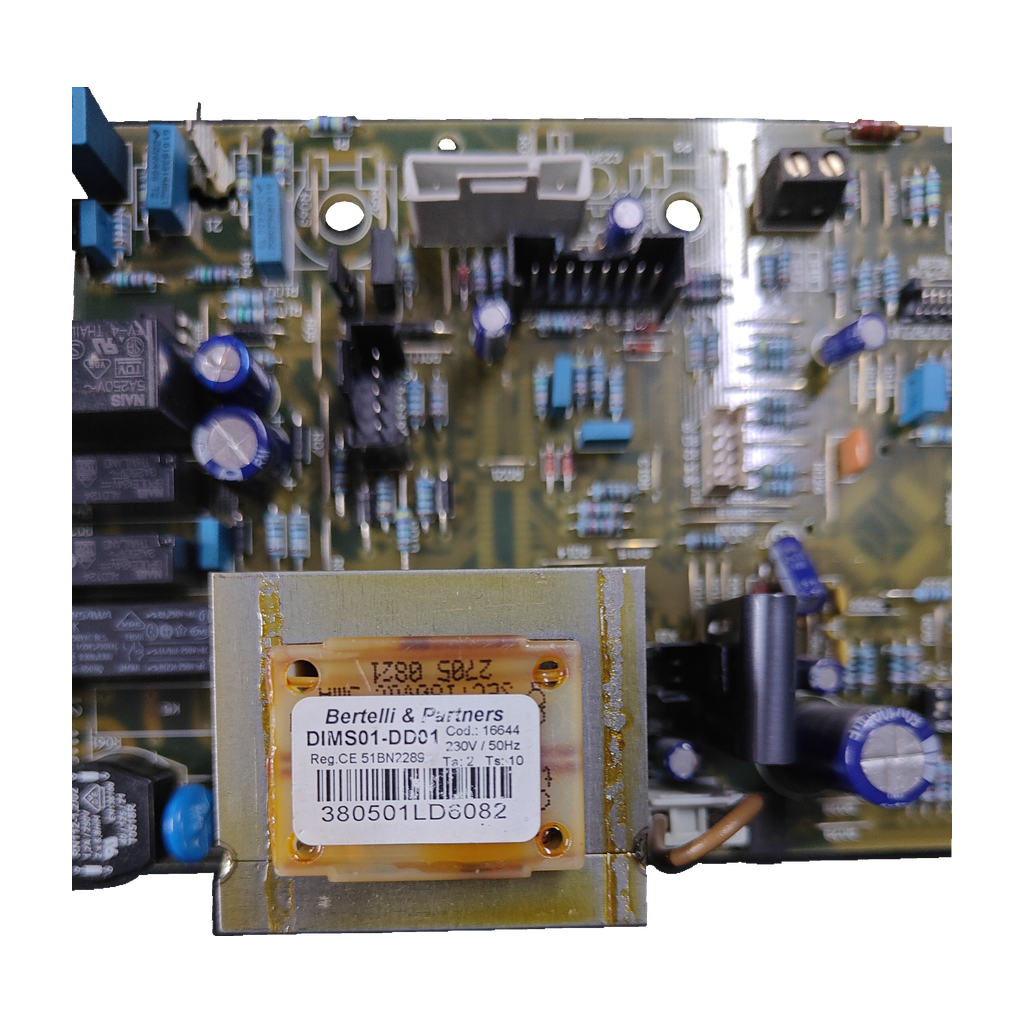

Placa electrónica Bertelli & Partners DIMS01-DDC1 · 16644 para Heatline HBK 124: Pieza e identificador ampliado

Placa electrónica Bertelli & Partners DIMS01-DDC1 · 16644 para Heatline HBK 124: vista 2

Placa electrónica Bertelli & Partners DIMS01-DDC1 · 16644 para Heatline HBK 124: Vista de componente

Bertelli & PartnersFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners DIMS01-DDC1 · 16644 para Heatline HBK 124

Código de la etiquetaDIMS01-DDC1

La DIMS01-DDC1 es una placa electrónica de control Bertelli & Partners (código visible 16644, registro CE 51BN2289, 230 V · 50 Hz) que nuestro taller ha confirmado para la caldera Heatline HBK 124. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Modelo DIMS01-DDC1
Código visible 16644
230 V · 50 Hz
Heatline HBK 124

Todos los códigos de esta unidad2

Código de la etiqueta: DIMS01-DDC1
SKU Ecoklima: PLC442

DIMS01-DDC1 y DIMS01-DD01 solo se diferencian en un carácter (C o 0) y ninguna fuente leída los da por equivalentes. Mira bien el modelo de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa de control de la caldera. Bertelli & Partners describe su gama DIMS como controles electrónicos digitales para aparatos de gas con quemador atmosférico o de premezcla: encendido y control del quemador y gestión del aparato. Las páginas de Bertelli & Partners que hemos leído no citan el código DIMS01-DDC1.

Compruébalo en tu placa

Busca en la placa el modelo DIMS01-DDC1 y el código visible 16644; también lleva el registro CE 51BN2289 y el marcado 380501LD6082.
Compara letra a letra el final del modelo: DDC1 (con C) no es DD01 (con cero), y ninguna fuente los da por equivalentes.
No te fíes solo del registro CE 51BN2289: también aparece en una placa DIMS08-DD01 (código 16664) y en el anuncio de una Ferroli DIMS06-FE01.
Comprueba en la placa de características que tu caldera es una Heatline HBK 124.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

DIMS01-DDC1	Modelo de la placa marcado en la unidad (también se escribe DIMS01DDC1 o DIMS01 DDC1)
16644	Código visible de la placa
51BN2289	Registro CE marcado en la placa
380501LD6082	Marcado adicional de la placa (también 380501 LD6082)

No la confundas con

DIMS01-DD01Código casi igual: una tienda española vende con él la placa de la Heat Line HK B130 y una tienda turca lo usa como etiqueta «Bertelli & Partnser DIMS01-DD01» · Cambia un carácter (DD01 en lugar de DDC1) y ninguna fuente lo da por la misma pieza
DIMS01 - TH01Placa Bertelli&Partners de una tienda rumana («Placa centrala termica și pompa de căldură») · Empieza igual (DIMS01) pero el sufijo es otro: no se ha visto que sea esta placa
DIMS08-DD01 · 16664Placa Bertelli & Partners de una tienda húngara, con el mismo registro CE 51BN2289 · Otro modelo (DIMS08) y otro código (Cod. 16664 según la tienda, en lugar de 16644)
MF08FA · DIMS06-FE01Placa Ferroli (card control unit) anunciada para la Ferroli Domicompact F 24, con 51bn2289 en la descripción · Otra marca y otro modelo: el registro CE solo no identifica la placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Heatline HBK 124Confirmada por nuestro taller

No sirve para

Ferroli Domicompact F 24Una tienda anuncia para ella otra placa: MF08FA / DIMS06-FE01
Heat Line HK B130Una tienda la ofrece con la placa DIMS01-DD01 (código distinto; 1 fuente)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Alimentación: 230 V / 50 Hz
Ta: 2
Ts: 10

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

Haz una foto de DIMS01-DDC1, 16644, 51BN2289 y 380501LD6082 en tu placa y compárala con la de la ficha antes de pedir.

Monta con un técnico

La placa trabaja a 230 V: recomendamos que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El modelo, DIMS01-DDC1, va marcado en la placa; el código visible es 16644. Compara también el registro CE 51BN2289 y el marcado adicional 380501LD6082. La placa se alimenta a 230 V / 50 Hz.

¿Sirve para mi Heatline HBK 124?

Sí. Nuestro taller ha confirmado esta placa para la Heatline HBK 124. Si tu caldera es otra versión, envíanos por Contacto una foto de la placa y de la placa de características.

¿Vale para otras calderas, como la Ferroli Domicompact F 24 o la Heat Line HK B130?

Nuestro taller solo la ha confirmado para la Heatline HBK 124. Una tienda anuncia para la Ferroli Domicompact F 24 otra placa, la MF08FA DIMS06-FE01, con 51bn2289 en la descripción. Otra tienda vende para la Heat Line HK B130 la placa DIMS01-DD01. No la pidas para otra caldera sin comparar los marcados.

¿Qué significan DIMS01-DDC1, 16644, 51BN2289 y 380501LD6082?

DIMS01-DDC1 es el modelo de la placa, 16644 su código visible, 51BN2289 el registro CE y 380501LD6082 un marcado adicional. DIMS es el nombre de la gama de controles digitales de Bertelli & Partners para aparatos de gas, pero las páginas de Bertelli & Partners que hemos leído no citan este código ni explican el sufijo DDC1.

¿Es lo mismo DIMS01-DDC1 que DIMS01-DD01?

Ninguna fuente que hayamos leído lo dice. Los dos códigos solo se diferencian en un carácter (C o 0). Una tienda vende la placa DIMS01-DD01 para la Heat Line HK B130 y una tienda turca la usa como etiqueta de producto sin describirla. Mira bien el de tu placa o envíanos una foto por Contacto.

¿Basta el registro CE 51BN2289 para saber si es mi placa?

No. 51BN2289 también aparece en una placa DIMS08-DD01 con código 16664 (la tienda húngara lo escribe como «Cod.») y en el anuncio de una Ferroli DIMS06-FE01. Lo que identifica a la tuya es el modelo DIMS01-DDC1 y el código visible 16644; ojo, 16664 y 16644 se parecen.

¿Quién conviene que la monte?

Recomendamos que la monte un técnico cualificado, porque la placa trabaja a 230 V / 50 Hz. Antes de montarla, compara con la tuya el modelo DIMS01-DDC1 y el código 16644.

Cómo hemos verificado esta ficha

Bertelli & Partners DIMS01-DDC1

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Identidad, códigos y compatibilidad con la Heatline HBK 124 confirmados por nuestro taller. Sin despiece oficial ni fuente externa que cite DIMS01-DDC1, 16644 o 380501LD6082.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Heatline; las marcas se citan para indicar compatibilidad.
