Placa electrónica Bertelli & Partners DIMS02-IM01 · 1.024088 para Immergas Eolo Maior: Pieza e identificador ampliado
Placa electrónica Bertelli & Partners DIMS02-IM01 · 1.024088 para Immergas Eolo Maior: vista 2
Placa electrónica Bertelli & Partners DIMS02-IM01 · 1.024088 para Immergas Eolo Maior: vista 3
Bertelli & PartnersFotos de esta unidad
1 / 3

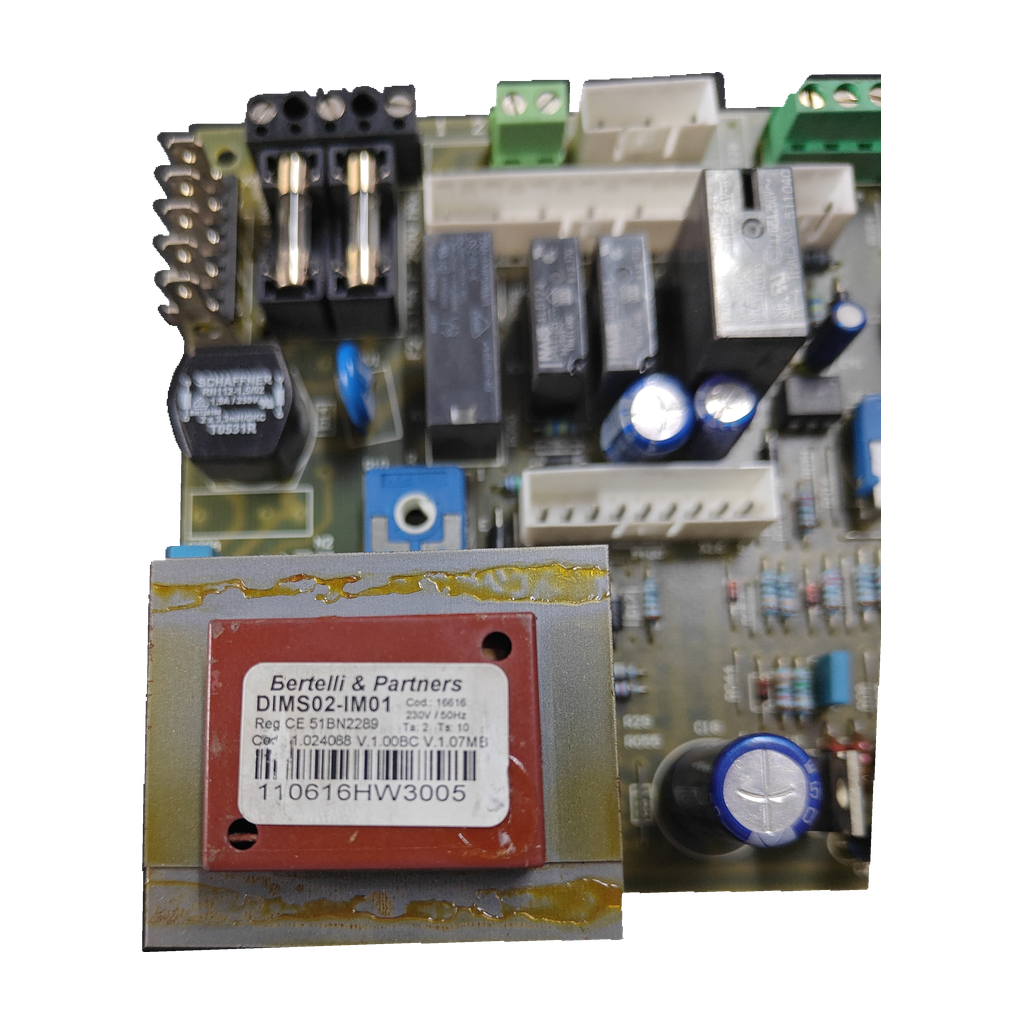

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners DIMS02-IM01 · 1.024088 para Immergas Eolo Maior

Referencia Immergas1.024088

La 1.024088 (DIMS02-IM01) es la placa de encendido y regulación Bertelli & Partners de la Immergas Eolo Maior 2 / YKW VIP, confirmada por nuestro taller. Fuentes externas la dan también para Eolo Maior 24, 28 y 32 kW y Nike Maior 24 y 28 kW. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Immergas 1.024088
  • B&P DIMS02-IM01
  • Eolo Maior 24 · 28 · 32 kW
  • 230 V · 50 Hz
Todos los códigos de esta unidad4
Referencia Immergas
1.024088
Código del circuito
DIMS02-....
Código de la etiqueta
DIMS02-IM01
SKU Ecoklima
PLC408

Tiendas italianas: DIMS02-IM01 = 1.049067 (ex 1.031865, 1.018199). Boilerparts: 1.024088 = DIMS02-IM03. Ninguna lista oficial iguala esos códigos.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Se ocupa del encendido y de la regulación del quemador; las listas de Immergas la llaman «Ignition and adjustment card».

Compruébalo en tu placa
  1. Compara la referencia 1.024088 y la designación DIMS02-IM01 con tu placa.
  2. Mira la matrícula de tu caldera: las listas dan un inicio de serie (p. ej. 2447952), no un final.
  3. No la confundas con la 1.018199, la 1.031865, la 1.049067 ni la DIMS02-IM03: las citan otras listas y tiendas.
  4. Comprueba que tu modelo figura entre las calderas de esta ficha.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envía desde Contacto una foto de la placa y de la caldera.
Códigos de esta pieza
1.024088Referencia Immergas; pos. 81 en listas del Maior 28 VIP, Maior 32 y Eco 24
DIMS02-IM01Designación de la placa, Bertelli & Partners
DIMS02-IM03Designación que Boilerparts da a la 1.024088 (Teploport lo repite) y Sercatec a la 1.049067
1.024840 / 1.028943Códigos que Boilerparts y Sercatec listan junto a la 1.024088
16616Código adicional marcado en la unidad
No la confundas con
  • 1.018199Código anterior según tiendas italianas; pos. 81 en listas con inicio de serie de 2004-2005 · Esas listas la dan en los aparatos 3.015328, 3.015330, 3.015403 y 3.015902; las de 2007 (3.015278, 3.015397, 3.015398) dan la 1.024088. La unidad que vendemos es la 1.024088: compara con tu placa la referencia 1.024088 y el marcado DIMS02-.
  • 1.031865 / 1.049067Códigos que las tiendas dan a DIMS02-IM01 o a la sucesora de la 1.024088 · Ricambi Caldaie Online: DIMS02-IM01 = 1.049067. Sercatec: 1.049067 ex 1.024088. Ooowest: 1.031865 «análogo». Ninguna lista oficial los iguala.

Calderas en las que va

9 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Immergas Eolo Maior 2 / YKW VIPConfirmada por nuestro taller
  • Immergas Eolo Maior 24 KW3 fuentes: Boilerparts/Teploport, Ooowest y Sercatec · lista Immergas de 2004 (3.015328): 1.018199
  • Immergas Eolo Maior 28 KW3 fuentes: Boilerparts/Teploport, Ooowest y Sercatec · lista Immergas de 2004 (3.015330): 1.018199
  • Immergas Eolo Maior 32 KWLista Immergas (copia; aparato 3.015397) + 3 tiendas: Boilerparts/Teploport, Ooowest y Sercatec
  • EOLO MAIOR 24 KW EXPORT 88AENConfirmada por nuestro taller
  • EOLO MAIOR 24 KW VIPConfirmada por nuestro taller
  • EOLO MAIOR 28 KW VIPConfirmada por nuestro taller
  • EOLO ECO 24 KWConfirmada por nuestro taller
  • Immergas Nike Maior 24 KW y 28 KW3 fuentes: Boilerparts/Teploport, Ooowest y Sercatec
Por confirmarPor confirmar
  • Immergas Nike Maior 28 KW X; Eolo Extra 24, 28, 32 y 32 X KW2 fuentes: Boilerparts/Teploport y Sercatec; el Extra 28 Export 131AE, además su lista Immergas (pos. 81)
  • Immergas Eolo Eco 28 KW; Extra Intra 24 a 32 X KW1 fuente: Sercatec
No sirve para
  • Immergas Maior Eolo 28 4 E 159AE (aparato 3.020923)Su lista (copia de un distribuidor ucraniano; inicio 4298757) lleva otra placa: pos. 79 = 1.028173.
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Calderas y alcance por número de serie

Immergas
EOLO MAIOR 2 / YKW VIPCompatibilidad validada; denominación conservada literalmente.
Immergas
EOLO MAIOR 24 KW EXPORT 88AENBOM oficial: aparato 3.015902; matrícula inicial 2587252 (08/01/08); pos. 81 = 1.024088.
Immergas
EOLO MAIOR 24 KW VIPDespiece alojado por distribuidor: aparato 3.015403; inicio 2418003 (15/06/07); pos. 81 = 1.024088.
Immergas
EOLO MAIOR 28 KW VIPDespiece alojado por distribuidor: aparato 3.015398; inicio 2447952 (07/09/07); pos. 81 = 1.024088.
Immergas
EOLO MAIOR 32 KWDespiece alojado por distribuidor: aparato 3.015397; inicio 2397543 (05/09/07); pos. 81 = 1.024088.
Immergas
EOLO ECO 24 KWDespiece alojado por un tercero: aparato 3.015278; inicio 2276732 (14/06/07); pos. 81 = 1.024088.

La aplicación oficial es para el aparato 3.015902 desde la matrícula 2587252. Los demás Maior/Eco indicados proceden de copias de despiece alojadas por distribuidores. En todos los casos, el inicio de serie no indica el fin del rango; el vínculo OEM de DIMS02-IM01 con cada revisión no consta en esas listas. Coteja la matrícula y la referencia instalada antes de sustituir.

Identificadores y datos registrados

Designación de placa
DIMS02-IM01; cruce comercial con 1.024088, no confirmado por una tabla OEM de revisión
Referencia de recambio
1.024088; el BOM oficial la denomina placa de encendido y modulación
Código de PCB
DIMS02-.... (transcripción)
Código adicional registrado
16616; sin función ni correspondencia técnica confirmada
Alimentación indicada
230 V / 50 Hz; dato transcrito, no especificación de la revisión publicada por B&P
Parámetros indicados
Ta: 2 · Ts: 10; sin interpretación funcional confirmada
Registro CE indicado
51BN2289; no utilizado para probar compatibilidad
Revisiones/etiquetas indicadas
V.1.00BC / V.1.07M/S; significado y correspondencia con series no publicados
Relé registrado
JS24N-K; bobina 24 V CC y contactos 10 A/250 V CA, 5 A/30 V CC, según transcripción
Rating del relé
No confirmado para la variante exacta; no equivale a la capacidad de la placa. El datasheet consultado muestra otra designación de variante y ratings condicionados
Filtro indicado en inventario
RN112-15/02; sin ficha exacta que confirme sus valores

Referencia y designación de placa

1.024088
Referencia de pieza; el BOM oficial la llama placa de encendido y modulación para EOLO MAIOR 24 KW EXPORT 88AEN, posición 81.
DIMS02-IM01
Designación de la placa; un catálogo comercial la cruza con 1.024088, sin tabla OEM de equivalencia localizada.

Sustituciones no confirmadas

1.049067 / 1.031865 / DIMS02-IM03
Cruce de sustitución publicado por vendedores; no confirmado por boletín OEM para esta placa/revisión.

Antes de cambiar la placa

Lo que revisa el técnico
Referencia y matrícula

Contrasta 1.024088, DIMS02-IM01 y tu matrícula con la lista.

Monta con un técnico

Trabaja a 230 V y controla el encendido de una caldera de gas.

Preguntas frecuentes

13 preguntas

¿Qué códigos debo comparar en mi placa?

Compara la referencia Immergas 1.024088 y la designación DIMS02-IM01 de Bertelli & Partners; el marcado del circuito de esta unidad empieza por DIMS02-. La unidad lleva además el código 16616. Las listas de Immergas la llaman «Ignition and adjustment card» (pos. 81).

¿Qué calderas ha confirmado el taller para esta placa?

Nuestro taller la ha confirmado para la Immergas Eolo Maior 2 / YKW VIP. Para las demás, la ficha usa fuentes externas: compara matrícula y referencia, o envía desde Contacto una foto de la placa y de la caldera.

¿Sirve para mi Eolo Maior 24, 28 o 32 kW o para el Eolo Eco 24?

Maior 24, 28 y 32 kW: la dan 3 fuentes externas (Boilerparts/Teploport, Ooowest y Sercatec); el Maior 32, además, su lista Immergas con 1.024088 en la pos. 81. Eco 24 y Maior 28 VIP: 2 fuentes (su lista Immergas y Sercatec). Maior 24 VIP: solo Sercatec.

¿Sirve para una Nike Maior o una Eolo Extra?

Nike Maior 24 y 28 kW: la dan 3 fuentes (Boilerparts/Teploport, Ooowest y Sercatec). Nike Maior 28 X y Eolo Extra 24, 28, 32 y 32 X: 2 fuentes; el Extra 28 Export 131AE, además, una lista Immergas (pos. 81). Para comprobarlo, llama al 919 931 595 o envía una foto desde Contacto.

¿En qué se diferencia de la 1.018199, la 1.031865 y la 1.049067?

Las tiendas italianas dan DIMS02-IM01 como 1.049067 (ex 1.031865 y 1.018199); Sercatec da la 1.024088 como «ex» de la 1.049067. Listas Immergas de 2004-2005 llevan la 1.018199 en los aparatos 3.015328, 3.015330, 3.015403 y 3.015902; las de 2007 llevan la 1.024088. Compara la referencia instalada.

¿La placa es DIMS02-IM01 o DIMS02-IM03?

Nuestro taller la confirma como DIMS02-IM01 con la referencia 1.024088. Boilerparts la titula DIMS02-IM03 (Teploport lo repite); las tiendas italianas dan DIMS02-IM01 con 1.049067. Ninguna tabla oficial lo aclara: no des por intercambiables IM03 ni 1.049067 sin comprobar matrícula y referencia.

¿Quién debe montarla y qué compruebo antes?

Un técnico cualificado: la placa trabaja a 230 V / 50 Hz y controla el encendido de una caldera de gas. Antes de cambiarla, compara tu matrícula con el inicio de serie de la lista: ese inicio no marca el final del rango.

¿Qué modelo tiene una aplicación confirmada en una BOM oficial?

El despiece oficial consultado asigna 1.024088 al EOLO MAIOR 24 KW EXPORT 88AEN, aparato 3.015902, desde la matrícula 2587252.

¿Qué otros modelos aparecen con 1.024088?

Seis copias de despiece alojadas por distribuidores la listan para Maior 24 VIP, Maior 28 VIP, Maior 24, Maior 28, Maior 32 y Eolo Eco 24. La tabla muestra código de aparato e inicio de serie; los documentos no indican fin de serie ni revisión DIMS.

¿DIMS02-IM01 y 1.024088 están unidos por una tabla del fabricante?

No se localizó esa tabla. Un catálogo de recambios enlaza ambos códigos, pero la página de B&P solo documenta la familia DIMS.

¿1.049067/DIMS02-IM03 sustituye directamente esta placa?

No queda confirmado por documentación OEM. No debe tomarse como intercambiable sin comprobar matrícula y referencia de la unidad.

¿Qué significan Ta 2 y Ts 10?

Son los valores registrados; no se encontró una leyenda OEM que permita interpretar su función para esta revisión.

¿Los amperajes del JS24N-K son capacidad de la placa?

No. Son datos registrados del relé; no se confirmó la variante exacta ni se deben trasladar esos valores al conjunto de la placa.

Cómo hemos verificado esta ficha

Bertelli & Partners DIMS02-IM01

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

3 orígenes independientes unen la 1.024088 con la placa de encendido y regulación de los Maior; ninguno la une a DIMS02-IM01; listas de 2004-2005 dan 1.018199 en los aparatos 3.015328, 3.015330, 3.015403 y 3.015902.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Immergas; las marcas se citan para indicar compatibilidad.
