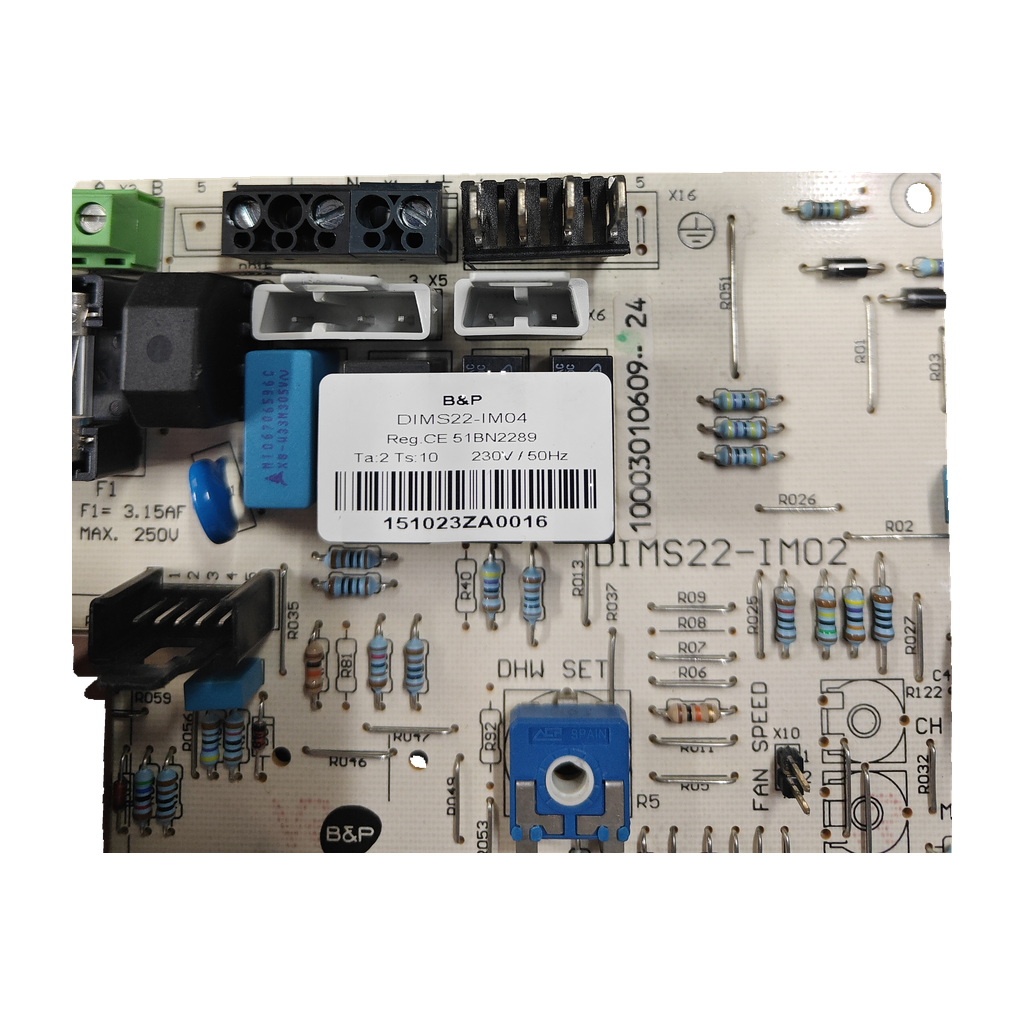

Placa electrónica Bertelli & Partners DIMS22-IM04 · 1.027616 para Immergas Victrix 26 KW: Pieza e identificador ampliado

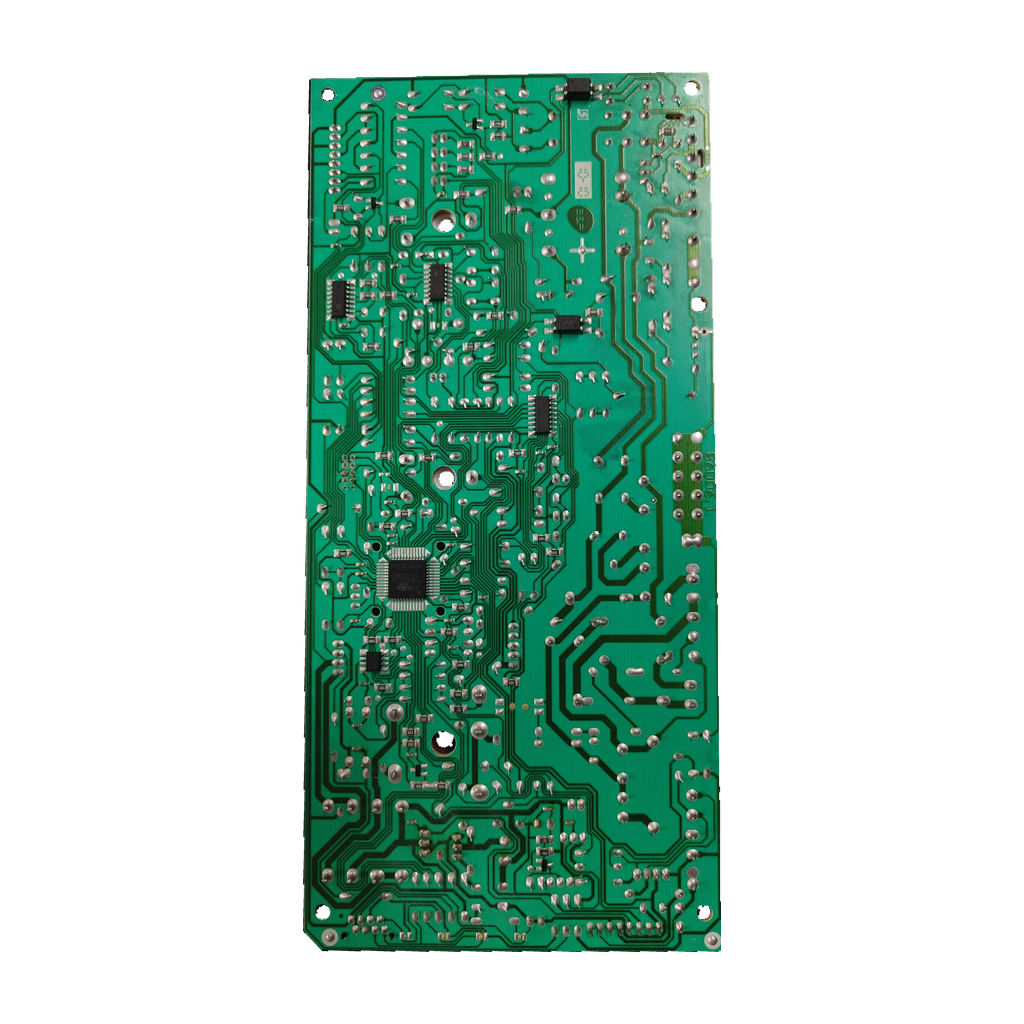

Placa electrónica Bertelli & Partners DIMS22-IM04 · 1.027616 para Immergas Victrix 26 KW: vista 2

Placa electrónica Bertelli & Partners DIMS22-IM04 · 1.027616 para Immergas Victrix 26 KW: vista 3

Bertelli & PartnersFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners DIMS22-IM04 · 1.027616 para Immergas Victrix 26 KW

Referencia Immergas1.027616

La DIMS22-IM04 (Immergas 1.027616 / 1.036495) es la placa electrónica de regulación de la Immergas Victrix 26 KW, confirmada por nuestro taller. Tres o más fuentes la dan también para la 24 KW y la Zeus 26 KW. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

DIMS22-IM04 · DIMS22-IM02
Immergas 1.027616 / 1.036495
230 V · 50 Hz
F1 3,15 A tipo F

Todos los códigos de esta unidad4

Referencia Immergas: 1.027616
Código del circuito: DIMS22-IM02
Código de la etiqueta: DIMS22-IM04
SKU Ecoklima: PLC409

Las tiendas la presentan como Immergas; esta unidad dice Bertelli & Partners. No coinciden en cuál código es el vigente.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de regulación de la Victrix: las listas de recambios de Immergas la llaman «PCB» (1.027616) y «Scheda di regolazione» (1.036495).

Compruébalo en tu placa

Busca en la placa DIMS22-IM04 y el código del circuito DIMS22-IM02; la etiqueta lleva además 1.027616, 51BN2289 y 151023ZA0016.
Compara con el despiece de tu caldera: el código Immergas suele ser 1.027616 o 1.036495 (algunas tiendas añaden 1.025476 y 1.023651).
No te fíes solo de 51BN2289: otra placa lo lleva. No la confundas con la HDIMS10-IM01 (3.029202) ni con la 1.038586.
Comprueba que tu modelo es Victrix 26 KW, 24 KW o Zeus 26 KW; si no, compara el código de tu despiece.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

DIMS22-IM04	Designación marcada en la pieza; así la nombran las tiendas
DIMS22-IM02	Código del circuito, marcado en la placa; elektroda.pl lo cita como placa de una Victrix Zeus
1.027616	Marcado en la pieza. Código oficial en el despiece de la Victrix X 24 2 I Export 47D («PCB»)
1.036495	Código oficial en el despiece de la Victrix Zeus 26 ERP («Scheda di regolazione»)
1.025476 · 1.023651	Los listan tiendas junto a 1.027616 y 1.036495: 1.025476 en ep-shop.hu, arbobari.it, ricambirapidi.it, ricambipercaldaie.it y termogo.com; 1.023651 en los tres primeros
51BN2289	Marcado en la etiqueta; no es exclusivo de esta placa
151023ZA0016	Código marcado en la etiqueta
COD.05250305	Transformador montado en la placa: 0,2 VA · 50/60 Hz

No la confundas con

51BN2289CE-51BN2289 en una placa Manaut DIMS11-SA06 (openclima.com) · No identifica esta placa por sí solo: compara DIMS22-IM04 y 1.027616

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Immergas Victrix 26 KWConfirmada por nuestro taller · también en tiendas italianas, fokabt.hu y arbogroup.eu
Immergas Victrix 24 KW3 orígenes: tiendas italianas (cuentan 1), arbogroup.eu y katilas.zzz.com.ua / instalator.com.ua (mismo listado, cuentan 1)
Immergas Victrix Zeus 26 KW6 orígenes: tiendas italianas, fokabt.hu, arbobari.it, ep-shop.hu, tecnofrasca.it y ricambirapidi.it

Por confirmarPor confirmar

Immergas Victrix 12 KW X2 orígenes: tiendas italianas y dilynakotle.cz
Immergas Victrix Zeus 26 ERP2 orígenes: lista oficial Immergas (1.036495) y tiendas italianas
Immergas Victrix X 24 2 I Export (47D)2 orígenes: lista oficial Immergas (1.027616) y fokabt.hu; ep-shop.hu y delawi.pl la dan sin «Export»
Immergas Victrix 26 2 I Export (48D)2 orígenes: lista de recambios (1.027616) y fokabt.hu; delawi.pl la da como «26 2 I»
Immergas Victrix X 12 2 I Export y Zeus 26 1 I1 origen: fokabt.hu
Immergas Victrix Zeus 26 2 ErP1 origen: sparepartsboilers.com
Immergas Victrix 24 KW Plus y las Intra (24 KW, 24 KW Plus, 26 KW y 26 KW Plus)1 origen: tiendas italianas; ricambirapidi.it no indica la potencia

No sirve para

Immergas Victrix Exa 24 y Exa 28Otra placa: HDIMS10-IM01 (3.029202), según antonelli-ricambi.com
Immergas Victrix Zeus Superior 26 2 ERPOtra placa: 1.038586, según su lista de recambios

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Alimentacion marcada en etiqueta de modulo: 230 V / 50 Hz
Ta y Ts marcados sin unidad: Ta:2; Ts:10
Fusible F1 marcado sobre PCB: 3.15AF; MAX250V
Transformador: potencia marcada: 0.2 VA; 50/60 Hz
Transformador: primario/secundario marcados: PRI230V; SEC230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Tiempos etiqueta: Ta 2 s; Ts 10 s
Fusible F1: 3,15 A tipo F; máx. 250 V
Fusible F2: 315 mA; máx. 250 V
Subcomponente transformador COD.05250305: 0,2 VA; 50/60 Hz; primario 230 V bornes 2-5; secundario 230 V bornes 6-8
Ajustes serigrafiados: DHW SET, CH SET, FAN SPEED, MAX CAP
Aplicación indicada en inventario: Victrix 26 KW
Código marcado: 51BN2289; 151023ZA0016; 1.027616

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusibles de la placa

F1 de 3,15 A tipo F (máx. 250 V) y F2 de 315 mA. El manual Immergas de la Victrix 26 2 I pide en la placa uno de red de 3,15 A rápido.

Monta con un técnico

Marca 230 V / 50 Hz: por seguridad, que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

En la placa están marcadas la designación DIMS22-IM04 y el código del circuito DIMS22-IM02. La etiqueta lleva además 1.027616 (código Immergas), 51BN2289 y 151023ZA0016. Compara el 1.027616 o el 1.036495 con el despiece de tu caldera.

¿Sirve para mi Immergas Victrix 26 KW?

Sí. Nuestro taller la ha confirmado para la Victrix 26 KW, y también la dan las tiendas italianas, fokabt.hu y arbogroup.eu. Ojo: antonelli-ricambi.com da otra placa (HDIMS10-IM01, 3.029202) para la 26 KW REV.2011. Si es tu revisión, envíanos desde Contacto una foto de la placa de características.

¿Sirve para otras Victrix: 24 KW, Zeus 26 KW, Plus o Intra?

Con 3 o más orígenes, sí para la 24 KW (3) y la Zeus 26 KW (6). Nuestro taller solo ha confirmado la 26 KW. Con 2: 26 KW Plus, 12 KW X, Zeus 26 ERP, 26 2 I Export y X 24 2 I Export. Con 1: 24 KW Plus, Intra y Zeus 26 1 I. Si tu 26 KW Plus o Intra es REV.2011, lleva otra placa (HDIMS10-IM01, 3.029202): compara el código de tu despiece.

¿Qué diferencia hay entre la 1.027616 y la 1.036495?

Son dos códigos Immergas de la misma placa: varias tiendas los listan juntos. Las listas oficiales dan la 1.027616 como «PCB» de la Victrix X 24 2 I Export y la 1.036495 como «Scheda di regolazione» de la Zeus 26 ERP. Las tiendas no coinciden en cuál es el vigente: arbobari.it y tecnofrasca.it ponen «ex 1.027616»; ep-shop.hu, «ex 1.025476 1.023651 1.036495».

¿Basta con que mi placa lleve 51BN2289?

No. openclima.com da el mismo código (CE-51BN2289) a una placa Manaut DIMS11-SA06 y recirepuestos.es lo asocia a una Manuat DIMS05-SA06. Identifica la placa por DIMS22-IM04 y por 1.027616 o 1.036495.

¿Es una pieza original de Immergas?

No podemos confirmar que sea original de Immergas: la unidad está marcada Bertelli & Partners y las tiendas no coinciden. Dos tiendas italianas la anuncian como «Ricambio Originale» y otra como «ricambio originale Immergas»; fokabt.hu la marca como «utángyártott» (no original).

¿Qué fusibles y ajustes lleva, y quién debe montarla?

Lleva F1 de 3,15 A tipo F (máx. 250 V) y F2 de 315 mA, y serigrafiados DHW SET, CH SET, FAN SPEED y MAX CAP. Por seguridad, que la monte un técnico cualificado: su etiqueta marca 230 V / 50 Hz.

Cómo hemos verificado esta ficha

Bertelli & Partners DIMS22-IM04

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Identidad con 3 orígenes: 1.027616 y 1.036495 figuran como placa en listas oficiales de Immergas y en 11 orígenes de tienda. Las fuentes se contradicen en tres puntos: si es original, qué código es el vigente («ex») y la otra placa de la 26 KW REV.2011.

Fuentes consultadas

Lista oficial Immergas Victrix X 24 2 I Export 47D (PDF)77 1.027616 PCB
Lista oficial Immergas Victrix Zeus 26 ERP 93D (PDF)129 1.036495 Scheda di regolazione
Lista de recambios Victrix 26 2 I Export 48D (PDF en telethermansi.gr)77 1.027616 PCB; no identifica al editor
ricambipercaldaie.it: placa DIMS22-IM0411 modelos Victrix; igual en otras dos tiendas
fokabt.hu: panel de control 1.0276167 modelos Victrix; la marca como no original
katilas.zzz.com.ua: placa DIMS22-IM04Victrix 12, 24, 24 X y 26
arbobari.it: placa DIMS22-IM04, Victrix Zeus 26KWIMM1036495 y «EX» 1.027616

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Immergas; las marcas se citan para indicar compatibilidad.
