Placa electrónica Bosch/Junkers 8 748 301 223 · 8 748 300 449 para ZWC 24 1MFA 23: Pieza e identificador ampliado

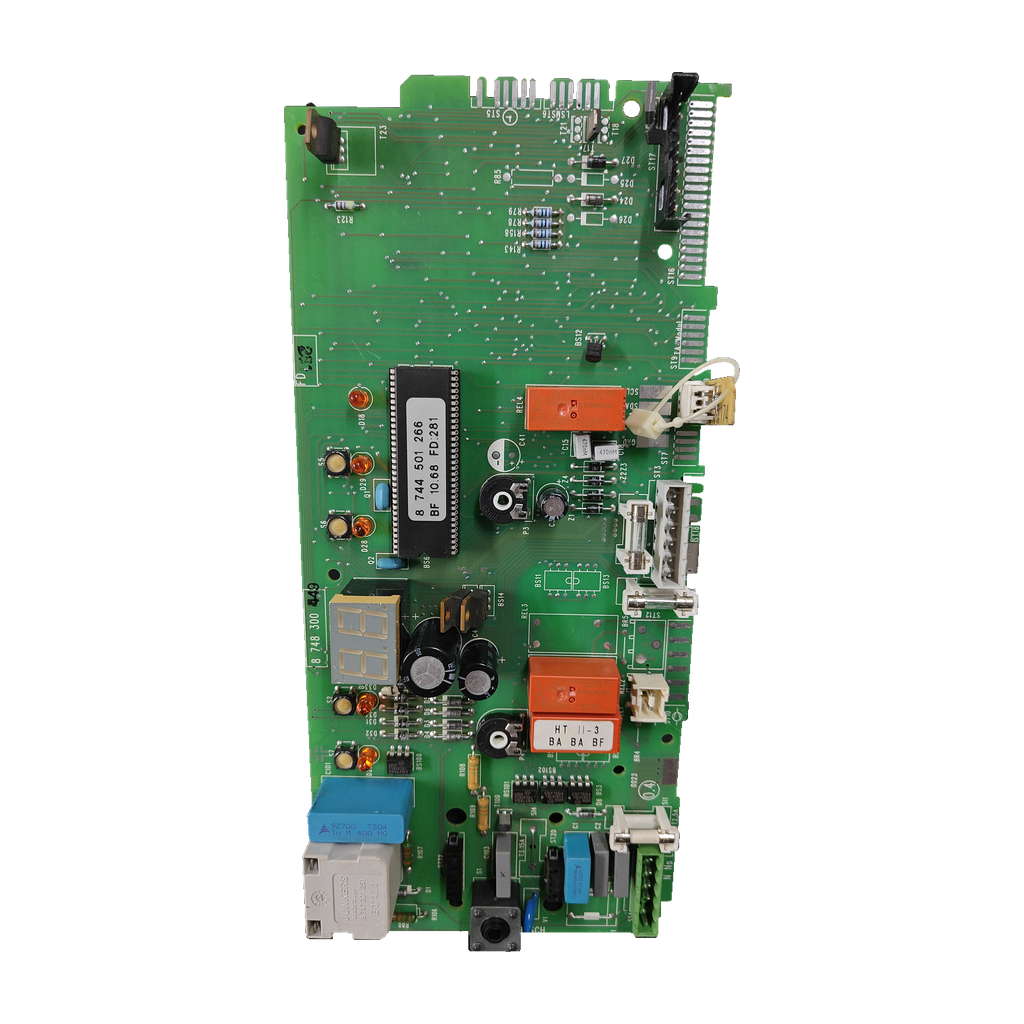

Placa electrónica Bosch/Junkers 8 748 301 223 · 8 748 300 449 para ZWC 24 1MFA 23: vista 2

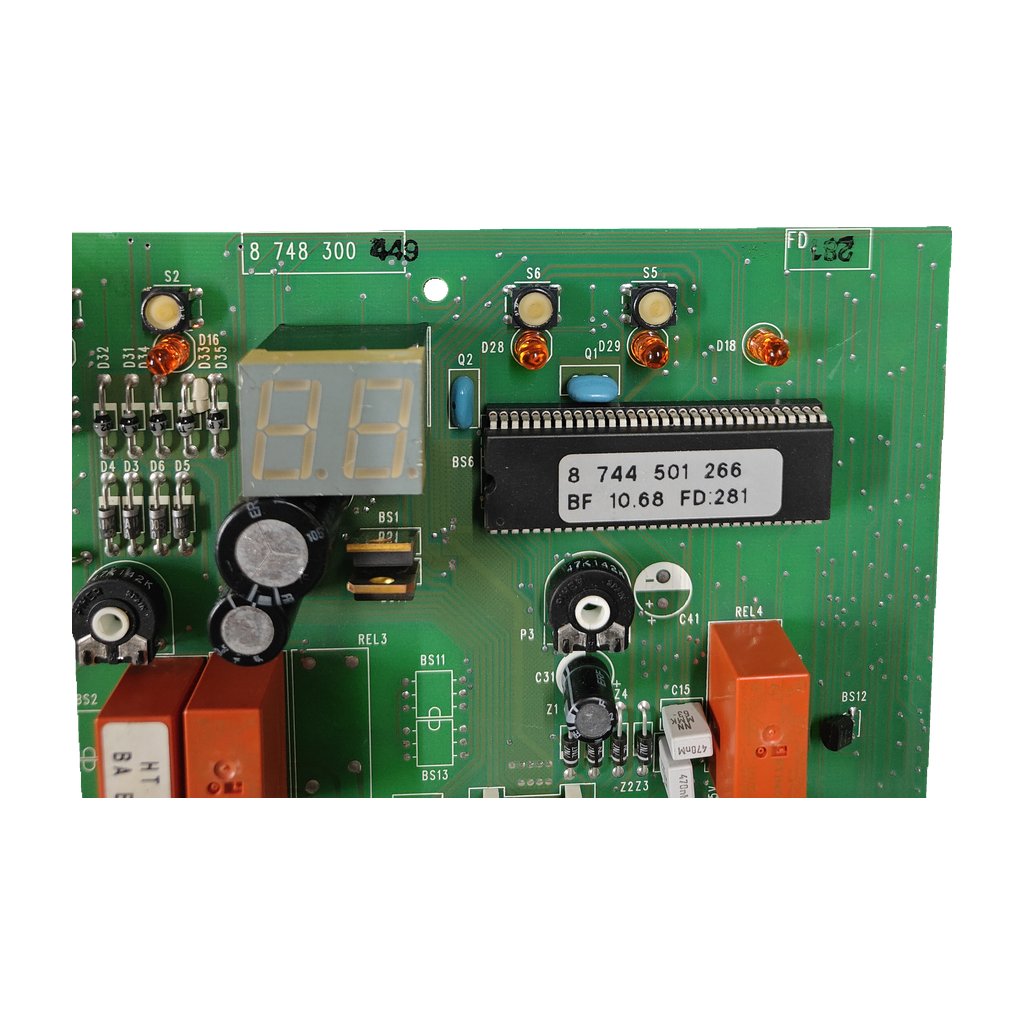

Placa electrónica Bosch/Junkers 8 748 301 223 · 8 748 300 449 para ZWC 24 1MFA 23: vista 3

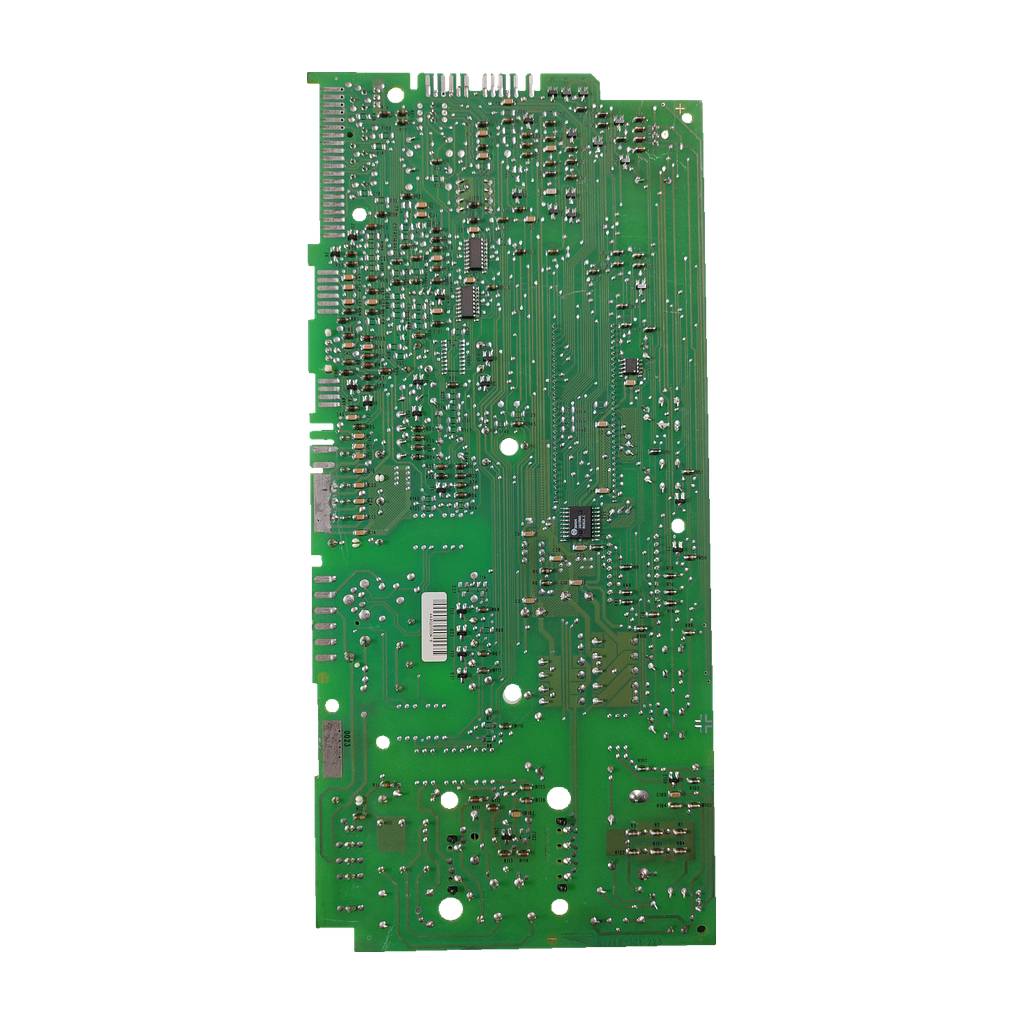

Placa electrónica Bosch/Junkers 8 748 301 223 · 8 748 300 449 para ZWC 24 1MFA 23: vista 4
Bosch/JunkersFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersReferencia verificada

Placa electrónica Bosch/Junkers 8 748 301 223 · 8 748 300 449 para ZWC 24 1MFA 23

Referencia Bosch/Junkers8 748 300 449

La placa electrónica Bosch/Junkers 8 748 301 223 (referencia 8 748 300 449) sirve para la caldera Junkers ZWC 24 1MFA 23, confirmada por nuestro taller. El 8 748 300 449 figura como placa en la lista de recambios de la Euromaxx ZWC 24/28-1 MFA. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 8 748 301 223 · 8 748 300 449
  • Marcada 8 744 501 266
  • Fusibles T3.15A y T1.5A
  • Junkers ZWC 24 1MFA 23
Todos los códigos de esta unidad4
Referencia Bosch/Junkers
8 748 300 449
Código del circuito
8 748 301 223
Código de la etiqueta
8 744 501 266
SKU Ecoklima
PLC240

En las páginas que hemos leído no aparece el 8 744 501 266 ni el BF 10.68 FD:281, y solo una tienda cita el 8 748 301 223. Compara al menos 8 748 300 449 y 8 744 501 266.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera: en la lista de recambios de la Euromaxx ZWC 24, 28-1 MFA va en el grupo del panel de mandos y el cableado. Una tienda que vende otra placa de la misma familia (8744501254) atribuye a esa placa síntomas como que no encienda, no responda a los botones o se reinicie.

Compruébalo en tu placa
  1. Busca en la placa el marcado del circuito integrado 8 744 501 266 y el código BF 10.68 FD:281.
  2. La serigrafía del circuito dice 8 748 300 y, a mano, el sufijo 449: 8 748 300 449, el código de la lista de recambios (allí con un 0 final). Nuestra bolsa lleva 80748300449.
  3. El código del circuito es 8 748 301 223. No te quedes solo con la base 8748300: otras placas Junkers llevan sufijos 506, 533 o 149, y el 373 es el código anterior del 449.
  4. Comprueba en la placa de características que tu caldera es la Junkers ZWC 24 1MFA 23 y compara los fusibles: la nuestra lleva T3.15A y T1.5A.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8 748 300 449Referencia de la placa. Lista de recambios de la Euromaxx ZWC 24, 28-1 MFA: «Scheda elettronica» 8 748 300 449 0; también en 2 tiendas y Wallapop
8 748 301 223Código del circuito. Una tienda (Openclima) lo da como versión de electrónica Junkers
8 744 501 266Marcado del circuito integrado de la placa
BF 10.68 FD:281Otro código marcado en la placa
80748300449Código escrito en la bolsa de esta unidad
8 748 300 373Código anterior («ex») del 8 748 300 449, según la lista de recambios y una tienda
No la confundas con
  • 8744501254Placa Junkers ZWC24-1MFA de una tienda · Otro código, no el de esta placa
  • 8748300506Placa Junkers ZWC24-1MFA en una tienda; un despiece la llama circuito impreso ZWSE-4 · Misma base 8748300, sufijo 506, no 449
  • 8748300533Tarjeta electrónica ZWC 24 de una tienda · Misma base 8748300, sufijo 533 y no 449
  • 8748300149Placa Junkers «V2» de una tienda, junto al 8748301102 · Se parece al 8 748 300 449, pero el sufijo es 149

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWC 24 1MFA 23Confirmada por nuestro taller · la familia ZWC 24 1MFA también figura en la lista de recambios
Por confirmarPor confirmar
  • Junkers Euromaxx ZWC 28-1 MFA1 origen: lista de recambios de la familia (copia en un blog), código 8 748 300 449
  • Junkers ZWC 24 1MFA-1MFK1 origen: anuncio de Wallapop con el código 8748300449
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Fusible, subcomponente
T3.15A · T1.5A
Aplicación indicada en inventario
ZWC 24 1MFA 23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a los botones.

Una tienda atribuye esos síntomas a la placa 8744501254, otro código de la ZWC 24-1 MFA. Revisa antes los fusibles.

Códigos de error erráticos que cambian en el display.

La misma tienda lo atribuye a su placa 8744501254. Que un técnico confirme que la causa es la placa.

Reinicios inesperados durante el funcionamiento.

La misma tienda lo atribuye a su placa 8744501254 y cita relés pegados o pistas quemadas.

Texto de una tienda sobre otra placa de la familia (8744501254), no una tabla oficial.

Antes de cambiar la placa

Lo que revisa el técnico
Compara los fusibles

Nuestra placa lleva T3.15A y T1.5A. La lista de la familia da T1,6A y T0,5A sin decir el circuito. Mira si alguno está fundido antes de dar la placa por mala.

Monta con un técnico

Es una caldera de gas (manual Bosch Euromaxx). Recomendamos que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué significa cada uno?

Lleva varios. El 8 744 501 266 marca el circuito integrado y el BF 10.68 FD:281 es otro marcado. La serigrafía dice 8 748 300 y a mano lleva el sufijo 449: 8 748 300 449, la referencia de la lista de recambios. El 8 748 301 223 es el código del circuito y la bolsa pone 80748300449. Compara al menos el 8 748 300 449 y el 8 744 501 266.

¿Sirve para mi Junkers ZWC 24 1MFA 23?

Sí. Nuestro taller ha confirmado esta placa para la ZWC 24 1MFA 23. Fuera de nuestro taller, el 8 748 300 449 sale como placa en la lista de recambios de la Euromaxx ZWC 24, 28-1 MFA (copia en un blog). Esa lista no cita la variante 23 ni el 8 748 301 223.

¿Qué dice la lista de recambios sobre el 8 748 300 449?

En la lista de la Euromaxx ZWC 24, 28-1 MFA, la pos. 4 del grupo 6 es la «Scheda elettronica» 8 748 300 449 0, con la observación «ex 373-0». Faustoricambi la da como 8748300449 «EX» 8748300373 y un anuncio de Wallapop ofrece uno u otro: el 373 es el código anterior.

¿Sirve para la ZWC 28-1 MFA o la ZWC 24 1MFA-1MFK?

No lo tenemos confirmado. La lista de recambios (ZWC 24 y 28-1 MFA) y un anuncio de Wallapop («ZWC 24 1MFA-1MFK») son 1 origen cada uno. Otra tienda da para la ZWC 28-1 MFA y la ZWC 24-1 MFK la placa 8744501254, otro código. Compara con 8 748 300 449, envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llámanos al 919 931 595.

¿Es lo mismo que la 8744501254, la 8748300506, la 8748300533 o la 8748300149?

No consta. Tiendas distintas dan el 8744501254 y el 8748300506 para la ZWC24-1MFA, el 8748300533 como tarjeta ZWC 24 y el 8748300149 como placa «V2». Esas páginas no citan los códigos de esta placa. Comprueba el código completo, sobre todo el sufijo.

¿Qué síntomas se atribuyen a las placas de esta familia y qué reviso antes?

Una tienda atribuye a su placa 8744501254 de la Euromaxx ZWC 24-1 MFA que la caldera no encienda o no responda a los botones, códigos de error erráticos y reinicios. Es texto comercial. Antes de culpar a la placa, revisa los fusibles (T3.15A y T1.5A en la nuestra).

¿Quién debe montar la placa y dónde va?

Recomendamos que la monte un técnico cualificado: es una caldera de gas (manual Bosch Euromaxx). Según una tienda que vende otra placa (8744501254), en la ZWC 24-1 MFA la placa va detrás del frontal, en la caja de control.

Cómo hemos verificado esta ficha

Bosch/Junkers 8 748 300 449

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El 8 748 300 449 figura como placa en la lista de recambios de la Euromaxx ZWC 24, 28-1 MFA, en 2 tiendas y en Wallapop. Arbo lo llama «base plate» y no se cuenta. El 8 748 301 223 solo lo cita una tienda. Los códigos y la caldera los confirma nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
