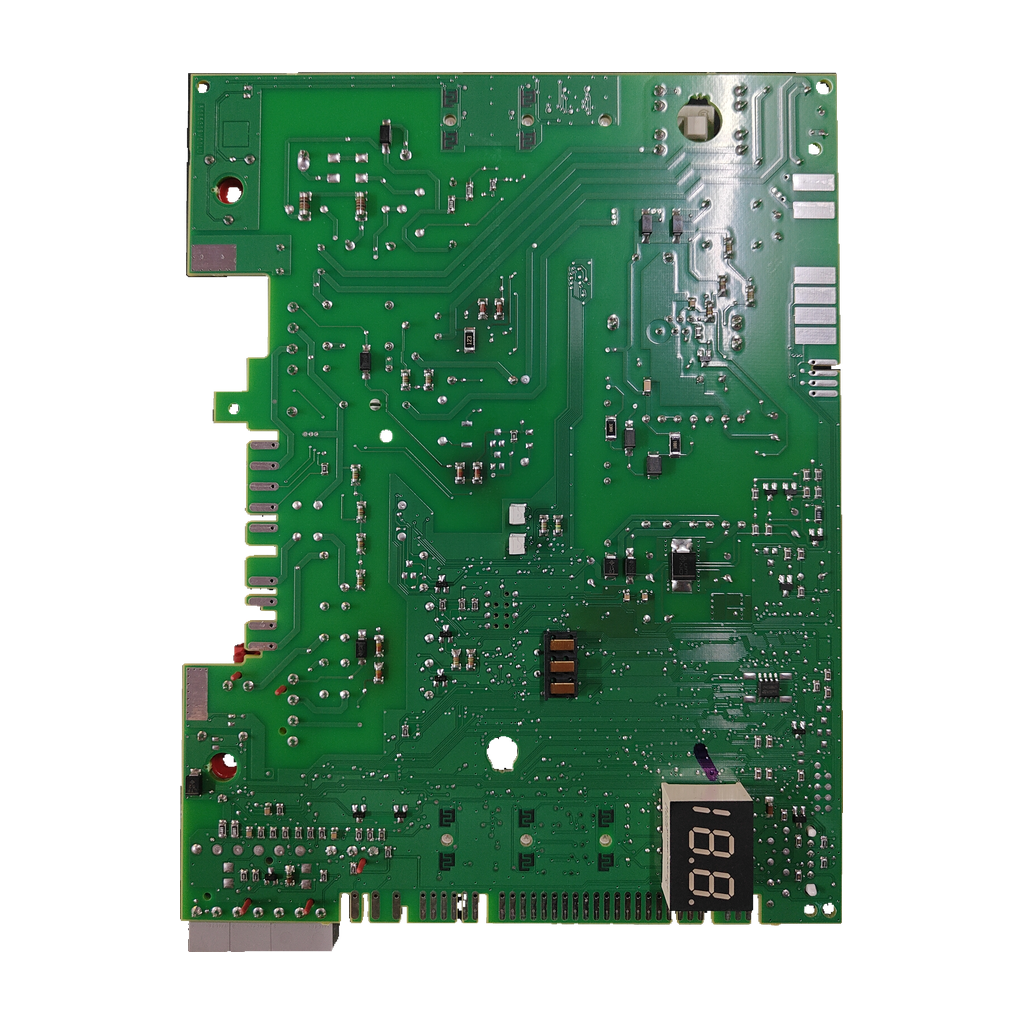

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Bosch 5085G09V00LAT · PCB 8638515085 para Junkers ZWBC 30-2 C23

Referencia Bosch8638515085

Placa electrónica de control Bosch 5085G09V00LAT (PCB 8638515085, modelo 5085G09V00LA1), confirmada por nuestro taller para la Junkers ZWBC 30-2 C23. Cuatro fuentes externas citan el 8638515085 en placas de calderas Worcester, Bosch y Junkers. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Designación 5085G09V00LAT
PCB 8638515085
Relé Omron 24 V DC · 16 A

Todos los códigos de esta unidad2

Referencia Bosch (también citado como Worcester y Junkers): 8638515085
SKU Ecoklima: PLC234

El 8533515085 y el 8638515085 difieren en dos cifras: nuestro taller recoge ambos. Compara el de tu placa con los dos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera y lleva un relé Omron. Serigrafía de bornes (ficha técnica): LR, LS, NS, N, L, PR, PO, NP, LZ, NZ. Bornes visibles (inventario): LR, LS, NS, N, L; L2, N2; 4, 8, 6; PR, PO, NP, LP.

Compruébalo en tu placa

Localiza en el circuito la designación 5085G09V00LAT. Nuestro taller registra el PCB 8638515085.
Compara tu placa con el 8638515085, que citan las tiendas, y mira la terminación de la designación: esta unidad marca LAT y el modelo registrado es LA1.
Comprueba el relé (esta unidad lleva un Omron G5RL-1A-E-HR de 24 V DC) y los bornes serigrafiados.
Mira el modelo en la placa de características de tu caldera. Nuestro taller tiene confirmada la Junkers ZWBC 30-2 C23; otras Junkers, Worcester y Bosch están por confirmar.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llámanos al 919 931 595 con el modelo.

Códigos de esta pieza

5085G09V00LAT	Designación marcada en la placa
8638515085	Referencia PCB de nuestro taller; la citan 4 fuentes externas
5085G09V00LA1	Modelo de nuestro taller; una tienda de usados lo da con el 8638515085
5085G09V00	Openclima lo lista junto al 8638515085
8533515085	Código marcado en la placa

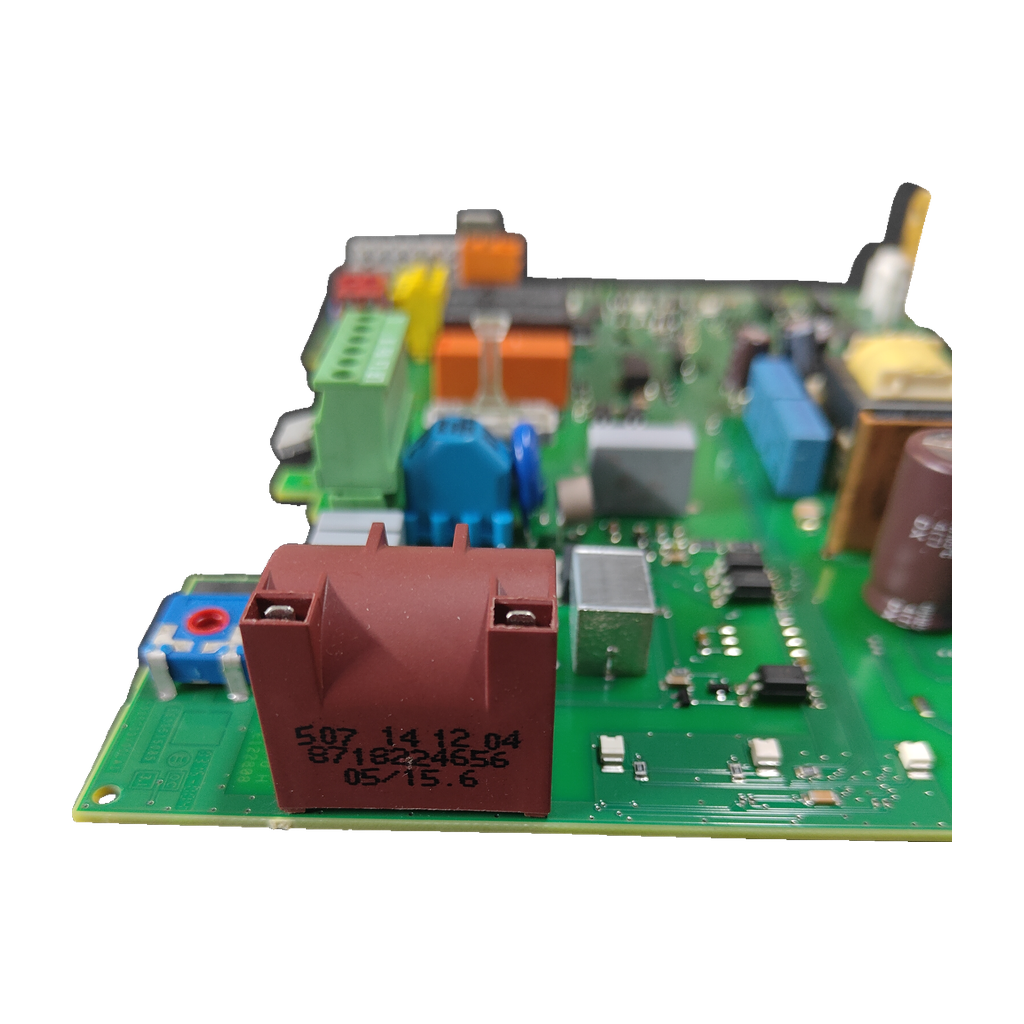

507 14 12 04	Código marcado en la placa
8716224656	Código marcado en la placa
8748300923	Openclima la lista junto al 8638515085 (1 fuente)
OMRON G5RL-1A-E-HR	Relé montado (ficha Omron)
E122808	Expediente UL de placas impresas de OLYMPIC COUNTRY CO LTD
OC-106	Circuito impreso del expediente UL E122808

No la confundas con

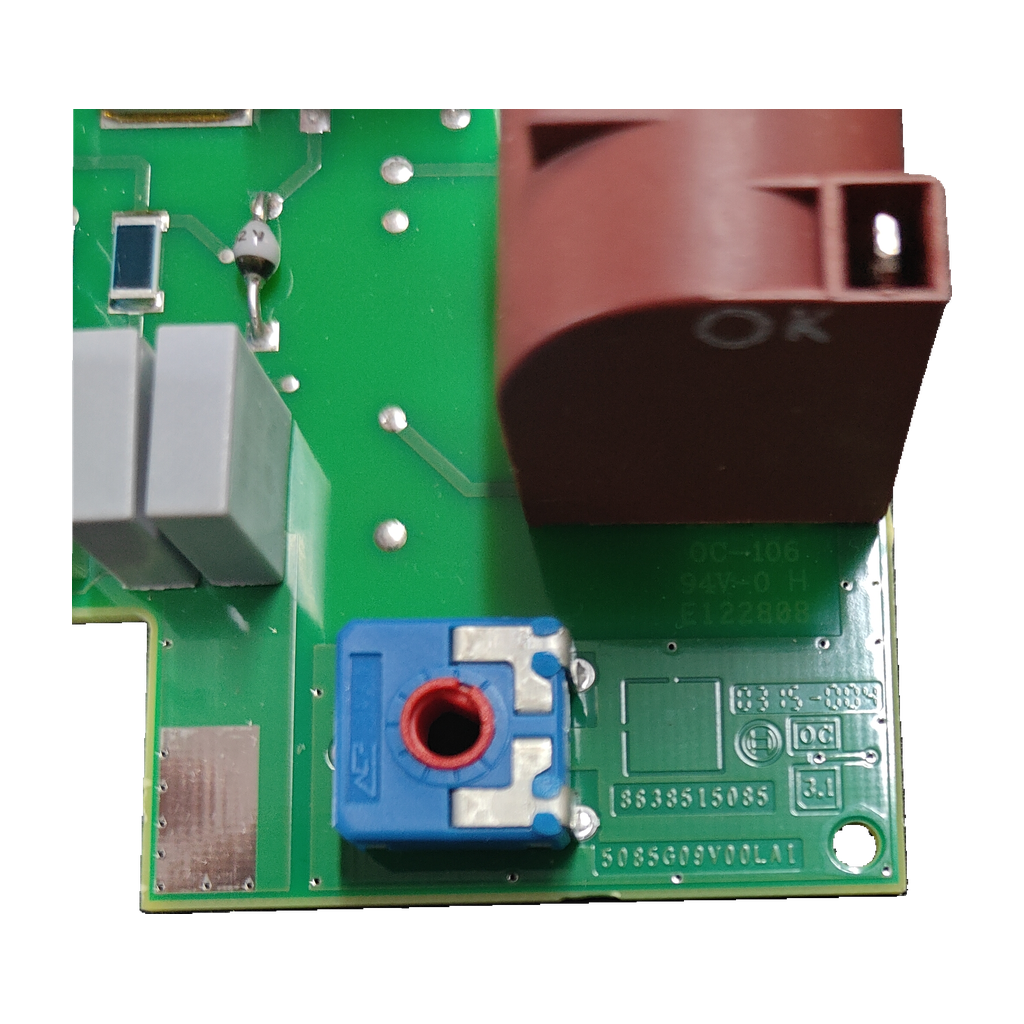

OC-106 94V-0 HModelo de circuito impreso: una tienda de piezas usadas lo vende como placa de control «Diehl Controls», sin caldera; una reventa alemana lo describe como «Motor Control card» de Diehl · UL lo atribuye a OLYMPIC COUNTRY CO LTD: las fuentes no coinciden en el fabricante. Identifica el circuito impreso, no la caldera.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWBC 30-2 C23Confirmada por nuestro taller

Por confirmarPor confirmar

Junkers Cerapur 24-2C ZWBC25-2C23S37001 fuente: Openclima (placa Junkers 8638515085)
Junkers Cerapur Comfort ZWBC24-2C23S37001 fuente: Openclima (placa Junkers 8638515085)
Worcester 30CDi1 fuente: anuncio de eBay UK (la página dio error de carga y su campo tipo dice «Storage Tank Water Heater»); otra tienda la da como Worcester sin modelo. Una tercera da otro PCB, el 8748300912, para una Greenstar (solo su URL menciona el 30CDi)
Bosch Condens 7000 WT ZWSB 22/28-3 A231 fuente: tienda húngara de usados (panel con el 8638515085). Contrario: el catálogo oficial Junkers 2018 lista para la serie ZWSB 22/28-3 A/E la placa 8 748 300 882 0; en las páginas leídas (1 a 75 de 163) no aparece el 8638515085

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Relé montado (ficha del fabricante)

Modelo: Omron G5RL-1A-E-HR · contacto normalmente abierto (NO), modelo High-InrushFicha Omron G5RL
Contacto: 16 A a 250 V AC · 16 A a 24 V DCFicha Omron G5RL
Bobina: 24 V DC (la gama: 5, 12, 24 y 48 V DC)Ficha Omron G5RL

Identificación y códigos del repuesto

Código marcado: 8533515085; 3.1; OC-106; 94V-0H; E122808
Código marcado: 507 14 12 04; 8716224656; 05/15.6

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Rele: bobina y contactos marcados: 24VDC; 16A250VAC
Serigrafia de bornes: LR; LS; NS; N; L; PR; PO; NP; LZ; NZ

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

PCB: UL 94V-0 H
Relé montado OMRON G5RL-1A-E-HR: bobina 24 V DC; contacto 16 A, 250 V AC
Bornes/serigrafía visibles: LR, LS, NS, N, L; L2, N2; 4, 8, 6 · PR, PO, NP, LP
Marca indicada: BOSCH
Referencia indicada: PCB: 8638515085
Aplicación indicada en inventario: Junkers ZWBC 30-2 C23

Antes de cambiar la placa

Lo que revisa el técnico

Compara el relé

Esta unidad lleva un Omron G5RL-1A-E-HR de bobina 24 V DC. Compara el tuyo y revisa los bornes.

Monta con un técnico

El relé de la placa está marcado para 250 V AC: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

En el circuito va marcada la designación 5085G09V00LAT. En la foto de esta unidad también se leen 8533515085, 507 14 12 04 y 8716224656. Nuestro inventario recoge el PCB 8638515085, que citan las fuentes externas. Compara con tu placa la designación y los códigos 8638515085 y 8533515085.

¿Sirve para mi Junkers ZWBC 30-2 C23?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWBC 30-2 C23. Ninguna de las fuentes que hemos podido leer nombra esa caldera exacta: Openclima cita el 8638515085 en dos Junkers Cerapur, ZWBC25-2C23S3700 y ZWBC24-2C23S3700. Si dudas, envíanos desde Contacto una foto de la etiqueta de tu placa o llama al 919 931 595.

¿En qué otras calderas se ha visto el 8638515085?

Un anuncio de eBay UK lo titula «Worcester 30CDi PCB 8638515085» (la página dio error de carga y su campo tipo no cuadra con una placa). Otra tienda da el PCB 8748300912, que es otro código, para una Greenstar; solo la dirección de esa página menciona el 30CDi. Una tienda húngara vende con ese número el panel de una Bosch Condens 7000 WT ZWSB 22/28-3 A23; el catálogo oficial de esa serie lista otra placa. Openclima lo lista en los Junkers Cerapur ZWBC25-2C23S3700 y ZWBC24-2C23S3700. Una sola fuente por caldera: por confirmar.

¿Qué diferencia hay entre 5085G09V00LAT y 5085G09V00LA1?

Comparten la base 5085G09V00; cambia la terminación. Esta unidad marca LAT y nuestro taller registra LA1 como modelo. Una tienda de usados vende el 8638515085 con la designación LA1. Ninguna fuente explica qué cambia entre LAT y LA1: compara la terminación de tu placa.

¿Qué significan los demás códigos marcados en la placa?

OMRON G5RL-1A-E-HR es el relé montado. E122808 es el expediente UL de placas impresas de Olympic Country Co Ltd, que incluye el modelo OC-106: identifican el circuito impreso, no la caldera. 8533515085, 507 14 12 04 y 8716224656 son marcados de la placa que recoge nuestro taller; no aparecen en las fuentes que hemos leído.

¿Qué relé lleva y qué corriente soporta?

Un Omron G5RL-1A-E-HR: contacto normalmente abierto, High-Inrush, de 16 A a 250 V AC y 16 A a 24 V DC según la ficha de Omron. Esta placa lo monta con bobina de 24 V DC, según su marcado.

¿Quién debe montarla?

Un técnico cualificado. El relé de la placa está marcado para 250 V AC. Antes de abrir la caldera, corta la corriente y cierra el gas.

Cómo hemos verificado esta ficha

Junkers 8638515085

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Cuatro orígenes (eBay UK, una tienda de usados, Openclima y una tienda húngara) unen el 8638515085 con una placa de caldera; la marca varía (Worcester, Junkers, Bosch), el código no. Ninguno nombra la Junkers ZWBC 30-2 C23, confirmada por nuestro taller.

Fuentes consultadas

Openclima: placa electrónica Junkers (8638515085) 8748300923Une el 8638515085 con 5085G09V00 y dos Junkers Cerapur
Tienda húngara de usados: panel Bosch Condens 7000 WT ZWSB 22/28-3 A23Une el 8638515085 con un panel de control Bosch
Tienda de recambios usados: «8638515085 5085G09V00LA1 Worcester Boiler PCB»Une el 8638515085 con la designación 5085G09V00LA1
eBay.co.uk: anuncio «Worcester 30CDi PCB 8638515085»Une el 8638515085 con una placa Worcester 30CDi
Omron: ficha técnica del relé G5RL (PDF)Datos del relé G5RL-1A-E-HR de la placa
UL Solutions: expediente E122808 de OLYMPIC COUNTRY CO LTDExpediente UL y modelo OC-106 del circuito impreso
A-Z Appliance Parts: placa de control OC-106 94V-0 HVende el OC-106 94V-0 H como placa de control Diehl Controls, sin caldera
