Placa electrónica Junkers/Bosch DT 20 · 8-747-208-146 · 8613310175_v01 para ZWBE 37 2A 23: Pieza e identificador ampliado

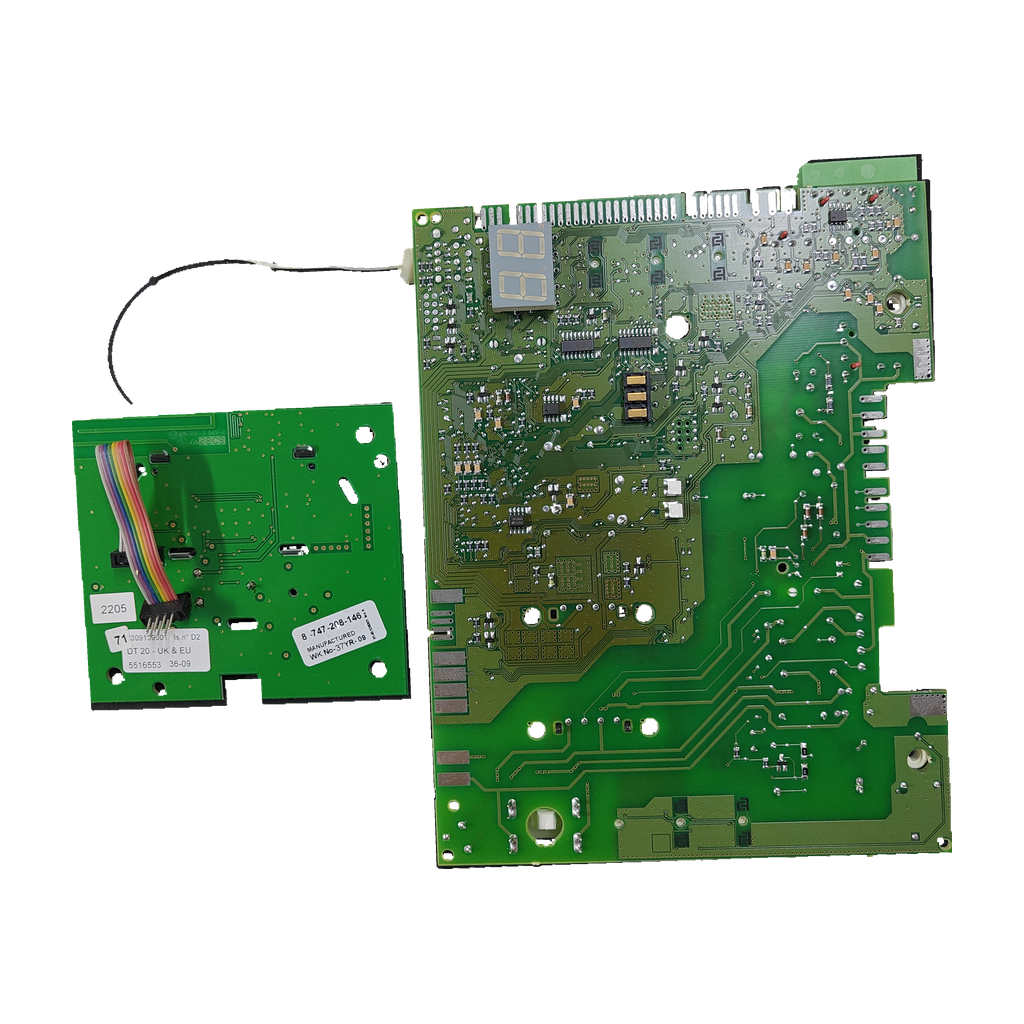

Placa electrónica Junkers/Bosch DT 20 · 8-747-208-146 · 8613310175_v01 para ZWBE 37 2A 23: vista 2

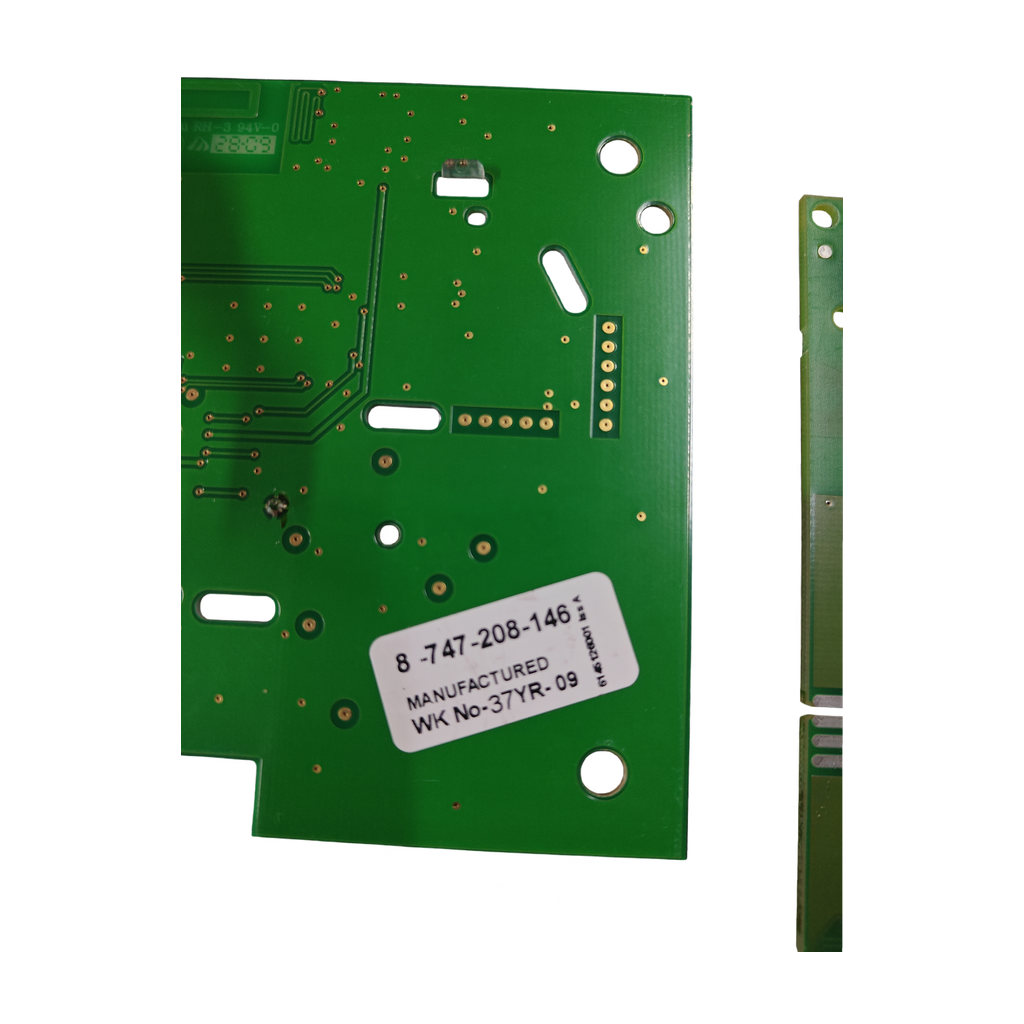

Placa electrónica Junkers/Bosch DT 20 · 8-747-208-146 · 8613310175_v01 para ZWBE 37 2A 23: vista 3

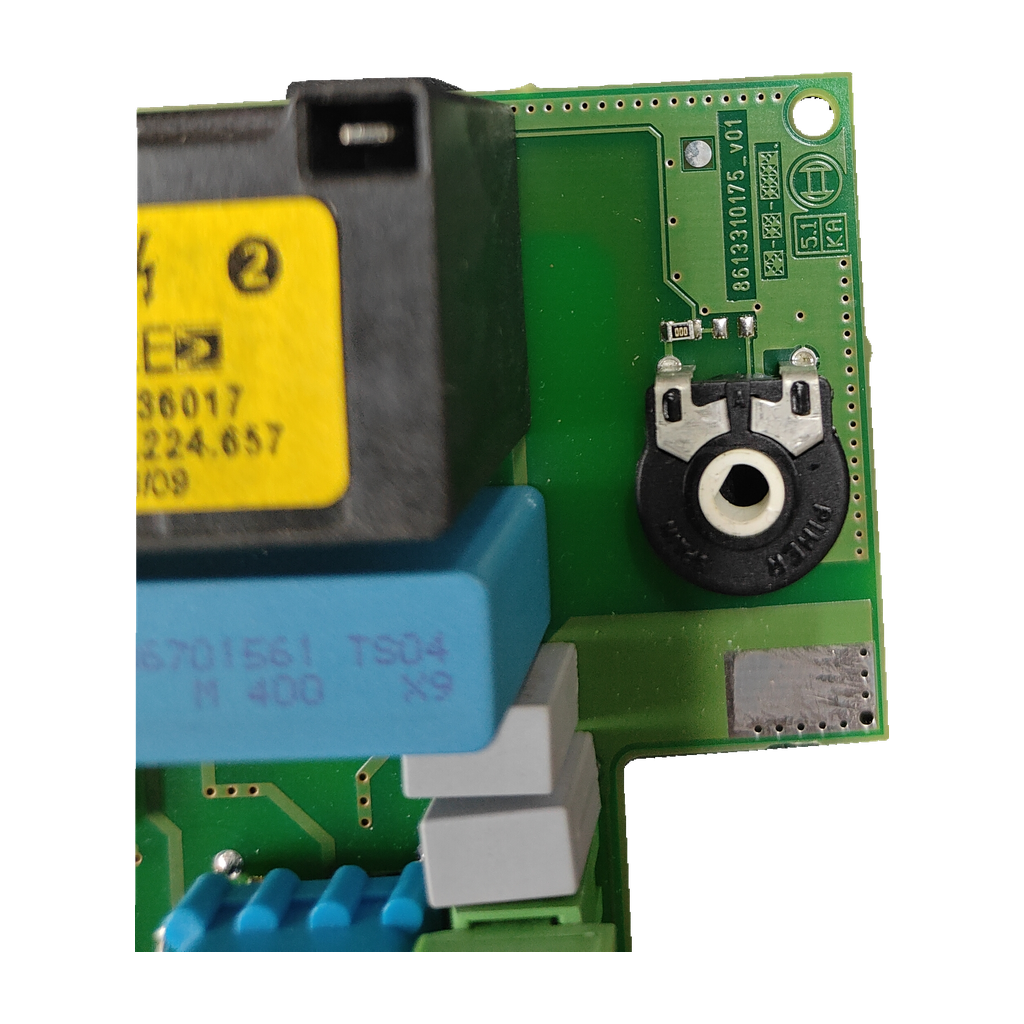

Placa electrónica Junkers/Bosch DT 20 · 8-747-208-146 · 8613310175_v01 para ZWBE 37 2A 23: vista 4
Junkers/BoschFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers/Bosch DT 20 · 8-747-208-146 · 8613310175_v01 para ZWBE 37 2A 23

Referencia Junkers/Bosch8-747-208-146

La placa DT 20 Junkers/Bosch (8-747-208-146, circuito 8613310175_v01) es la del reloj programador digital de dos canales de la Junkers ZWBE 37 2A 23, confirmada por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 8-747-208-146
  • Circuito 8613310175_v01
  • Placa del reloj DT 20 (2 canales)
  • Junkers ZWBE 37 2A 23
Todos los códigos de esta unidad4
Referencia Junkers/Bosch
8-747-208-146
Código del circuito
8613310175_v01
Modelo
DT 20 - UK & EU
SKU Ecoklima
PLC237

El catálogo de Bosch lista el artículo 8 747 208 146 0, con las mismas cifras que el 8-747-208-146 de la etiqueta; tres tiendas dan 87472081460 y lo describen como reloj DT20. Ninguna fuente externa explica 8.714.720.657 ni ACE00013301.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

El DT 20 es un reloj digital de dos canales para calderas Junkers con Heatronic 3, según el manual del fabricante; esta es su placa, con display y bornes de conexión.

Compruébalo en tu placa
  1. Busca en la placa el código 8-747-208-146 (va junto a «MANUFACTURED WK No-37YR-09») y la designación del circuito 8613310175_v01.
  2. Compara también el marcaje del circuito (66 33 310175 01), el de la placa del display (G1000481SSE) y el del transformador (ACE 00413017).
  3. No la confundas con la Schaltuhr Bosch 8 747 208 082 0 (conjuntos DT 1/C 1, TA211/DT2, DT 1 y DT 2), con la placa JK8748300905 que una tienda lista para ZWBE 32/37/42 ni con el set Heatronic 3 87483007530.
  4. Mira el modelo en la placa de características de tu caldera: nuestro taller tiene confirmada la Junkers ZWBE 37 2A 23.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8-747-208-146Código marcado en la placa (Junkers/Bosch)
8 747 208 146 0Artículo DT20 del catálogo Bosch (reloj de dos canales), mismas cifras que el 8-747-208-146; 3 tiendas dan 87472081460
8747208146Mismas cifras sin guiones: una tienda lo titula «Placa Electrónica Secundaria Junkers»
8613310175_v01Designación del circuito, marcada en la placa
66 33 310175 01Marcaje del circuito impreso (PCB)
G1000481SSEMarcaje de la placa del display
ACE 00413017Marcaje del transformador montado en la placa
8.714.720.657Marcado en el transformador, junto a ACE00013301 y 45/09
5.1; KHCódigos marcados en la placa
7719002984Conjunto DT 20 en el que el catálogo oficial Bosch usa este artículo
7719002446Conjunto Control - DT 20, ídem
No la confundas con
  • 8 747 208 082 0Schaltuhr (reloj programador Bosch) que usan los conjuntos DT 1/C 1, TA211/DT2, DT 1 y DT 2 · Su catálogo oficial no lista el DT 20 ni el 8 747 208 146 0.
  • JK8748300905Placa electrónica Junkers que una tienda lista para ZWBE 32/37/42 (código de tienda 87483007230) · Es otro código y la tienda no la relaciona con el DT 20. Compara siempre el 8-747-208-146.
  • 87483007530Set de placa principal Heatronic 3 con transformador, marco y teclado, al que una tienda alemana da el circuito 8613310175 V01 (series ZSB, ZWB y ZBR) · Es otro código de artículo. Esta pieza se identifica por el 8-747-208-146: compáralo antes de pedirla.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWBE 37 2A 23Confirmada por nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Artículo 8 747 208 146 0 / 87472081460 (Bosch y tiendas): datos de un reloj, no de esta placa

Artículo
DT20, reloj digital de dos canales (no la placa)Bosch + 3 tiendas
Se usa en
Conjuntos DT 20 (7719002984) y Control - DT 20 (7719002446); datos del relojBosch; el 7719002446 también en 2 tiendas

Identificación y códigos del repuesto

Código marcado
ACE00013301; 8.714.720.657; 45/09

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes
LR; LS; NS; N; L; PR; PO; NP; LZ; NZ

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente display
pila CR2032
Bornes visibles
RL, N, SN, LS, LT · LR, Ls, Ns, N, L; PR, P0, NP, LP; L2, N2
Subcomponente azul
N 400 X9
Aplicación indicada en inventario
ZWBE 37 2A 23
Código marcado
5.1; KH; 8-747-208-146; MANUFACTURED WK No-37YR-09

Antes de cambiar la placa

Lo que revisa el técnico
Compara los bornes

La serigrafía marca LR, LS, NS, N, L, PR, PO, NP, LZ y NZ; nuestro taller anota además RL, N, SN, LS, LT y LR, Ls, Ns, N, L; PR, P0, NP, LP; L2, N2. Compara antes de pedirla.

Monta con un técnico

Recomendamos que la monte un técnico cualificado, con la caldera sin alimentación.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En la placa se lee 8-747-208-146 (junto a «MANUFACTURED WK No-37YR-09») y la designación del circuito 8613310175_v01. Compara también 66 33 310175 01 (circuito impreso), G1000481SSE (placa del display) y ACE 00413017 (transformador).

¿Sirve para mi Junkers ZWBE 37 2A 23?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWBE 37 2A 23. Las fuentes que dan el 8 747 208 146 0 o el 87472081460 (catálogo Bosch y tiendas) no nombran ninguna caldera. La tienda satcrm lista recambios de la ZWBE37-2A23 (7713331030) sin esta placa y con otra para ZWBE 32/37/42 (JK8748300905). Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características, o llama al 919 931 595.

¿Es una placa o un reloj programador? ¿Qué es el DT 20?

Es la placa electrónica del reloj programador DT 20. El catálogo oficial de Bosch da el artículo 8 747 208 146 0 como «DT20 zweikanalige Digital Uhr», un reloj digital de dos canales, con las cifras del 8-747-208-146 más un 0 final. Heizbude, GLO24 y Alternative Haustechnik dan 87472081460 (sin espacios) con la misma descripción. Nuestro taller lo registra como placa con display y pila CR2032, y Openclima como «Placa Electrónica Secundaria Junkers (8747208146)».

¿Se confunde con otros relojes o placas Junkers parecidos?

Sí, por la numeración. El 8 747 208 082 0 es una Schaltuhr (reloj programador) que usan los conjuntos DT 1/C 1, TA211/DT2, DT 1 y DT 2, no el DT 20. El JK8748300905 es otra placa Junkers que una tienda da para ZWBE 32/37/42. Y una tienda alemana da el circuito 8613310175 V01 a un set de placa principal Heatronic 3 (87483007530) para ZSB, ZWB y ZBR. Para esta pieza compara el 8-747-208-146.

¿Qué significan los demás códigos marcados?

8613310175_v01 es la designación del circuito y 66 33 310175 01 el marcaje de su circuito impreso. 8.714.720.657, ACE00013301 y 45/09 van marcados en el transformador, según nuestro taller; ninguna fuente externa los explica. El código del fabricante es el 8-747-208-146; el catálogo de Bosch lista el artículo 8 747 208 146 0, con las mismas cifras.

¿En qué conjuntos y calderas lleva el 8 747 208 146 0 según las fuentes?

El catálogo oficial de Bosch solo lo lista en los conjuntos DT 20 (7719002984) y Control - DT 20 (7719002446); dos tiendas alemanas (Heizbude y Alternative Haustechnik) repiten el 7719002446. Ninguna de esas fuentes nombra una caldera. La caldera confirmada para esta placa es la Junkers ZWBE 37 2A 23, por nuestro taller.

¿Qué debo revisar al montarla y quién debe hacerlo?

Compara los bornes de la serigrafía (LR, LS, NS, N, L, PR, PO, NP, LZ y NZ) con los de tu caldera. Lleva pila CR2032 en el display y transformador ACE 00413017. Debe montarla un técnico cualificado, con la caldera sin alimentación: la placa serigrafía bornes L y N.

Cómo hemos verificado esta ficha

Junkers/Bosch DT 20 - UK & EU

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

El taller confirma la ZWBE 37 2A 23. Ninguna fuente une el 8-747-208-146 ni el 87472081460 (reloj DT20 en Bosch y 3 tiendas) a una caldera; sí una tienda (heiz24) da el circuito 8613310175 V01 a las series ZSB, ZWB y ZBR, en un set de placa principal distinto. Manda el taller.
