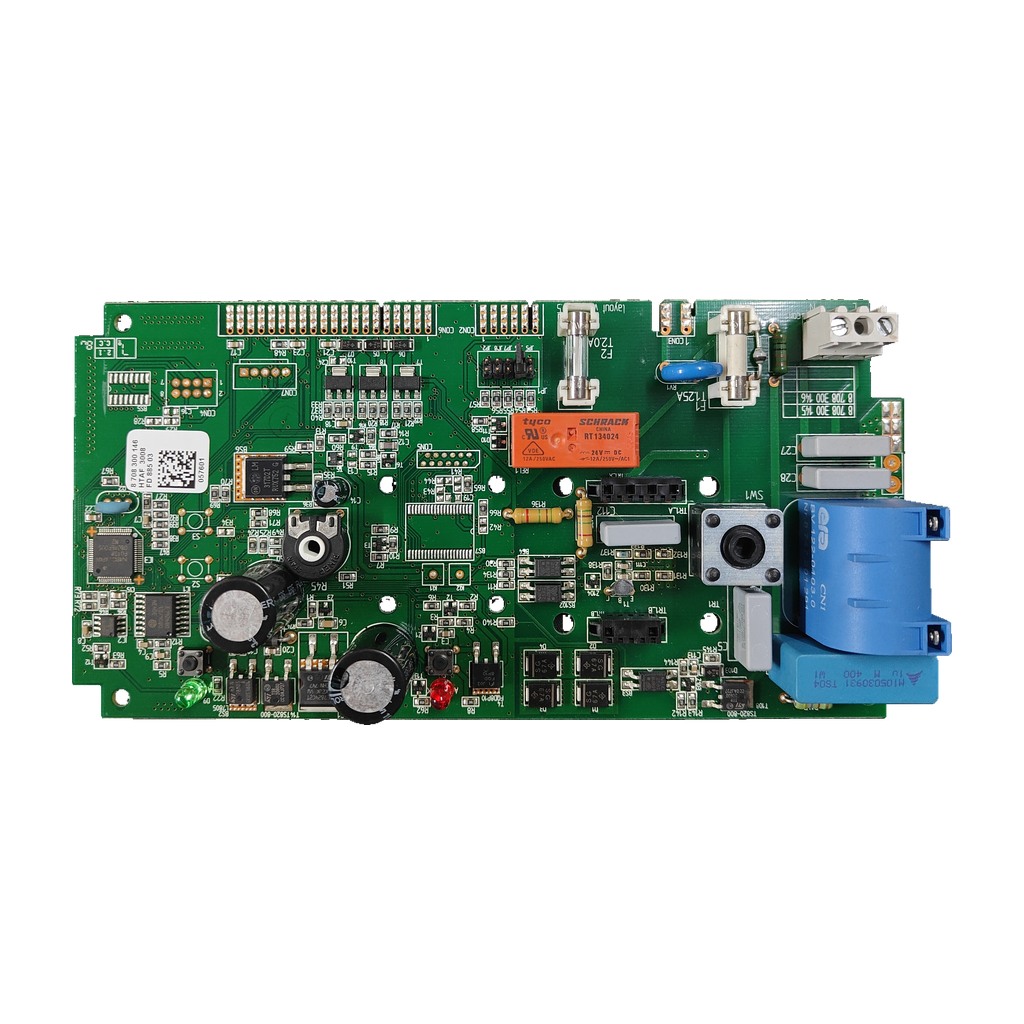

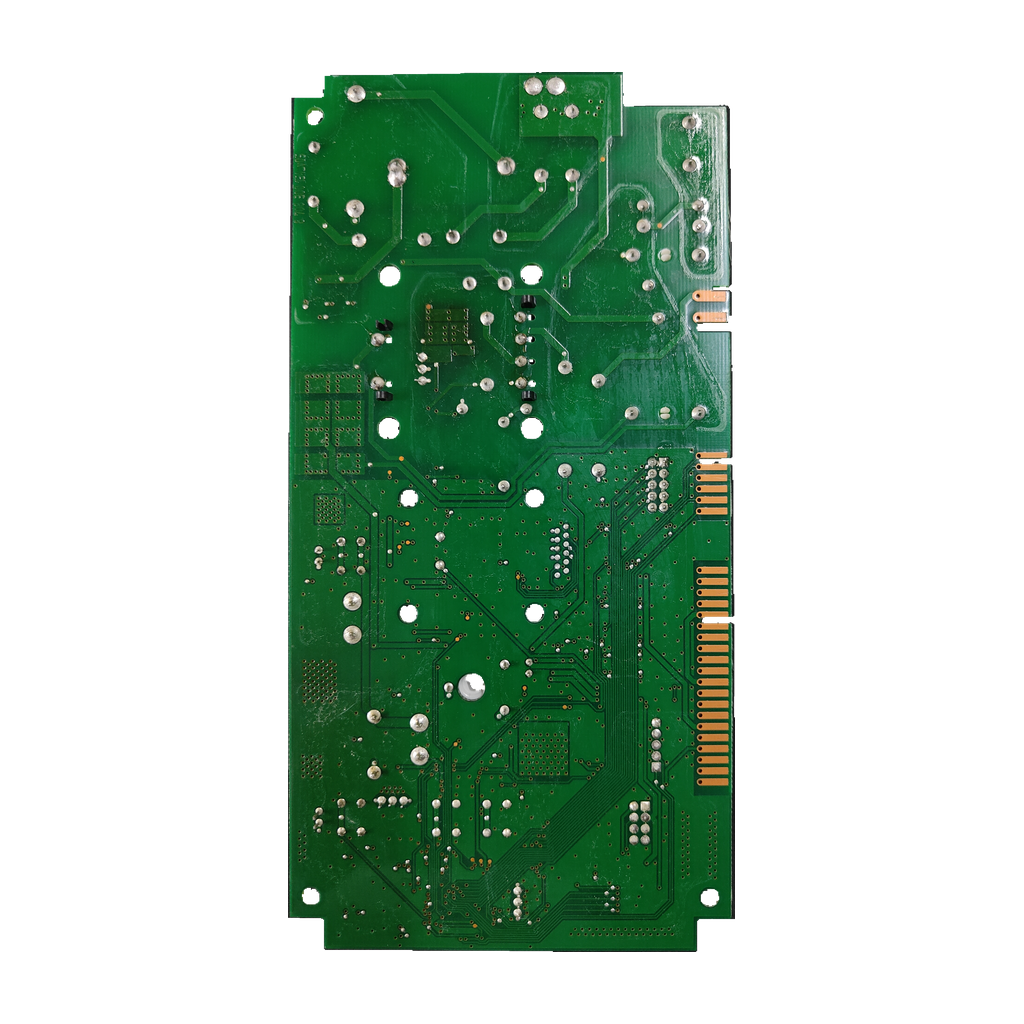

JUNKERFotos de esta unidad
1 / 4

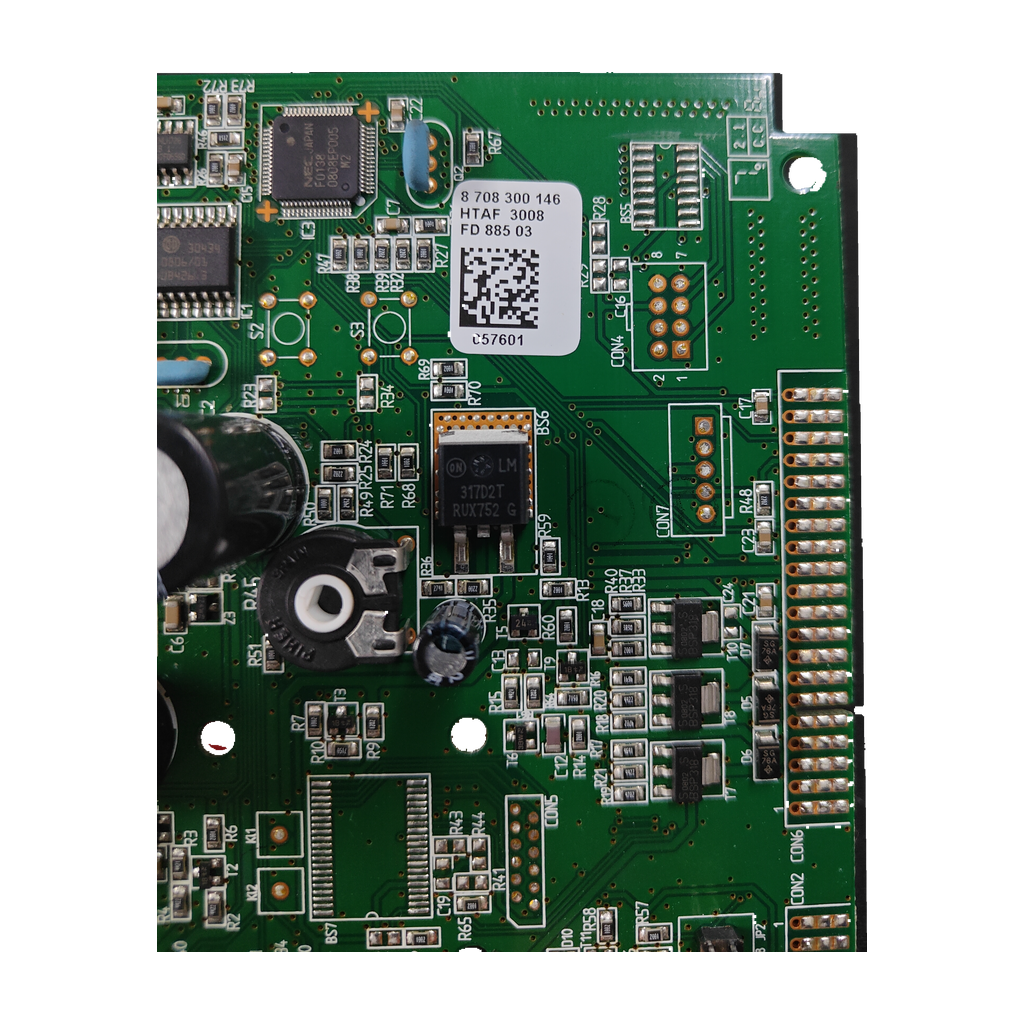

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8 708 300 146 · HTAF3008 para WT14 AM1 E31
Referencia Junkers8 708 300 146
La 8 708 300 146 (HTAF3008) es una placa electrónica Junkers, confirmada por nuestro taller para la caldera WT14 AM1 E31. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Placa HTAF3008
- Cód. 8 708 300 146
- Relé 24 V · 12 A/250 V
- Fusible 125mAT
Todos los códigos de esta unidad3
- Referencia Junkers
- 8 708 300 146
- Código del circuito
- HTAF 3008
- SKU Ecoklima
- PLC210
La ficha de una tienda lista junto al 8708300146 los códigos HTAF3008, FD78829 y BV060-0328.0; nuestra unidad marca FD88503, no FD78829. Compara el 146 completo y el HTAF3008.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosPlaca electrónica de la caldera Junkers. Nuestra unidad monta un relé Schrack RT134024 y su serigrafía marca un fusible de 125mAT. Una tienda de recambios la relaciona con un aparato que no enciende o no responde a ninguna orden.
Compruébalo en tu placa
- Busca en la placa el código 8 708 300 146 (las tiendas lo escriben 8708300146) y la designación HTAF3008.
- Compara también FD88503, 057601 y el relé Schrack RT134024. No la confundas con el 8 708 300 145 que cita una tienda ni con la 8738711797 que otra da para la WT14 AM1 E31.
- Mira el modelo en la placa de características de tu caldera: nuestro taller la ha confirmado para la Junkers WT14 AM1 E31.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8 708 300 146 | Código marcado en la pieza; las tiendas lo escriben 8708300146 |
|---|---|
| HTAF3008 | Designación marcada en la placa (también HTAF 3008); una tienda la lista junto al 8708300146 |
| FD88503 | Código marcado en la pieza; sin fuente externa |
| 057601 | Código marcado en la pieza; sin fuente externa |
| RT134024 | Relé Schrack montado en la placa (24 V DC · 12 A/250 VAC) |
No la confundas con
- 8 708 300 145Código que una tienda británica pone junto al 8708300146 en el título de su anuncio · Es otro número y no está marcado en esta placa; una tienda británica lo pone en el mismo título que el 8708300146 (PCB Worcester), sin explicar si es la misma pieza
- 8738711797Placa Junkers/Bosch que una tienda italiana da para la WT 14 AM 1 E 31 (7702411037) y otras WT · Es otro código; para la WT14 AM1 E31 nuestro taller tiene confirmada la 8 708 300 146. Compara el código de tu placa
- 8738723206Placa que otra tienda da para las Junkers Hydrocompact WTD12, WTD15 y WTD18 · Es otro código; esa tienda no cita el 8708300146 ni las Hydronext
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers WT14 AM1 E31Confirmada por nuestro taller
Por confirmarPor confirmar
- Junkers Hydronext 5600 S WTD12AME y WTD15AME1 tienda (Climatización Ibérica)
- Junkers Hydronext 5700 S WTD 12 AM E y WTD 15 AM E1 tienda (Climatización Ibérica)
- Junkers Hydronext 6700i S WTD 12 AM E y WTD 15 AM E1 tienda (Climatización Ibérica)
- Junkers WRD11-2 B31 S28051 tienda (Climatización Ibérica)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónRelé RT134024 · datos de la serie
- Tipo
- Relé de uso general para circuito impreso, 1 poloFicha RT1 (alldatasheet)
- Contactos
- 250 VAC · 12 A o 16 A · máx. 400 VACFicha RT1 (alldatasheet)
- Bobina DC (serie)
- 5 a 110 VFicha RT1 (alldatasheet)
Identificación y códigos del repuesto
- Código marcado
- 8 708 300 146; FD88503; 057601
- Código marcado
- SCHRACK RT134024
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Rele: bobina y contactos marcados
- 24V; 12A250VAC
- Serigrafia de fusible
- 125mAT
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Relé montado Tyco/Schrack RT134024
- bobina 24 V DC; contactos 12 A/250 VAC
- Aplicación indicada en inventario
- WT14 AM1 E31
- Marca indicada
- Junkers
Síntomas de que puede fallar
Lo que revisa el técnicoEl aparato no enciende o no responde a ninguna orden.
Una tienda de recambios lo relaciona con esta placa. Un técnico debe medir antes la alimentación y el fusible.
Reinicios repentinos durante el uso.
La misma tienda lo atribuye a la placa, junto a relés pegados o pistas quemadas. Pide revisión antes de cambiarla.
Antes de cambiar la placa
Lo que revisa el técnicoMira el fusible
La serigrafía marca 125mAT: antes de cambiar la placa, comprueba que no sea solo el fusible.
Compara el relé
En nuestra unidad el relé es un Schrack RT134024: bobina 24 V DC y contactos 12 A/250 VAC. Compara el relé de tu placa con estos valores.
Monta con un técnico
Es la parte eléctrica de un aparato de gas: que la cambie un técnico cualificado, con la corriente cortada.
Preguntas frecuentes
7 preguntas¿Cómo identifico la placa Junkers 8 708 300 146?
La placa lleva marcados el código 8 708 300 146 (las tiendas lo escriben 8708300146), la designación HTAF3008 y los códigos FD88503 y 057601. El relé monta el marcado SCHRACK RT134024. Compara al menos el 8 708 300 146 y el HTAF3008 con tu placa.
¿Sirve para mi Junkers WT14 AM1 E31?
Sí. Nuestro taller ha confirmado esta placa para la Junkers WT14 AM1 E31. Ninguna fuente externa leída cita esa caldera con el 8708300146, y una tienda italiana da para ella la placa 8738711797, que es otro código. La ficha 7702411052 del catálogo de Bosch (WT14 AM1 E31 S7805) remite a la lista oficial de recambios 6720609395; no hemos podido leer su contenido. Compara el 8 708 300 146 y el HTAF3008 con los de tu placa o envíanos desde Contacto una foto de la etiqueta y de la placa de características.
¿En qué otras calderas se usa el 8708300146?
De las fuentes que hemos leído, solo Climatización Ibérica lo da para las Junkers Hydronext 5600 S, 5700 S y 6700i S (WTD 12 y 15 AM E) y para la WRD11-2 B31 S2805. Con un solo origen quedan por confirmar: compara los códigos o llámanos al 919 931 595.
¿Qué significan los códigos 8 708 300 146, HTAF3008, FD88503 y 057601?
El 8 708 300 146 es el código marcado de la pieza y el HTAF3008 su designación en la placa; una tienda los lista juntos. El FD88503 y el 057601 también están marcados, pero ninguna fuente leída los explica. Las listas oficiales de recambios Junkers de 2010 escriben los códigos con 11 cifras, con un 0 final (por ejemplo 8 708 300 212 0, que es otra placa). Para el 146 no hemos encontrado esa variante en las fuentes leídas.
¿Se confunde con otras placas, como el 8 708 300 145 o el 8738711797?
Sí. Dos tiendas británicas listan el 8708300146 como placa Worcester, y una lo pone junto al 8 708 300 145. Una tienda italiana da la 8738711797 para la WT 14 AM 1 E 31, y otra da la 8738723206 para las Hydrocompact WTD12/15/18. Son otros códigos: la nuestra marca 8 708 300 146 y el taller la tiene confirmada como Junkers. Si la tuya marca otro, consúltanos antes de pedirla.
¿Qué relé y qué fusible lleva la placa?
En nuestra unidad el relé es un Schrack RT134024, con bobina de 24 V DC y contactos de 12 A / 250 VAC, y la serigrafía del fusible marca 125mAT. Son valores marcados en esa unidad, no mediciones. La ficha de la serie RT1 de Schrack/TE (copia en alldatasheet) lo describe como relé de uso general para circuito impreso, de 1 polo y contactos de 250 VAC, 12 A o 16 A. Compara el relé de tu placa con estos valores.
¿Quién debe montarla?
Un técnico cualificado: la placa es la parte eléctrica de un aparato de gas y el relé está marcado para 250 VAC. Se cambia con la corriente cortada, y conviene comprobar antes la alimentación y el fusible.
Cómo hemos verificado esta ficha
JUNKER 8 708 300 146Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
Dos tiendas coinciden en parte con la etiqueta: Climatización Ibérica (código y Junkers) y Repuestos Aire (código y HTAF3008). Dos tiendas británicas la dan como Worcester. Ninguna fuente leída cita la WT14 AM1 E31 con este código; la confirma el taller.
Fuentes consultadas
- Climatización Ibérica: ficha de la placa Junkers 8708300146Referencia OEM 8708300146; la da para Hydronext y WRD11-2
- Repuestos Aire Acondicionado: ficha 8708300146 / HTAF3008Une 8708300146 y HTAF3008; añade FD78829 y BV060-0328.0
- UK Boiler Breakers: Worcester PCB 8708300146Título con el código; la asigna a Worcester
- PCBs4U: Worcester PCB 8 708 300 145, 8708300146Título con 145 y 146; la asigna a Worcester
- alldatasheet: ficha del relé RT134024 (serie RT1, Schrack/TE)Datos de la serie del relé, no de la placa
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers, Worcester ni Schrack; las marcas se citan para indicar compatibilidad.
