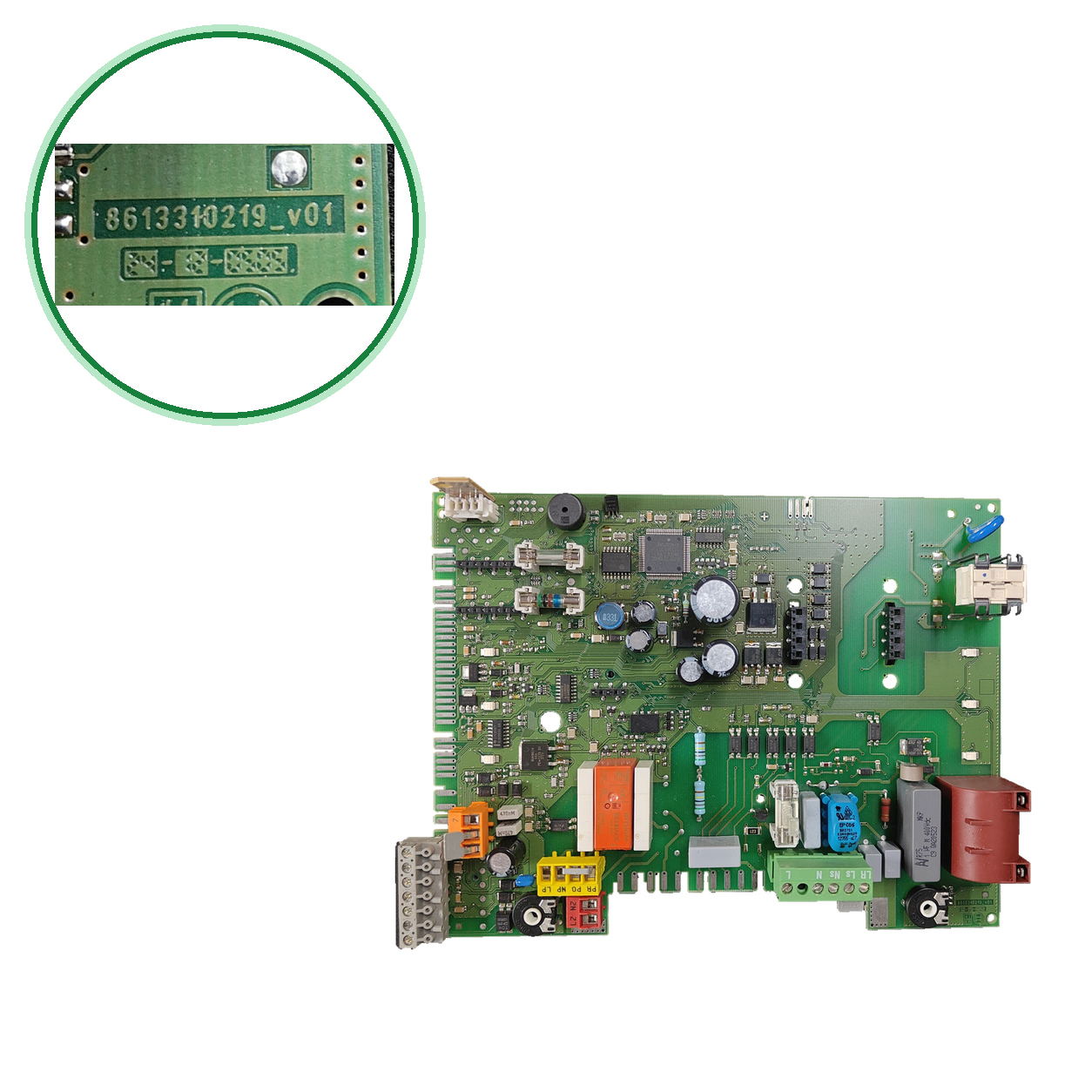

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C: Pieza e identificador ampliado

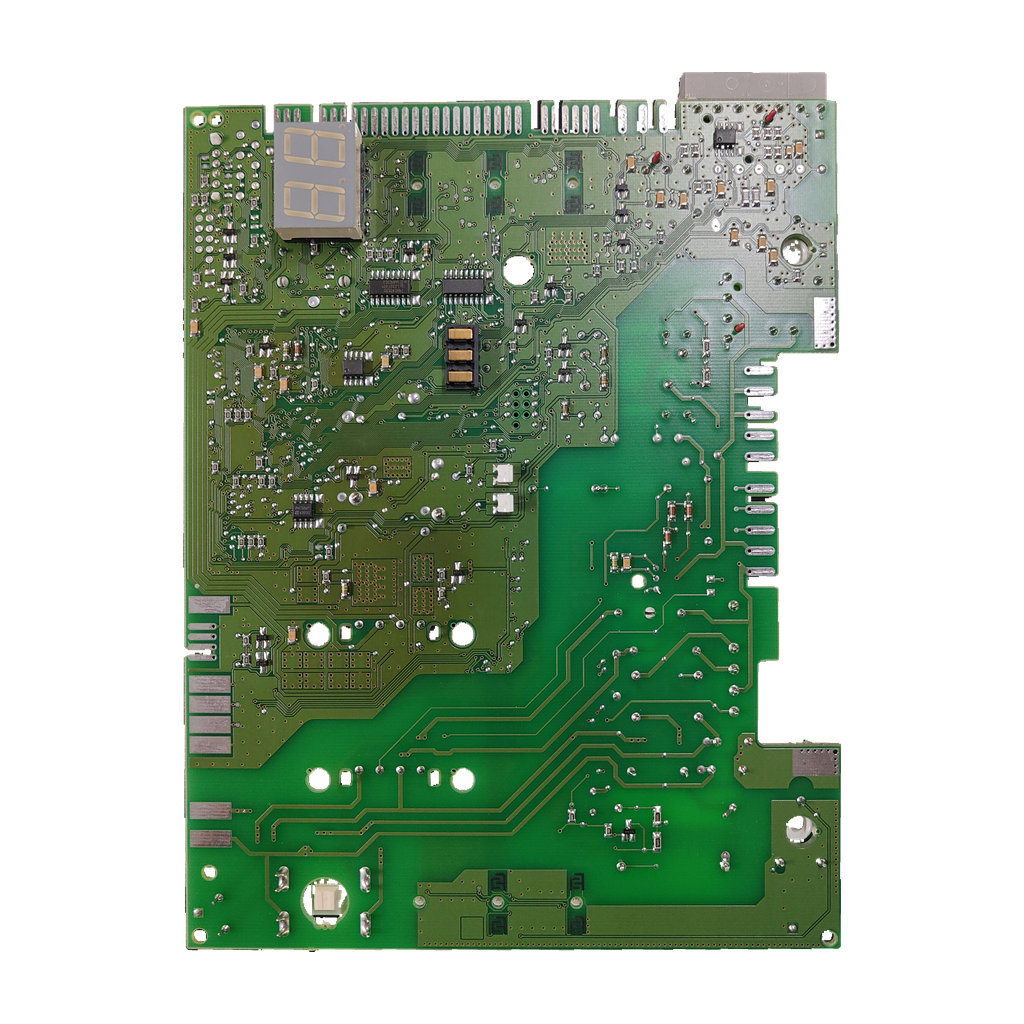

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C: vista 2

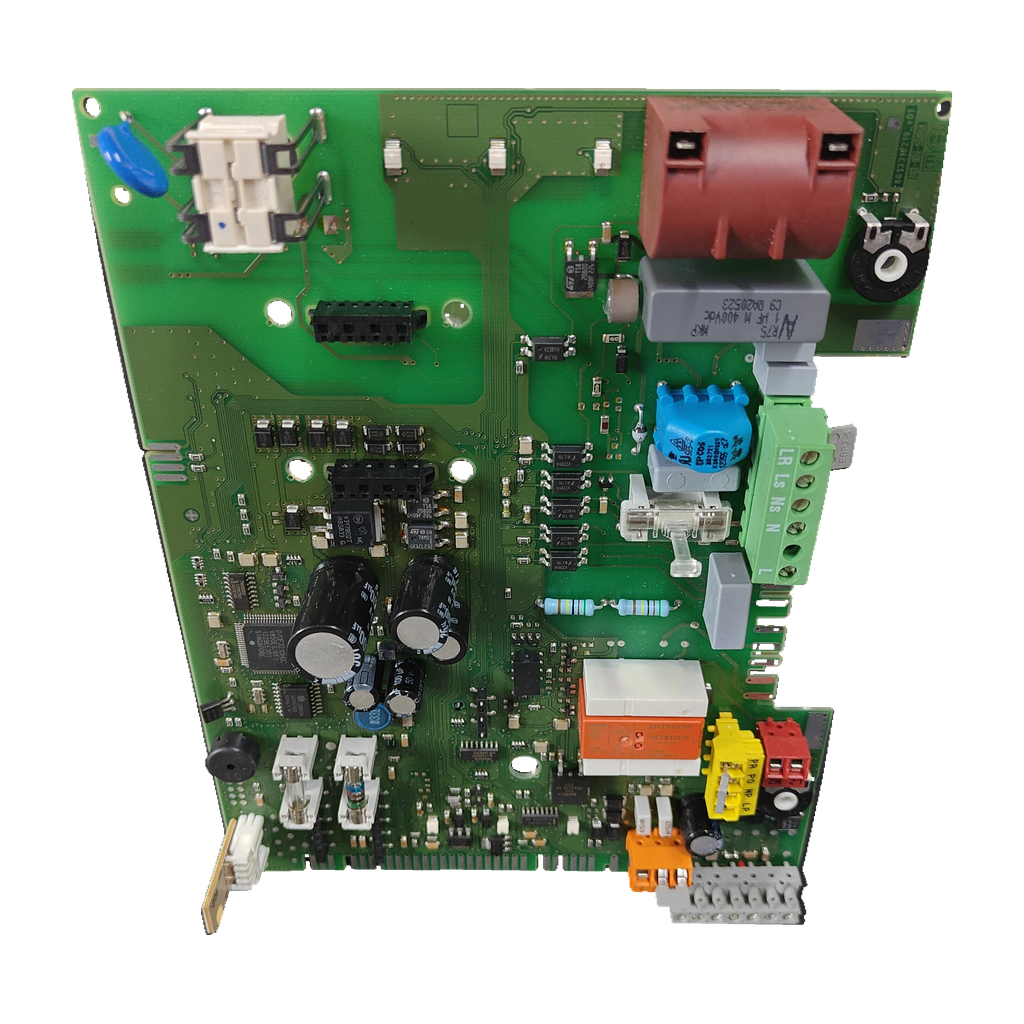

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C: vista 3

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C: vista 4

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C: vista

JUNKERSFotos de esta unidad

1 / 5

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica 8613310219_V01 para Junkers ZWB 25 2C

Referencia Bosch8613310219_V01

La 8613310219_V01 es una placa electrónica Junkers/Bosch que nuestro taller confirma para la caldera Junkers ZWB 25 2C. Dos tiendas independientes la dan con ese código para una caldera Junkers o Bosch. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Placa 8613310219_V01
Junkers ZWB 25 2C
Serigrafía 4.1 KA · D331; 123
Chip V850ES/KF1 · 12229E201

Todos los códigos de esta unidad3

Referencia Bosch: 8613310219_V01
Referencia JUNKERS: 8718224656
SKU Ecoklima: PLC227

Ninguna web abierta cita 8718224656, 12229E201 ni 507 14 12 04. Openclima lista el 8613310219 como otro identificador de su placa 8613310175, cuyo código principal es otro.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera. Esta unidad lleva dos filas de bornas (L,N,S,N,S,L y LR,LS,NS,N,L), un conector rojo N2,N1 y uno amarillo PR,PO,NP,LP.

Compruébalo en tu placa

Busca el código 8613310219_V01 impreso en la placa (hay tiendas que lo escriben 8613310219 V01 o 8613310219-v01). Esta unidad lleva también la serigrafía 4.1 KA y D331; 123.
Compara el circuito integrado (V850ES/KF1 · 12229E201) y las bornas: L,N,S,N,S,L y LR,LS,NS,N,L.
Compara los conectores: rojo N2,N1 y amarillo PR,PO,NP,LP.
No la confundas con las placas 8748300923 u 8748300892: son otros códigos. La 8613310175 es otra placa principal, pero Openclima lista la 8613310219 como otro identificador suyo: compara siempre el código marcado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos disponible.

Códigos de esta pieza

8613310219_V01	Código principal marcado en la placa; Openclima lo llama «Versión de Electrónica»
8613310219	Parte numérica del código principal
8718224656	Referencia que nuestro taller tiene para esta placa
4.1 KA	Serigrafía de la placa
D331; 123	Serigrafía de la placa
12229E201	Marcado en el circuito integrado V850ES/KF1

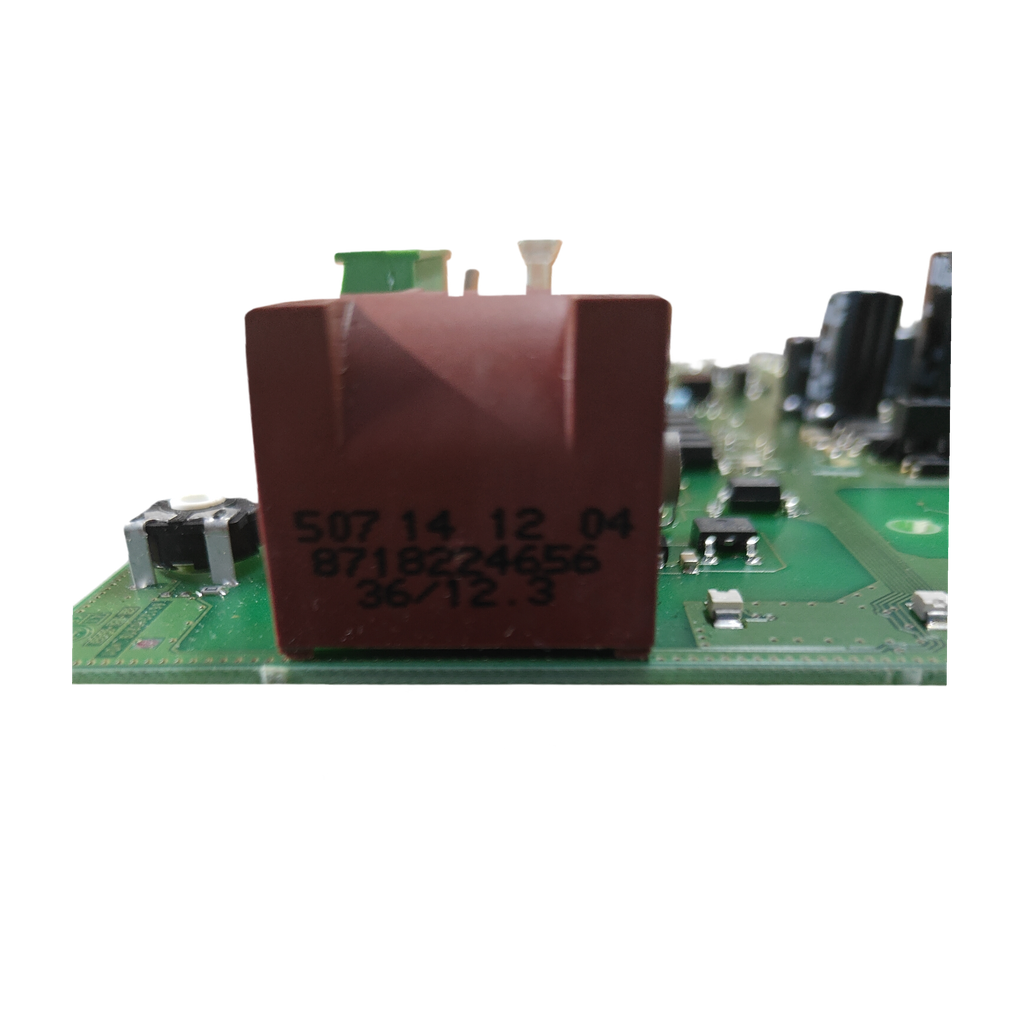

507 14 12 04	Subcomponente marcado, junto a 36/12.3
8613310219 V01	Mismo código escrito con espacio (heiz24); otra tienda lo escribe 8613310219-v01

No la confundas con

8613310175Placa Junkers que Openclima da para la ZWB 25-2C 23 S3700 y que lista el 8613310219 como «Otros identificadores» · Es el código principal de esa ficha; el 8613310219 figura allí solo como otro identificador. Compara siempre el código marcado en tu placa
8748300923Placa Junkers Cerapur Comfort ZWBC24, ZWBC25/30 y ZWBC28 según SATCRM · Otra referencia; la tienda no cita ninguno de nuestros códigos. Compara el código marcado
8748300892Placa principal Junkers GZT3a Skin para ZSN, ZWN, ZSR y ZWR 18..24 -7/-8 KE · Otra familia de calderas; la tienda no cita ninguno de nuestros códigos
8613310131 V01Código que una tienda de recambios pone junto a «Bosch 8613310219-v01 PCB» en el título de una placa usada · No sabemos si es la misma placa: el anuncio no nombra caldera. Compara siempre el código marcado

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWB 25 2CConfirmada por nuestro taller

Por confirmarPor confirmar

Junkers ZWBC 251 origen (Openclima): ficha de la placa 8613310219_V01
Bosch Condens 3000 ZWB 28-3C1 origen (tienda húngara de piezas usadas): artículo 8613310219_v01

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Serigrafía PCB: 4.1 KA · D331; 123
Subcomponente: 507 14 12 04 · 36/12.3
Condensador blanco/gris: 400 Vac
Condensador EPCOS B32921: clase X2, 305 V~
Bornera: L,N,S,N,S,L · LR,LS,NS,N,L
Conector rojo: N2,N1
Conector amarillo: PR,PO,NP,LP
Circuito integrado: V850ES/KF1; 12229E201; Singapore
Aplicación indicada en inventario: JUNKERS ZWB 25 2C
Marca indicada: BOSCH

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara código y serigrafía

8613310219_V01, 4.1 KA y D331; 123 deben coincidir con los de tu placa.

Compara bornas y conectores

Conector rojo N2,N1, amarillo PR,PO,NP,LP y bornas L,N,S,N,S,L.

Monta con un técnico

Lleva bornas marcadas L y N: conviene que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

El código 8613310219_V01 va marcado en la placa. Compara también la serigrafía (4.1 KA y D331; 123), el circuito integrado V850ES/KF1 con 12229E201 y el subcomponente 507 14 12 04. Openclima llama «Versión de Electrónica» al 8613310219_V01.

¿Sirve para mi Junkers ZWB 25 2C?

Sí: nuestro taller ha confirmado esta placa para la Junkers ZWB 25 2C. Además, Openclima la lista con el código 8613310219_V01 para la ZWBC 25. No hemos podido leer ningún despiece oficial de Junkers con este código.

¿Sirve para la Junkers ZWBC 25 o para la Bosch Condens 3000 ZWB 28-3C?

No lo hemos confirmado nosotros. Cada una la da solo una tienda con el código 8613310219_V01: Openclima, la ZWBC 25; una tienda húngara de piezas usadas, la Condens 3000 ZWB 28-3C. Otras dos tiendas (heiz24 y una de recambios de electrodomésticos) citan el código en el título de una placa sin nombrar caldera. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿8613310219, 8613310219_V01 y 8718224656 son la misma pieza?

8613310219_V01 es el código marcado en la placa y 8613310219 es su parte numérica. heiz24 lo escribe «8613310219 V01» y otra tienda «8613310219-v01». La 8718224656 es la referencia que nuestro taller tiene para esta placa; ninguna web abierta la cita. Compara siempre el código marcado en tu placa.

¿Es una placa Junkers o Bosch?

Las dos marcas aparecen con este código: Openclima la titula «Placa Electrónica Junkers (8613310219_V01)» y heiz24, «Bosch 8613310219 V01 Printed circuit board». Nuestro taller indica Bosch como marca de la placa y la confirma para una Junkers. Compara el código marcado, no la marca.

¿Es la misma que la 8748300923, la 8748300892 o la 8613310175?

Openclima lista la 8613310219 como otro identificador de la 8613310175, que da para la ZWB 25-2C 23 S3700. La 8748300923 la da SATCRM para las Cerapur Comfort ZWBC24, ZWBC25/30 y ZWBC28, y la 8748300892 otra tienda para ZSN, ZWN, ZSR y ZWR 18..24 -7/-8 KE. Son otros códigos principales: compara el código marcado.

¿Qué bornas, conectores y condensadores lleva y quién debe montarla?

Esta unidad lleva dos filas de bornas, L,N,S,N,S,L y LR,LS,NS,N,L, un conector rojo N2,N1 y uno amarillo PR,PO,NP,LP. Los condensadores marcados son de 400 Vac (blanco/gris), EPCOS B32921 clase X2 305 V~ y RIFA 400 V. Con bornas marcadas L y N, conviene que la monte un técnico cualificado: es una recomendación nuestra, no un dato de un manual.

Cómo hemos verificado esta ficha

JUNKERS 8613310219_V01

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma código y caldera (ZWB 25 2C). Dos orígenes (Openclima y una tienda húngara) unen 8613310219_V01 con una caldera. heiz24 contradice la identidad: titula una placa Bosch pero la describe como repuesto de herramientas eléctricas. Sin despiece oficial legible.

Fuentes consultadas

Openclima: ficha de la placa electrónica Junkers 8613310219_V01 (ZWBC 25)Código 8613310219_V01 como «Versión de Electrónica» para la ZWBC 25
Tienda húngara de piezas usadas: panel de control 8613310219_v01 (Bosch Condens 3000 ZWB 28-3C)Cikkszám 8613310219_v01; pieza usada
heiz24.de: Bosch 8613310219 V01 Printed circuit boardNo cuenta como origen y contradice la identidad: título con el código «8613310219 V01», sin caldera, y descripción de repuesto para herramientas eléctricas. También muestra cómo escriben el código
Tienda de recambios de electrodomésticos: Bosch 8613310219-v01 PCB usada y probadaNo cuenta como origen: título con dos códigos (8613310131 V01 y 8613310219-v01) y sin caldera. Solo muestra cómo escriben el código

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
