Placa electrónica Junkers Heatronic 3 · Z 10003 / 8 737 702 723 para Cerapur Compact ZWB/ZSB -1

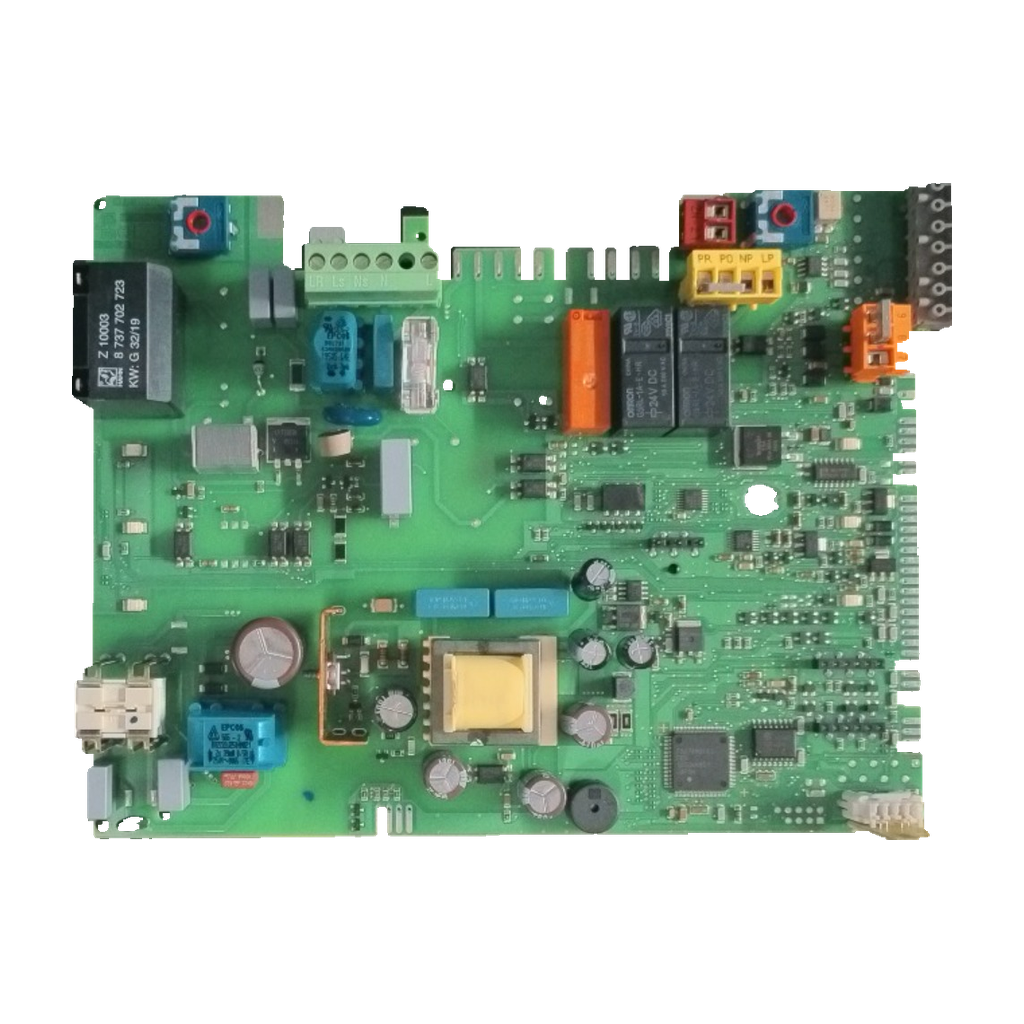

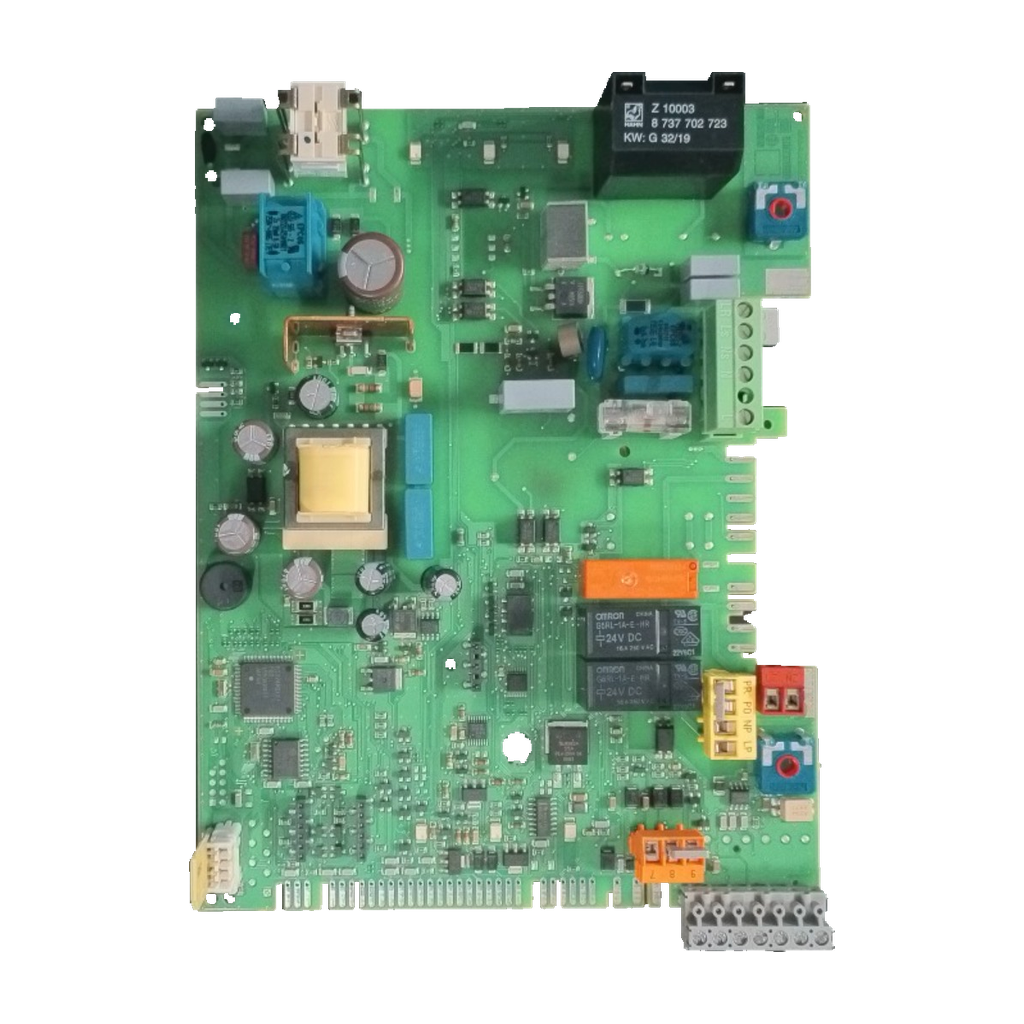

Es la placa electrónica principal Heatronic 3 de Junkers/Bosch. Lleva marcados Z 10003, 8 737 702 723 y KW G 32/19 en el módulo negro. Según la nota de nuestro taller, gestiona el encendido, la bomba, el ventilador, la válvula de gas y las sondas de las Cerapur Compact ZWB/ZSB -1.

Nuestro taller la ha confirmado para la familia Cerapur Compact ZWB/ZSB -1, sin indicar el modelo exacto. En el grupo Schaltkasten (cuadro de mando) del catálogo online de Bosch de la ZWB 24-1 DE 23 S1400, la placa de control es la 8 737 707 762 0 y no aparece la 8 737 702 723; la lista completa de recambios no se ha podido leer. No dice si son equivalentes. Para la ZWB 24-1 DE 23 y la ZWB 28-1 DE 23 ninguna de las fuentes abiertas une esta placa con el modelo exacto (0 orígenes). Compara los marcados y, si dudas, llámanos al 919 931 595.

8 737 702 723 (8737702723, sin espacios) es la referencia con la que nuestro taller identifica esta placa. 8 737 707 762 0 es la Steuerplatte (placa de control) que el grupo Schaltkasten del catálogo online de Bosch lista para la ZWB 24-1 DE 23 S1400, variante =>FD757. La tienda italiana Fausto Ricambi titula su placa Junkers «8737707762 8737702723» y da 8737707762 como «Supplier code». Ninguna fuente dice que sean equivalentes: no los damos por intercambiables.

Son los marcados del módulo negro de la placa. 8 737 702 723 es la referencia con la que nuestro taller identifica la pieza. No hemos encontrado ninguna fuente que explique qué significa cada parte del marcado, por eso solo los usamos para comparar.

El marcado del módulo de esta unidad admite una segunda lectura (Z 1000B, 8 737 202 723, KW G 32/19) que no hemos resuelto; la lectura principal es Z 10003 y 8 737 702 723. Compara con las fotos y, si dudas, envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

No están confirmadas. La ficha de modulerepair.com.au lista «ZSB30-2» junto al número 8737702723, sin marca y sin decir que sea esta placa (1 fuente). En el grupo Schaltkasten del catálogo online de Bosch de la ZWB 30-1 DE 23 S3600, la placa de control es la 8 737 707 764 0 y no aparece la 8 737 702 723. Nuestro taller la confirma para la familia ZWB/ZSB -1, sin modelo exacto: compara los marcados o llámanos al 919 931 595.

Nuestro taller la anota para fallos F0, A8, AC, b1 o EA y tras descartar sensores y cableado. Como gobierna el encendido, el ventilador y la válvula de gas, conviene que la monte un técnico cualificado.

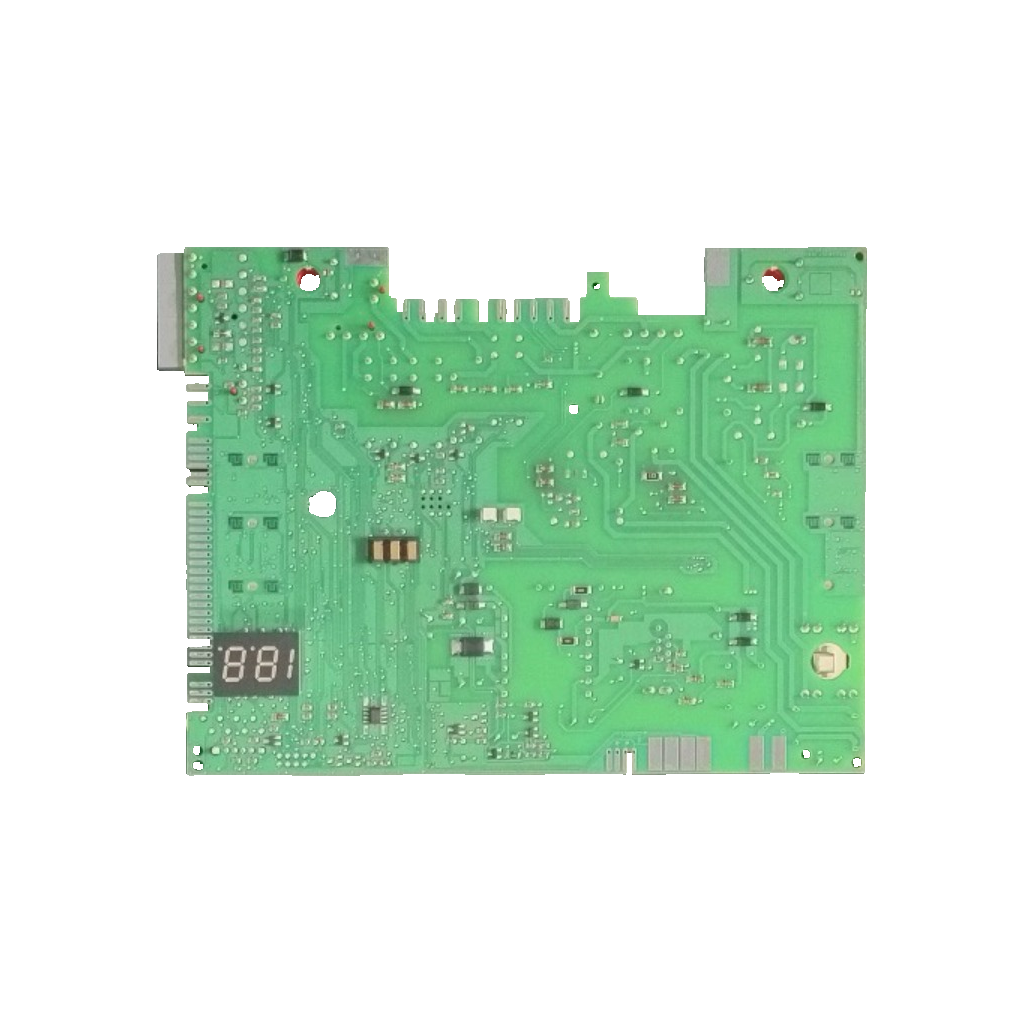

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
