Placa electrónica Junkers LF 01.36 · 8 744 501 278 para ZWA 24 1AM 23: Pieza e identificador ampliado

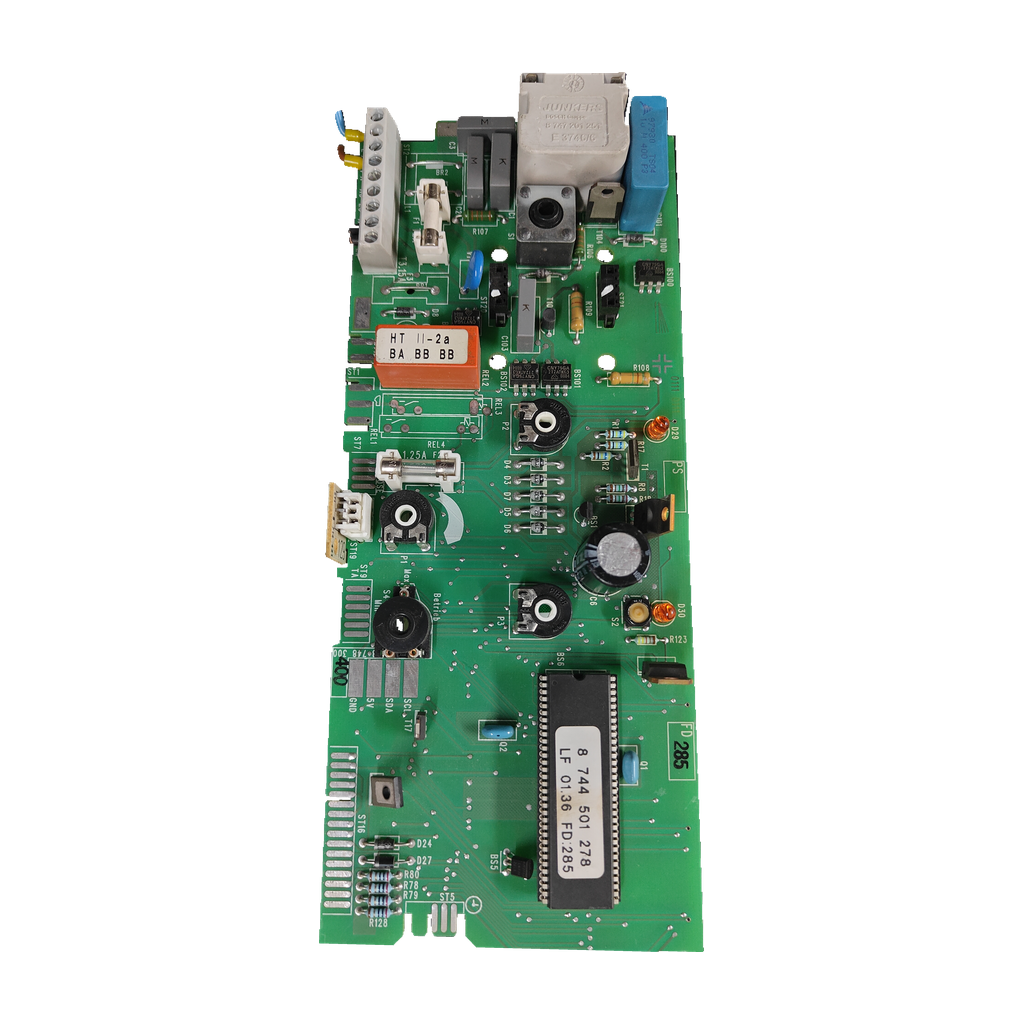

Placa electrónica Junkers LF 01.36 · 8 744 501 278 para ZWA 24 1AM 23: vista 2

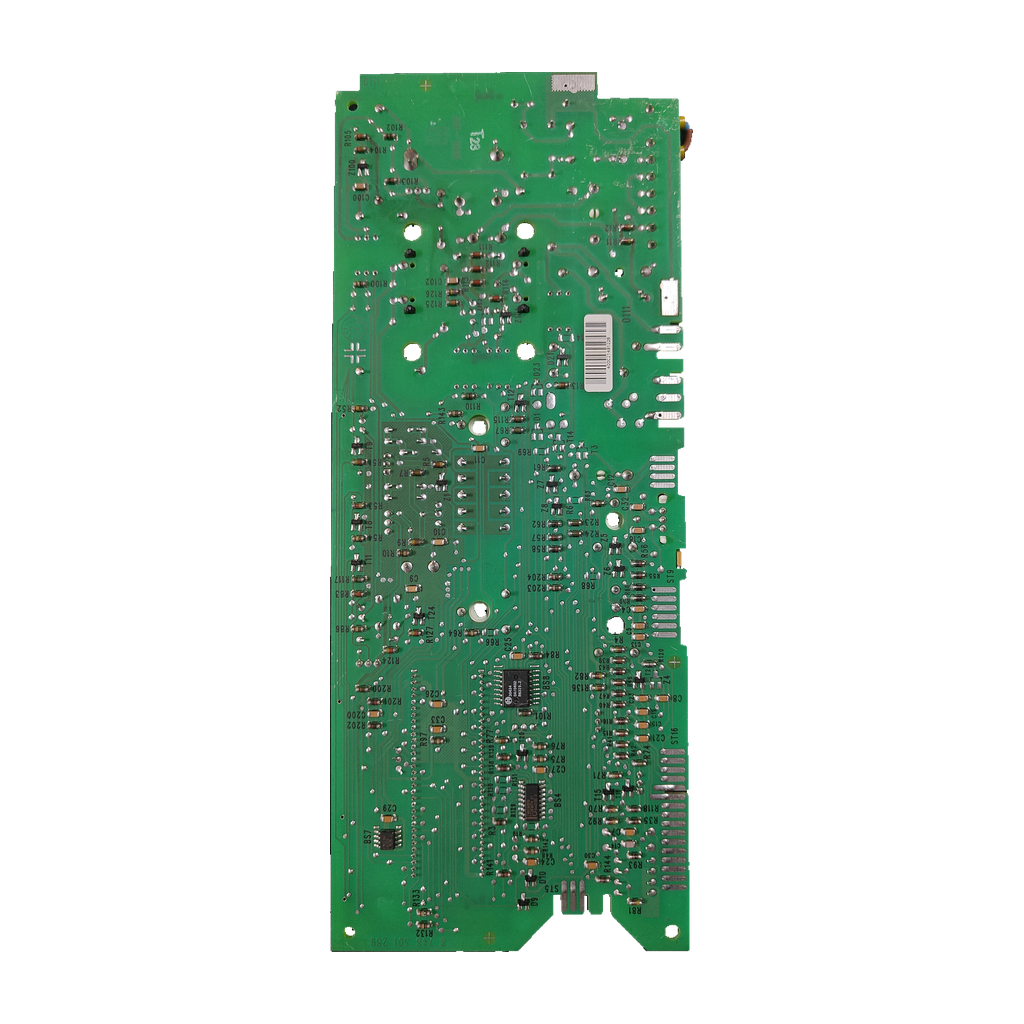

Placa electrónica Junkers LF 01.36 · 8 744 501 278 para ZWA 24 1AM 23: vista 3

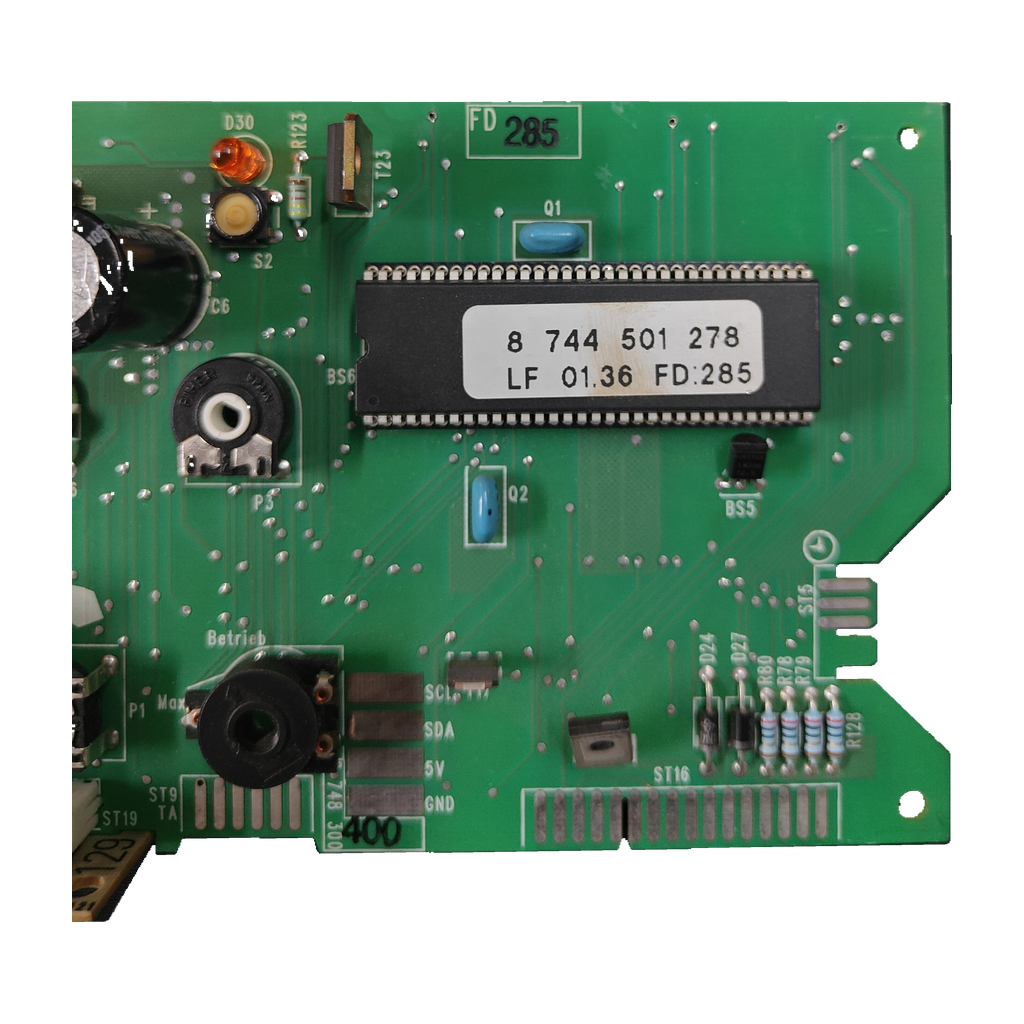

Placa electrónica Junkers LF 01.36 · 8 744 501 278 para ZWA 24 1AM 23: vista 4

JunkersFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers LF 01.36 · 8 744 501 278 para ZWA 24 1AM 23

Código del circuito8 748 101 288

La placa Junkers LF 01.36 (8 744 501 278; circuito 8 748 101 288) es una placa electrónica que nuestro taller ha confirmado para la Junkers ZWA 24 1AM 23. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Junkers LF 01.36
8 744 501 278
Circuito 8 748 101 288
ZWA 24 1AM 23 (taller)

Todos los códigos de esta unidad4

Código del circuito: 8 748 101 288
Código de la etiqueta: 8 744 501 278
Modelo: LF 01.36
SKU Ecoklima: PLC221

Códigos confirmados por nuestro taller. Ninguna fuente externa leída los lista: las listas oficiales de las ZWA 24-1 A y K dan otras placas y las tiendas dan la 8748300561 para la ZWA 24-1 AM.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera, identificada como LF 01.36.

Compruébalo en tu placa

Busca en la placa los códigos marcados 8 744 501 278, LF 01.36 y FD.285. El código del circuito es 8 748 101 288.
Compara los fusibles (F1 T2A, F3 T3.15, F4 1.25A) y el bloque blanco con el código 8 747 501 261.
No la confundas con la 8748300561, que algunas tiendas dan para la ZWA 24-1 AM: es otro código.
Comprueba en la placa de características que tu caldera es una Junkers ZWA 24 1AM 23, el modelo que confirma nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos una foto desde Contacto.

Códigos de esta pieza

8 744 501 278	Código marcado en la placa (identificador de la pieza) · también 8744501278
8 748 101 288	Código del circuito (PCB) · también 8748101288
LF 01.36	Designación marcada en la placa (modelo) · también LF01.36
FD.285	Código marcado en la placa
8 747 501 261	Código del bloque blanco de la placa (lleva también E 3746/6)

No la confundas con

8748300561Placa electrónica de la Eurosmart ZWA 24-1 AM según cinco tiendas (una tienda añade «ex 8748300488») · Otro código: ninguna fuente lo une a 8 744 501 278 ni a LF 01.36. Nuestro taller confirma 8 744 501 278 para la ZWA 24 1AM 23
8748300417Placa base ZWA 24-1 A/K de Junkers, según una tienda · Otro código y otras variantes (A/K), no la AM 23
8744501254Placa Junkers ZWC24-1MFA, según una tienda · Otra caldera y otro código, aunque empieza igual (8 744 501)
8 744 501 228Código leído en el chip en un anuncio de Wallapop de una placa para Junkers ZWA 24 · Un dígito distinto del nuestro; el anuncio no dice AM 23 ni lo une a 8 744 501 278

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWA 24 1AM 23Confirmada por nuestro taller

No sirve para

Junkers ZWA 24-1 KSu lista oficial de recambios da otra placa: 8 748 300 431

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Fusible F1: T2A
Fusible F3: T3.15
Fusible F4: 1.25A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Fusible F3: T3.15A
Subcomponente condensador azul: 1 μF, 400 V, F3
Conector rotulado: GND, 5 V, SDA, SCL, T17
Subcomponente bloque blanco: 8 747 501 261; E 3746/6
Aplicación indicada en inventario: Junkers ZWA 24 1AM 23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La placa marca F1 T2A, F3 T3.15 y F4 1.25A. Lee el valor escrito en cada fusible de tu placa antes de cambiarla.

Compara el conector

Lleva un conector rotulado GND, 5 V, SDA, SCL y T17. Comprueba que tu placa tiene los mismos rótulos.

Monta con un técnico

Pieza eléctrica de una caldera de gas: conviene que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Junkers LF 01.36 y qué significa cada código?

8 744 501 278 es el código marcado en la placa (identificador de la pieza); LF 01.36 es la designación del modelo; FD.285 va marcado en la placa, pero no sabemos qué designa; 8 748 101 288 es el código del circuito y 8 747 501 261 el del bloque blanco (E 3746/6). Compáralos todos con tu placa, no solo uno.

¿Sirve para mi Junkers ZWA 24 1AM 23?

Sí. Nuestro taller ha confirmado esta placa para la ZWA 24 1AM 23. Mira el modelo completo en tu placa de características y fíjate en el código: las tiendas ofrecen también para esa familia la 8748300561, que es otro código.

¿Es la misma placa que la 8748300561 que ofrecen para la ZWA 24-1 AM?

No podemos decir que lo sea. Cinco tiendas dan la 8748300561 para la ZWA 24-1 AM; dos tiendas la enlazan a la AM 23. Ninguna la une a 8 744 501 278, 8 748 101 288 ni LF 01.36. Nuestro taller confirma 8 744 501 278 solo para la Junkers ZWA 24 1AM 23: compara los códigos de tu placa antes de elegir.

¿Sirve para una ZWA 24-1 A o una ZWA 24-1 K?

No la damos por válida. Las listas oficiales de recambios de esas variantes (7 181 465 343 y 7 181 465 352, 02.08) montan otras placas: 8 748 300 496 en la 24-1 A y 8 748 300 431 en la 24-1 K. No aparece 8 744 501 278. Una tienda avisa de que A23 y AM23 llevan recambios distintos. Si dudas, envíanos desde Contacto una foto de tu placa y de la caldera.

¿Es lo mismo que la 8744501254 o la 8 744 501 228, que empiezan igual?

No son el mismo código y no podemos decir que sean intercambiables. Una tienda da la 8744501254 para la placa de la ZWC24-1MFA, y un anuncio de segunda mano de una placa para ZWA 24 lee 8 744 501 228 en el chip, un dígito distinto. Ninguna fuente las une a 8 744 501 278: compara el código completo, no solo el comienzo 8 744 501.

¿Qué fusibles lleva y cuáles debo revisar antes de cambiarla?

Marca F1 T2A, F3 T3.15 (T3.15A) y F4 1.25A, y lleva un condensador azul de 1 µF y 400 V. Son valores del ejemplar fotografiado, no mediciones. La lista oficial de la ZWA 24-1 A da fusibles de 2 A (1 904 521 341) y 1,25 A (1 904 522 338); la de la ZWA 24-1 K, T2A (1 904 521 341) y T1,25A (1 904 522 338). Son otras variantes, con los mismos valores que F1 y F4.

¿Puedo montarla yo o debe hacerlo un técnico?

Conviene que la monte un técnico cualificado: es una placa electrónica de una caldera de gas.

Cómo hemos verificado esta ficha

Junkers LF 01.36

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Pieza, códigos y caldera confirmados por nuestro taller. Ninguna página externa leída cita 8 744 501 278, 8 748 101 288 ni LF 01.36 (nivel 0); las fuentes leídas dan otras placas para la ZWA 24-1 AM, A y K, que se anotan como datos.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
