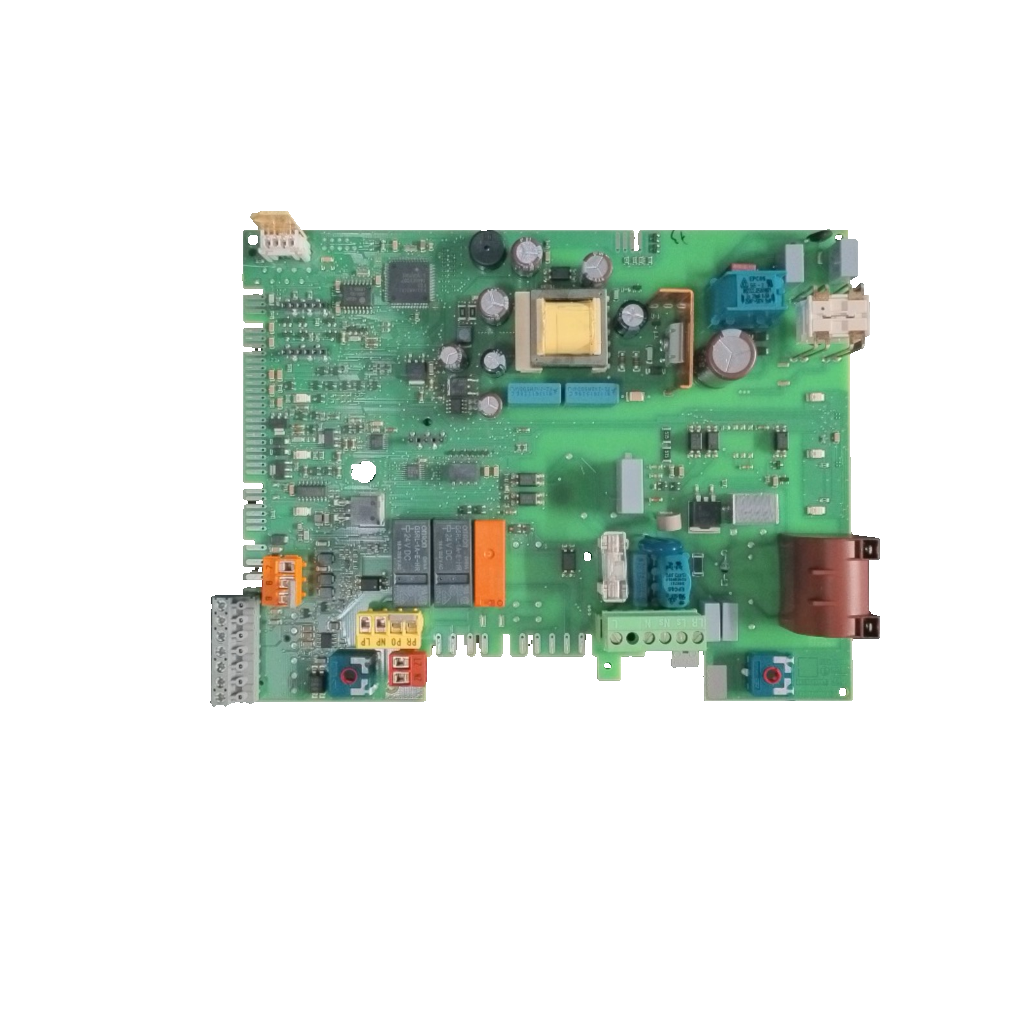

Placa electrónica Junkers Heatronic 3 · 8748300923 para Cerapur Comfort ZWBC 30-2 C 23: vista 2

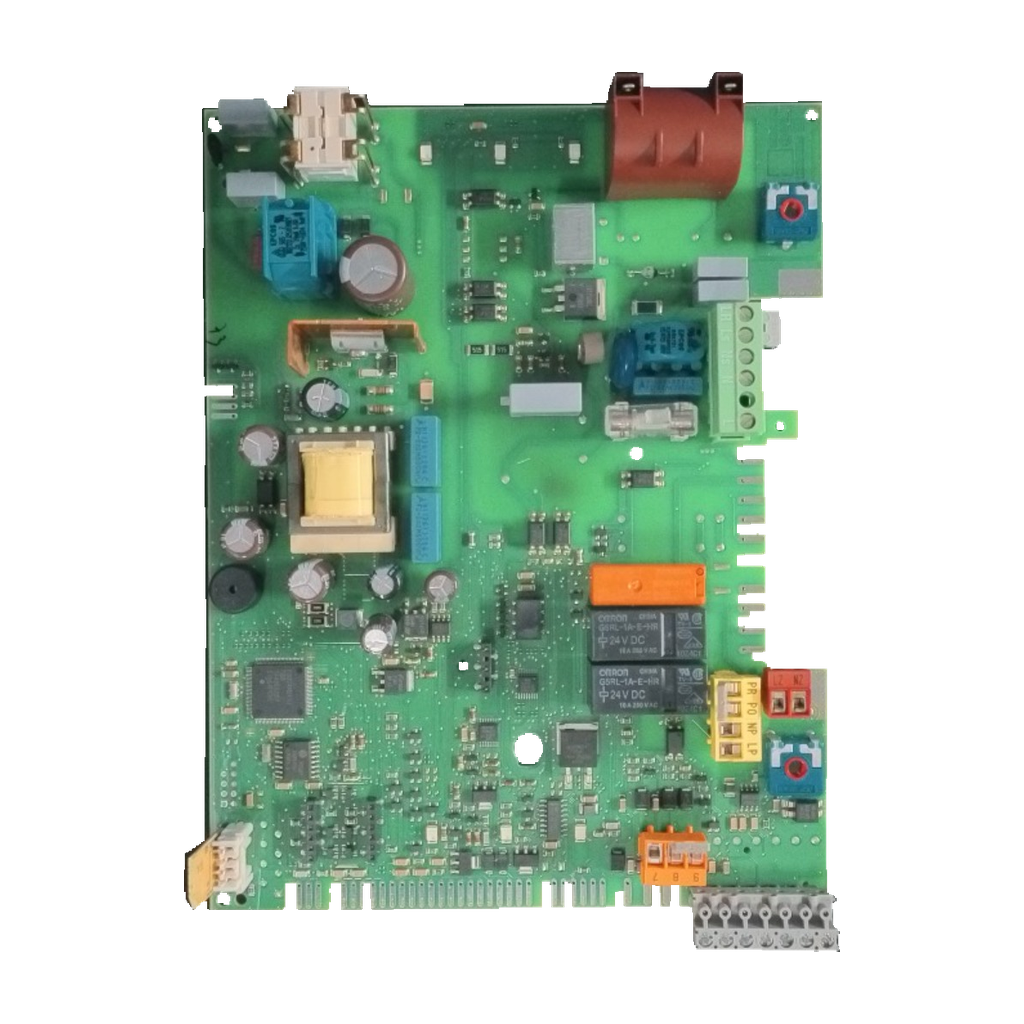

Placa electrónica Junkers Heatronic 3 · 8748300923 para Cerapur Comfort ZWBC 30-2 C 23: vista 3

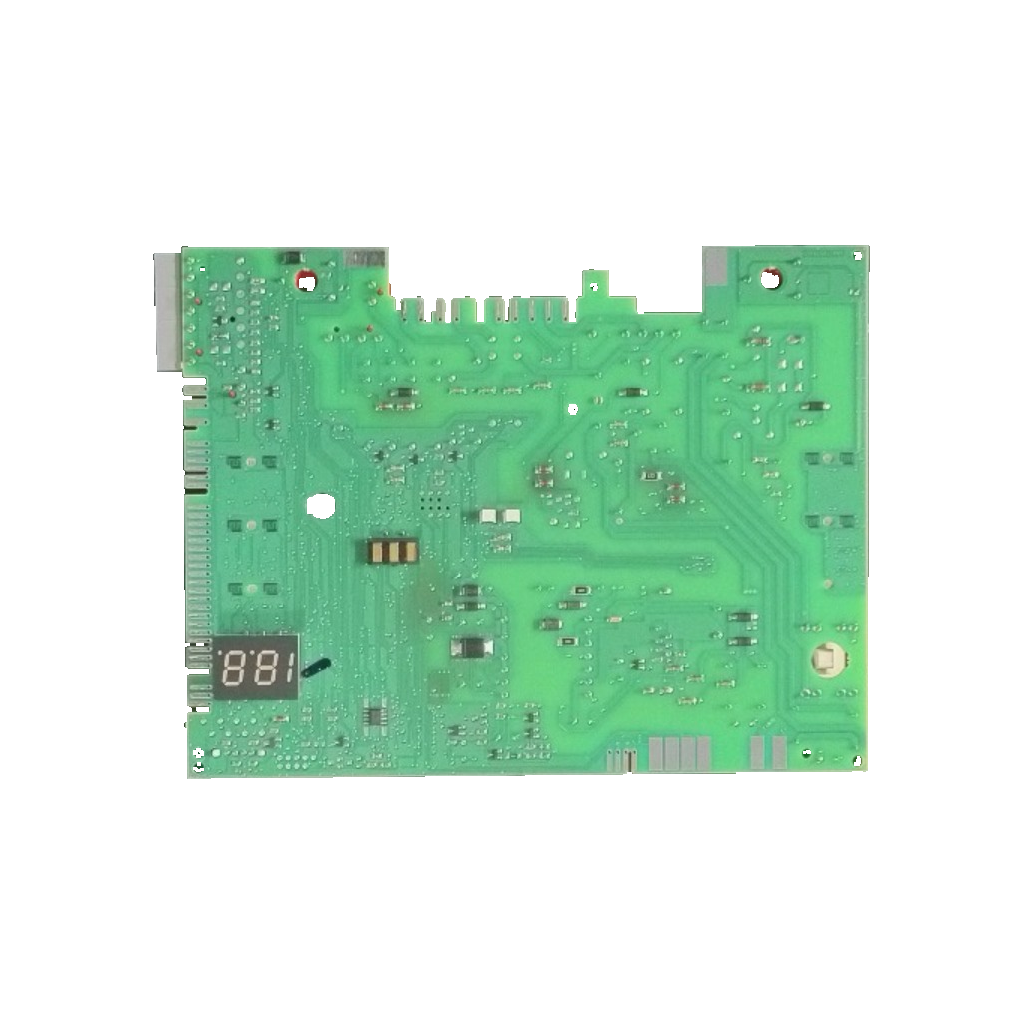

Placa electrónica Junkers Heatronic 3 · 8748300923 para Cerapur Comfort ZWBC 30-2 C 23: vista 4

JunkersFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersReferencia verificada

Placa electrónica Junkers Heatronic 3 · 8748300923 para Cerapur Comfort ZWBC 30-2 C 23

Referencia Junkers8748300923

La 8748300923 es la placa electrónica Junkers Heatronic 3 de la Cerapur Comfort ZWBC 30-2 C 23, confirmada por nuestro taller. Tres orígenes la dan también para la ZWBC 25-2 C 23 y 31 y la 30-2 C 31. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Electrónica Heatronic 3
Relé Omron 24 VDC
Cerapur Comfort ZWBC 30-2 C

Todos los códigos de esta unidad3

Referencia Junkers: 8748300923
Modelo: Heatronic 3
SKU Ecoklima: PECZWBC30X

El 8748300714 y los identificadores de versión salen de una sola tienda cada uno, sin explicación: compara tu placa antes de pedir.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control principal: gobierna encendido, ventilador, bomba, modulación y seguridades. Se sospecha de ella ante fallos internos (F0), errores de datos (b2) o de comunicación (A8), tras verificar sensores, cableado y conector codificado.

Compruébalo en tu placa

Mira en la placa de tu caldera el modelo exacto (por ejemplo ZWBC 30-2 C 23) y compáralo con la lista de calderas compatibles.
Con la caldera sin corriente, abre el frontal: la placa va detrás, en la caja de control. El 8748300923 suele ir serigrafiado en el circuito impreso o en una pegatina del lateral.
Compara el número y la posición de relés y conectores con las fotos: bajo una misma referencia hay versiones distintas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

8748300923	Código principal; cuatro tiendas lo unen a la ZWBC 30-2 C 23
8748 300 923 · 8748-300-923 · 8748.300.923	Misma referencia con espacios, guiones o puntos
Heatronic 3	Electrónica de control de la Cerapur Comfort (manual oficial)
PECZWBC30X	Código interno del taller para esta unidad
8638515085 · 8737710302_v01	Versión de la electrónica según Openclima
8748300714	Repuestossat lo lista en «Números de serie sustitutivos»; no aclara el sentido

No la confundas con

7 716 010 270Número que algunas tiendas dan junto al modelo ZWBC 30-2 C 23 (Electro Cholo lo llama «Número De Serie») · Ninguna tienda explica qué identifica; la referencia de la placa es 8748300923

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers Cerapur Comfort ZWBC 30-2 C 23Confirmada por nuestro taller · también en Repuestossat, Recalderas, Climatización Ibérica y Electro Cholo
Junkers Cerapur Comfort ZWBC 25-2 C 233 orígenes: Repuestossat, Recalderas, Electro Cholo
Junkers Cerapur Comfort ZWBC 25-2 C 313 orígenes: Repuestossat, Recalderas, Electro Cholo
Junkers Cerapur Comfort ZWBC 30-2 C 313 orígenes: Repuestossat, Recalderas, Electro Cholo
Junkers Cerapur Comfort ZWBC25-2C 23S37004 orígenes: Repuestossat, Recalderas, Electro Cholo, Openclima

Por confirmarPor confirmar

Junkers Cerapur ZWBC 24-2 C 23, 24-2 C 31 y 28-2 C 232 orígenes por modelo: Recalderas (igual en Climatización Ibérica), Electro Cholo; ICG Calderas y Fersay, solo por familia ZWBC24/ZWBC28
Junkers Cerapur ZWBC 28-2 C 312 orígenes por modelo: Recalderas, Electro Cholo; ICG Calderas y Fersay, solo por familia ZWBC28
Junkers Cerapur Comfort ZWBC25-2C 31S37002 orígenes: Repuestossat, Electro Cholo

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos del fabricante

Fusibles: 3 en la placa; repuestos tras la cubiertaManual oficial 6 720 615 759

Marcados de esta unidad

Tipo de pieza: Placa electrónica principal / módulo de control
Fabricante del componente: Omron
Tensión nominal de bobina del relé: 24 VDC
Funciones declaradas: Encendido, ventilador, bomba, modulación y seguridades
Modelo del relé montado: OMRON G5RL-1A-E-HR
Contactos del relé: 16 A, 250 VAC
Aplicación indicada en inventario: Compatibilidades: · Placa electrónica principal Heatronic 3 para la Junkers Cerapur Comfort ZWBC 30-2 C 23. Gobierna encendido, ventilador, bomba, modulación y seguridades. Esta unidad reacondicionada sustituye a la original cuando hay fallos internos (F0), errores de datos (b2) o comunicación (A8), tras verificar sensores, cableados y el conector codificado
Subcomponente: relés OMRON G5NB-1A-E; bobina 24 VDC.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende ni responde a las órdenes del panel frontal.

Una tienda lo atribuye a la placa. Antes revisa los fusibles: el manual indica tres en la placa.

Códigos de error erráticos en la pantalla sin motivo aparente.

Una tienda lo atribuye a la placa. Verifica antes sensores, cableado y conector codificado.

Código F0 (fallo interno).

El manual oficial manda comprobar contactos y cables de encendido y, si hace falta, cambiar la placa.

El b3 del manual oficial es un error del interruptor de presión diferencial; otra web lo da como error de datos de la electrónica. Sigue el manual.

En E9 el manual manda revisar presión, limitador, bomba y fusibles de la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el conector codificado

Nuestro taller la monta tras verificar sensores, cableado y conector codificado.

Monta con un técnico

Va en la caja de control de la caldera. ICG Calderas recomienda que la instale un técnico profesional.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa Junkers Heatronic 3 8748300923?

Busca el 8748300923 serigrafiado en el circuito impreso o en una pegatina del lateral, según Climatización Ibérica. Compara además el número y la posición de relés y conectores con las fotos.

¿Sirve para mi Junkers Cerapur Comfort ZWBC 30-2 C 23?

Sí: nuestro taller la ha confirmado para esa caldera. Repuestossat, Recalderas y Electro Cholo también unen el 8748300923 a la ZWBC 30-2 C 23, y el manual oficial da la Heatronic 3 como electrónica de la Cerapur Comfort.

¿Vale para otras Cerapur Comfort, como la ZWBC 25-2 C o la 30-2 C 31?

Tres o más orígenes la dan para la ZWBC 25-2 C 23, la 25-2 C 31, la 30-2 C 31 y la ZWBC25-2C 23S3700. Para la 24-2 y la 28-2, Recalderas y Electro Cholo las nombran modelo a modelo e ICG Calderas y Fersay solo por familia (ZWBC24/28): compara el 8748300923 de tu placa o envíanos por Contacto una foto de la etiqueta y de la caldera.

¿Qué significan 8748300923, Heatronic 3 y 7 716 010 270?

8748300923 es la referencia de la placa. Heatronic 3 es el nombre de la electrónica de la Cerapur Comfort ZWBC 25-2 C y 30-2 C. El 7 716 010 270 va junto al modelo ZWBC 30-2 C 23 en fichas de tienda (Electro Cholo lo llama «Número De Serie»); ninguna explica qué identifica.

¿Hay versiones distintas con la misma referencia?

Climatización Ibérica avisa de que bajo una misma referencia se han fabricado versiones distintas. Openclima agrupa 8638515085 y 8737710302_v01 como versión de la electrónica. Compara conectores y relés.

¿Qué avería apunta a esta placa?

Nuestro taller la monta ante F0 (fallo interno), b2 (error de datos) o A8 (comunicación), tras verificar sensores, cableado y conector codificado. Para F0 el manual oficial manda revisar contactos y cables de encendido antes de cambiarla.

¿Puedo montarla yo mismo?

No: debe hacerlo un técnico. ICG Calderas recomienda un técnico profesional con experiencia. El manual del fabricante pide usar solo repuestos originales y cubrir la unidad Heatronic antes de trabajar en la caldera, por el riesgo de daños por salida de agua.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Junkers Heatronic 3

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Repuestossat, Recalderas (igual en Climatización Ibérica: mismo catálogo, 1 origen) y Electro Cholo unen el 8748300923 a la ZWBC 30-2 C 23. Electro Cholo la da como nueva y Openclima como original; el taller la tiene reacondicionada y eso manda.

Fuentes consultadas

Manual oficial Junkers Cerapur Comfort ZWBC 30-2 C (6 720 615 759, copia en idoc.pub)Heatronic 3, 3 fusibles y tabla de averías
Repuestossat: placa Cerapur Comfort 87483009238748300923 con ZWBC 25-2 C y 30-2 C
Electro Cholo: módulo Junkers 87483009238748300923 con diez modelos Cerapur
Recalderas: placa Junkers 8748300923 reacondicionada8748300923 con la ZWBC 30-2 C 23
Climatización Ibérica: placa Junkers 8748300923Ubicación, versiones y síntomas
Openclima: placa Junkers 8748300923Identificadores de versión
Formación Instaladores: códigos de error Heatronic 3Heatronic 3 compartida; tabla no oficial
ICG Calderas: placa Junkers ZWBC24/25/30/28 8748300923Código por familia; técnico profesional

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
