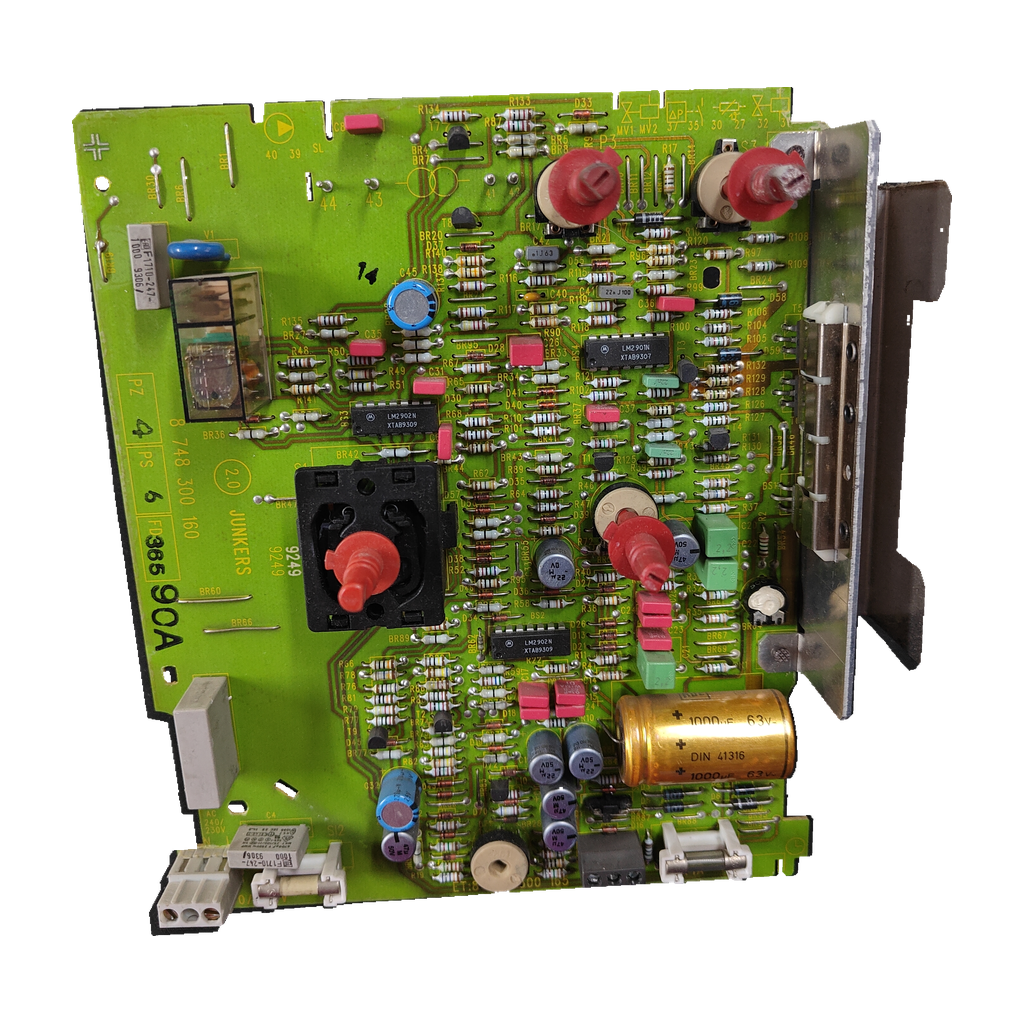

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8 748 300 160 para la caldera ZWE24-1KDP
Referencia Junkers8 748 300 160
La 8 748 300 160 es una placa electrónica Junkers, con ese código impreso en el circuito, que nuestro taller ha confirmado para la caldera Junkers ZWE24-1KDP. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- 8 748 300 160
- Junkers ZWE24-1KDP
- AC 230 V (serigrafía)
- PCB 2.0 · 9249
Todos los códigos de esta unidad2
- Referencia Junkers
- 8 748 300 160
- SKU Ecoklima
- PLC257
Solo heiz24.de une la 8748300160 con otra referencia: la lista entre las que sustituye el set 8748300030, que vende para ZN18, ZR11, ZSR11, ZWN18, ZWR18 y MINI11/8, no para la ZWE24-1KDP.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica de control de la caldera. Esta unidad lleva impreso el código 8 748 300 160 y nuestro taller la ha confirmado para la Junkers ZWE24-1KDP.
Compruébalo en tu placa
- Busca en la placa el código impreso 8 748 300 160 (en la bolsa de nuestra unidad figura como 8748300160 90).

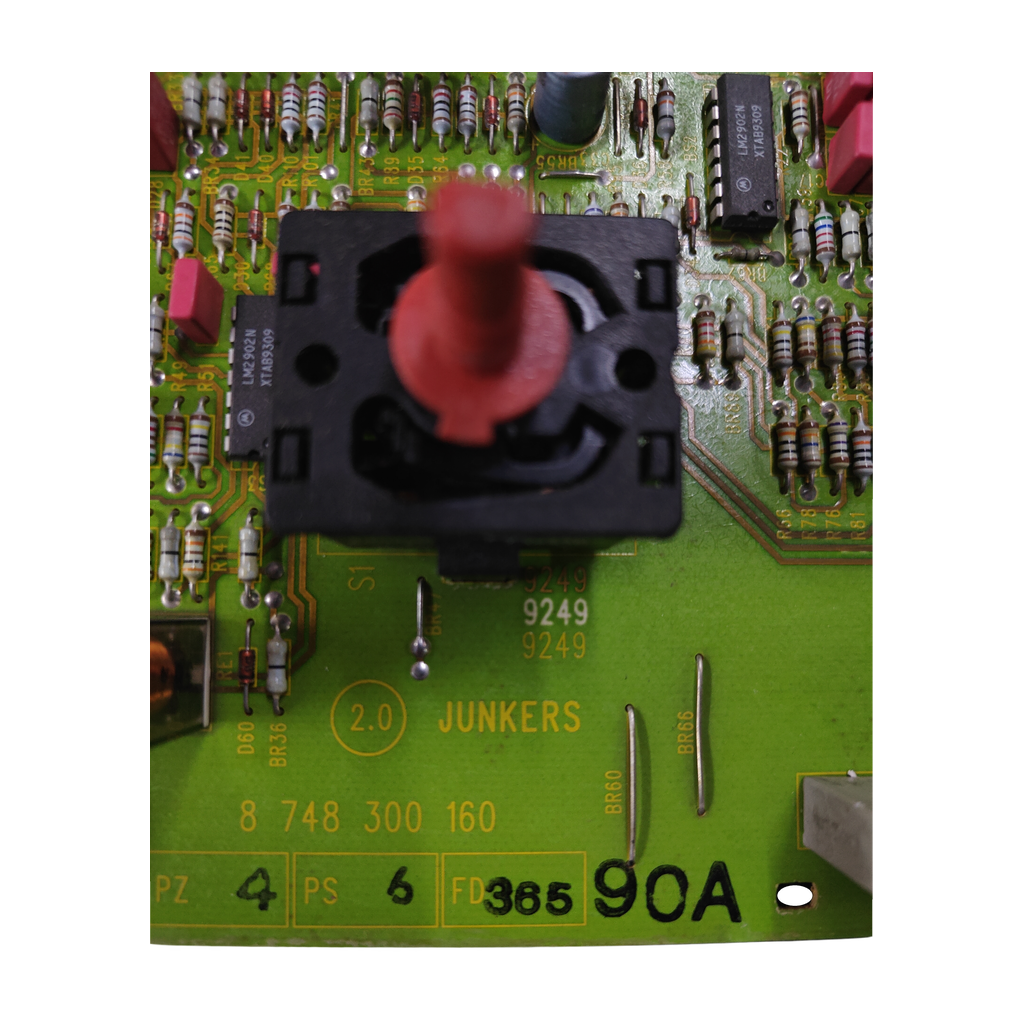

- Compara también el marcado del circuito, «2.0» y «9249», y los integrados LM2901N y LM2902N.
- No la confundas con la 8748300213 ni con la 8748300267: son otros códigos. El catálogo oficial de Bosch da la 8 748 300 213 0 para varias ZWE24-1KDP. Compara el código impreso, no solo la serie.
- Comprueba en la placa de características que tu caldera es una Junkers ZWE24-1KDP (ZWE 24-1 KDP) y anota el modelo completo, con todo lo que sigue a «ZWE24-1KDP».
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8 748 300 160 | Código principal: serigrafía de la placa (también escrito 8748300160) |
|---|---|
| 8748300160 90 | Código escrito en la bolsa de la unidad |
| 2.0 · 9249 | Marcado del circuito impreso (PCB) |
| LM2901N · LM2902N | Circuitos integrados marcados en la placa |
| PZ 4 · PS 6 · FD 365 · 90A | Marcas manuscritas de la unidad; ninguna fuente las explica |
| 8748300030 | Set de placa que, según una tienda, sustituye a la 8748300160 |
No la confundas con
- 8 748 300 213 0Placa (Leiterplatte) que el catálogo oficial de Bosch asigna, en la caja de mandos, a las ZWE24-1KDP23S5000, ZWE24-1KDP23S0404 y ZWE24-1KDP23S5292, a la ZWE24-1KD23S1492 y a la Eurostar ZWE24-1KP23S0492. Las tiendas la escriben 8748300213 o 87483002130 · Es otro código y ninguna de esas páginas cita la 8 748 300 160. Nuestro taller confirma la 160 para la ZWE24-1KDP: compara el código impreso
- 8748300267Circuito impreso que un distribuidor da para la ZWE24 3HAD23 y la ZWE28/3MFAB23 · Es de otra variante de caldera
- 8717002110Conmutador hidráulico que el mismo distribuidor lista para la ZWE24-1KDP · No es una placa electrónica
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZWE24-1KDP (ZWE 24-1 KDP)Confirmada por nuestro taller
No sirve para
- Junkers ZWE24 3HAD23 y ZWE28/3MFAB23Un distribuidor les da otro circuito impreso: 8748300267
- Junkers ZWE24-1KD23S1492 y Junkers Eurostar ZWE24-1KP23S0492El catálogo oficial de Bosch les asigna otra placa: 8 748 300 213 0
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- 2.0
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Condensador, marcado
- 1000 microF;63V;DIN41316
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Alimentación serigrafiada
- AC 230 V
- Alimentación serigrafiada alternativa visible
- AC 240/230 V
- Subcomponente condensador electrolítico
- 1000 μF, 63 V
- Subcomponente condensador
- 47 μF, 50 V · 22 μF, 50 V
- Aplicación indicada en inventario
- ZWE24-1KDP
Anotados al recibir la pieza; sin contrastar con el fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoCompara los marcados
Código 8 748 300 160, «2.0», «9249» y los integrados LM2901N y LM2902N.
Revisa los fusibles
El catálogo oficial de Bosch lista en la caja de mandos de la ZWE24-1KDP23S5000 un fusible 5x20 mm T2,5 A/250 V (1 904 521 342 0). Compruébalo antes de dar la placa por mala.
Monta con un técnico
Según la lista de recambios Bosch de las ZE/ZWE 24 K, -1K y -2K, el montaje de recambios solo puede hacerlo un instalador autorizado.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
El código 8 748 300 160 va impreso en la propia placa; en la bolsa de nuestra unidad figura como 8748300160 90. Compara además el marcado del circuito, «2.0» y «9249», y los integrados LM2901N y LM2902N.
¿Sirve para mi Junkers ZWE24-1KDP?
Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWE24-1KDP (ZWE 24-1 KDP). Ninguna fuente externa cita la 8 748 300 160 con esa caldera y el catálogo oficial de Bosch lista otra placa, la 8 748 300 213 0, para varias ZWE24-1KDP. Compara el código impreso o envíanos desde Contacto una foto de tu placa y de la placa de características.
¿Qué otras referencias tiene o la sustituyen?
heiz24.de indica que el set de placa de control 8748300030 sustituye a la 8748300160, junto con 8748300098, 8748300101, 8748300103, 8748300053 y 8748300159. Lo vende para ZN18, ZR11, ZSR11, ZWN18, ZWR18 y MINI11/8 y no cita la ZWE24-1KDP. Es una sola fuente: queda por confirmar.
¿Qué dice el catálogo de Bosch sobre la 8 748 300 213 0 para la ZWE24-1KDP?
En el catálogo oficial de Bosch, la Leiterplatte 8 748 300 213 0 es la pos. 14 de la caja de mandos de la ZWE24-1KDP23S5000, y Bosch la asigna también a las ZWE24-1KDP23S0404 y 23S5292, a la ZWE24-1KD23S1492 y a la Eurostar ZWE24-1KP23S0492. Una tienda la da para la 23S2800 y la 23S3500. Ninguna cita la 8 748 300 160. Nuestro taller sí confirma la 160 para la ZWE24-1KDP; la 213 no la hemos comprobado en esa caldera. Compara el código impreso y, si dudas, envíanos una foto desde Contacto.
¿Qué significan los números y marcas de la placa?
8 748 300 160 es el código del circuito, impreso en la placa. «2.0» y «9249» son el marcado del PCB, y LM2901N y LM2902N son circuitos integrados montados en ella. La serigrafía indica alimentación AC 230 V; también se ve AC 240/230 V. Describen este ejemplar y no acreditan por sí solos otras variantes.
¿Qué otras piezas de la ZWE24-1KDP se confunden con la placa o conviene revisar?
El despiece de un distribuidor lista para la ZWE24-1KDP el conmutador hidráulico 8717002110, que no es una placa; para la ZWE24 3HAD23 y la ZWE28/3MFAB23 da el circuito impreso 8748300267. En la caja de mandos de la ZWE24-1KDP23S5000, el catálogo oficial de Bosch lista un fusible 5x20 mm T2,5 A/250 V (1 904 521 342 0): conviene revisarlo antes de dar la placa por mala.
¿Quién debe montarla?
Un instalador o técnico autorizado. La lista de recambios Bosch de las ZE/ZWE 24 K, -1K y -2K indica que el montaje de recambios solo puede hacerlo un instalador autorizado; esa misma lista asigna a la serie la 8 748 300 213 como circuito impreso (Leiterplatte) y no cita la 8 748 300 160. La serigrafía de la placa indica AC 230 V. Antes de montarla, comprueba que el código impreso coincide.
Cómo hemos verificado esta ficha
Junkers 8 748 300 160Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Nuestro taller confirma la ZWE24-1KDP. Una tienda une la 8748300160 con un set de placa. El catálogo oficial de Bosch y una tienda dan otra placa, la 8 748 300 213 0, para varias ZWE24-1KDP; la lista de recambios Bosch de las ZE/ZWE 24 K, -1K y -2K la asigna a la serie. Ninguna cita la 160.
Fuentes consultadas
- heiz24.de: ficha del set de placa de control 8748300030, que sustituye a la 8748300160Lista la 8748300160 entre las referencias sustituidas por el set
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
