Placa electrónica Junkers Heatronic 38748300923Precio a consultar
Junkers/BoschFotos de esta unidad
1 / 4

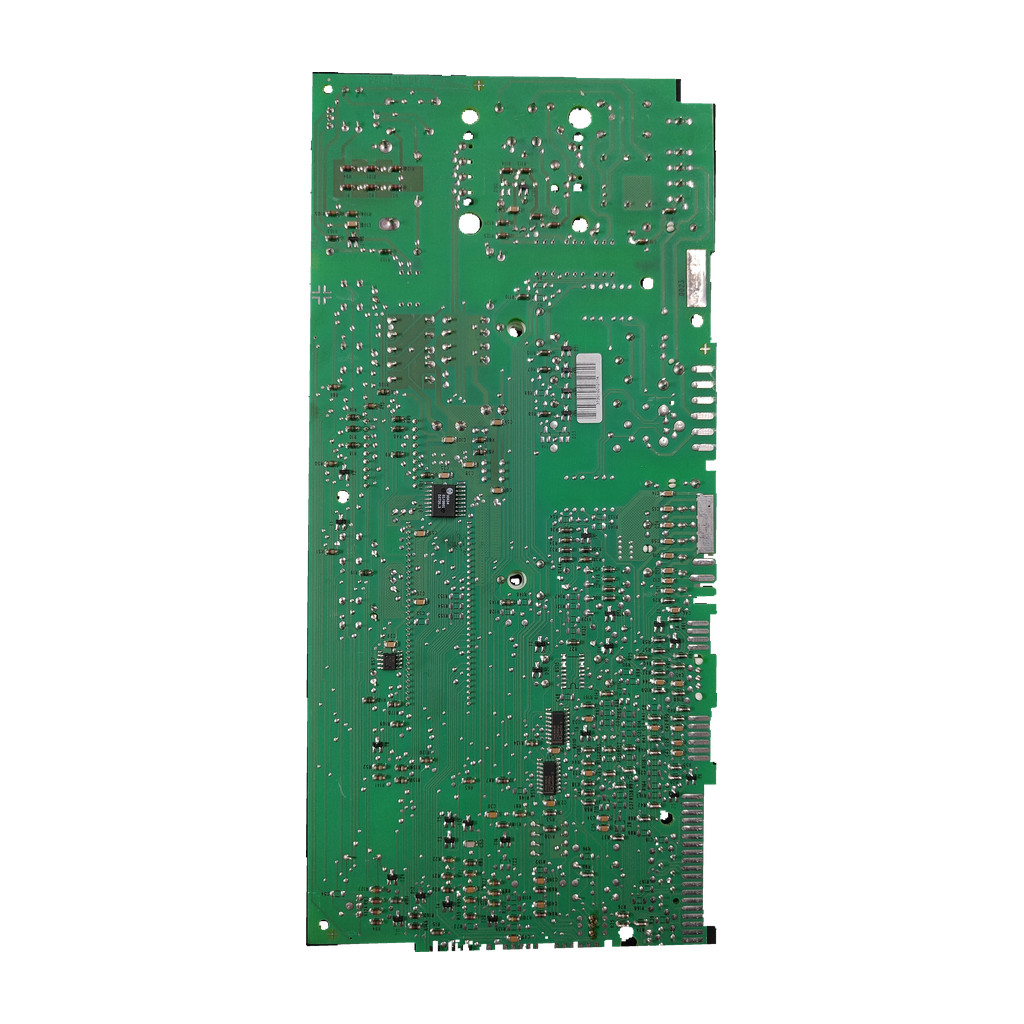

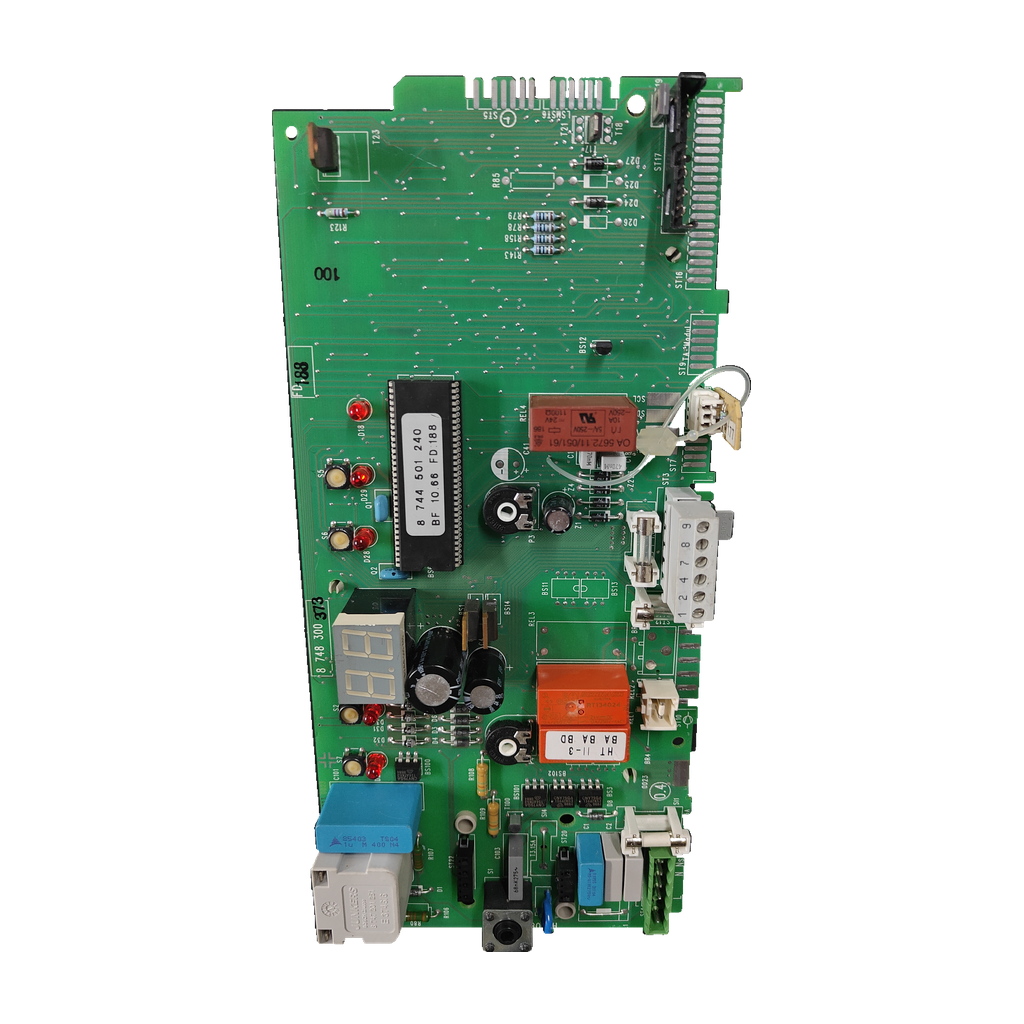

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers/Bosch 8 748 300 373 para ZWC24-1MFA23
Referencia Junkers8 748 300 373
La 8 748 300 373 es una placa electrónica Junkers/Bosch confirmada por nuestro taller para la caldera Junkers ZWC24-1MFA23. Tres fuentes externas citan la 8748300449 como recambio de la 373; la lista oficial MFA da la 8 748 300 506. Pieza usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Junkers/Bosch 8 748 300 373
- Confirmada: ZWC24-1MFA23
- Recambio citado: 8748300449
- Lista oficial MFA da la 506
Todos los códigos de esta unidad2
- Referencia Junkers
- 8 748 300 373
- SKU Ecoklima
- PLC241
Las tiendas escriben la 8748300449 con y sin 0 final (87483004490): busca con ambas formas.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa electrónica de control de la caldera.
Compruébalo en tu placa

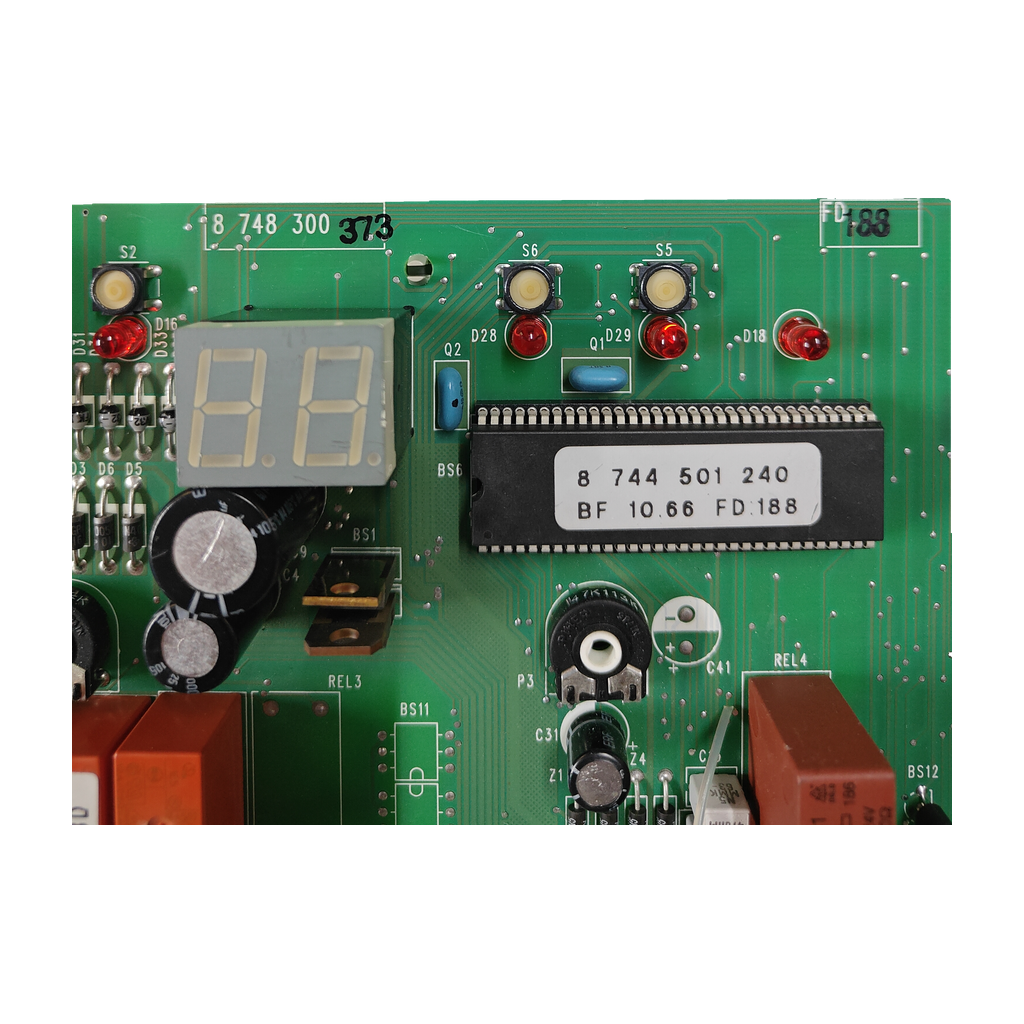

- Busca en la placa el 8 748 300 impreso y el 373 escrito a mano. En la bolsa de nuestras unidades se lee 8748300373 u 80748300373.
- Compara los circuitos y el módulo blanco con los de refs: NEC JAPAN 026-BF10.66 o 8 744 501 240, y módulo 8 747 201 251.
- No la confundas con la 8 748 300 506 ni con la 8748300371: cambia el sufijo. Si la tuya es 8748300449 o 87483004490, compara los marcados con los de esta ficha.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 8 748 300 373 | Código principal: 8 748 300 impreso en la placa y sufijo 373 escrito a mano |
|---|---|
| 80748300373 | Código en la bolsa de una unidad (la otra pone 8748300373) |
| 8748300449 | Citado como recambio de la 373 por 3 orígenes (ivp.ro, faustoricambi.it, catálogo Arbo); discrepa de la lista oficial 6720611197 (506). Lista oficial J 1455 (ZWC 24-1 y ZWC 28-1 MFK): 8 748 300 449. También 87483004490 |
| 87483003730 | Remle lo lista como código original de su placa 288.45.0027, junto a 87483004490. Solo Remle lo escribe así: no confirma la 373 |
| 026-BF10.66 · 0130PY002 | Circuito integrado NEC JAPAN de una unidad, con 8 744 501 246 |
| 8 744 501 240 · BF 10.66 FD.188 | Circuito integrado/EPROM de la otra unidad |
| 8 747 201 251 | Módulo blanco: E 3746/6 en una unidad (JUNKERS · BOSCH Gruppe) y E 3745/6 en la otra |
No la confundas con
- 8 748 300 506Placa (Printed circuit) de la lista oficial Junkers 6720611197 para ZWC24/28-1MFA; la variante 2800 lleva la 8 748 300 533 · Mismo prefijo, otro sufijo. En el texto leído de la lista no aparece la 373: compara el código de tu placa.
- 8748300371Placa que e-recambios.com da para ZW20AM y ZW20-1AME · Acaba en 371, no en 373: es otra placa.
- 87483005060Placa que ivp.ro da también como sustituta de la 8748300373; e-recambios.com la da para ZWSE4 y ZWC24-1MF2A · Es un código distinto de la 87483004490 y solo ivp.ro lo une a la 373.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZWC24-1MFA23 (ZWC 24 1MFA 23)Confirmada por nuestro taller · también en Remle, con el recambio 87483004490
Por confirmarPor confirmar
- Junkers ZWC 24 1MFA-1MFK1 origen con la 373: catálogo Arbo (449 ex 373). El anuncio de Wallapop (373 o 449) no suma: vendedor sin identificar
- Junkers ZWC 28-1 MFA/MFK1 origen: catálogo Arbo (449 ex 373 para ZWC 24/28-1 MFA/MFK)
- Junkers Euromaxx ZWC-MF (familia)Con la 373: ivp.ro (sustitución 87483004490) y catálogo Arbo (ZWC 24/28-1 MFA/MFK, ver las filas anteriores): 2 orígenes, por confirmar. Con la 87483004490, además sklep-nypel.pl, vodolei-service.ru y zakservice.com.
No sirve para
- Junkers ZW20AM / ZW20-1AMEe-recambios.com les da otra placa: 8748300371
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- HT II-3
- Código marcado
- BA BA BD
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Serigrafia junto a un portafusible
- T1,25A
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Condensador C103
- 68 nF K, 275 V~
- Relé/subcomponente
- 24 V; 11-3 BD; 11/051/61
- Condensador azul montado
- 1 μF, 400 V
- Aplicación indicada en inventario
- ZWC 24 1MFA 23
- Marcado del relé
- HT II-3; BA BA BD
Anotados al recibir la pieza; sin contrastar con el fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoCompara los circuitos
Compara el circuito de tu placa con los de refs: NEC JAPAN 026-BF10.66 o EPROM 8 744 501 240.
Revisa el fusible
Una de nuestras unidades lleva fusible T3.15A y otra la serigrafía T1,25A junto a un portafusible. Mira cuál lleva la tuya.
Monta con un técnico
Trabaja con alimentación eléctrica: si no tienes experiencia con calderas de gas, mejor que la monte un técnico.
Preguntas frecuentes
6 preguntas¿Cómo identifico la placa Junkers 8 748 300 373?
El código va en el circuito: 8 748 300 impreso y el sufijo 373 escrito a mano. En la bolsa figura como 8748300373 u 80748300373. Compara también los circuitos NEC JAPAN 026-BF10.66 (con 8 744 501 246) o 8 744 501 240 (con BF 10.66 FD.188) y el módulo blanco 8 747 201 251 (E 3746/6 o E 3745/6).
¿Sirve para mi Junkers ZWC24-1MFA23?
Sí: nuestro taller ha confirmado esta placa para la ZWC24-1MFA23 (ZWC 24 1MFA 23). Ninguna fuente externa cita la 8748300373 con esa caldera exacta. Remle sí lista la ZWC24-1MFA23 para la 87483004490 (que ivp.ro da como recambio de la 373), y un anuncio de Wallapop, sin vendedor identificado, da la 449 o la 373 para la ZWC 24 1MFA-1MFK.
¿La 8748300373 es la misma placa que la 8748300449 o la 87483004490?
Tres orígenes dan la 8748300449 como recambio de la 373: ivp.ro (87483004490), faustoricambi.it («8748300449 EX 8748300373») y el catálogo Arbo («ex J8748300373»). Pero la lista oficial 6720611197 da la 8 748 300 506 para la familia MFA y la J 1455 da la 449 para la ZWC 24-1 y ZWC 28-1 MFK. Ninguna fuente muestra los marcados: compara los de tu placa.
¿Qué diferencia hay entre la 8 748 300 373 y la 8 748 300 506?
Comparten el prefijo 8 748 300 y cambia el sufijo. La lista oficial Junkers 6720611197 da la 8 748 300 506 como placa de la ZWC24/28-1MFA y la 8 748 300 533 para la variante 2800. En el texto leído de esa lista no aparece la 373. ivp.ro da también la 87483005060 como sustituta de la 373. Nuestro taller confirma la 373 para la ZWC24-1MFA23: si tu placa lleva otro código, compáralo antes de pedirla.
¿Qué otras calderas llevan esta placa o su recambio?
Nuestro taller confirma la ZWC24-1MFA23. Con la 373, un anuncio de Wallapop, sin vendedor identificado, nombra la ZWC 24 1MFA-1MFK (por confirmar) y el catálogo Arbo la ZWC 24/28-1 MFA/MFK, para la 8748300449 (por confirmar: 1 origen). Para el recambio 87483004490, Remle lista además ZWC24-1MFA31, ZWC24-1MFK23, ZWC24-1MFK31 y las cuatro ZWC28 equivalentes. Remle las une al recambio, no a la 373: por confirmar.
¿Quién debe montarla y qué reviso antes?
Mejor un técnico cualificado, sobre todo si no tienes experiencia con calderas de gas: la placa trabaja con alimentación eléctrica. Antes de cambiarla, mira el fusible: una de nuestras unidades lleva T3.15A y otra la serigrafía T1,25A junto a un portafusible.
Cómo hemos verificado esta ficha
Junkers/Bosch 8 748 300 373Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Listas oficiales: 506 (6720611197, familia MFA); 449 (J 1455, ZWC 24-1 y ZWC 28-1 MFK); 454 (copia 02.10 de la 6720611196, MFK/MF2K). Otra copia de la 6720611196 da 506 para MFK/MF2K. Tres orígenes citan la 449 como recambio de la 373; ivp.ro da dos sustitutas (87483004490 y 87483005060).
Fuentes consultadas
- Lista de recambios oficial Junkers 6720611197, ZWC24/28-1MFA (PDF)Placa 8 748 300 506 (533 en la variante 2800); la 373 no aparece en el texto leído
- Lista de recambios oficial Junkers J 1455, ZWC24/28-1MFK (PDF)Leiterplatte 8 748 300 449 de la ZWC 24-1 MFK
- ivp.ro: placas Junkers que sustituyen a la 8748300373Sustitución de la 8748300373
- faustoricambi.it: placa Junkers 8748300449 EX 8748300373Título: la 8748300449 como recambio de la 8748300373
- Catálogo Arbo de recambios Junkers (PDF en cremtermica.it)Módulo base J8748300449 (ex J8748300373), ZWC 24/28-1 MFA/MFK
- Wallapop: placa Junkers ZWC 24 1MFA-1MFK usadaPlaca «8748300449 o 8748300373» para ZWC 24 1MFA-1MFK
- Remle: placa Junkers 87483004490 (Ref. 288.45.0027)Lista ZWC24-1MFA23 y otras 7 calderas para la 87483004490
- e-recambios.com: módulos de caldera Junkers87483004490 para ZWC24-1MFA/MFK; 8748300371 para ZW20AM
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
