Placa electrónica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 para ZWE 24.3 EuroStar: Pieza e identificador ampliado

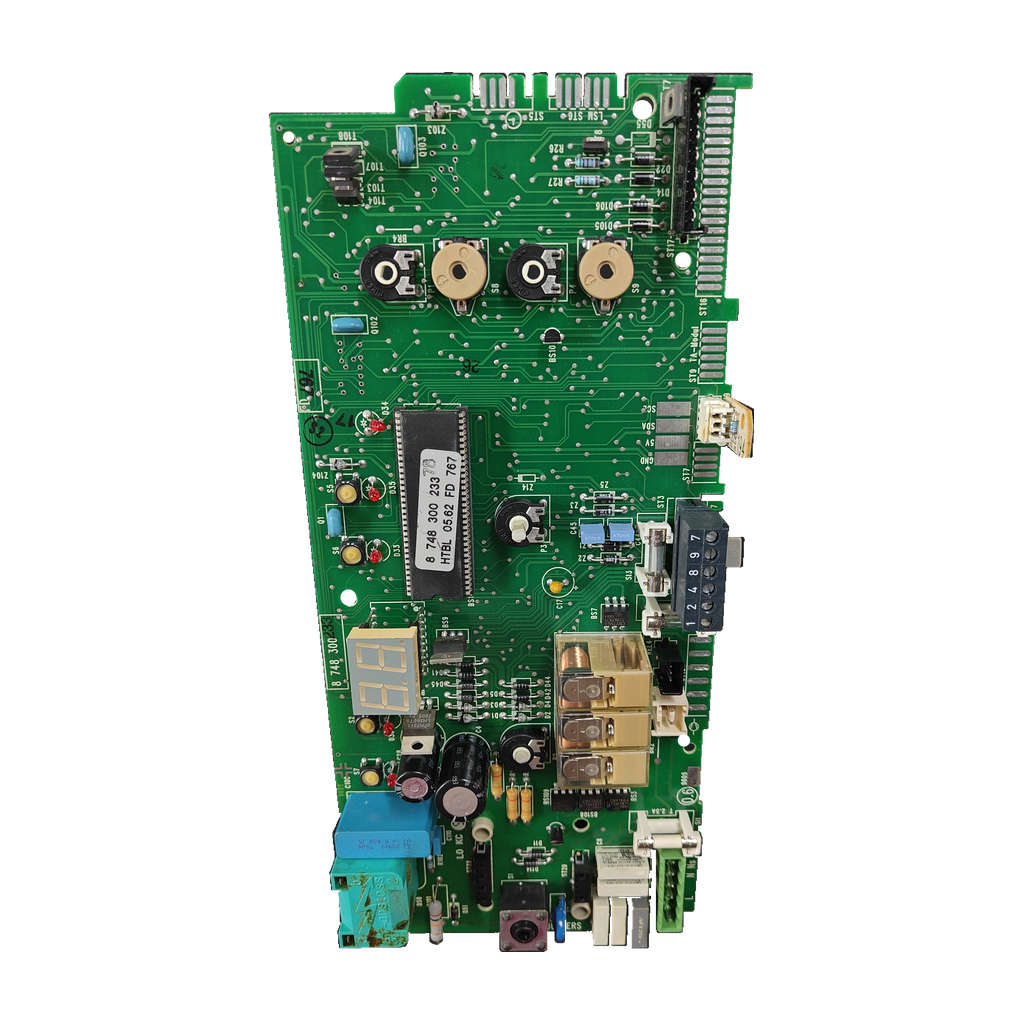

Placa electrónica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 para ZWE 24.3 EuroStar: vista 2

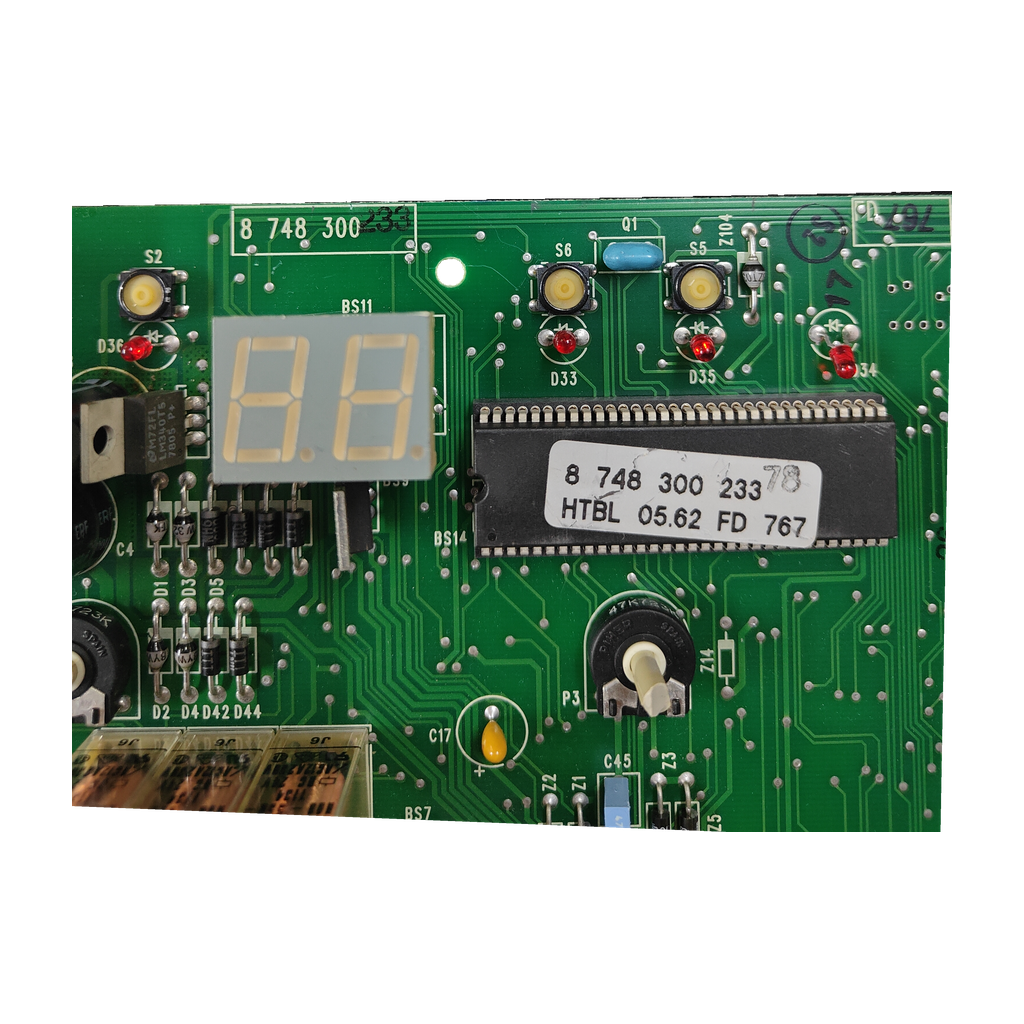

Placa electrónica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 para ZWE 24.3 EuroStar: vista 3

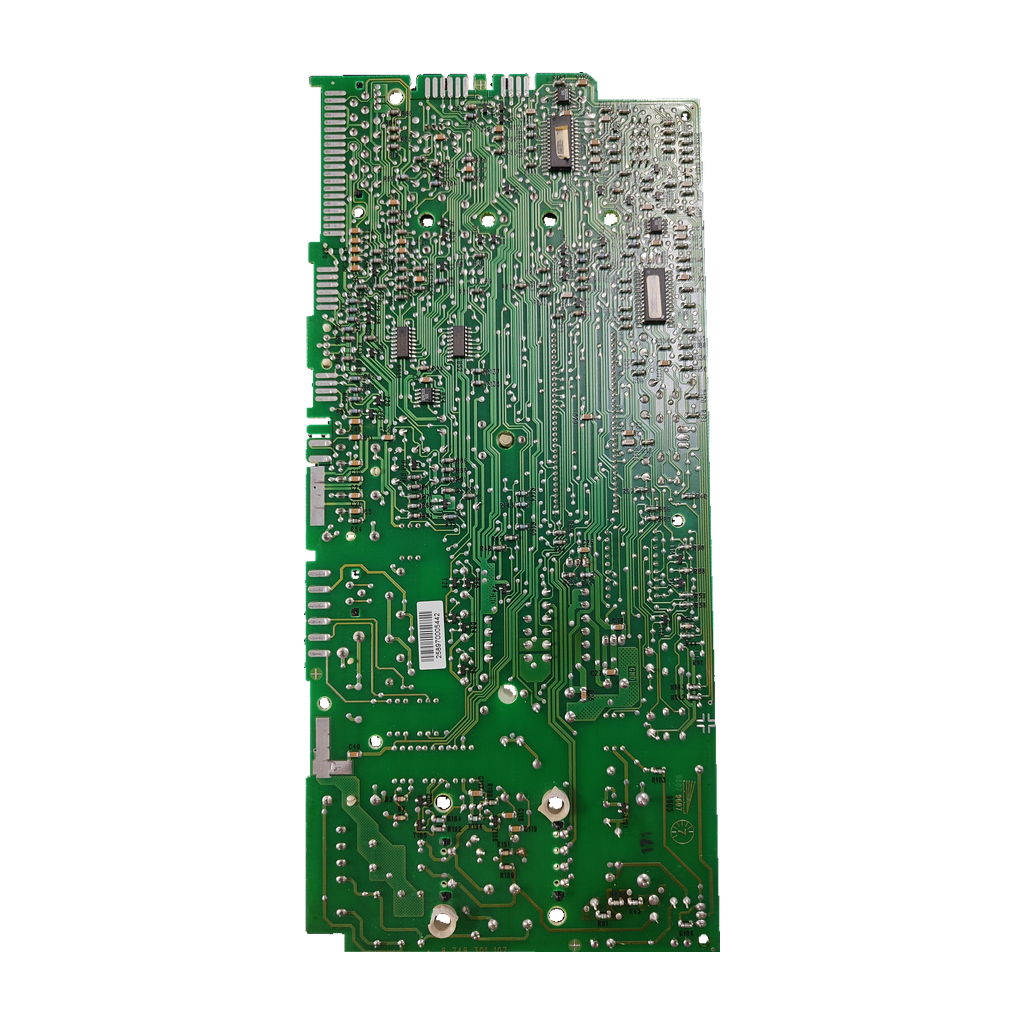

Placa electrónica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 para ZWE 24.3 EuroStar: vista 4

Junkers/BoschFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 para ZWE 24.3 EuroStar

Referencia Junkers8 748 300 233

La 8 748 300 233 (circuito 8 748 301 107) es una placa electrónica Junkers/Bosch confirmada por nuestro taller para la Junkers ZWE 24.3 / EuroStar. Bosch la lista como predecesora de la 8 748 300 267 0, la que figura en los despieces oficiales de la serie. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Junkers 8 748 300 233
Circuito 8 748 301 107
Fusible T2.5A
Sucesora 8 748 300 267

Todos los códigos de esta unidad3

Referencia Junkers: 8 748 300 233
Código del circuito: 8 748 301 107
SKU Ecoklima: PLC267

Las fuentes externas hablan del código Junkers 8 748 300 233 y de su sucesora 8 748 300 267, que es la que dan los despieces oficiales de la serie. El 8 748 301 107 es el código del circuito, marcado en la pieza.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es el circuito impreso del mando electrónico de la caldera. El catálogo oficial de Bosch lista su sucesora, la 8 748 300 267 0, en los conjuntos de mando «Tableau de commande» de la serie Eurostar -3. Antes de cambiar la placa, comprueba alimentación, cableado y sensores.

Compruébalo en tu placa

Busca la etiqueta del circuito integrado: debe poner 8 748 300 233 (en la bolsa, 8748300233). El circuito integrado va marcado HTBL05.62 y FD767.
Dale la vuelta: en el reverso va serigrafiado 8 748 301 107. En la placa se lee «8 748 300» impreso y el sufijo «233» añadido.
No la confundas con la 8 748 300 267: Bosch la da como sucesora de la 233 y los despieces oficiales de la serie llevan la 267. Es otro código.
Mira la placa de características de tu caldera: debe ser una Junkers ZWE 24.3 / EuroStar.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8 748 300 233	Código Junkers: etiqueta del circuito integrado (en la bolsa, 8748300233)
8 748 301 107	Código del circuito, serigrafiado en el reverso de la placa
HTBL05.62	Marcado del circuito integrado
FD767	Marcado del circuito integrado
8748300267	Placa que sustituye a la 233 (Bosch: 8 748 300 267 0). Código oficial en el despiece de la Eurostar ZWE24-3MFKD23S3692, pos. 12
258970005442	Número bajo el código de barras del reverso
9605	Marcado visible en la placa

No la confundas con

8 748 300 267Placa que sustituye a la 233 según el catálogo oficial de Bosch (8 748 300 267 0) y una tienda Eurostar; es la que dan los despieces oficiales de la serie · Es otro código: esta unidad lleva marcado el 233. Las fuentes dicen que la 267 sustituye a la 233, no que sean la misma pieza.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWE 24.3 / EuroStarConfirmada por nuestro taller

Por confirmarPor confirmar

Junkers ZE 24-3 MFAD 23 S2800Una tienda (shop.gremisat.com) la da con la 8748300233. Las listas oficiales de la familia ZE/ZWE 24-3 MFA dan la 8 748 300 267 en la posición de la placa, sin nombrar esta variante. Por confirmar.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Catálogo oficial Bosch · pieza sucesora 8 748 300 267 0 (circuit imprimé)

Utilización: ZWE 24-3A../K.., ZWE 28-3A.. · Z.E 24-3 MFK/MFA..Catálogo Bosch
Disponibilidad de la sucesora: No disponibleCatálogo Bosch

Identificación y códigos del repuesto

Marcado del circuito integrado: HTBL05.62; FD767

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Display fotografiado: 2 dígitos
Fusible serigrafiado: T2.5A
Componente gris: 1µF K 275V~
Añadido a lápiz separado sobre etiqueta del CI: 78

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

Etiqueta del CI 8 748 300 233, CI HTBL05.62 / FD767 y reverso 8 748 301 107: deben coincidir con los de tu placa.

Revisa el fusible

Esta placa lleva el fusible serigrafiado T2.5A. Comprueba que el de tu placa es del mismo valor.

Monta con un técnico

La caldera es de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers 8 748 300 233?

Busca la etiqueta del circuito integrado: lleva 8 748 300 233 (en la bolsa, 8748300233). El circuito integrado va marcado HTBL05.62 y FD767. En el reverso va serigrafiado 8 748 301 107 y, bajo el código de barras, 258970005442. Compara todos esos marcados con los de tu placa.

¿Sirve para mi Junkers ZWE 24.3 / EuroStar?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWE 24.3 / EuroStar. Las listas oficiales de recambios de la serie ZE/ZWE 24-3 dan en la posición de la placa la 8 748 300 267 y no la 233. Una tienda ofrece la 8748300233 para la ZE 24-3MFAD 23 S2800; las listas de esa familia dan ahí la 267, aunque ninguna nombra esa variante. Para cualquier otra caldera, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de la caldera.

¿Qué diferencia hay entre la 8 748 300 233 y la 8 748 300 267?

El catálogo oficial de Bosch lista la 8748300233 como pieza predecesora del circuit imprimé 8 748 300 267 0, y una tienda de recambios Eurostar dice que la 8748300267 sustituye a la 8748300233. Las listas oficiales de recambios de la serie ZE/ZWE 24-3 dan la 8 748 300 267 en esa posición y no la 233. Bosch indica además que la 267 0 ya no está disponible. Son dos códigos distintos y esta unidad lleva el 233.

¿Qué significan los códigos 8 748 300 233 y 8 748 301 107 de la placa?

El 8 748 300 233 es el código de la etiqueta del circuito integrado: una referencia Junkers de recambio según el catálogo de Bosch y dos tiendas. El 8 748 301 107 es el código del circuito, serigrafiado en el reverso. HTBL05.62 y FD767 son los marcados del circuito integrado.

¿Cómo se lee el código en la placa si solo pone «8 748 300» impreso?

La placa lleva impreso 8 748 300 y el 233 añadido (manuscrito o sobreimpreso): juntos dan 8 748 300 233, el mismo código de la etiqueta del circuito integrado. Sobre esa etiqueta hay además un «78» añadido a lápiz, separado del código.

¿Qué otras calderas usan esta placa o su sucesora?

Para la 233, nuestro taller confirma la ZWE 24.3 / EuroStar y una tienda cita la ZE 24-3MFAD 23 S2800. Las listas oficiales de la familia ZE/ZWE 24-3 MFA dan ahí la 8 748 300 267, aunque ninguna nombra esta variante. El catálogo oficial de Bosch lista la sucesora 8 748 300 267 0 en los conjuntos de mando de las ZWE24-3MFKD23S3692, ZWE24-3MFAD23S3600, ZWE24-3MFA5S0700 y ZWE28-3MFA5S0700. Una tienda italiana da la 8748300267 para Cerastar ZE 24-3 MFA/MFK y ZWE 24-3/28-3 HA.

¿Quién debe montar la placa?

Un técnico cualificado: la caldera es de gas. Desconecta la caldera de la corriente antes de tocarla y que el técnico compruebe el funcionamiento tras el cambio.

Cómo hemos verificado esta ficha

Junkers/Bosch 8 748 300 233

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

El 8 748 300 233 lo unen a una placa Junkers Eurostar -3 el catálogo oficial de Bosch y dos tiendas. Discrepancia: las listas oficiales ZE/ZWE 24-3 y el despiece Bosch de la serie dan la 8 748 300 267 en la posición de la placa y no la 233; Bosch la presenta como predecesora.

Fuentes consultadas

Catálogo oficial Bosch Home Comfort: circuit imprimé 8 748 300 267 0 (predecesor 8748300233)La 8748300233 figura como pieza predecesora; lista los conjuntos de mando Eurostar -3 que llevan la sucesora
Tienda: circuito impreso Eurostar (la 8748300267 sustituye a la 8748300233)Une los dos códigos Junkers en la serie Eurostar
Tienda: placa electrónica Junkers ZE 24-3MFAD 23 S2800, ref. 8748300233Ficha de la 8748300233 con su caldera
Tienda italiana: centralita Junkers 8748300267 para Cerastar ZE/ZWE 24-3 y ZWE 28-3 HACalderas de la sucesora 8748300267

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
