Placa electrónica Junkers Heatronic 38748300923Precio a consultar
JunkersFotos de esta unidad
1 / 4

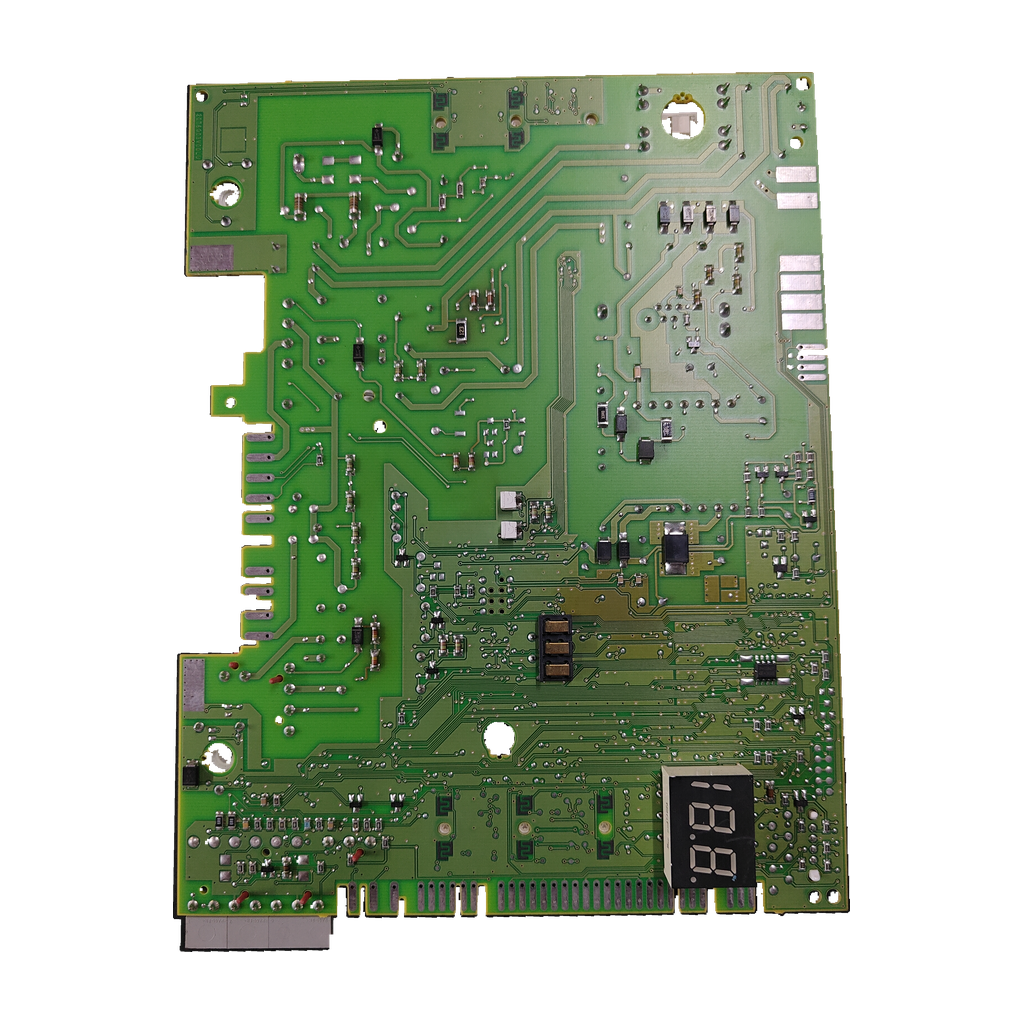

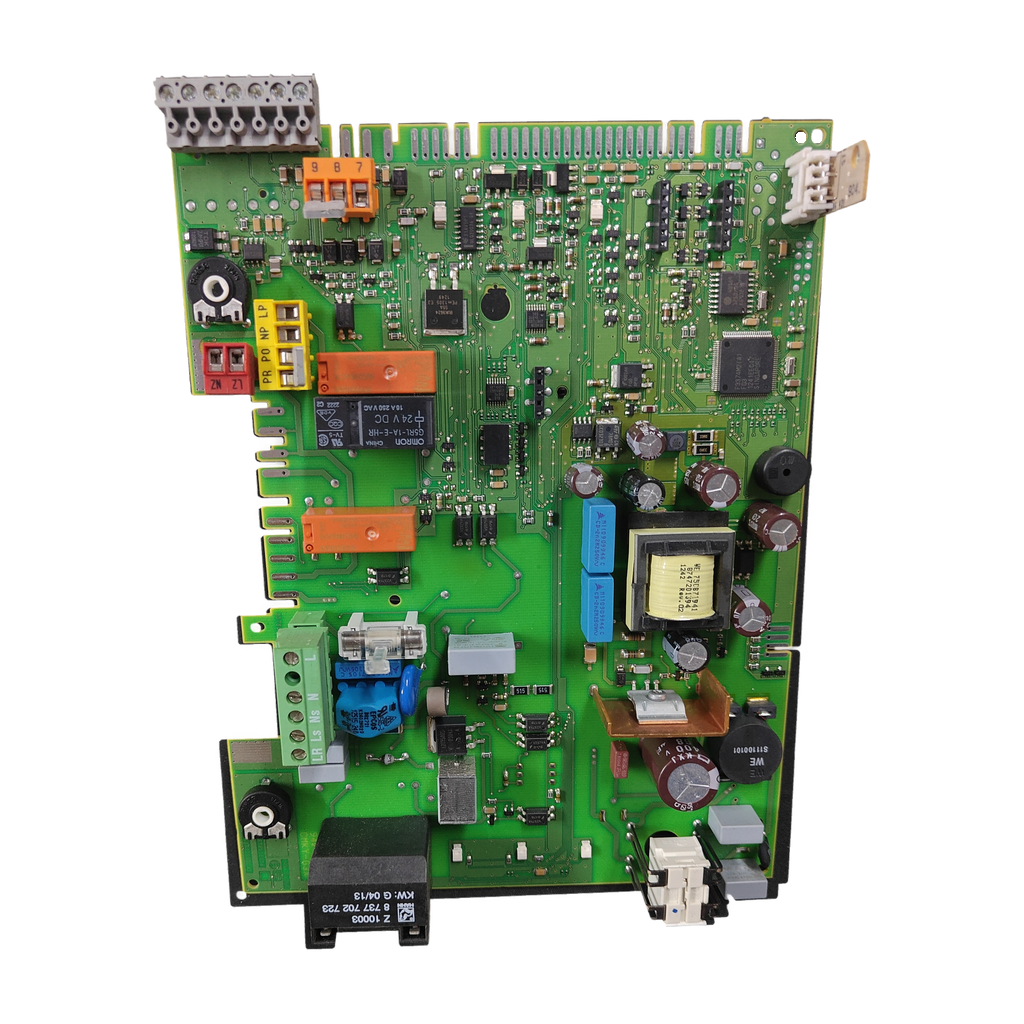

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8638512076 · 2016G03V00LA1 para ZWBC 30-2C
Referencia Junkers8638512076
La 8638512076 es una placa electrónica de control Junkers (designación 2016G03V00LA1 en esta unidad), confirmada por nuestro taller para la Junkers ZWBC 30-2C 23 modelo 2. Pieza usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 8638512076
- Designación 2016G03V00LA1
- Relé Omron G5RL-1A-E-HR
- Junkers ZWBC 30-2C
Todos los códigos de esta unidad3
- Referencia Junkers (Bosch)
- 8638512076
- Código del circuito
- 2016G03V00LA1
- SKU Ecoklima
- PLC236
Esta unidad dice 2016G03V00LA1; dos orígenes dan 2076G03V00LA1 con el mismo 8638512076. Compara bien esa cifra.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca de control de la caldera: según una tienda, gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella si la caldera no enciende, se reinicia o marca errores sin sentido.
Compruébalo en tu placa

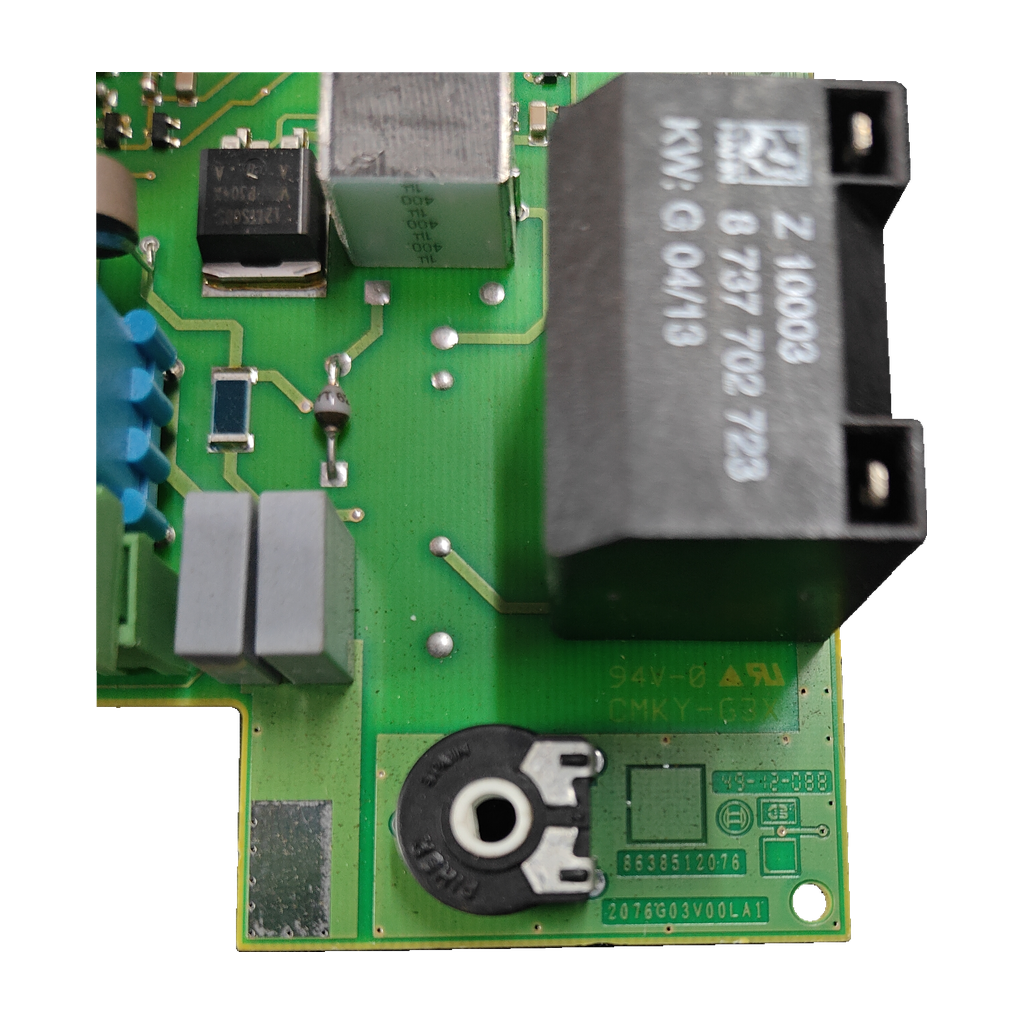

- Busca el número 8638512076 en el circuito impreso de tu placa; una tienda indica que suele ir serigrafiado ahí o en una pegatina del lateral.
- Compara también la designación (2016G03V00LA1 en esta unidad) y los marcados 49-12-088 y CMKY-G3X.
- Fíjate en la tercera cifra de la designación: heiz24.de y toolbauhaus.com (mismo código de catálogo) y un anuncio de AliExpress dan 2076G03V00LA1 con el mismo 8638512076.
- Compara el número y la posición de los relés y de los conectores con los de tu placa. Si lleva 8748300923 (antigua 87483007140), es otra referencia: consúltanos.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8638512076 | Marcada en el circuito; referencia OEM según una tienda |
|---|---|
| 2016G03V00LA1 | Designación de la placa marcada en esta unidad |
| 49-12-088 | Marcado en el circuito (también escrito 4912088) |
| CMKY-G3X | Marcado en el circuito (también escrito CMKYG3X o CMKY-63X) |
| 2076G03V00LA1 | Designación que dos orígenes dan junto a 8638512076 |
No la confundas con
- 8748300923Placa Junkers ZWBC24 / ZWBC25-30 / ZWBC28 (antigua 87483007140), según 2 tiendas · Ninguna de las dos fichas cita 8638512076. Nuestro taller confirma 8638512076 para la ZWBC 30-2C 23 modelo 2: compara el código de tu placa.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZWBC 30-2C 23 MODELO 2Confirmada por nuestro taller · también en Climatización Ibérica (ZWBC30-2C)
Por confirmarPor confirmar
- Junkers ZWBC24-2C1 origen: Climatización Ibérica; 2 tiendas de la familia publican 8748300923 (otra pieza)
- Junkers ZWBC28-2C1 origen: Climatización Ibérica; 2 tiendas de la familia publican 8748300923 (otra pieza)
- Junkers ZWB22-2C1 origen: Climatización Ibérica
- Junkers ZWBC35-2C1 origen: Climatización Ibérica
- Junkers ZWB28-3A1 origen: Climatización Ibérica
- Junkers ZWBC22-2C1 origen: Climatización Ibérica
- Junkers ZWBC24A-2C1 origen: Climatización Ibérica
- Junkers ZWB30-2C1 origen: Climatización Ibérica
- Junkers ZWBC36-2C1 origen: Climatización Ibérica
- Junkers ZWBR30-3A1 origen: Climatización Ibérica
- Junkers ZWB24-1A1 origen: Climatización Ibérica
- Junkers ZWB28-1A1 origen: Climatización Ibérica
- Junkers ZWBR28-3A1 origen: Climatización Ibérica
- Junkers ZWBC32-2C1 origen: Climatización Ibérica
- Junkers ZWBR24-3A1 origen: Climatización Ibérica
- Junkers ZWBC30S-2C1 origen: Climatización Ibérica
- Series Junkers Compact, Ceramic y ZWB1 origen: Climatización Ibérica
- Bosch ZWB28-3C23S55001 origen: AliExpress (solo el título del anuncio)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Clasificacion marcada PCB
- 94V-0
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Subcomponente relé OMRON
- G5RL-1A-E-HR; bobina 24 VDC; contactos 16 A 250 VAC / 12 A 24 VDC
- Bornes visibles
- LR-LS-Ns-N-L; PR-PO-NP-LP; 6-8-7
- Marca indicada
- BOSCH
- Referencia indicada
- PCB: 8638512076
- Marcado PCB
- 8638512076; 49-12-088; CMKY-G3X
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende, se reinicia sola o marca errores sin sentido
Es lo que una tienda asocia a una placa de este tipo. Que un técnico lo confirme antes de cambiarla.
Relés pegados o componentes con marcas de quemadura
Se ven en la propia placa; una tienda los cita como señal de placa dañada.
Una tienda indica que puede haber oxidación interna del circuito impreso por humedad.
Antes de cambiar la placa
Lo que revisa el técnicoRelés y conectores
Compara su número y su posición con los de tu placa antes de pedirla.
Cifra de la designación
La tuya puede decir 2016G03V00LA1 (como esta unidad) o 2076G03V00LA1 (como dos orígenes). Fíjate en la tercera cifra.
Monta con un técnico
La sustitución requiere manipulación eléctrica y conocimientos especializados.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué significan los marcados?
En esta unidad el circuito lleva 8638512076, 49-12-088 y CMKY-G3X, y la designación es 2016G03V00LA1 (marca indicada: Bosch). Una tienda da 8638512076 como referencia OEM y dice que suele ir serigrafiada en el circuito o en una pegatina del lateral. Ninguna fuente leída explica 49-12-088 ni CMKY-G3X: sirven para comparar con tu placa.
¿Sirve para mi Junkers ZWBC 30-2C?
Sí. Nuestro taller la ha confirmado para la Junkers ZWBC 30-2C 23 modelo 2, y Climatización Ibérica también la da para la ZWBC30-2C. Si tu caldera es otra variante, compara 8638512076 y la designación o envíanos desde Contacto una foto de tu placa y de la placa de características.
¿Es equivalente la placa 8748300923 que dan algunas tiendas para la ZWBC24, 25/30 y 28?
Ninguna fuente leída lo dice. Gremisat y venta-recambios-calderas.com dan 8748300923 (antigua 87483007140) como placa de las Junkers ZWBC24, ZWBC25/30 y ZWBC28 y no citan 8638512076. Nuestro taller confirma 8638512076 para la ZWBC 30-2C 23 modelo 2: compara el código de tu placa.
¿Sirve para otras Junkers, como la ZWBC 35-2C o la ZWBC 22-2C?
Una sola tienda (Climatización Ibérica, con su ficha en Miravia: un origen) la da para otros 16 modelos ZWB/ZWBC (ZWBC35-2C, ZWBC22-2C…) y las series Compact, Ceramic y ZWB. Dos tiendas de la familia publican la 8748300923, que no citan 8638512076. Sin despiece oficial leído: compara 8638512076 con tu placa o llámanos al 919 931 595.
¿Es la misma pieza que la «2076G03V00LA1 8638512076» de otras tiendas?
Ninguna fuente leída lo aclara. heiz24.de y toolbauhaus.com dan 8638512076 con marca Vaillant y designación 2076G03V00LA1; un anuncio de AliExpress la da con 2076G03V00LA1 para una Bosch ZWB28-3C23S5500. Esta unidad está marcada 2016G03V00LA1 y su marca indicada es Bosch. Nuestro taller la confirma para la Junkers ZWBC 30-2C. Si tu placa dice 2076G03V00LA1, envíanos desde Contacto una foto de tu placa y de la placa de características.
¿Qué síntomas apuntan a esta placa?
Una tienda la relaciona con una caldera que no enciende, se reinicia sola o marca errores sin sentido, con relés pegados, marcas de quemadura u oxidación por humedad. Son señales generales de una placa dañada: que un técnico las confirme antes de cambiarla.
¿Puedo montarla yo mismo?
No. La sustitución requiere manipulación eléctrica y conocimientos especializados, y esta unidad lleva un relé OMRON G5RL-1A-E-HR con contactos de 16 A a 250 V CA. Debe montarla un técnico cualificado.
Cómo hemos verificado esta ficha
Junkers 8638512076Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Tres orígenes unen 8638512076 a una placa (Climatización Ibérica con Miravia; heiz24.de y toolbauhaus.com, con el mismo código de catálogo Y10459; un anuncio de AliExpress), pero con marca y designación distintas (Junkers, Vaillant, Bosch; 2016 o 2076). Sin despiece oficial legible.
Fuentes consultadas
- Climatización Ibérica: ficha de la placa Junkers ZWBC30-2C 8638512076Referencia OEM 8638512076 y lista de modelos Junkers compatibles (texto del vendedor)
- Heiz24.de: ficha «Vaillant 2076G03V00LA1 8638512076 Printed circuit board»Mismo 8638512076 con la designación 2076G03V00LA1 y marca Vaillant
- Toolbauhaus: ficha «Vaillant 2076G03V00LA1 8638512076 Leiterplatte»Mismo 8638512076 con la designación 2076G03V00LA1 y marca Vaillant
- AliExpress: anuncio de la placa 8638512076 para Bosch ZWB28-3C23S5500Une 8638512076 con 2076G03V00LA1 y la Bosch ZWB28-3C23S5500 (solo el título)
- Miravia: ficha de la placa Junkers ZWBC30-2C 8638512076Mismo vendedor: repite referencia y lista de modelos
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers, Bosch ni Vaillant; las marcas se citan para indicar compatibilidad e identificar la pieza.
