Placa electrónica Junkers 4 748 301 153 · HT II-3 para ZWC 28/32 1MFA 23

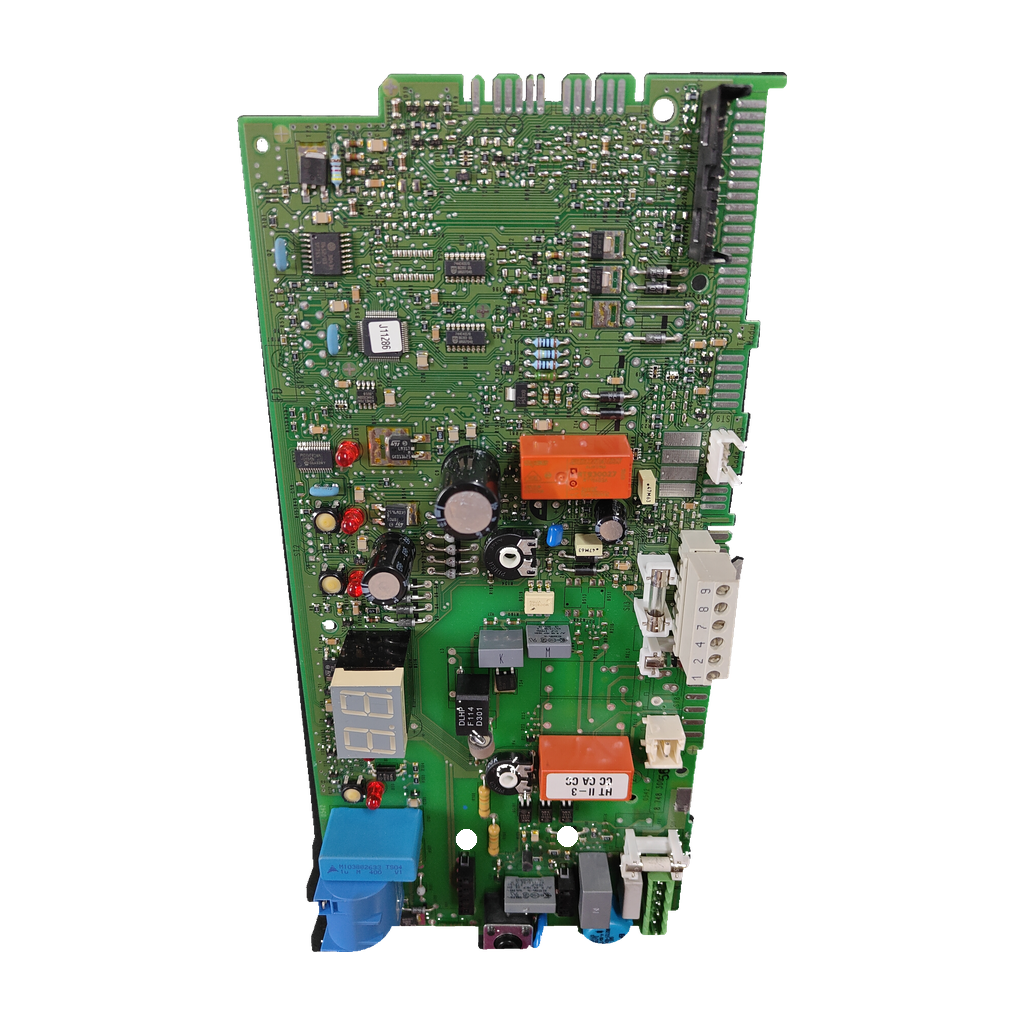

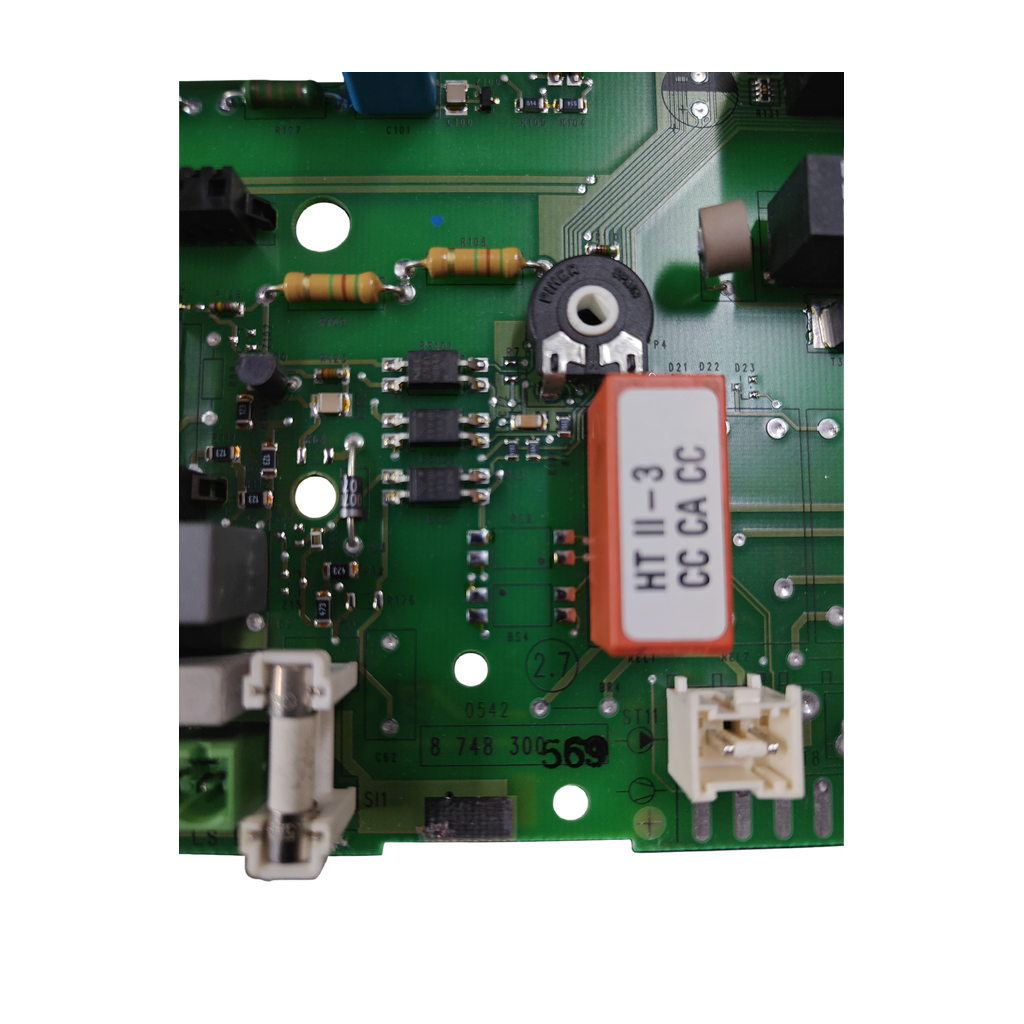

Busca la serigrafía 8 748 300 con el sufijo 569 escrito a mano y, en el reverso del circuito, 8 748 301 339. La etiqueta del relé dice HT II-3 y CC CA CC, la placa indica revisión 2.7 y marcado 0542, y el componente azul lleva BV 122-0103.0 y Nr. 8 747 201 291. Compara todos, no solo uno.

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWC 28/32 1MFA 23. Una lista oficial de recambios de la familia ZWC24/28, 28/32-1MFA (frigan.net, 6720611197) incluye las placas 8 748 300 506 y 8 748 300 533, sin asignarlas a un modelo concreto. Comprueba el modelo completo en la placa de características.

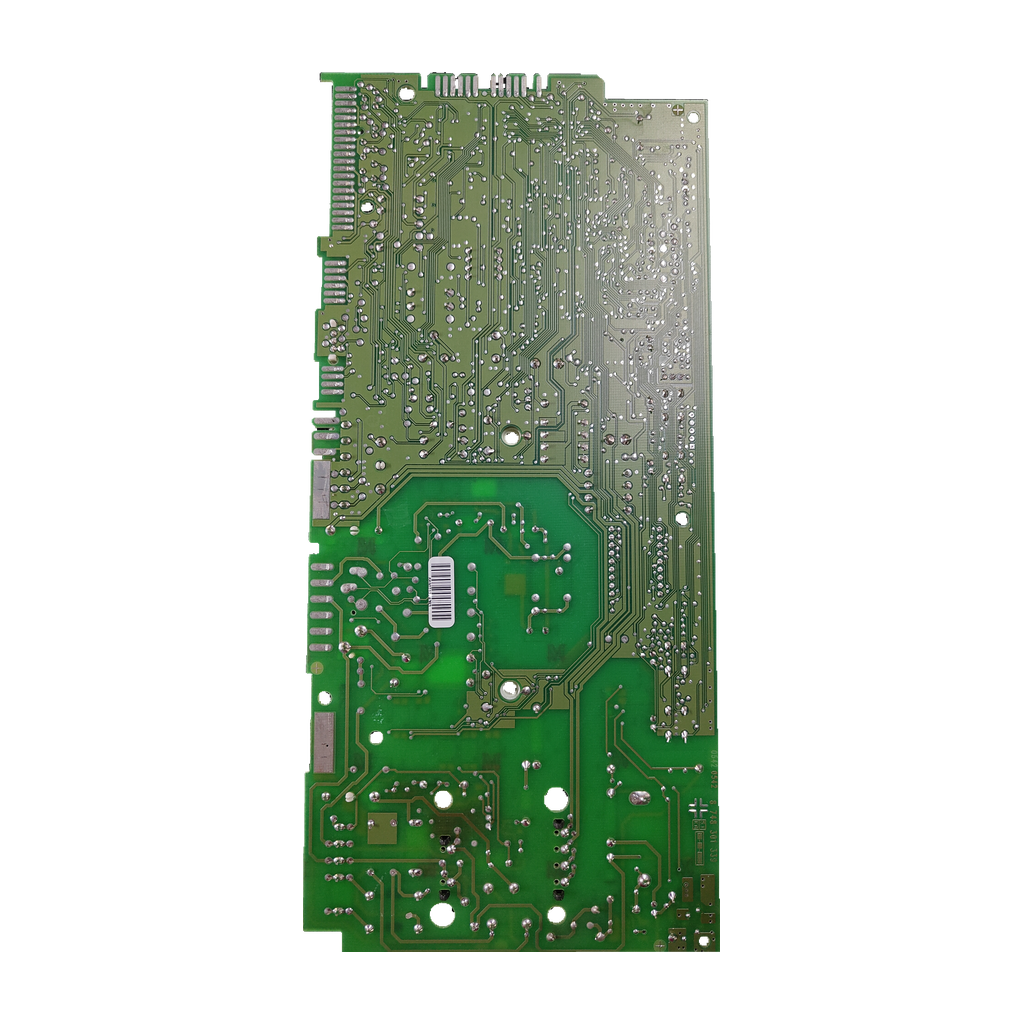

Los tres códigos están en la pieza o en nuestra ficha: 4 748 301 153 es el código con el que la tenemos catalogada, 8 748 300 569 es la referencia que registra nuestro taller (serigrafía 8 748 300 y sufijo manuscrito 569; en la bolsa, 8748300569) y 8 748 301 339 está serigrafiado en el reverso. Ninguna fuente externa leída explica cómo se relacionan ni da equivalencias.

No consta. Una tienda de recambios describe la 8 748 300 565 como «Platine HT II-3 CC CA CC», el mismo marcado que el relé de esta placa, pero con otro código final (565 en lugar de 569). La tienda no da calderas compatibles. No las damos por equivalentes: compara el código completo de tu placa. HT II-3 y CC CA CC son los textos de la etiqueta del relé; ninguna fuente leída explica su significado.

Son los marcados del componente azul de la placa: BV 122-0103.0 y Nr. 8 747 201 291. En un hilo de foro sobre otra Junkers (Cerasmart ZWB 7-26 A), un usuario identifica el tipo BV 122-0103.0 como el transformador de encendido soldado a la placa de control; es un testimonio, no un dato confirmado para esta placa. La lista oficial de la familia Euromaxx incluye un transformador (posición 3) con el número 8 747 201 358, que no es el 8 747 201 291 de esta placa. La lista no lo asocia a BV 122-0103.0.

La lista oficial 6720611197 de Junkers/Bosch (frigan.net) cubre ZC24/28-1MFA, ZWC24/28 y 28/32-1MFA. Da en la posición 4 las placas 8 748 300 506 y 8 748 300 533, sin asignarlas a un modelo concreto, y un transformador 8 747 201 358 en la posición 3. No cita el 4 748 301 153, el 8 748 300 569, el 8 748 301 339 ni el 8 747 201 291. La compatibilidad de esta placa con tu ZWC 28/32 1MFA 23 la confirma nuestro taller.

Un técnico cualificado. La lista oficial de recambios Junkers/Bosch de la familia indica que los recambios solo puede instalarlos un instalador autorizado («Ersatzteile dürfen nur von einem zugelassenen Installateur eingebaut werden!»).
