Placa electrónica Junkers Heatronic 38748300923Precio a consultar
JunkersFotos de esta unidad
1 / 4
Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8 744 501 311 · LF 01.39 · FD482 para ZWA 24 1A23
Referencia Junkers8 744 501 311
La placa electrónica Junkers 8 744 501 311 (marcada también LF 01.39 y FD482) es la placa de control de la Junkers ZWA 24 1A23, confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 8 744 501 311
- Marcados LF 01.39 · FD482
- Fusibles F1 T2A · F2 T 1.25A
- Junkers ZWA 24 1A23
Todos los códigos de esta unidad2
- Referencia Junkers
- 8 744 501 311
- SKU Ecoklima
- PLC223
Marcados de la unidad confirmados por nuestro taller; ninguna página leída los cita. Otras fuentes dan 8748300417 para la ZWA24-1A23 y 8748300561 para la ZWA24-1AM23. El 8-740-301-306 solo figura en la dirección de la ficha, sin confirmar.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosLa placa electrónica es el circuito que controla la caldera: recibe las señales de termostato y sondas y da las órdenes a los componentes. Se sospecha de ella cuando la caldera no responde o falla sin causa clara tras revisar alimentación, fusibles y conexiones.
Compruébalo en tu placa

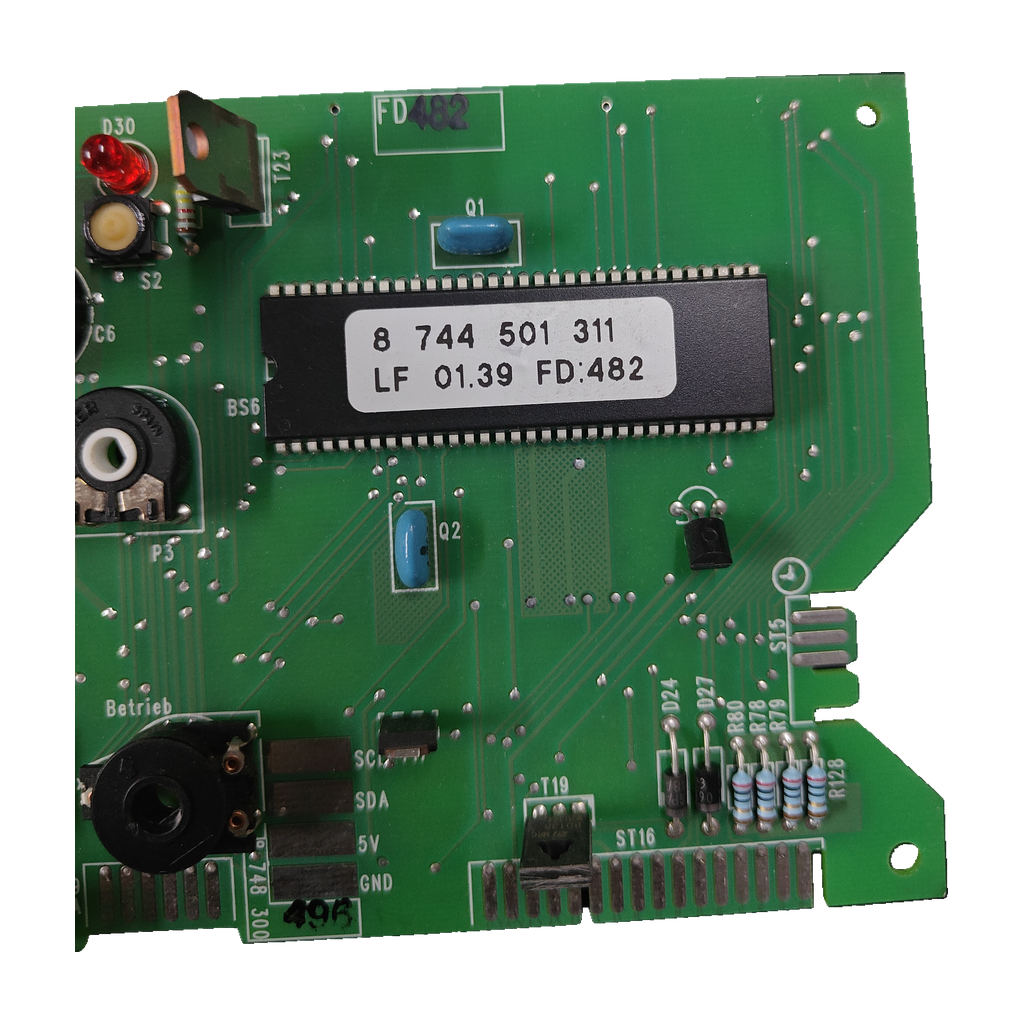

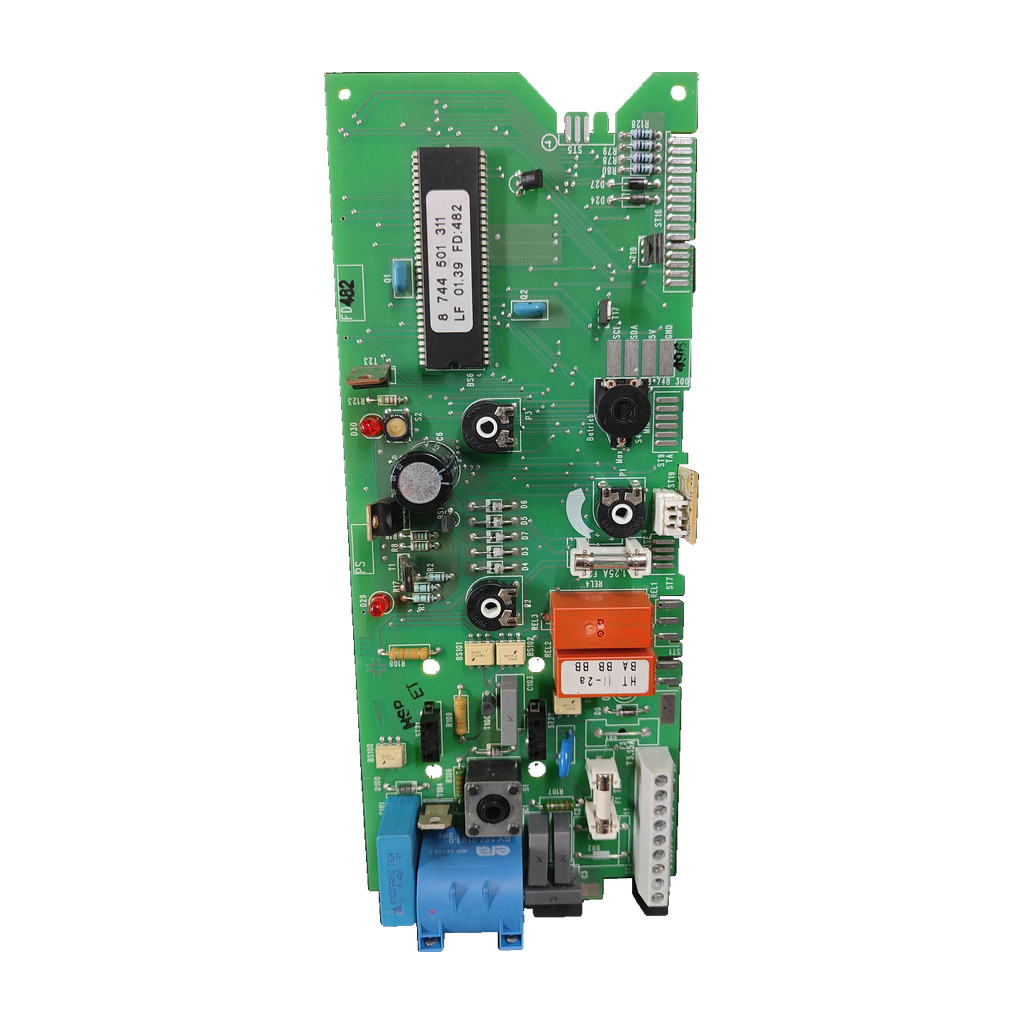

- Busca en la placa la etiqueta del circuito integrado: debe poner «8 744 501 311» y, en el mismo bloque, «LF 01.39» y «FD:482».
- Mira también la serigrafía del circuito impreso: «FD482», y la interfaz serigrafiada SCL, SDA, 5V, GND.
- Compara el marcado completo de tu placa. Otras fuentes dan 8748300417 para la ZWA24-1A23 y 8748300561 para la ZWA24-1AM23: no las damos por equivalentes a esta.
- Comprueba en la placa de características de tu caldera que es una Junkers ZWA 24 1A23.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8 744 501 311 | Código de la etiqueta del circuito integrado; también escrito 8744501311 y 8-744-501-311 |
|---|---|
| LF 01.39 | Marcado de la etiqueta del circuito integrado (también escrito LF01.39) |
| FD:482 | Marcado de la etiqueta del circuito integrado, junto a LF 01.39 |
| FD482 | Serigrafía del circuito impreso (PCB) |
No la confundas con
- 8748300417Placa que un despiece de tienda, una lista de recambios en italiano y varias tiendas dan para la ZWA24-1A23 o la ZWA 24-1 A; electrotodo.com lista 87483004170 como código equivalente, y recalderas.com y climatizacioniberica.es dan 88748300417 para la ZWA24-1A23. Un catálogo italiano la anota como «Modulo base», con «ex» 8748300431, 8748300369 y 8748300496. · Es otro código. Ninguna de las páginas que hemos leído cita 8 744 501 311, LF 01.39 ni FD482: no la damos por equivalente. Nuestro taller confirma 8 744 501 311 para la ZWA 24 1A23. Compara el marcado.
- 8748300561Placa que una tienda enlaza a la ZWA24-1AM23; otra la lista, con 8748300488 y 87483004170, para varias ZWA 24-1 (entre ellas la A 23). Un catálogo italiano la anota como «Scheda elettronica», con «ex» 8748300488. · Otro código. Ninguna de las páginas que hemos leído lo une a 8 744 501 311, y la tienda con varios códigos no dice cuál va a cada modelo.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZWA 24 1A23Confirmada por nuestro taller
No sirve para
- Junkers ZWA24-1AM23Una tienda la enlaza con la placa 8748300561, otro código
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Etiqueta del circuito integrado — marcados
- LF 01.39; FD:482
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Interfaz serigrafiada
- SCL, SDA, 5V, GND
- Fusible F1
- T2A
- Fusible serigrafiado
- T3.15A
- Fusible F2
- T 1.25A
- Relé subcomponente
- RT134024
- Etiqueta de relé montado
- HT II-2a / BA BB BB
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no funciona y los pilotos no se encienden
Dos guías de averías de tiendas para la Eurosmart ZWA 24-1 A 23 citan el fusible F1 o F2, el transformador, la conexión eléctrica o la placa.
La calefacción no funciona pero sale agua caliente
Una guía de tienda cita la conexión en ST2 (L-S o L-R); las dos citan el termostato ambiente o la placa.
No sale agua caliente pero la calefacción funciona
Una guía de tienda cita la turbina detectora de caudal, la sonda NTC de ACS o la placa.
Estas guías son de la caldera Eurosmart ZWA 24-1 A 23, no de este código de placa: ninguna cita 8 744 501 311. Descarta antes las demás causas.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa los fusibles
Esta unidad lleva marcados F1 T2A, F2 T 1.25A y un fusible serigrafiado T3.15A. Si la caldera no da señales, mira antes F1 y F2, el transformador y las conexiones: una guía de tienda dice que la placa es el último sospechoso.
Revisa el conector ST2
Si solo falla la calefacción y sale agua caliente, una guía de tienda manda mirar las conexiones L-S y L-R del conector ST2 y probar puenteando el termostato.
Monta con un técnico
La placa gobierna una caldera de gas: que la monte un técnico cualificado, con la caldera desconectada.
Preguntas frecuentes
7 preguntas¿Cómo identifico esta placa?
Busca la etiqueta del circuito integrado: lleva 8 744 501 311 y, en el mismo bloque, LF 01.39 y FD:482. En el circuito impreso está serigrafiado FD482, además de una interfaz serigrafiada SCL, SDA, 5V, GND. Compara estos marcados con los de tu placa.
¿Sirve para mi Junkers ZWA 24 1A23?
Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWA 24 1A23. Ninguna de las páginas externas que hemos leído cita el 8 744 501 311, así que la confirmación es la del taller. Comprueba que tu placa lleva los mismos marcados (8 744 501 311, LF 01.39, FD482).
¿Es la misma placa que el 8748300417 que dan otras tiendas para la ZWA24-1A23?
Sin confirmar: ninguna de las páginas que hemos leído une los dos códigos. Un despiece de tienda, una lista de recambios en italiano y varias tiendas dan 8748300417 para la ZWA24-1A23 o la ZWA 24-1 A; recalderas.com y climatizacioniberica.es dan 88748300417 para la ZWA24-1A23. Una tienda anota 8748300417 = 8748300431. Ninguna de esas páginas cita 8 744 501 311, LF 01.39 ni FD482. Nuestro taller confirma 8 744 501 311 para la ZWA 24 1A23: compara el marcado.
¿Sirve para la ZWA24-1AM23 u otras ZWA 24-1 (A31, K23, K31)?
Nuestro taller solo la ha confirmado para la ZWA 24 1A23. Para la ZWA24-1AM23 una tienda enlaza la placa 8748300561 y avisa de que las versiones A23 y AM23 llevan recambios distintos. Para A31, K23 y K31 una tienda da el 8748300417 y otra el 88748300417. Ninguna de las páginas que hemos leído cita el 8 744 501 311 para ellas, así que no lo afirmamos.
¿Qué significan 8 744 501 311, LF 01.39 y FD482?
8 744 501 311 es el código de la etiqueta del circuito integrado; LF 01.39 y FD:482 son los otros marcados de esa etiqueta, y FD482 está serigrafiado en la placa. Ninguna de las páginas externas que hemos leído explica LF 01.39 ni FD482, así que no los interpretamos.
¿Qué fusibles lleva y qué reviso antes de cambiarla?
Esta unidad lleva marcados un fusible F1 T2A, un F2 T 1.25A y un fusible serigrafiado T3.15A (valores del ejemplar, no mediciones). Dos guías de averías de tiendas para la Eurosmart ZWA 24-1 A 23 citan, con los pilotos apagados, el fusible F1 o F2, el transformador, la conexión eléctrica o la placa; la de climatizacioniberica.es, ante una caldera sin tensión, añade que la placa es «el último sospechoso, no el primero».
¿Quién debe montarla y qué hago si mi marcado es distinto?
Un técnico cualificado. La placa controla una caldera de gas: desconecta la caldera de la red antes de tocar nada. Si el marcado de tu placa es distinto, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.
Cómo hemos verificado esta ficha
Junkers 8 744 501 311Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
Las tiendas no coinciden sobre la placa de la ZWA 24-1A23 y nuestro taller confirma 8 744 501 311.
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
