Placa electrónica analógica Junkers 8 748 300 091 0 · ZWR24-2 y mini 8/11 AE

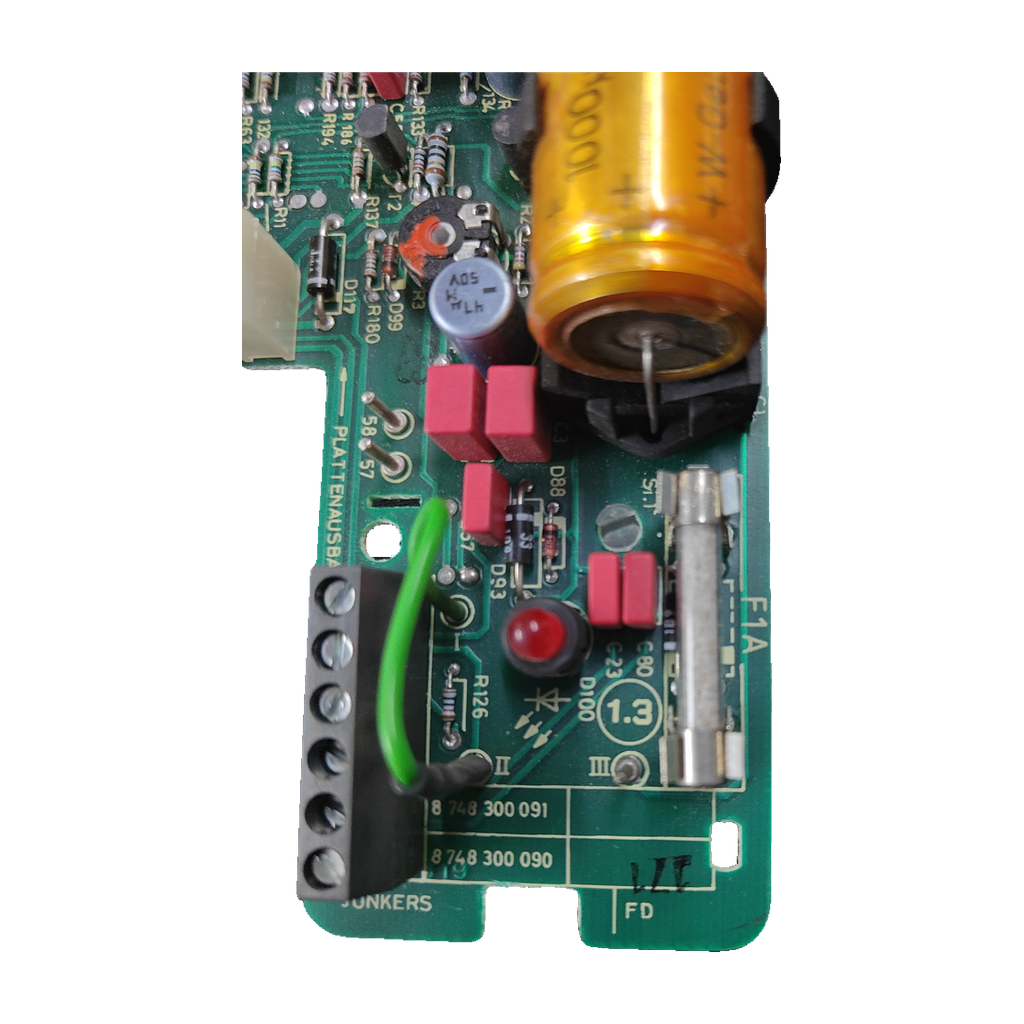

En la placa figuran los marcajes 8 748 300 091 y 8 748 300 090: compáralos con los de tu placa. Bosch la pide como 8 748 300 091 0 («Leiterplatte analog», pos. 30 del despiece de la MINI-8K31) y da la 090 como código anterior.

Sí: nuestro taller la ha confirmado para la ZWR24-2. Una tienda la anuncia «für ZWR Serie 2 und mini mit CE425» y un anuncio da la 090 sacada de una ZWR 24-2KDR23. Ojo: los modelos de Bosch para la 091 0 son todos MINI (su nota de uso 1 nombra la familia «ZR/ZSR/ZWR...») y el despiece de la ZWR24-2KD21 lista en su caja de mandos la 036 0, no la 091 0. Coteja el sufijo de tu aparato o llámanos al 919 931 595.

Solo Bosch la une con la mini-8K y la mini-11K (1 origen): queda por confirmar. Su catálogo pone la «Leiterplatte analog» 8 748 300 091 0 en la pos. 30 del despiece de la MINI-8K31 y la incluye en 36 modelos MINI-8 y MINI-11, como MINI-8K21, 8K23 y 11K31. Compara el marcaje de tu placa con la 8 748 300 091 o envíanos desde Contacto una foto de su etiqueta y de la placa de la caldera (919 931 595).

Sí, en las mini 8/11 AE, con 3 fuentes: la ficha de Bosch (MINI-8AE y 11AE), una tienda («Mini 8/11 AE») y el anuncio de un particular de nuestro expediente («passen AE und KE geräten 8 und 11 kw»). En las KE hay 2 fuentes (Bosch y ese anuncio); en las mini-8K, mini-11K, KSE y ASE solo la ficha de Bosch. Confirma siempre el modelo completo.

Bosch la lista como código anterior («Ersatzteilvorgänger 1») de la 091 0, con la 8715555185 como segundo. Nuestro taller no ha confirmado ese cruce. Dos anuncios de particulares y una tienda (Warmwasserkönig) ofrecen la 091 y la 090 juntas, y esta placa lleva impresos los dos marcajes. Bosch marca la 091 0 como no disponible.

No consta que la 143 0 ni la 144 0 sean equivalentes: salen en otra lista de Bosch (ZR/ZWR -2 K.E) como variantes separadas, sin sustitución demostrada. La 036 0 es otra placa: en la MINI-8K31 Bosch lista en la misma posición 30 la «Leiterplatte MC» 8 748 300 036 0, de construcción igual a la 87483000500.

No por sí solo: es un designador transcrito. El despiece de la MINI-8K31 lista aparte un fusible F1,0A (1 904 525 003 0, paquete de 10), pero eso no acredita el fusible montado en esta unidad.

8 748 300 091 0. Bosch la lista como placa analógica para mini-8K y mini-11K.

Es un segundo marcaje transcrito en la PCB. No se encontró una equivalencia o sustitución oficial que lo una a 8 748 300 091 0.

Sí; esa compatibilidad figura validada en el inventario. Como las listas Bosch distinguen varias revisiones, hay que cotejar el código completo del aparato antes de seleccionar la placa.

Sí. El catálogo Bosch asocia el pedido 8 748 300 091 0 con la placa analógica de ambas familias. El marcaje adicional 090 no queda explicado por esa lista.

No por sí solo. lo transcribe como designador. El BOM mini incluye un fusible F1,0A aparte, pero eso no confirma el componente montado en este ejemplar ni su variante.

No se ha demostrado. Aparecen en listas para familias o revisiones distintas y se mantienen separadas de los marcajes 090/091.
