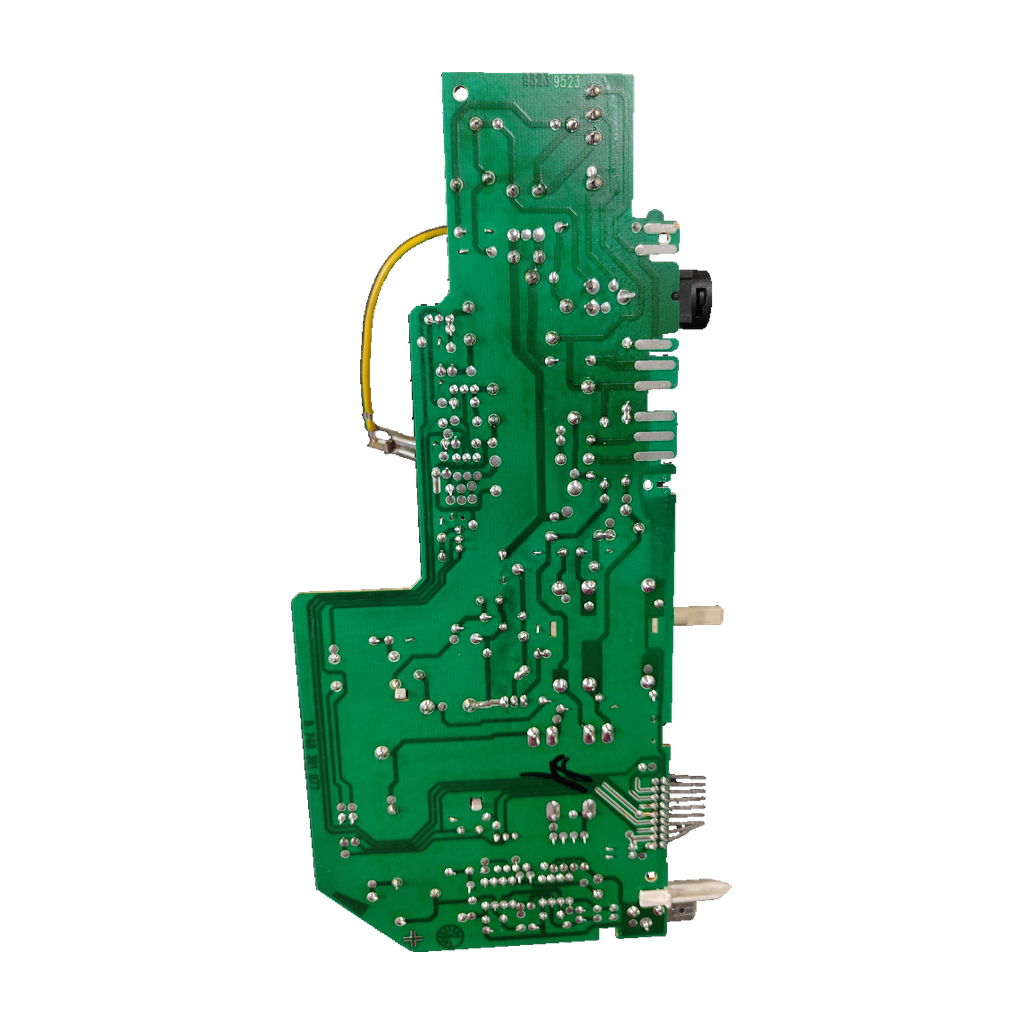

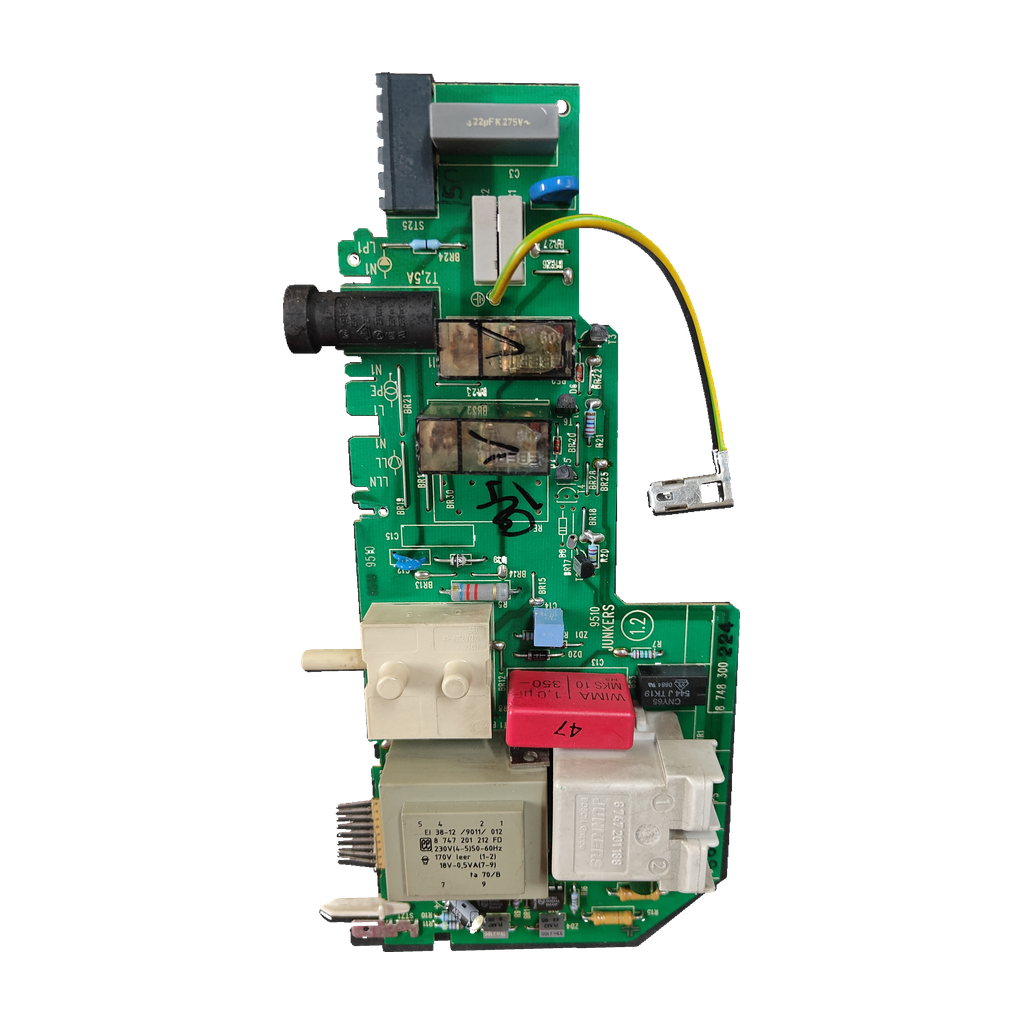

Placa electrónica Junkers 8 748 300 224 para ZWE 24 2 ADE: Pieza e identificador ampliado

Placa electrónica Junkers 8 748 300 224 para ZWE 24 2 ADE: vista 2

Placa electrónica Junkers 8 748 300 224 para ZWE 24 2 ADE: vista 3

Placa electrónica Junkers 8 748 300 224 para ZWE 24 2 ADE: vista 4

JUNKERSFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8 748 300 224 para ZWE 24 2 ADE

Referencia Junkers8 748 300 224

La Junkers 8 748 300 224 es una placa electrónica confirmada por nuestro taller para la caldera Junkers ZWE 24 2 ADE. Pieza usada y revisada, con transformador EI 38-12 y serigrafía T2,5A junto a la protección.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 224
Trafo 230 V → 18 V
Fusible T2,5A
Módulo 8 747 201 188

Todos los códigos de esta unidad2

Referencia Junkers: 8 748 300 224
SKU Ecoklima: PLC258

En nuestra unidad, la serigrafía impresa es «8 748 300» y el «224» está escrito a mano. Compara el código completo, no solo el prefijo.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera. Una tienda (Heiz24) la describe como placa de control (Steuerplatine). Su transformador va marcado con 230 V en el primario y 18 V en el secundario.

Compruébalo en tu placa

En nuestra placa, la serigrafía impresa es «8 748 300» y el sufijo «224» va escrito a mano: juntos forman 8 748 300 224. Busca ese marcado en la tuya.
Comprueba el transformador: lleva 8 747 201 212 FD (modelo EI 38-12 /9011/012), con 230 V en el primario y 18 V en el secundario.
Mira el módulo Junkers montado en la placa (8 747 201 188) y la serigrafía T2,5A junto a la protección.
No la confundas con otras placas del mismo prefijo: 8 748 300 158, 281, 213 y 036 son códigos que las listas oficiales dan a otras variantes; ninguna lista dice que equivalgan a la 224.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si es la pieza que necesitas.

Códigos de esta pieza

8 748 300 224	Código principal de la placa (en la bolsa: 8748300224)
8748300224	Mismo código sin espacios; una tienda lo da como «Steuerplatine» (placa de control)

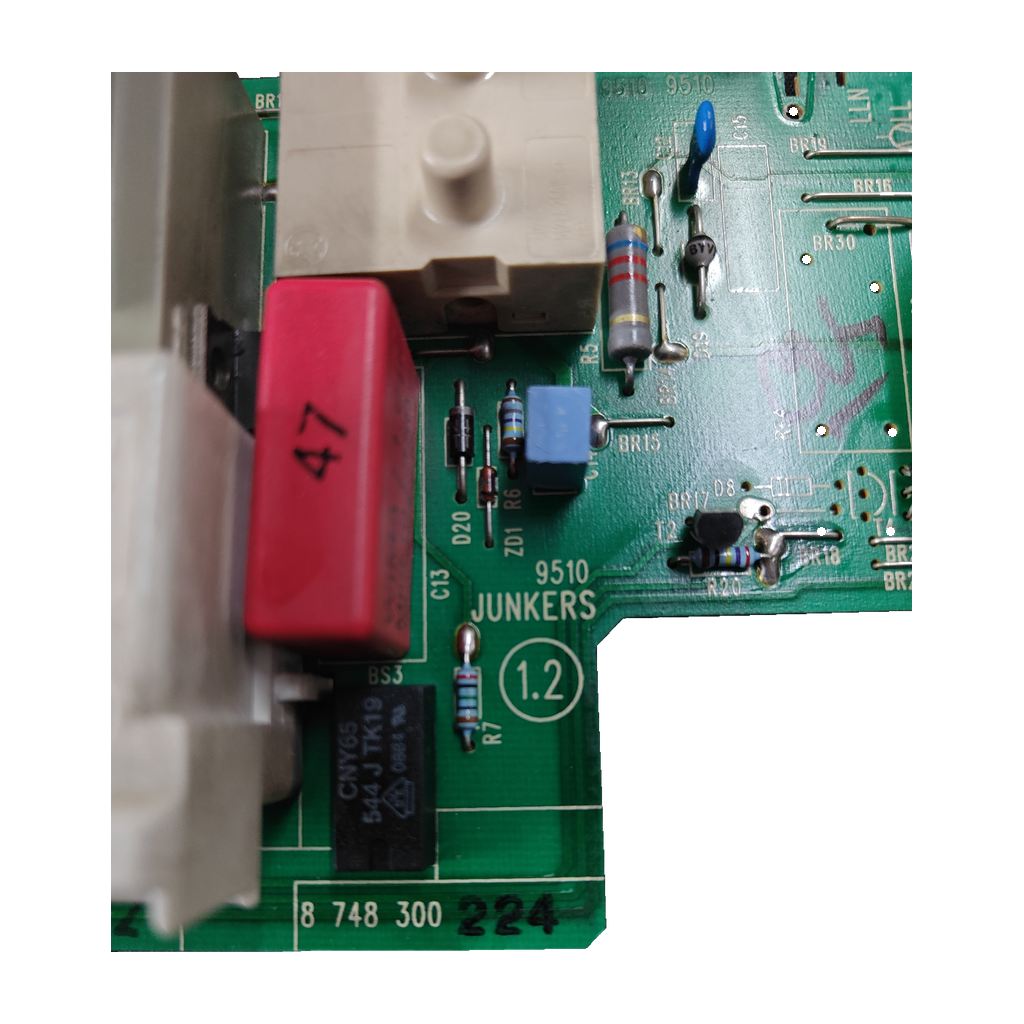

8 748 300	Serigrafía impresa en la placa; el sufijo «224» va escrito a mano
8 747 201 212 FD	Referencia impresa en el transformador (modelo EI 38-12 /9011/012)
8 747 201 188	Marcado del módulo Junkers montado en la placa
9510 · 1.2	Marcajes adicionales en la placa (revisión del circuito impreso: 1.2)

No la confundas con

8 748 300 158Netzmodul de las ZE/ZWE 24-2 A y ZR/ZSR/ZWR -3 AE/ADE (listas oficiales) · Código distinto de otra variante de caldera
8 748 300 281Grundmodul de esas mismas calderas (listas oficiales) · Código distinto de otra variante de caldera
8 748 300 213Placa de las ZE/ZWE 24-2 K y KP/KDP/KDG (listas oficiales); 87483002130 en una tienda · Mismo prefijo, código distinto
8 748 300 036Leiterplatte MC 54 de la ZWR24-2ADE23 y Leiterplatte 8 748 300 036 de las ZSR/ZWR 18/24-2 AE (listas oficiales) · Mismo prefijo; es la placa de la ZWR24-2ADE23 y de la ZSR/ZWR 18/24-2 AE, no de la ZWE

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWE 24 2 ADEConfirmada por nuestro taller

No sirve para

Junkers ZE/ZWE 24-2 K, ZE 24-2 KP/KDP y ZWE 24-2 KP/KDP/KDGLlevan otra placa: 8 748 300 213 (listas oficiales) · 87483002130 (una tienda, KDG y KP)
Junkers ZE 24-2 A, ZWE 24-2 A, ZWE 28-2 A y ZR/ZSR/ZWR 18/24-3 AE/ADEOtra variante: sus listas oficiales dan 8 748 300 158 y 8 748 300 281, no la 224
Junkers ZWR24-2ADE23 y ZSR/ZWR 18/24-2 AESu lista oficial da la placa 8 748 300 036, no la 224
Junkers ZWR 24-2 ADE 21Una tienda de usados da 8 748 300 280 + 8 748 300 149, no la 224

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Serigrafía junto a protección: T2,5A
Marcado de primario del transformador: 230V (4-5); 50-60Hz
Marcado secundario del transformador: 18V-0,5VA (7-9)

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo del transformador montado: EI 38-12 /9011/012
Marcado del transformador: 170V leer (1-2)
Marcado del condensador gris: .22µF K 275V~
Condensador WIMA MKS 10 montado: 1,0 µF; 350-

Datos de nuestro inventario

Aplicación indicada en inventario: ZWE 24 2 ADE

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible T2,5A

La placa lleva la serigrafía T2,5A junto a la protección. Revisa el fusible antes de dar la placa por averiada.

Transformador

Primario 230 V (4-5) · 50-60 Hz y secundario 18 V · 0,5 VA (7-9). Si el de tu placa marca otros valores, compara también el código completo (8 748 300 impreso y 224 a mano) antes de descartarla.

Monta con un técnico

Trabaja con 230 V. Según las listas oficiales de Junkers que hemos leído, solo un instalador autorizado puede montarla.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers 8 748 300 224?

En la placa, la serigrafía impresa es «8 748 300», el «224» va escrito a mano y, junto a la protección, pone T2,5A. El transformador lleva 8 747 201 212 FD. Heiz24, una tienda que la vende revisada, da 8748300224 como placa de control (Steuerplatine) de Junkers.

¿Sirve para mi Junkers ZWE 24 2 ADE?

Sí. Nuestro taller la ha confirmado para la ZWE 24 2 ADE. Ninguna de las seis listas oficiales de recambios que hemos leído recoge este código ni la ZWE 24-2 ADE, y Heiz24 no cita caldera. Si tu caldera es otra variante (24-2 A, 24-2 K, ZWR…), no la des por compatible: envíanos desde Contacto una foto de la placa y de la placa de características.

¿Puedo usar la 8 748 300 158, la 281, la 213 o la 036 en vez de la 224?

No las des por equivalentes: son códigos de otras variantes. Las listas oficiales dan el Netzmodul 8 748 300 158 y el Grundmodul 8 748 300 281 a las ZE/ZWE 24-2 A y ZR/ZSR/ZWR -3; la 8 748 300 213 a las 24-2 K, KP y KDG; y la 8 748 300 036 a la ZWR24-2ADE23 y a las ZSR/ZWR 18/24-2 AE. Ninguna incluye la 224.

¿Qué significan los códigos marcados en la placa?

El 8 748 300 224 es el código de la placa («8 748 300» impreso y «224» a mano). El 8 747 201 212 FD está impreso en el transformador y el 8 747 201 188 marca el módulo Junkers montado en ella. El 9510 y el 1.2 son marcajes adicionales; el 1.2 es la revisión del circuito impreso.

¿Qué debo revisar antes de cambiar la placa?

El fusible y la alimentación. Esta placa lleva la serigrafía T2,5A junto a la protección. Las seis listas oficiales leídas citan el mismo fusible T2,5A, código 1 904 521 342 (5x20 mm, T2.5A/250V en la lista de la ZWR24-2ADE23), aunque ninguna lo liga expresamente a esta placa.

¿Qué transformador lleva esta placa y es el mismo que el de otras variantes?

No necesariamente. El de esta placa es el EI 38-12 /9011/012 (8 747 201 212 FD): primario 230 V, 50-60 Hz; secundario 18 V · 0,5 VA. Las listas oficiales dan otros: 8 747 201 302 (24-2 A y -3 AE/ADE), 8 747 201 176 (24-2 K y KP) y 8 747 201 150 (ZWR24-2ADE23 y 18/24-2 AE).

¿Quién debe montarla?

Un instalador autorizado: la placa trabaja con 230 V. Las listas oficiales de recambios de Junkers que hemos leído indican que las piezas de recambio solo pueden montarlas un instalador autorizado.

Cómo hemos verificado esta ficha

JUNKERS 8 748 300 224

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Código, marcados y caldera confirmados por nuestro taller. Única fuente externa que une el código con la pieza: Heiz24 (placa de control). Seis listas oficiales leídas son de otras variantes y no incluyen este código.

Fuentes consultadas

Heiz24: ficha de la placa de control Junkers 8748300224 (revisada)Une 8748300224 con «Steuerplatine» y fabricante Junkers; no indica calderas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
