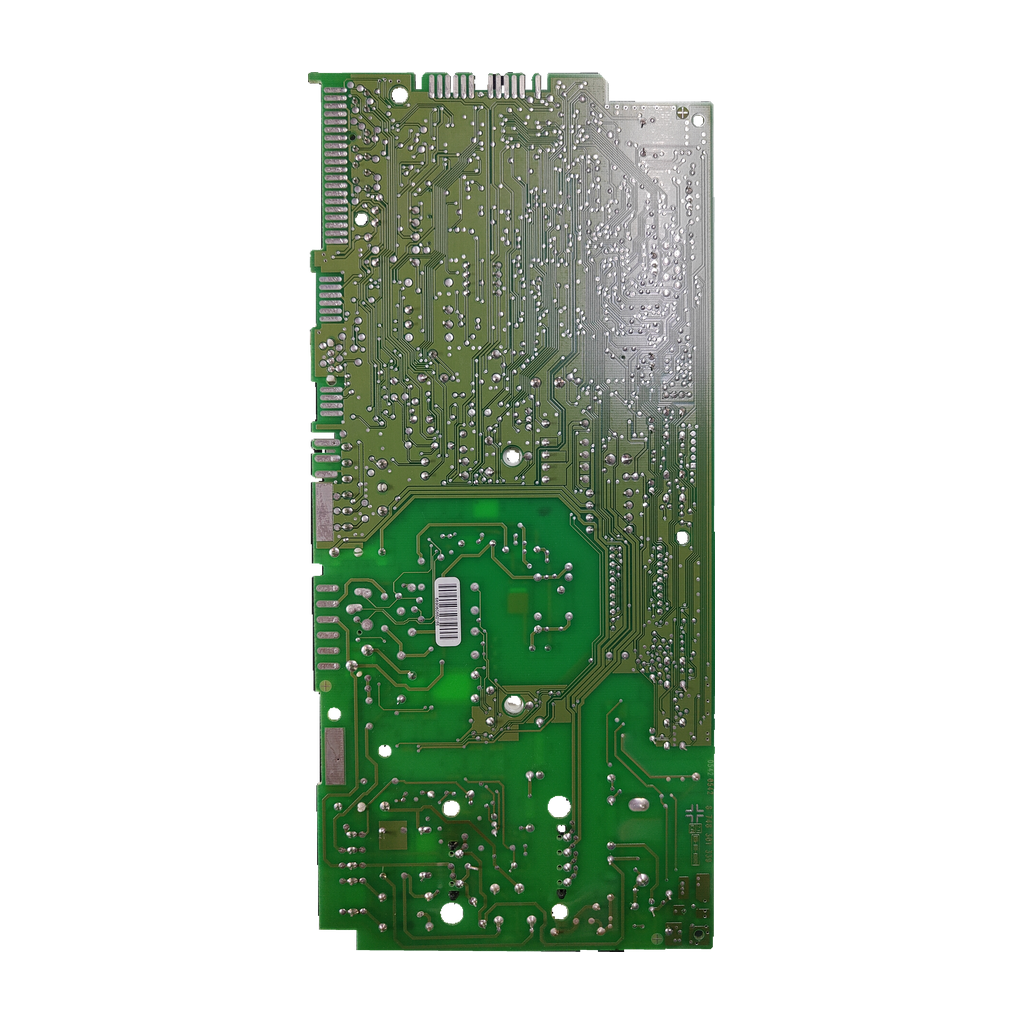

Placa electrónica Junkers 8 748 300 569 para ZWC 24/28 1MFA 23

Referencia Junkers8 748 300 569

La 8 748 300 569 es una placa electrónica Junkers (revisión PCB 2.7) para la caldera Junkers ZWC 24/28 1MFA 23 y el equipo HT 11-3 CC CA CC, confirmados por nuestro taller. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 569
Revisión PCB 2.7
Circuito integrado J11286
Fusible T2.5A (serigrafía)

Todos los códigos de esta unidad3

Referencia Junkers: 8 748 300 569
Referencia Junkers: 8 748 300 569 C
SKU Ecoklima: PLC246

Las listas oficiales de recambios de la familia que hemos revisado no citan el 8 748 300 569: dan otras placas (506, 533, 449). Esta ficha se apoya en la confirmación de nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

La placa figura como «Electronic board» en la lista de componentes eléctricos del manual oficial de la familia Euromaxx. En la ficha técnica oficial de la ZWC 24/28-1 MFA 23, el código F0 se describe como «avería interna / avería del circuito impreso».

Compruébalo en tu placa

Busca en la placa el marcado impreso «8 748 300»: el sufijo 569 va escrito a mano junto a él.

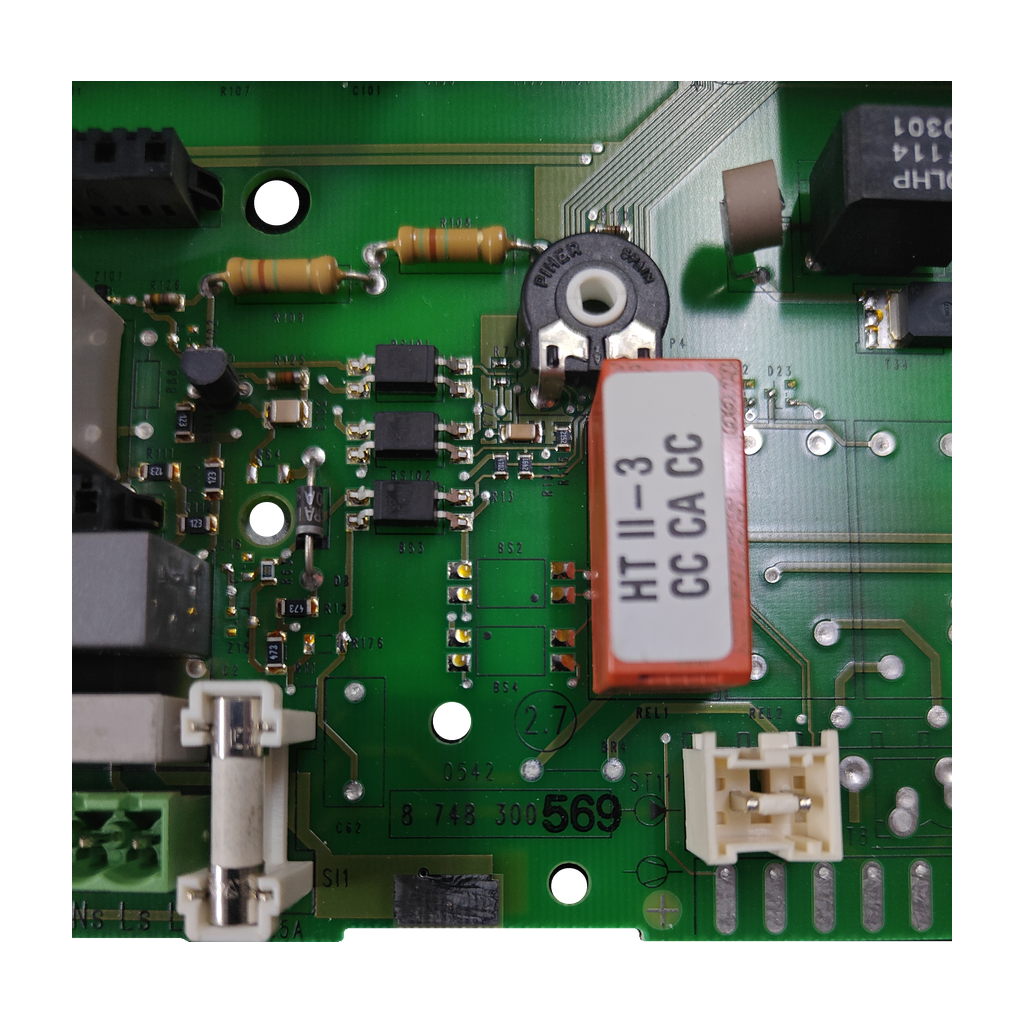

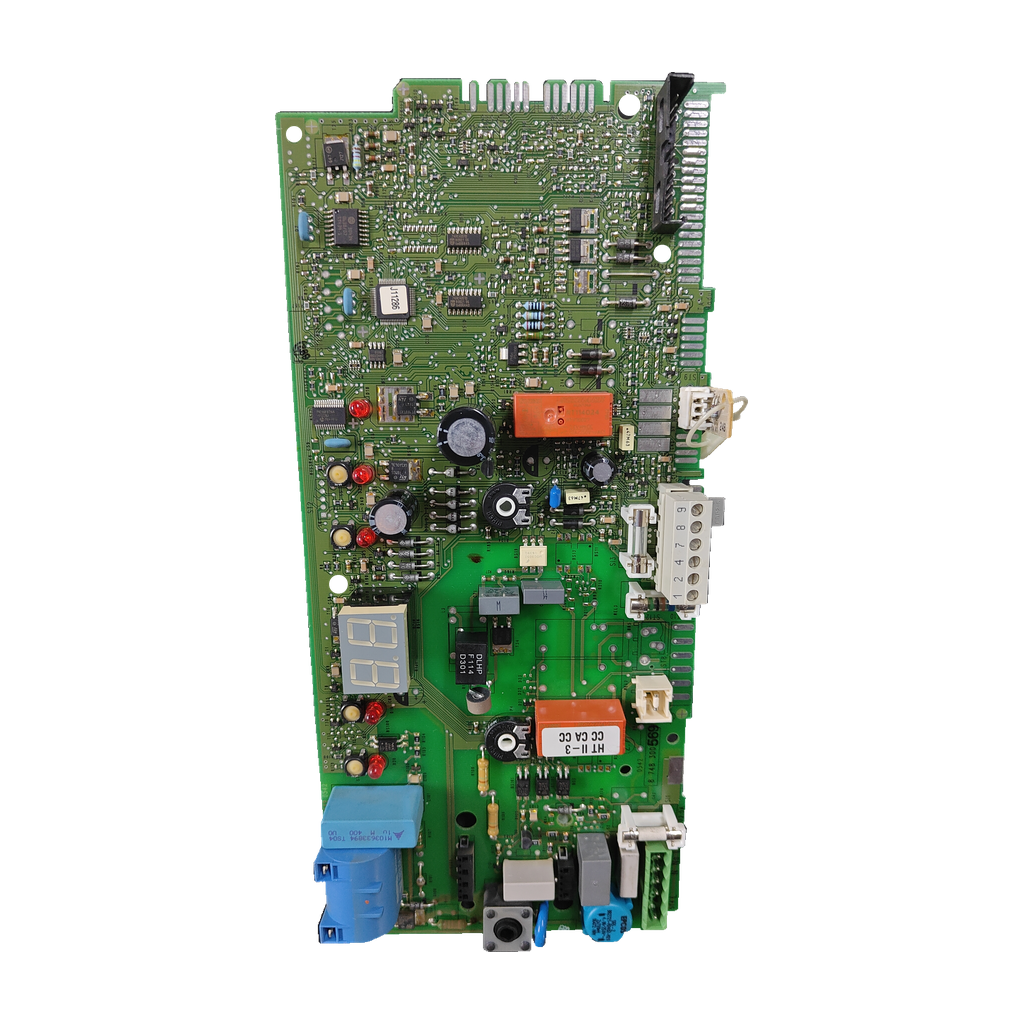

Compara también la revisión del PCB (2.7), el marcado adicional 0542 y el circuito integrado J11286.
Mira la serigrafía junto al fusible (T2.5A) y los números de la bornera: 1, 2, 4, 7, 8 y 9.
No la confundas con otras placas Junkers que empiezan igual (8 748 300 506, 533, 449, 565 u 892): cambia el final del código.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

8 748 300 569	Código de la placa: «8 748 300» impreso y sufijo 569 escrito a mano
8 748 300 569 C	Referencia con letra final, tal como la registra nuestro taller
8748300569	El mismo código sin espacios (también 8.748.300.569 y 8-748-300-569)
J11286	Marcado del circuito integrado de la placa
0542	Marcado adicional del circuito impreso (PCB)
2.7	Revisión del circuito impreso (PCB)
DLHP / F114 / D301	Marcado del subcomponente negro
HT II-3 / CC CA CC	Adhesivo sobre el relé

No la confundas con

8 748 300 506Placa (Leiterplatte) de la lista oficial de recambios Junkers 6720611197 para la versión base de la familia ZWC24/28-1MFA · Otro código: esa lista no cita el 569. Compara el final del código.
8 748 300 533Placa que esa lista da para la variante 2800; arbogroup.eu la asigna a la ZWC 24/28-1MFA 23 S2800; climatizacioniberica.es la da para la ZWC24/28-1MFA23 y venta-recambios-calderas.com para la familia ZWC 24/28-1 · Otro código que algunas tiendas dan para esta caldera o para su variante S2800; nuestro taller confirma el 569. Compara el sufijo antes de montar.
8 748 300 449Placa de la lista oficial de la ZWC 24-1 MFK y ZWC 28-1 MFK · Es de la versión MFK, no de la MFA 23.
8 748 300 565Placa Heatronic usada titulada «Platine HT II-3 CC CA CC» en una tienda alemana, que la asocia a la ZSN 5/11-6 KE 21 · Mismo texto que el adhesivo del relé de esta placa, pero otro código. La tienda pide comparar el número: hay varias versiones.
8 748 300 892Kit de placa Junkers para ZSN/ZWN/ZSR/ZWR 18..24 -7 KE · Otra serie de calderas, no la ZWC 24/28.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWC 24/28 1MFA 23Confirmada por nuestro taller
HT 11-3 CC CA CCConfirmada por nuestro taller

No sirve para

Junkers ZWC 24-1 MFK y ZWC 28-1 MFKLista oficial: placa 8 748 300 449 (otra lista oficial da la 506)
Junkers ZSN 5/11-6 KE 21Una tienda alemana le da la placa 8 748 300 565
Junkers ZSN/ZWN/ZSR/ZWR 18..24 -7 KE y ZWR 18..24 -8 KEUna tienda les da el kit de placa 8 748 300 892

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

De la caldera (no de la placa)

Tensión de conexión: AC 230 V · 50 HzFicha técnica oficial ZWC 24/28-1 MFA 23

Del manual de la familia Euromaxx (sin precisar pieza ni variante)

Fusible de la lista eléctrica: T 2.5 A, AC 230 VManual oficial Euromaxx (sin precisar pieza)

Identificación y marcados del repuesto

Marcado de subcomponente: EPCOS
Marcado del potenciómetro: PIHER
Marcado PCB: 8 748 300; sufijo manuscrito 569

Características y marcados técnicos

Bornera: 1, 2, 4, 7, 8, 9

Síntomas de que puede fallar

Lo que revisa el técnico

F0 en el display (ZWC 24/28-1 MFA 23)

Ficha técnica oficial: «avería interna / avería del circuito impreso». Comprobar que los contactos eléctricos, las conexiones por enchufe y los cables de encendido y del módulo de bus están firmes; si hace falta, sustituir el circuito impreso o el módulo de bus.

E9: se ha activado el STB

Ficha técnica oficial: controlar la entrada del NTC, el funcionamiento de la bomba y el fusible del circuito impreso, y purgar el aparato.

F0 y E9 remiten al circuito impreso de la caldera en general: la tabla oficial no los liga a un código de placa concreto.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

Revisa el 569 manuscrito, la revisión 2.7 y el circuito integrado J11286 antes de pedirla.

Fusible T2.5A

Junto a un fusible la placa lleva la serigrafía T2.5A. En el código E9 la ficha oficial pide revisar el fusible del circuito impreso: compruébalo antes de dar la placa por averiada.

Monta con un técnico

La caldera funciona a 230 V y es de gas (ficha técnica oficial). Corta la alimentación antes de tocar nada.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa Junkers 8 748 300 569 y qué significan sus marcados?

En el circuito impreso va impreso «8 748 300» y el sufijo 569 está escrito a mano. 8 748 300 569 C es la misma referencia con letra final, como la registra nuestro taller. Compara además la revisión del PCB (2.7), el marcado 0542, el circuito integrado J11286 (sirve para comparar, no identifica la caldera) y la serigrafía T2.5A junto al fusible.

¿Sirve para mi Junkers ZWC 24/28 1MFA 23?

Sí. Nuestro taller ha confirmado la 8 748 300 569 para la ZWC 24/28 1MFA 23. Ninguna fuente externa abierta cita ese código: la lista oficial 6720611197 da la 506 y la 533 (variante 2800); arbogroup.eu da la 533 para la ZWC 24/28-1MFA 23 S2800, climatizacioniberica.es la da para la ZWC24/28-1MFA23 (sin variante) y venta-recambios-calderas.com para la familia ZWC 24/28-1. Compara el código de tu placa con el de esta antes de pedirla.

¿En qué se diferencia la 8 748 300 569 de la 506, la 533 o la 449?

Todas empiezan por 8 748 300 y cambia el final. La lista oficial de recambios Junkers 6720611197 (2006/07) da la 506 para la versión base de la familia ZWC24/28 y la 533 para la variante 2800; la de la ZWC 24-1 y 28-1 MFK da la 449. Las listas revisadas no citan la 569. No las des por intercambiables.

¿Hay otras placas Junkers cuyo nombre coincida con el adhesivo HT II-3 / CC CA CC del relé?

Sí, con otro código. Una tienda alemana titula la 8 748 300 565 «Platine HT II-3 CC CA CC», el mismo texto que el adhesivo de esta placa, y la asocia a la ZSN 5/11-6 KE 21; pide comparar el número con tu placa porque hay varias versiones. Esa tienda titula la 8 748 300 480 «HT II-3 CA CA CC», que no coincide. Nuestro taller confirma además el equipo HT 11-3 CC CA CC para esta placa.

¿Sirve para otra Junkers Euromaxx, como la ZWC 24-1 MFK?

Las calderas confirmadas por nuestro taller son la ZWC 24/28 1MFA 23 y el equipo HT 11-3 CC CA CC. Para la ZWC 24-1 MFK y la ZWC 28-1 MFK, la lista oficial de recambios da otra placa, la 8 748 300 449. Para cualquier otro modelo, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

¿Qué avería de la ZWC 24/28-1 MFA 23 apunta al circuito impreso o a su fusible?

La ficha técnica oficial da F0 como «avería interna / avería del circuito impreso», y E9 (STB activado) pide controlar, entre otras cosas, el fusible del circuito impreso. Esta placa lleva la serigrafía T2.5A junto a un fusible; el manual oficial Euromaxx lista un fusible T 2.5 A, AC 230 V, sin precisar en qué pieza va. Son indicios generales: que lo diagnostique un técnico.

¿Quién debe montar esta placa?

Un técnico cualificado. La ficha técnica oficial da la caldera a AC 230 V, 50 Hz, y el manual oficial pide cortar la alimentación (fusible o interruptor) antes de cualquier trabajo eléctrico. Comprueba que la bornera de tu placa tiene los mismos números que esta (1, 2, 4, 7, 8 y 9) antes de conectar.

Cómo hemos verificado esta ficha

Junkers 8 748 300 569

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Ninguna fuente externa abierta cita el 8 748 300 569. La caldera y los marcados los confirma nuestro taller; las listas oficiales de la familia y varias tiendas dan otros códigos de placa.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
