Placa electrónica Junkers 8748300570 · HTII-3 para ZWC24-1MF2A: Pieza e identificador ampliado

Placa electrónica Junkers 8748300570 · HTII-3 para ZWC24-1MF2A: vista 2

Placa electrónica Junkers 8748300570 · HTII-3 para ZWC24-1MF2A: vista 3

Placa electrónica Junkers 8748300570 · HTII-3 para ZWC24-1MF2A: vista 4

JUNKERSFotos de esta unidad

1 / 4

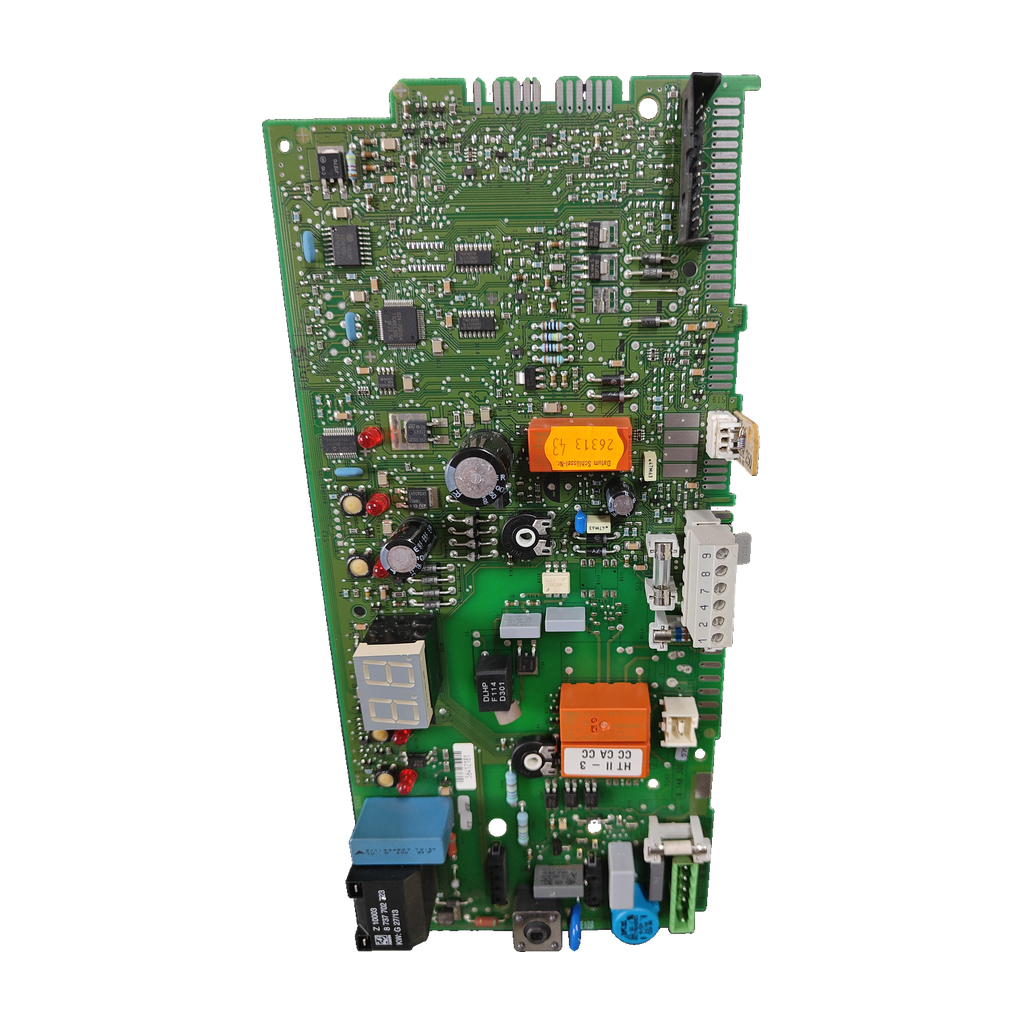

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8748300570 · HTII-3 para ZWC24-1MF2A

Referencia Junkers8748300570

La 8748300570 es una placa electrónica Junkers (serigrafía 8 748 300 y etiqueta 570), confirmada por nuestro taller para la caldera Junkers ZWC24-1MF2A. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8748300570
Confirmada: ZWC24-1MF2A
Relé HTII-3 / CC CA CC
Marcado 0542 / 2.7

Todos los códigos de esta unidad3

Referencia Junkers: 8748300570
Código del circuito: 8 748 300
SKU Ecoklima: PLC249

Dos tiendas dan para esta caldera la 8 748 300 506 (87483005060), que es otro código; la lista oficial de la familia ZWC21/24/28-1MF2A da la 8 748 300 506 en la pos. 4 de la versión general, y la 8 748 300 533 en la variante 2800. Compara el sufijo de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera: recibe las señales y comanda sus elementos eléctricos. Se sospecha de ella cuando la caldera no enciende o se apaga sin motivo aparente. En la lista oficial de recambios Junkers ZWC21/24/28-1MF2A (doc. 6720611197), la placa impresa del cuadro de control (pos. 4) es la 8 748 300 506 en la versión general y la 8 748 300 533 en la variante 2800; la 570 no aparece en esa lista.

Compruébalo en tu placa

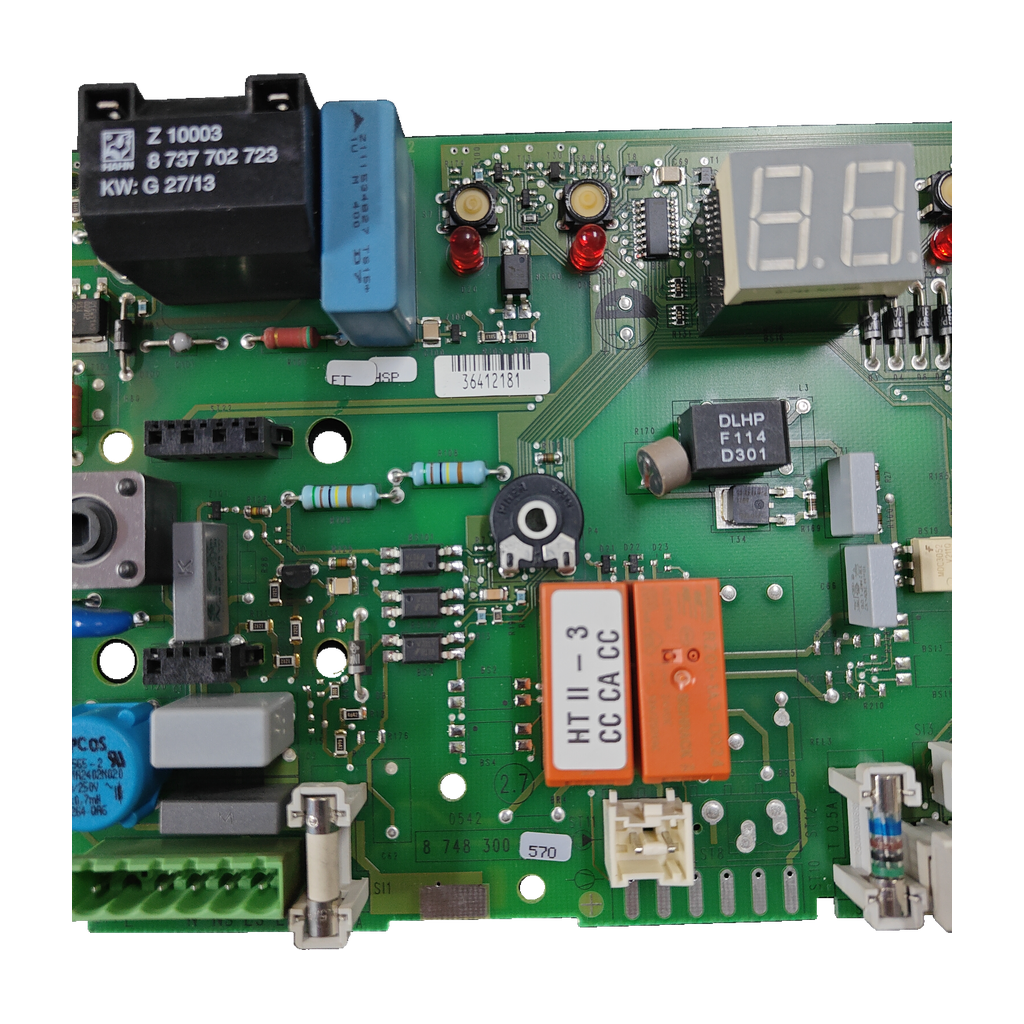

Busca en la placa la serigrafía «8 748 300» y la etiqueta con el sufijo «570»: juntas dan 8748300570.
Compara el código de barras 36412181, el del reverso 570130141561 y el relé marcado HTII-3 / CC CA CC.
No la confundas con otras placas Junkers que empiezan por 8 748 300: lo que cambia es el sufijo (570, 506, 533, 554…).
Comprueba en la placa de características de tu caldera que el modelo es Junkers ZWC24-1MF2A.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos disponible.

Códigos de esta pieza

8748300570	Código principal de la placa: serigrafía 8 748 300 y etiqueta 570
8 748 300	Serigrafía impresa en la placa
36412181	Código de barras visible en la placa

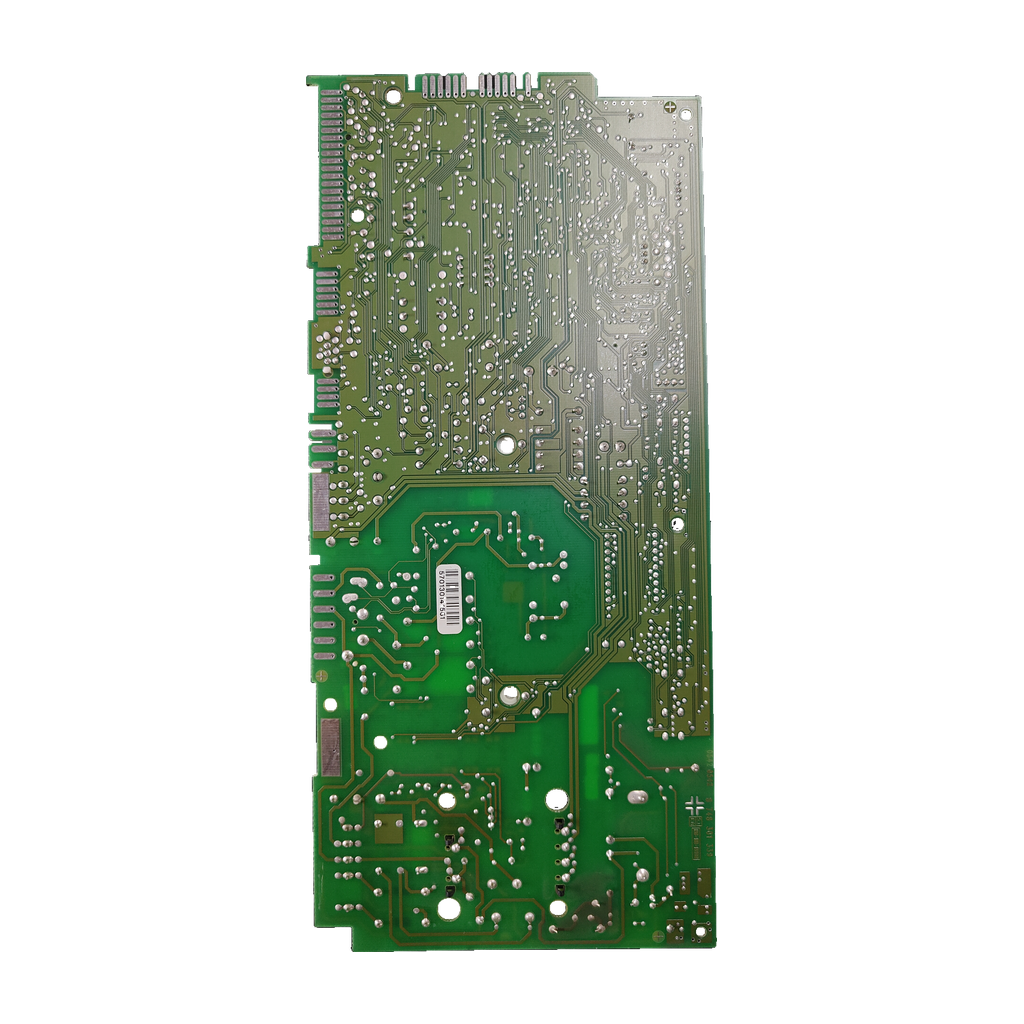

570130141561	Código de barras del reverso
HTII-3	Marcado del relé (HTII-3 / CC CA CC)
8 737 702 723	Marcado del subcomponente negro (HAHN Z 10003, KW G 27/13)
0542 / 2.7	Código marcado en la placa

No la confundas con

8 748 300 506 0Placa impresa (pos. 4 del cuadro de control, versión general) que da la lista oficial Junkers de la familia Euromaxx ZWC21/24/28-1MF2A. Dos tiendas la dan para la ZWC24-1MF2A como 87483005060 y una añade 8744501294. Terceros la anotan «ex 454-0» (despiece) y «ex J8748300488» (catálogo de un distribuidor) · Es otro código y esas fuentes no citan el 570. Nuestro taller ha confirmado la 570 para tu caldera: compara el código de tu placa.
8 748 300 533Placa impresa (pos. 4) que esa misma lista da para la variante 2800 · Otro sufijo: la lista no cita el 570.
87483005540Placa «HTII-3 GZT3» de Junkers para ZSN/ZWN/ZWR/ZSR..-6..., según una tienda alemana · Comparte HTII-3 en el nombre, pero es otro código y otra serie de calderas: la tienda no la da para la ZWC24-1MF2A.
8 748 300 554Placa Grundmodul de Junkers, según una tienda alemana · Mismo prefijo 8 748 300 y otro sufijo: la tienda no la une a la ZWC24-1MF2A.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWC24-1MF2AConfirmada por nuestro taller

No sirve para

Junkers ZWE 24-2 KDGSu lista oficial de recambios da otra placa: 8 748 300 213

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos y marcados verificados

Marcaje de placa visible: 8 748 300 + etiqueta 570
Revisión/marcaje visible: 2.7
Marcado del subcomponente negro: HAHN Z 10003; 8 737 702 723; KW G 27/13 · DLHP / F114 / D301
Subcomponente potenciómetro: PIHER / SPAIN
Numeracion de bornes: 1 / 2 / 4 / 7 / 8 / 9
Marcado del relé: HTII-3 / CC CA CC

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o se apaga de forma inesperada sin motivo aparente.

Una tienda de recambios lo asocia a su placa 87483005060 de esta caldera, otro código. Compara el número y la posición de relés y conectores con tu placa, como indica esa tienda.

Códigos de error persistentes en el display que apuntan a un fallo de comunicación o de tarjeta.

Anota el código y consúltalo en la tabla de averías del manual de tu modelo.

Reinicios constantes durante la calefacción o el agua caliente sanitaria.

También lo cita esa tienda para su placa 87483005060. Es un síntoma orientativo, no de un manual oficial: que un técnico confirme el diagnóstico antes de cambiar la placa.

Estos síntomas salen de la ficha de una tienda para la placa 87483005060 de la misma caldera, no de un manual oficial: son orientativos.

Antes de cambiar la placa

Lo que revisa el técnico

Compara el sufijo

Otras placas Junkers comparten el prefijo 8 748 300. Comprueba que la etiqueta de la tuya pone 570.

Compara el relé

El de nuestra placa lleva HTII-3 / CC CA CC, pero HTII-3 también aparece en el nombre de otra placa Junkers. Mira además el número y la posición de relés y conectores.

Monta con un técnico

Trabaja con alimentación eléctrica en una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers 8748300570?

El código se forma con la serigrafía impresa «8 748 300» y la etiqueta «570». Compara también el código de barras 36412181, el del reverso 570130141561, el marcado 0542 / 2.7 y el relé HTII-3 / CC CA CC. Cuantos más coincidan, más seguro es que es la misma placa.

¿Sirve para mi Junkers ZWC24-1MF2A?

Sí: nuestro taller ha confirmado esta placa para la ZWC24-1MF2A. Ninguna fuente externa leída cita el 8748300570 con esa caldera: dos tiendas dan para ella otra placa, la 8 748 300 506 (87483005060), y la lista oficial de la familia ZWC21/24/28-1MF2A da la 8 748 300 506 en la pos. 4 de la versión general, y la 8 748 300 533 en la variante 2800. Por eso conviene comparar el código de tu placa antes de pedirla.

¿Qué diferencia hay entre la 8748300570 y la 8 748 300 506?

Comparten el prefijo 8 748 300 y cambia el sufijo. La lista oficial Junkers del Euromaxx ZWC21/24/28-1MF2A (doc. 6720611197, tres copias leídas) da la 8 748 300 506 como placa impresa del cuadro de control (pos. 4) en la versión general y, en la edición 2006/07, la 8 748 300 533 para la variante 2800. Dos tiendas dan 87483005060 para la ZWC24-1MF2A. Ninguna cita la 570 ni dice que sean equivalentes: no las cambies sin comprobarlo.

¿Por qué algunos listados escriben un 0 al final del código?

La lista oficial de recambios Junkers (doc. 6720611197) escribe esa placa como «8 748 300 506 0» en una copia y «8 748 300 506» en otra, y las tiendas como 87483005060. Las fuentes no explican ese 0 final. Compara el código completo impreso en tu placa, sin recortarlo.

¿Qué significan 8 748 300, 570, HTII-3 y 8 737 702 723?

8 748 300 es la serigrafía impresa y 570 la etiqueta que completa el código. HTII-3 / CC CA CC es el marcado del relé; una tienda alemana usa «HTII-3 GZT3» como nombre de otra placa Junkers (87483005540), así que HTII-3 no basta para identificar la placa. 8 737 702 723 va en un subcomponente negro (HAHN Z 10003, KW G 27/13). Ninguna fuente explica qué indica este último: lo usamos solo para comparar.

¿Sirve para otras Junkers, como la ZWC28-1MF2A o la ZWC24-1MF2K?

No lo sabemos: nuestro taller solo ha confirmado la ZWC24-1MF2A. Dos tiendas listan esas y otras calderas para su placa 87483005060, que es otro código. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características, o llámanos al 919 931 595.

¿Quién debe montarla y qué reviso antes?

Un técnico cualificado: la lista oficial de recambios de Junkers indica que solo un instalador autorizado debe montarlos, y la placa trabaja con alimentación eléctrica en una caldera de gas. Antes de cambiarla, compara el número y la posición de relés y conectores con tu placa, como aconseja una tienda de recambios.

Cómo hemos verificado esta ficha

JUNKERS 8748300570

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Confirmada por nuestro taller para la ZWC24-1MF2A. Ninguna fuente externa cita el 8748300570: dos tiendas dan para esa caldera la 8 748 300 506. Como contraste, la lista oficial de la familia ZWC21/24/28-1MF2A da en la pos. 4 la 506 (general) y la 533 (variante 2800).

Fuentes consultadas

Tienda: ficha de la placa Junkers ZWC24-1MF2A 87483005060Da otra placa (87483005060 / 8744501294) para la ZWC24-1MF2A; no cita el 8748300570
Tienda: placa Junkers ZWC24-1MF2A 87483005060 reacondicionadaMisma placa 87483005060 con lista de calderas; no cita el 8748300570

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
