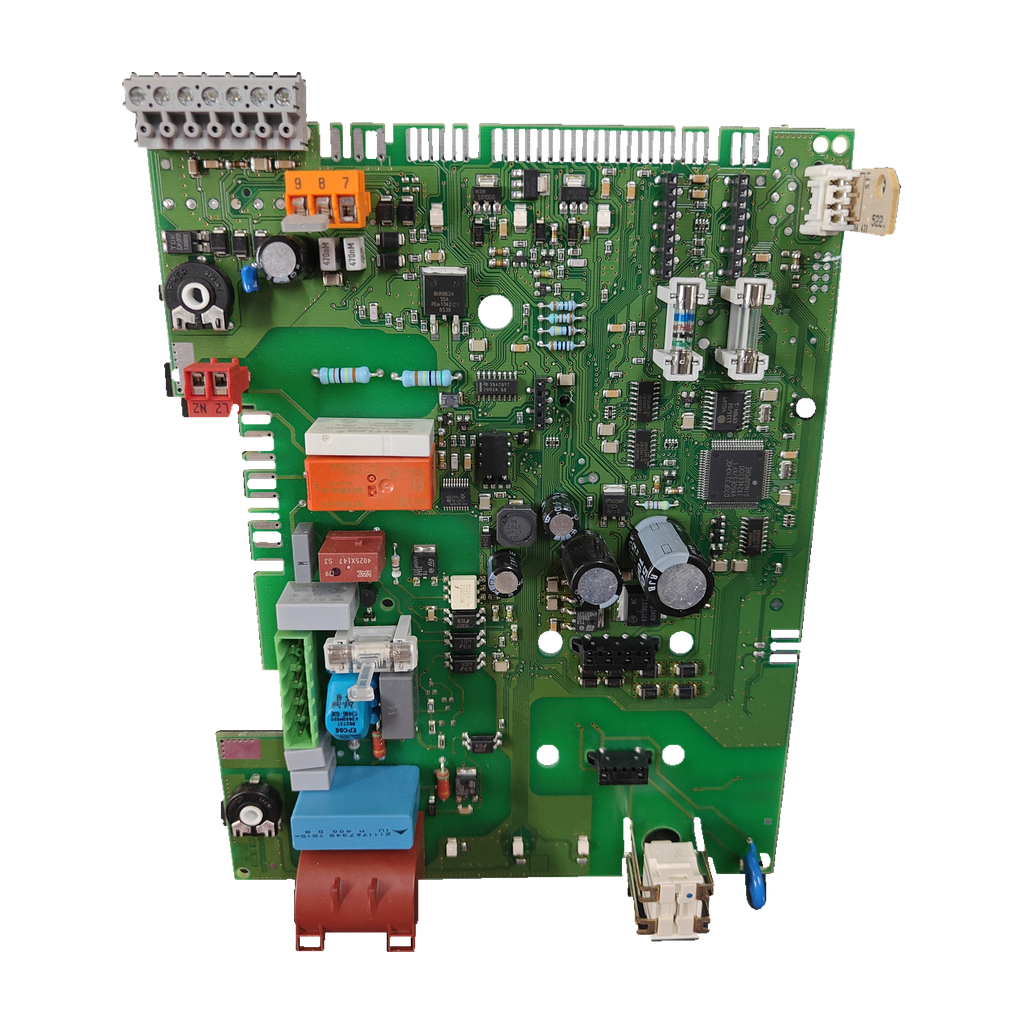

Placa electrónica Bosch / Junkers 8613310255_V01 · ZWN 25-8 MFA y ZSC 35-3 MFA

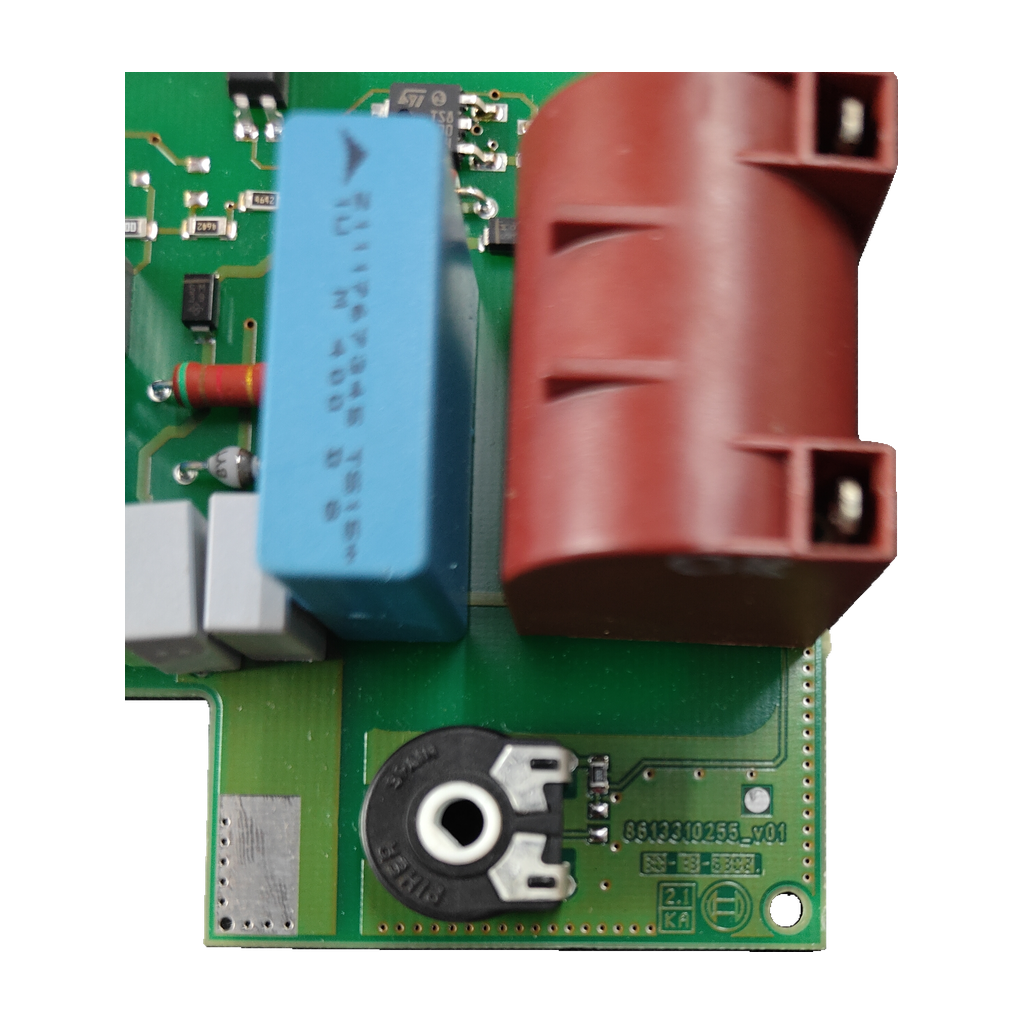

Está marcado en la propia placa: 8613310255_V01 (las fotos de la ficha lo muestran ampliado). Las dos unidades que revisamos llevan además otros marcados: 5.1 KA, un condensador EPCOS de 0,1 μF y 275 V~ y un semiconductor BUK9624-55A en la catalogada como Bosch; 2.1KA, 4025X147 S3 y un condensador EPCOS X2 de 275 V~ en la catalogada como Junkers. Ninguna fuente explica esos marcados: el código que manda es 8613310255_V01.

Sí. Nuestro taller ha confirmado esta placa para la ZWN 25-8 MFA; la unidad que la lleva está catalogada como Bosch y marca 5.1 KA en el recuadro. Una tienda española da otra placa, la 8748300933, para esa caldera y no cita la 8613310255: compara el código completo de tu placa antes de reservarla.

Sí. Nuestro taller ha confirmado esta placa para la ZSC 35-3 MFA; la unidad que la lleva está catalogada como Junkers y marca 2.1KA y 4025X147 S3. El despiece oficial de Bosch de la CeraclassExcellence ZSC35-3MFA23S7200 (designación de catálogo; no consta que sea tu misma variante) da otra placa, la 8 748 300 947, y no cita la 8613310255: compara el código completo de tu placa.

Sí: 8613310255_V01 y 8613310255-V01 son el mismo código, escrito con guion bajo o con guion (ficha de nuestro taller). Un anuncio en Francia (leboncoin.fr) cita solo 8613310255, sin V01: no sabemos si es la misma variante, así que compara el código completo. Ninguna fuente explica qué indica el sufijo V01.

Ninguna fuente las une, así que no las damos por equivalentes. La 8 748 300 947 es la «Leiterplatte GZT2c Skin», pos. 3 del grupo Schaltkasten en el despiece oficial de la ZSC35-3MFA23S7200; una tienda italiana la menciona como «EX 8748300890» en la ficha del producto. La 8748300933 es una placa reacondicionada que una tienda española da para ZWN 25-8 MFA y ZWN 30-8 MFA. Nuestro taller confirma la 8613310255_V01 para estas calderas.

La tabla de fallos del manual oficial (13.2, Tab. 24) recoge el F0 avería interna: controlar las conexiones eléctricas y la sujeción de los cables de encendido y, si procede, cambiar el circuito impreso. Otras dos filas remiten al circuito impreso o a la placa de circuitos: revisar la presión, la sonda, la bomba y el fusible del circuito impreso (purgando el aparato), y comprobar si existe humedad en la placa de circuitos. No nombra la 8613310255_V01.

El manual oficial de la ZWN 25-8 MFA va dirigido al técnico («Instrucciones de instalación y mantenimiento para el técnico»). Para acceder al sistema electrónico indica desmontar la carcasa, retirar el tornillo y plegar el sistema electrónico hacia abajo.
