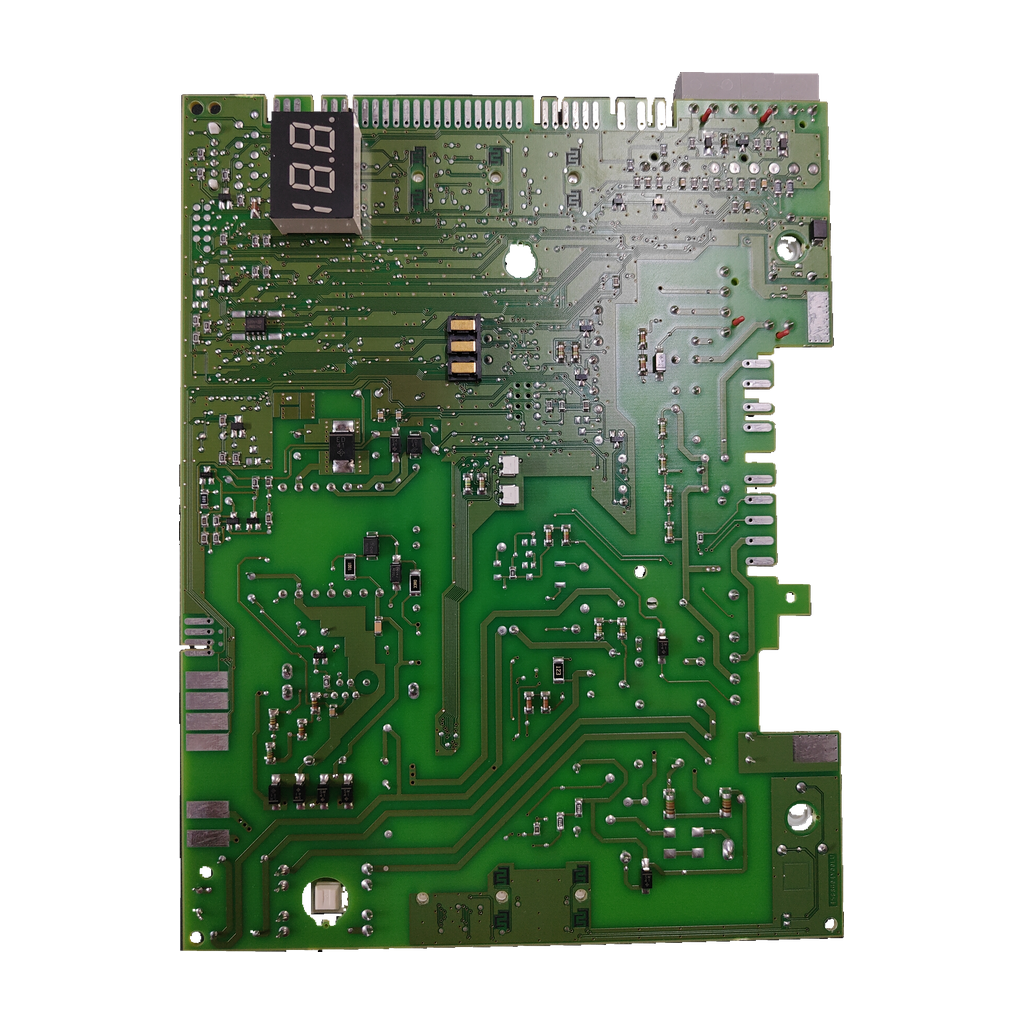

Placa electrónica Junkers 8638514568 · PCB 4568G04V00LA1 para ZWBC 25 2C 23: Pieza e identificador ampliado

Placa electrónica Junkers 8638514568 · PCB 4568G04V00LA1 para ZWBC 25 2C 23: vista 2

Placa electrónica Junkers 8638514568 · PCB 4568G04V00LA1 para ZWBC 25 2C 23: vista 3

JUNKERSFotos de esta unidad

1 / 3

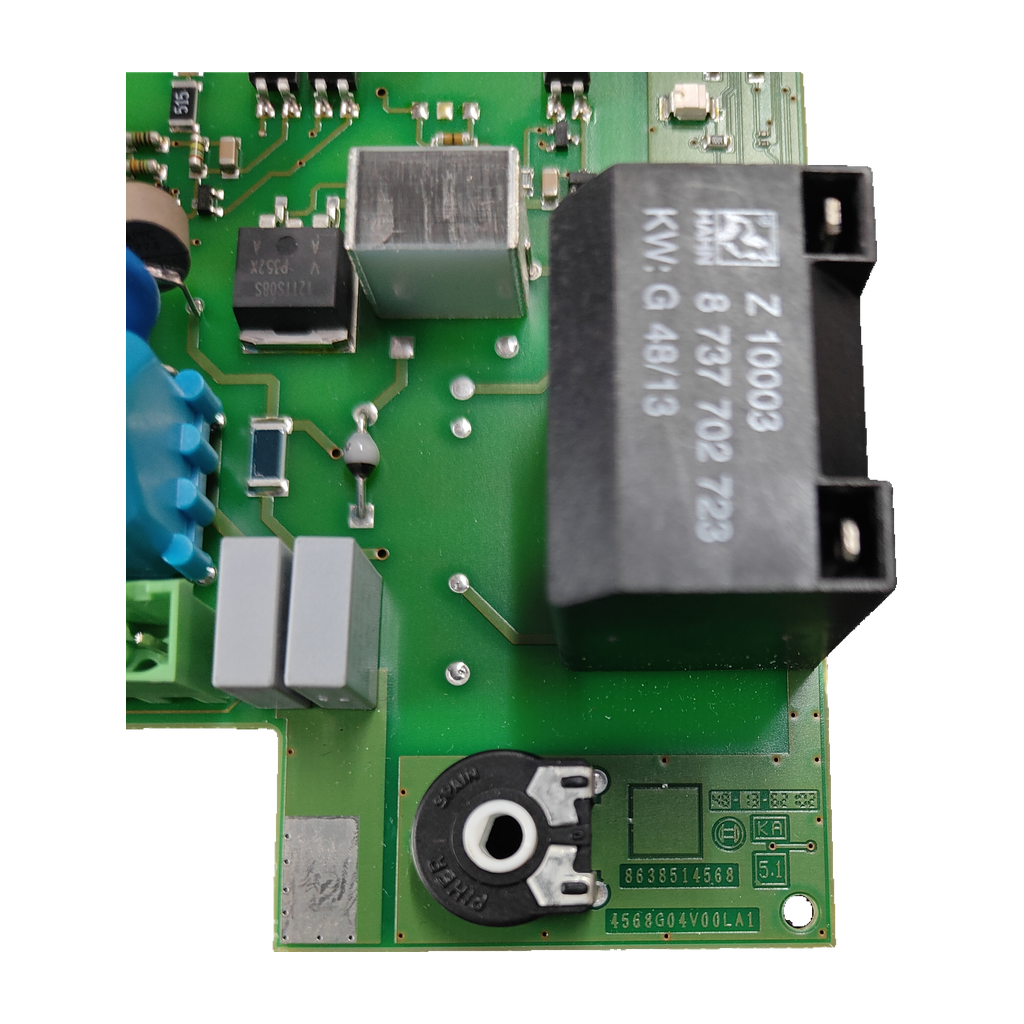

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8638514568 · PCB 4568G04V00LA1 para ZWBC 25 2C 23

Código del circuito4568G04V00LA1

La 8638514568 es una placa electrónica Junkers (circuito 4568G04V00LA1) que nuestro taller ha confirmado para la caldera Junkers ZWBC 25 2C 23. Es una pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8638514568
Circuito 4568G04V00LA1
Conector rojo Z2 / Z1
Relés Omron, bobina 24 V DC

Todos los códigos de esta unidad3

Código del circuito: 4568G04V00LA1
Modelo: 8638514568
SKU Ecoklima: PLC270

Son los códigos marcados en la placa. Todavía no hay un despiece oficial leído que dé la referencia de recambio.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Junkers. La unidad que tenemos lleva dos relés Omron y conectores marcados PR / PO / NP / LP y Z1 / Z2, datos útiles para compararla con la tuya.

Compruébalo en tu placa

Busca en la placa el código 8638514568 (también se escribe 8638 514 568 o 8638-514-568) y, en el circuito impreso, 4568G04V00LA1.
Compara también KA / 5.1 (serigrafía y versión del circuito) y los conectores: el amarillo marcado PR, PO, NP, LP y el rojo Z2, Z1.
Comprueba en la placa de características que tu caldera es una Junkers ZWBC 25 2C 23, la confirmada por nuestro taller para esta placa.
Si tu placa lleva otro código, como el 8748300923 que una tienda da para esa misma caldera, no es esta: los códigos marcados no acreditan compatibilidad con otras variantes.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos disponible.

Códigos de esta pieza

8638514568	Referencia de la pieza y código marcado en la placa
4568G04V00LA1	Código del circuito impreso (PCB)
KA / 5.1	Serigrafía KA y versión 5.1 del circuito

No la confundas con

8748300923Placa electrónica Junkers que una tienda da para la ZWBC 25-2 C 23, la ZWBC 28-2 C 23 y la ZWBC 25-2 C 23S3700 · Es otro código. Esta placa es la 8638514568 (circuito 4568G04V00LA1) y esa tienda no la cita. Compara el código marcado en tu placa.
8638515085Código de placa Junkers que otra tienda da, junto con el 8748300923, para la ZWBC 25-2 C 23S3700 · Es otro código y otra variante de caldera. No es la 8638514568.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWBC 25 2C 23Confirmada por nuestro taller

No sirve para

Junkers ZWBC 28-2 C 23Una tienda le da otra placa: 8748300923

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcados de conectores: PR / PO / NP / LP; Z1 / Z2

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Tipo de componente: placa electrónica PCB
Subcomponente relé Omron G5R-1A-E-HR: bobina 24 V DC; contacto 16 A 250 VAC
Conector rojo: Z2, Z1
Aplicación indicada en inventario: JUNKERS ZWBC 25 2C 23
Marca indicada: BOSCH

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Avería de encendido o de contactos

Según la tabla de averías del mismo manual, comprueba los contactos eléctricos y los cables de encendido y cambia la placa electrónica solo en caso necesario.

El manual de la ZWBC 25-2 C indica que, si falla un componente, el display muestra un mensaje. Anótalo antes de decidir si cambias la placa (consejo nuestro).

Antes de cambiar la placa

Lo que revisa el técnico

Compara los conectores

Conector amarillo PR, PO, NP, LP y conector rojo Z2, Z1.

Compara los relés

Dos relés Omron: G5R-1A-E-HR (bobina 24 V DC, contacto 16 A 250 VAC) y G5NB-1A-H (bobina 24 V DC).

Monta con un técnico

Es la electrónica de una caldera de gas: que la instale un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo sé que esta placa es la 8638514568?

Busca impresos en la placa el código 8638514568 y el del circuito, 4568G04V00LA1; lleva también la serigrafía KA y la versión 5.1. Compara además los conectores: el amarillo marcado PR, PO, NP, LP y el rojo Z2, Z1.

¿Sirve para mi Junkers ZWBC 25 2C 23?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWBC 25 2C 23. Ninguna fuente externa leída recoge todavía el código 8638514568, así que la confirmación es la de nuestro taller. Compara el código de tu placa con el de esta ficha.

¿Por qué una tienda da otra placa, la 8748300923, para la ZWBC 25-2 C 23?

Una tienda la lista como válida para la ZWBC 25-2 C 23, la ZWBC 28-2 C 23 y la ZWBC 25-2 C 23S3700, y otra da la 8638515085 y la 8748300923 para la 25-2 C 23S3700. Son códigos distintos del nuestro y ninguna cita la 8638514568. Nuestro taller confirma la 8638514568 para la ZWBC 25 2C 23: compara el código de tu placa o envíanos una foto desde Contacto.

¿Sirve para otra caldera, como la ZWBC 30-2 C?

No podemos asegurarlo. El manual del fabricante trata juntas la ZWBC 25-2 C y la ZWBC 30-2 C, pero ninguna fuente leída dice que lleven la misma placa y la única caldera confirmada para esta es la ZWBC 25 2C 23. Para otro modelo, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 919 931 595.

¿Qué significan 8638514568, 4568G04V00LA1 y KA / 5.1?

8638514568 es la referencia de la pieza, 4568G04V00LA1 el código del circuito impreso (PCB), KA la serigrafía y 5.1 la versión del circuito. El primero se escribe también 8638 514 568 u 8638-514-568. Nuestro inventario recoge además 4568G04VOOLA1, con la letra O en lugar de ceros: la forma principal es la de ceros.

¿Qué componentes lleva esta placa que pueda comparar?

Dos relés Omron, el G5R-1A-E-HR (bobina 24 V DC, contacto 16 A 250 VAC) y el G5NB-1A-H (bobina 24 V DC), un conector amarillo PR, PO, NP, LP y un conector rojo Z2, Z1. Son datos del ejemplar fotografiado, no mediciones de funcionamiento.

¿Qué reviso antes de cambiarla y quién debe montarla?

El manual de la ZWBC 25-2 C pide, ante una avería de encendido o de contactos, comprobar antes los contactos eléctricos y los cables de encendido, y cambiar la placa solo en caso necesario. Debe montarla un técnico cualificado: es la electrónica de una caldera de gas.

Cómo hemos verificado esta ficha

JUNKERS 8638514568

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Caldera y códigos confirmados por nuestro taller; ninguna fuente externa leída cita el 8638514568. Dos tiendas dan la placa 8748300923: una para esta misma caldera, la ZWBC 28-2 C 23 y la 25-2 C 23S3700; otra, con la 8638515085, para la 25-2 C 23S3700. El inventario indica también la marca Bosch.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
