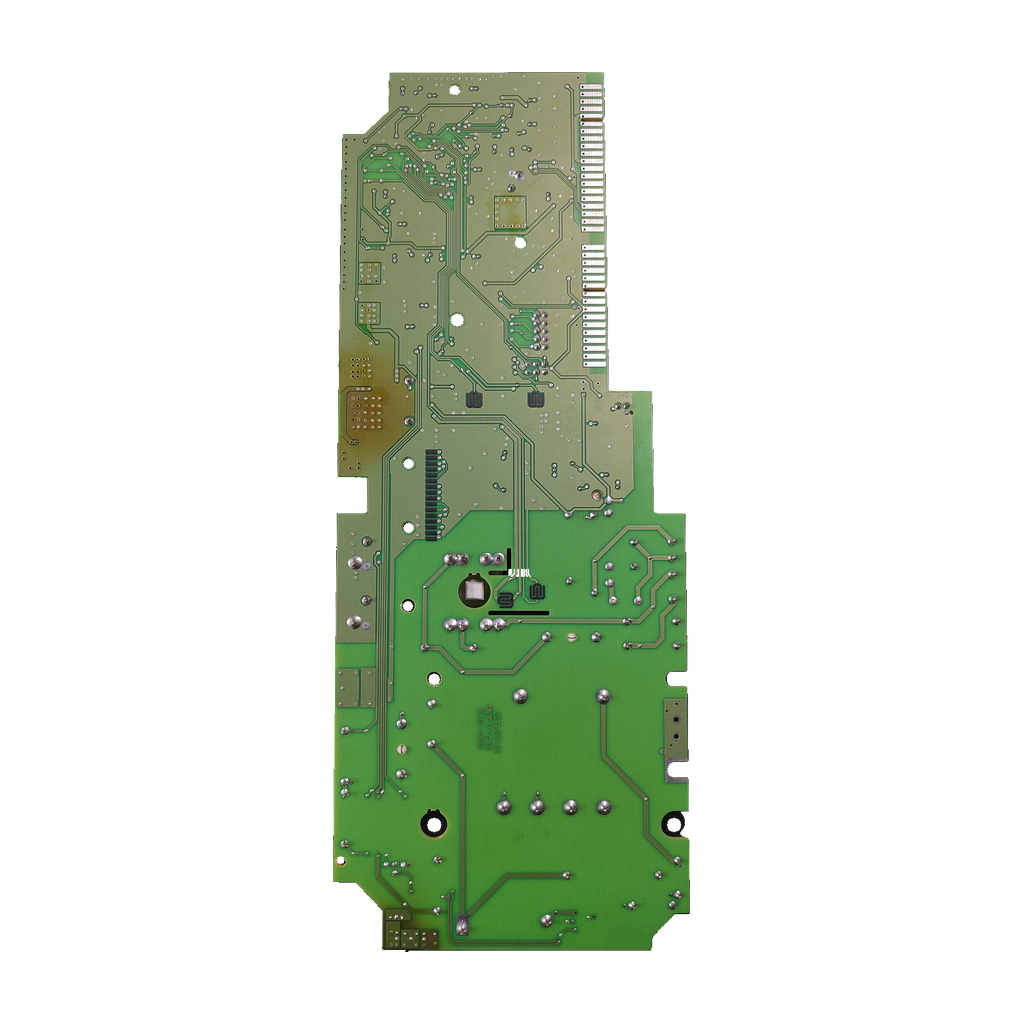

Placa electrónica Junkers 8708.300.269 V04 para WTD 14 KME: Pieza e identificador ampliado

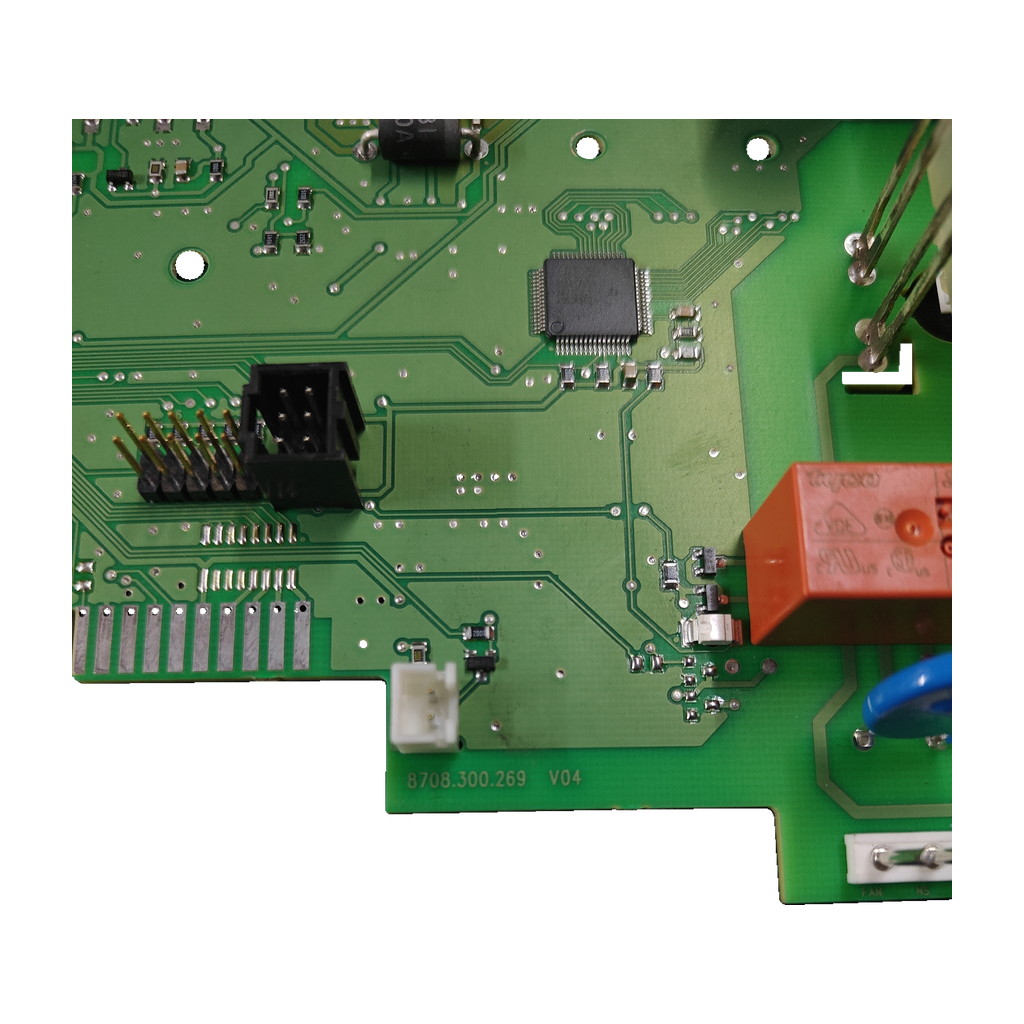

Placa electrónica Junkers 8708.300.269 V04 para WTD 14 KME: vista 2

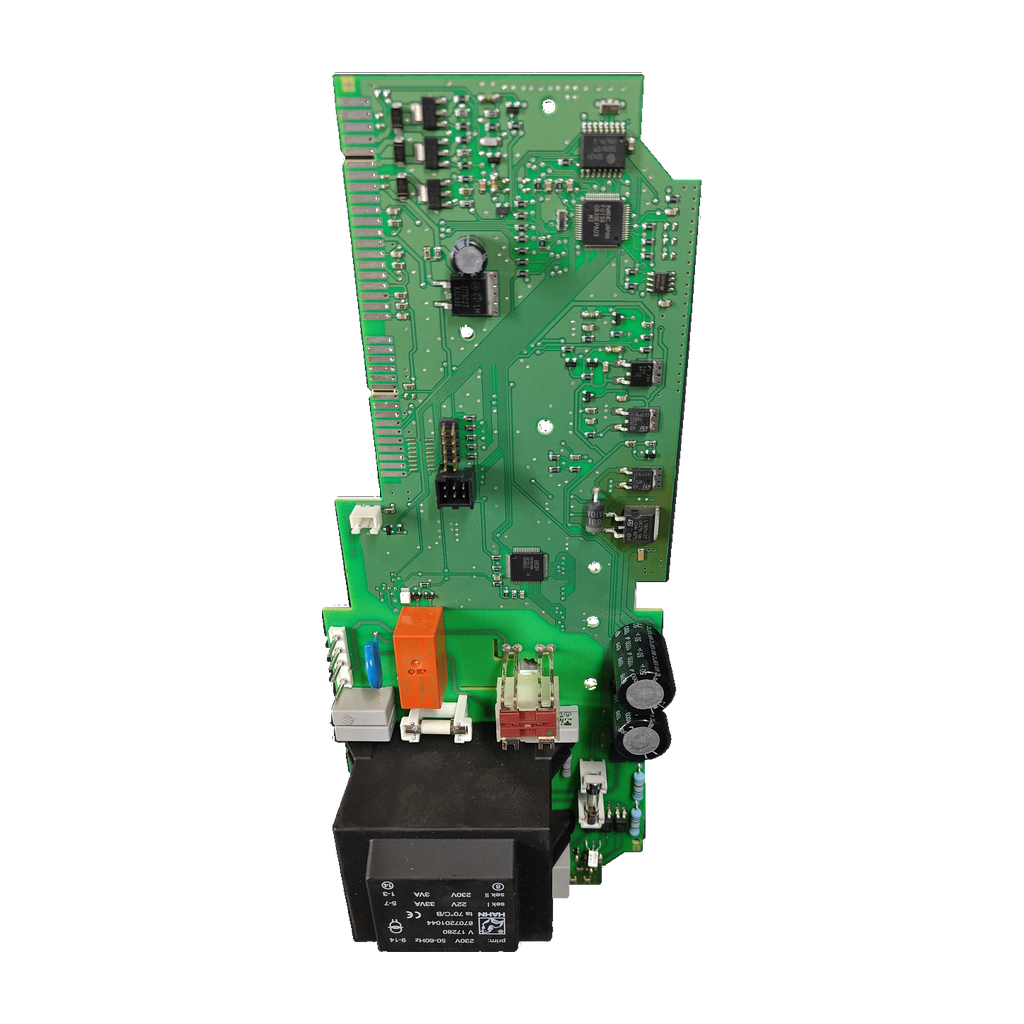

Placa electrónica Junkers 8708.300.269 V04 para WTD 14 KME: vista 3

Placa electrónica Junkers 8708.300.269 V04 para WTD 14 KME: vista 4

JUNKERSFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8708.300.269 V04 para WTD 14 KME

Referencia Junkers8708300269 V04

La 8708.300.269 V04 (etiqueta 8708300269 V04) es una placa electrónica Junkers para la caldera WTD 14 KME, confirmada por nuestro taller. Lleva transformador HAHN V17280 y relé SCHRACK RT134024. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 8708.300.269 V04
Trafo HAHN V17280
Relé SCHRACK RT134024
Junkers WTD 14 KME (taller)

Todos los códigos de esta unidad2

Referencia Junkers: 8708300269 V04
SKU Ecoklima: PLC201

Casi todos son marcados leídos en la propia pieza; el 3-1393239-0 sale de la ficha del fabricante del relé. Ninguna fuente externa abierta une estos códigos a un despiece Junkers: no los des por equivalentes a otras revisiones sin comparar.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la Junkers WTD 14 KME. Monta un transformador HAHN con dos secundarios, un relé SCHRACK de bobina 24 V DC y un conector marcado FAN. El manual oficial de la familia WTD 11/14/17 KME remite a la placa de circuito impreso ante fallos de detección de llama, sin señalar una referencia concreta.

Compruébalo en tu placa

Busca en la placa la serigrafía 8708.300.269 y la revisión V04. En la etiqueta aparece como 8708300269 V04.
Comprueba el transformador HAHN: debe llevar V17280 y 8707201044, con primario de 230 V (bornes 9-14) y secundarios de 22 V · 33 VA (bornes 5-7) y 230 V · 3 VA (bornes 1-3).
Mira el relé SCHRACK RT134024 (bobina 24 V DC) y los conectores marcados FAN y N/S.
No la des por equivalente a la 87083001120, a la VL8738727277 ni a la 87072072950 (otros códigos): ninguna fuente abierta las une a este código.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta.

Códigos de esta pieza

8708.300.269 V04	Referencia serigrafiada en la placa, revisión V04 · también 8708300269 V04 y 8708-300-269
8708300269	Referencia de la etiqueta, revisión V04
V17280	Transformador HAHN montado
8707201044	Referencia marcada en el transformador HAHN
RT134024	Relé SCHRACK montado (bobina 24 V DC; contacto marcado 12 A)
3-1393239-0	Código TE Connectivity del relé SCHRACK RT134024 (ficha del fabricante del relé)

No la confundas con

87083001120Placa del mando a distancia (Fernbedienung) que una tienda alemana da para las WTD 11 / 14 AM 1 E · Otro código, otra pieza y otro modelo (AM 1 E, no KME)
VL8738727277Módulo de la WTD14KME23 que lista una tienda portuguesa · Código distinto; la ficha no lo une a 8708.300.269 V04. Compara la serigrafía antes de darlo por equivalente
87072072950Placa que dos tiendas dan para la WTD 14 KME; una de ellas cita también la 8738714938 · Otro código. Nuestro taller confirma la 8708.300.269 V04 para esa caldera: compara la serigrafía de tu placa antes de pedir
8708300212Módulo Vulcano-Junkers (también 87083002120) de la ZW23-1 S3705 según una tienda portuguesa · Misma serie de numeración, pero otro código y otra caldera
288.45.0018Módulo de encendido que una tienda lista para varias calderas WTD, entre ellas «WTD14» · Otra pieza (encendido); no es esta placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers WTD 14 KMEConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Relé SCHRACK RT134024 · ficha de TE Connectivity

Referencia TE: 3-1393239-0 (descripción RT134024)Ficha TE Connectivity
Tipo: Relé de potencia para placa SCHRACK RT1, 1 contacto NA (SPST-NO)Ficha TE Connectivity
Contacto · bobina: 12 A · 24 V DCFicha TE Connectivity

Caldera Vulcano WTD 14-4 KME (manual de la familia; puede no ser el mismo modelo que la WTD 14 KME)

Alimentación eléctrica: 220-230 V · 50 Hz · 47 WManual oficial Vulcano 6721805414 (2019)

Identificación y códigos del repuesto

Referencia serigrafiada en PCB: 8708.300.269; revisión V04
Transformador montado — fabricante y tipo: HAHN; V17280
Relé montado: SCHRACK RT134024

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Conectores marcados: FAN; N/S
Transformador montado — primario: 230 V; 50-60 Hz; bornes 9-14
Transformador montado — secundario I: 22 V; 33 VA; bornes 5-7
Transformador montado — secundario II: 230 V; 3 VA; bornes 1-3
Transformador montado — marcado térmico: ta 70 °C/B
Relé SCHRACK RT134024: bobina 24 V DC; contacto marcado 12 A
Clasificación de inflamabilidad PCB: 94V-0

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Transformador montado — marcados adicionales: ta 70 °C/B; 8707201044

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no detecta la llama o falla de forma intermitente la ionización

Manual oficial Vulcano WTD 11/14/17 KME (2011), tabla 10: verificar el conducto de gases quemados y la placa de circuito impreso; da como causa una avería en la caja electrónica. No señala una referencia de placa.

Se detecta llama con el aparato apagado

Manual oficial 2019 de los Vulcano WTD 11/14-4 KME: verificar los electrodos y el cable, el conducto de gases quemados y la placa de circuito impreso.

Son comprobaciones generales de los manuales de la caldera: ninguno de los manuales revisados cita la referencia 8708.300.269 V04, así que no bastan para diagnosticar esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Compara el transformador

Lee en el HAHN de tu placa la referencia (V17280 / 8707201044) y las tensiones: primario 230 V; secundarios 22 V y 230 V.

Compara el relé

Esta placa lleva un SCHRACK RT134024: bobina 24 V DC y contacto de 12 A según el marcado y la ficha de TE Connectivity. Comprueba que el de tu placa tiene el mismo marcado.

Monta con un técnico

Pieza eléctrica de una caldera de gas. Como consejo general, mejor que la monte un técnico cualificado. El manual oficial exige desconectar la tensión de red en todos los polos antes de trabajar en la parte eléctrica.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 8708.300.269 V04?

Busca en la placa la serigrafía 8708.300.269 con la revisión V04; en la etiqueta se lee sin puntos, 8708300269 V04. Compara además el transformador HAHN V17280 (8707201044) y el relé SCHRACK RT134024. Ninguna fuente abierta explica qué cambia entre revisiones, así que compara el código completo, con la V04.

¿Sirve para mi Junkers WTD 14 KME?

Sí. Nuestro taller ha confirmado esta placa para la Junkers WTD 14 KME. Ninguna fuente externa abierta la une todavía a ese modelo en un despiece. Ojo: dos tiendas dan para esa caldera otra placa, la 87072072950. Si la tuya lleva ese código y no el 8708.300.269, no es esta: compara la serigrafía antes de pedir.

¿Sirve para otra Junkers, como la WTD 14 AM1 E23?

No lo sabemos: solo está confirmada para la WTD 14 KME. En las partes del manual de instalación de la WTD 14 AM1 E21/E23/E31 que revisamos no aparece ningún código de esta placa. Envíanos desde Contacto una foto de la placa de características de tu caldera o llámanos al 919 931 595.

¿Es la misma placa que la 87083001120, la VL8738727277 o la 87072072950?

No hay fuente que lo diga. Una tienda alemana da la 87083001120 como placa del mando a distancia de las WTD 11 / 14 AM 1 E, una portuguesa lista un módulo VL8738727277 para la WTD14KME23 y dos tiendas dan la 87072072950 para la WTD 14 KME. Ninguna cita 8708.300.269: no las des por equivalentes sin comparar la serigrafía.

¿Qué transformador y qué relé lleva?

Un transformador HAHN V17280 (8707201044): primario 230 V, 50-60 Hz (bornes 9-14) y secundarios de 22 V · 33 VA (bornes 5-7) y 230 V · 3 VA (bornes 1-3). El relé es un SCHRACK RT134024: según TE Connectivity, su fabricante, tiene 1 contacto normalmente abierto de 12 A y bobina de 24 V DC. Una tienda portuguesa de componentes vende un transformador suelto compatible con el HAHN 8707201044, con esos mismos bornes.

¿Qué dice el manual del fabricante si mi WTD 14 KME no detecta la llama?

El manual oficial Vulcano de los WTD 11/14/17 KME (tabla 10) indica que la llama no se detecta y que hay fallo intermitente de ionización, y pide verificar el conducto de gases quemados y la placa de circuito impreso; da como causa una avería en la caja electrónica. No cita la referencia de esta placa: es una guía de comprobación, no un diagnóstico de la pieza.

¿Quién debe montar esta placa?

Como consejo general, mejor que lo monte un técnico cualificado. Es la placa de una caldera de gas y trabaja con tensión de red (230 V). El manual oficial de los Vulcano WTD 11/14-4 KME exige desconectar la tensión de red en todos los polos antes de trabajar en la parte eléctrica. Como consejo general, cierra también el gas antes de trabajar.

Cómo hemos verificado esta ficha

JUNKERS 8708300269 V04

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Compatibilidad con la WTD 14 KME confirmada por nuestro taller. Ninguna fuente externa abierta une 8708.300.269 V04 con una caldera; dos tiendas dan otra placa para esa caldera.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
