Placa electrónica Junkers Heatronic 38748300923Precio a consultar
JUNKERSFotos de esta unidad
1 / 4
Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8744501254 · PCB FD189 para ZWA24-1AM23
Referencia Junkers8744501254
La 8744501254 (circuito FD189) es una placa electrónica Junkers para la caldera ZWA24-1AM23, confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 8744501254
- Circuito FD 189
- Chip LF 01.34
- Junkers ZWA24-1AM23
Todos los códigos de esta unidad3
- Referencia Junkers
- 8744501254
- Código del circuito
- FD 189
- SKU Ecoklima
- PLC220
Tiendas distintas dan para la ZWA24-1AM23 placas con otros códigos (8748300561, 8748300488). Para esa caldera nuestro taller ha confirmado esta, la 8744501254: guíate por el código impreso en tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa

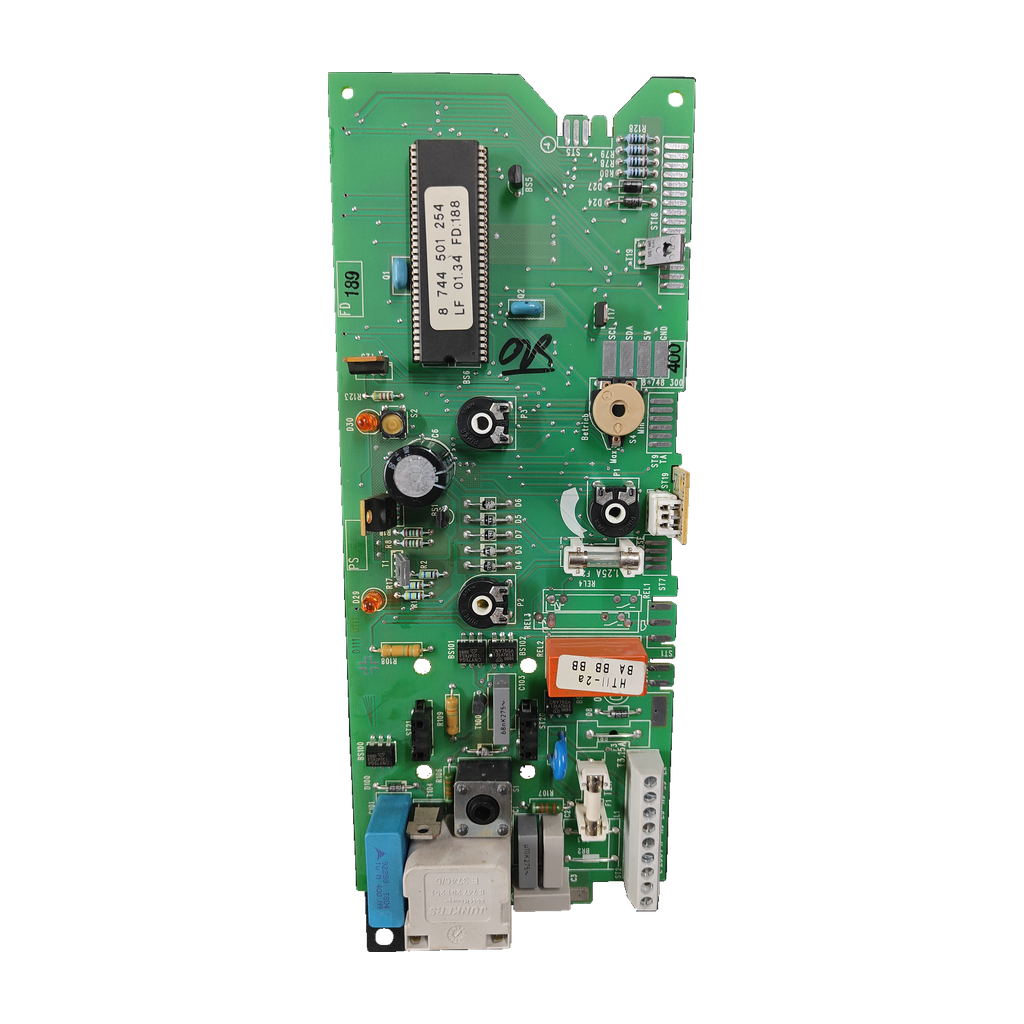

5 pasosEs la placa electrónica de control de una caldera Junkers. Lleva un chip con etiqueta (EPROM) y un módulo blanco acoplado.
Compruébalo en tu placa

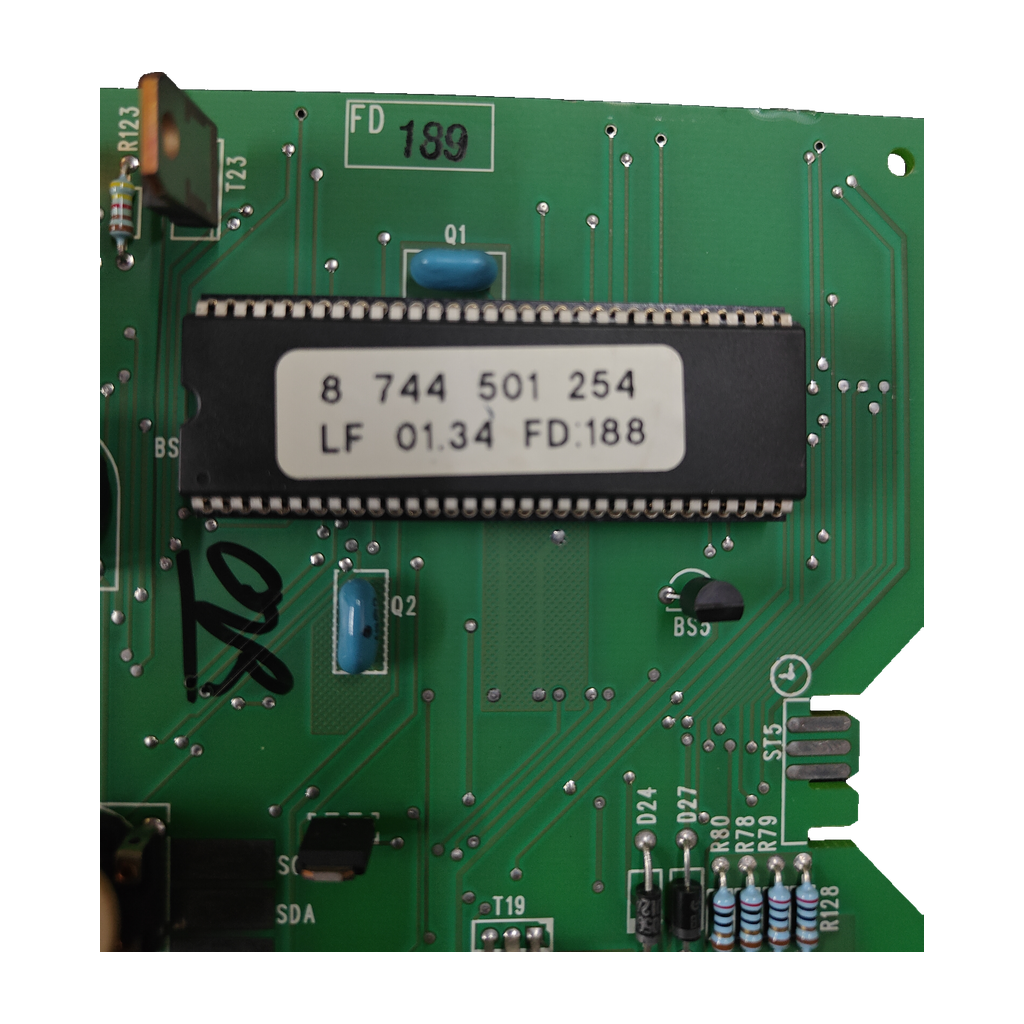

- Busca la etiqueta del chip (EPROM) de la placa: debe decir 8 744 501 254 y LF 01.34 FD:188. En el circuito impreso, el código FD 189.

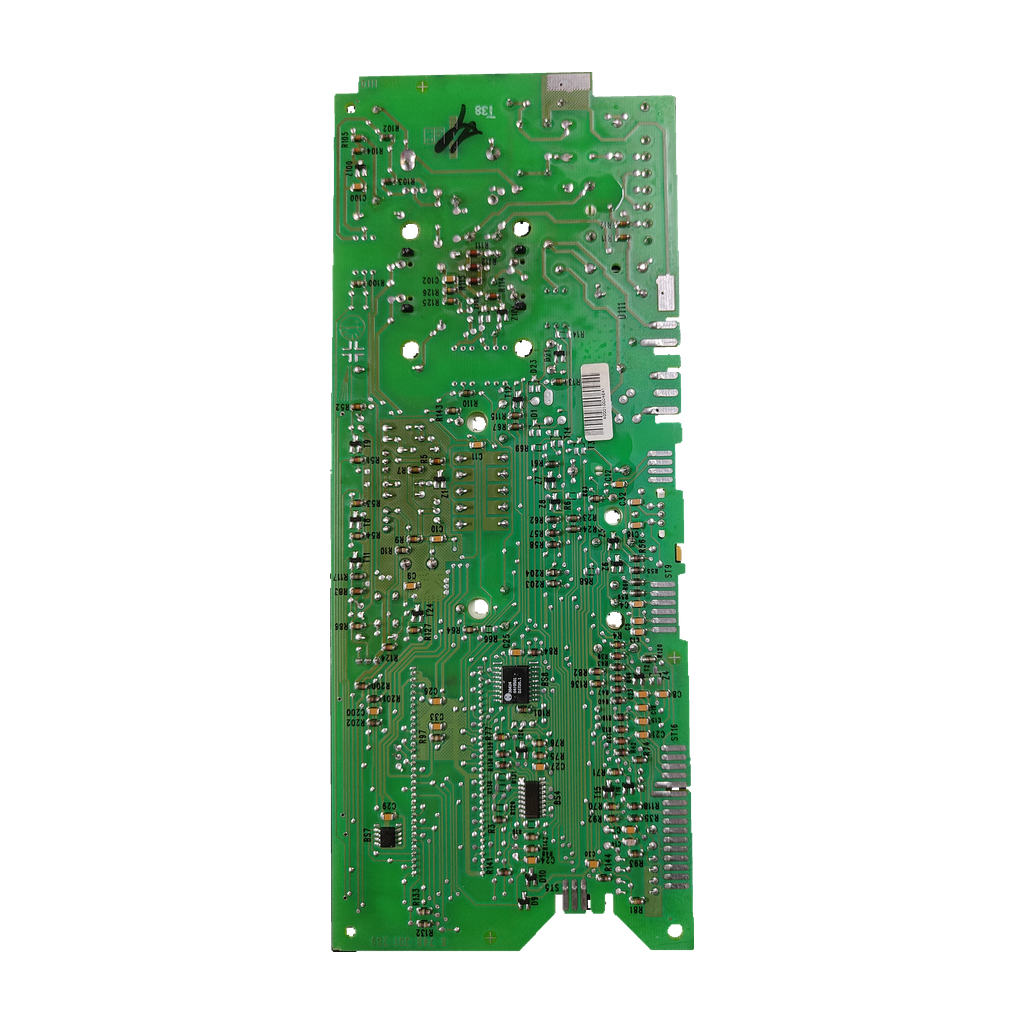

- Compara también el 8 746 301 238 de la cara de soldaduras, el módulo blanco acoplado 8 774 201 251 y los fusibles marcados F1 T2A, F2 T1.25A y F3 T3.15A.
- No la confundas con las placas 8748300561, 8748300488, 8 748 300 496 ni con la 8 744 501 228: son otros códigos.
- Mira en la placa de características que tu caldera es una Junkers ZWA24-1AM23. Si es otro modelo, compara los códigos antes de pedirla.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 8744501254 | Código de la etiqueta del chip/EPROM y código principal de la pieza (también 8 744 501 254) |
|---|---|
| FD 189 | Código del circuito impreso (también FD189) |
| LF 01.34 | Marcado de la etiqueta del chip/EPROM, junto a FD:188 (también LF01.34) |
| FD188 | Marcado de la etiqueta del chip/EPROM (LF 01.34 FD:188); no es el FD 189 del circuito |
| 8 746 301 238 | Código visible en la cara de soldaduras / etiqueta (también 8746301238) |
| 8 774 201 251 | Módulo blanco acoplado a la placa, con E 372/6/6 |
| HTIII-2a | Marcado en la placa: HTIII-2a /BA BB BB |
No la confundas con
- 8748300561Placa que una tienda de recambios lista para la Junkers ZWA24-1AM23 · Es otro código: ninguna fuente leída lo une a 8744501254. No consta que sean intercambiables.
- 8748300488Placa 288.45.0020 de un distribuidor (código original 87483004880) que lista la ZWA24-1AM23, la ZWA24-1KM31 y la ZWA24-1AM31 · Es otro código: ninguna fuente leída lo une a 8744501254.
- 8 748 300 496Placa (Leiterplatte) de la Eurosmart ZWA 24-1 A en la lista oficial de recambios 7 181 465 343 · Es de la variante ZWA 24-1 A, no de la AM 23, y es otro código: ninguna fuente leída lo une a 8744501254.
- 8748300506 / 87144111740Placas que dos tiendas dan para la Junkers ZWC24-1MFA (la 87144111740 como «codificador») · Son otros códigos: ninguna fuente leída los une a 8744501254.
- 8 744 501 228Referencia visible en el chip de una placa Junkers ZWA 24 anunciada en Wallapop · Se parece en las primeras cifras, pero es otro código. No consta que sea la misma placa.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZWA24-1AM23Confirmada por nuestro taller
Por confirmarPor confirmar
- Junkers ZWC24-1MFA1 fuente: una tienda lista el 8744501254; otras 2 tiendas dan para ella el 8748300506 y el 87144111740
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- HTIII-2a /BA BB BB
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Puerto marcado
- SCL;SDA;5V;GND
- Fusible marcado
- T1.25A F2
- Fusible marcado
- T3.15A F3
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Etiqueta de chip/EPROM
- 8 744 501 254; LF 01.34 FD:188
- Alimentación marcada
- 230 V
- Fusible F1
- T2A
- Subcomponente marcado
- 68 nK275~
- Condensador azul
- 0.47 μF; 400 N9
- Relé/subcomponente
- H11-24
- Módulo blanco acoplado
- 8 774 201 251; E 372/6/6
- Aplicación indicada en inventario
- ZWA24-1AM23
Anotados al recibir la pieza; sin contrastar con el fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoFusibles F1, F2 y F3
La placa lleva marcados F1 T2A, F2 T1.25A y F3 T3.15A. Revísalos antes de cambiarla.
Monta con un técnico
La placa lleva marcado 230 V: que la monte un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo identifico la placa Junkers 8744501254?
Busca en la etiqueta del chip (EPROM) el código 8 744 501 254 con LF 01.34 FD:188, y en el circuito impreso el FD 189 serigrafiado. Comprueba también el 8 746 301 238 de la cara de soldaduras, el módulo blanco acoplado 8 774 201 251 (E 372/6/6) y el puerto marcado SCL, SDA, 5V, GND.
¿Sirve para mi Junkers ZWA24-1AM23?
Sí. Nuestro taller ha confirmado esta placa 8744501254 para la ZWA24-1AM23. No hemos hallado un despiece oficial que cite el código. Fuera de nuestro taller, un anuncio de Subito da el 8744501254 para una Junkers ZWA, sin el modelo completo. Compara siempre el código impreso en tu placa.
¿Sirve para la Junkers ZWC24-1MFA?
Está por confirmar. Una tienda de recambios lista el código 8744501254 para la ZWC24-1MFA (solo se leyó el título de la ficha), pero otras dos tiendas dan para esa caldera otras placas: la 8748300506 y la 87144111740 (codificador). Si tu caldera es esa, compara 8 744 501 254 en el chip y FD 189 en el circuito, y envíanos desde Contacto una foto de la etiqueta o llama al 919 931 595.
¿Es la misma placa que la 8748300561, la 8748300488 o la 8 744 501 228?
No lo sabemos: ninguna fuente leída las une a la 8744501254, así que no las damos por equivalentes. Una tienda lista la 8748300561 para la ZWA24-1AM23 y un distribuidor la 8748300488 (código original 87483004880). Un anuncio de Wallapop da la 8 744 501 228 en el chip de una ZWA 24. Para la ZWA24-1AM23, nuestro taller ha confirmado la 8744501254: compara el código completo de tu placa.
¿Qué significan los códigos 8 744 501 254, FD 189 y LF 01.34?
8 744 501 254 es el código de la etiqueta del chip y el principal de la pieza. FD 189 es el código serigrafiado en el circuito impreso y LF 01.34 FD:188 el resto del marcado de la etiqueta del chip: el FD:188 del chip no es el FD 189 del circuito. Los hemos tomado del marcado de la pieza: no hemos hallado documentación del fabricante que explique cada código.
¿Hay otras fuentes que usen el código 8744501254?
Sí, dos orígenes fuera de nuestro taller: una tienda de recambios (ficha de la ZWC24-1MFA) y un anuncio de Subito, en Italia, titulado «Scheda caldaia Junkers ZWA 8744501254». Ninguno da el modelo completo ZWA24-1AM23 ni datos técnicos de la placa. Son 2 de las 3 fuentes que pedimos para dar el código por verificado fuera del taller.
¿Quién debe montar esta placa?
Un técnico cualificado: la placa lleva marcados 230 V. Antes de cambiarla, revisa los fusibles marcados: F1 T2A, F2 T1.25A y F3 T3.15A.
Cómo hemos verificado esta ficha
JUNKERS 8744501254Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
Confirmada por nuestro taller. Fuera de él, una tienda de recambios (ZWC24-1MFA) y un anuncio de Subito (Junkers ZWA) dan el código 8744501254: 2 orígenes. No hemos hallado despiece oficial.
Fuentes consultadas
- Tienda climatizacioniberica.es: ficha de la placa Junkers ZWC24-1MFA 8744501254Lista el código 8744501254 para la ZWC24-1MFA (solo se leyó el título)
- Subito.it: anuncio «Scheda caldaia Junkers ZWA 8744501254»Da el código 8744501254 para una caldera Junkers de la familia ZWA, sin modelo completo
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
