Placa electrónica Junkers 8 748 301 308 · FD289 para ZWA 24 1A 23

Código del circuito8 748 301 308

Placa electrónica Junkers con código de circuito 8 748 301 308 (FD289, referencia 8744501279) para la caldera Junkers ZWA 24 1A 23, confirmada por nuestro taller. Dos tiendas la anuncian también para otras Eurosmart y Eurostar, sin confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 8 748 301 308
FD289 en anverso
Fusibles T2A, T3.15A, T1.25A
Caldera ZWA 24 1A 23

Todos los códigos de esta unidad2

Código del circuito: 8 748 301 308
SKU Ecoklima: PLC222

Las tiendas dan 8748301308 como referencia OEM o «versión de electrónica», y una de ellas avisa de que bajo una misma referencia hay versiones distintas. Compara también FD289 y los marcados del circuito integrado.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que gobierna la caldera: según una tienda gestiona el encendido, la modulación de gas, los sistemas de seguridad y la comunicación general. Se sospecha de ella cuando la caldera no enciende, no responde al termostato o muestra errores erráticos.

Compruébalo en tu placa

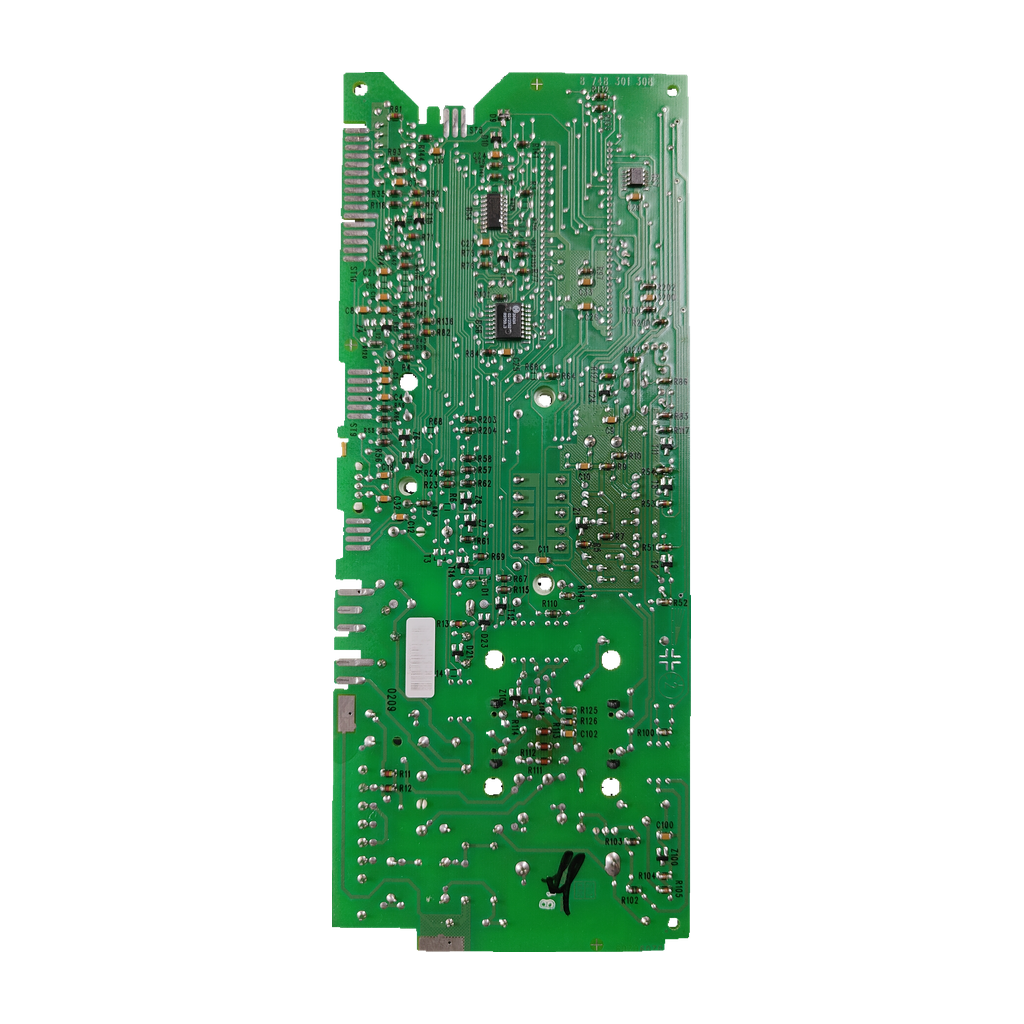

Da la vuelta a la placa: el código 8 748 301 308 está en la cara de soldaduras. Las tiendas lo escriben sin espacios: 8748301308.

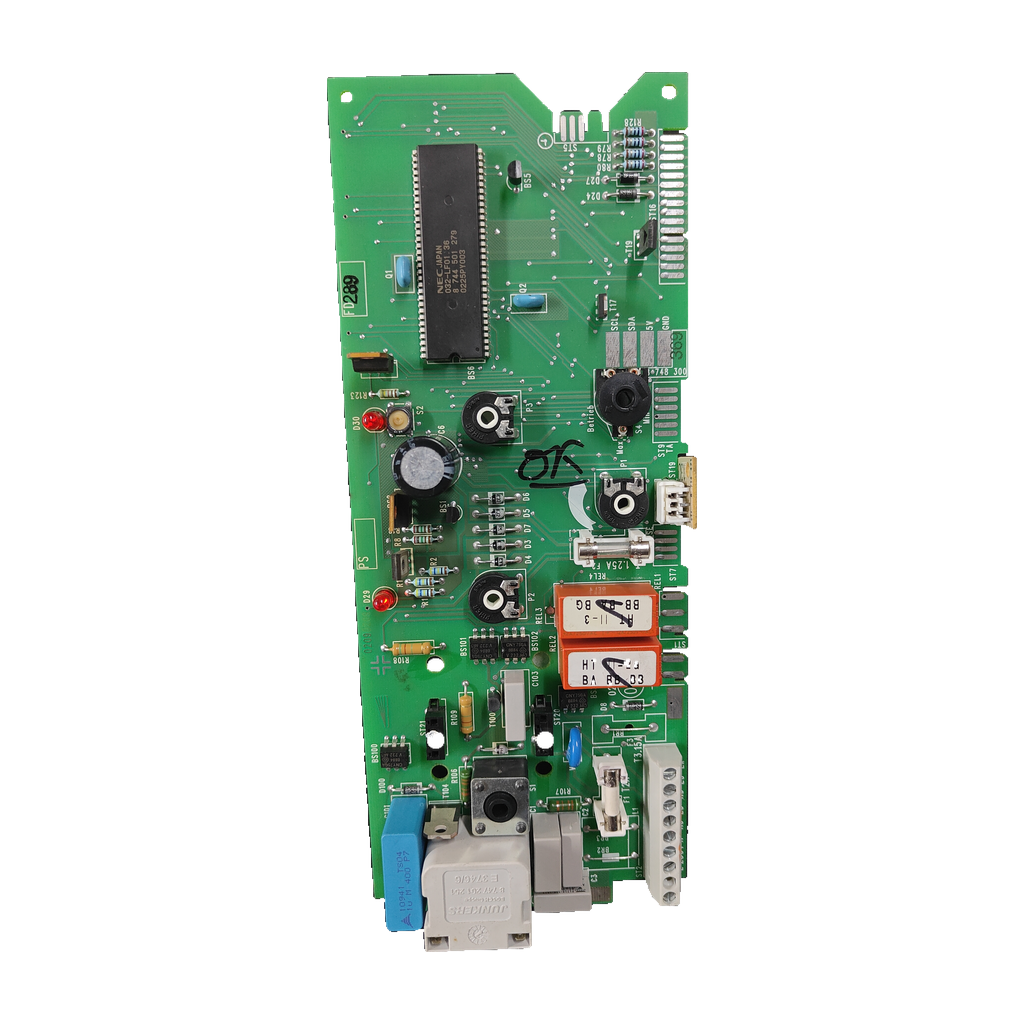

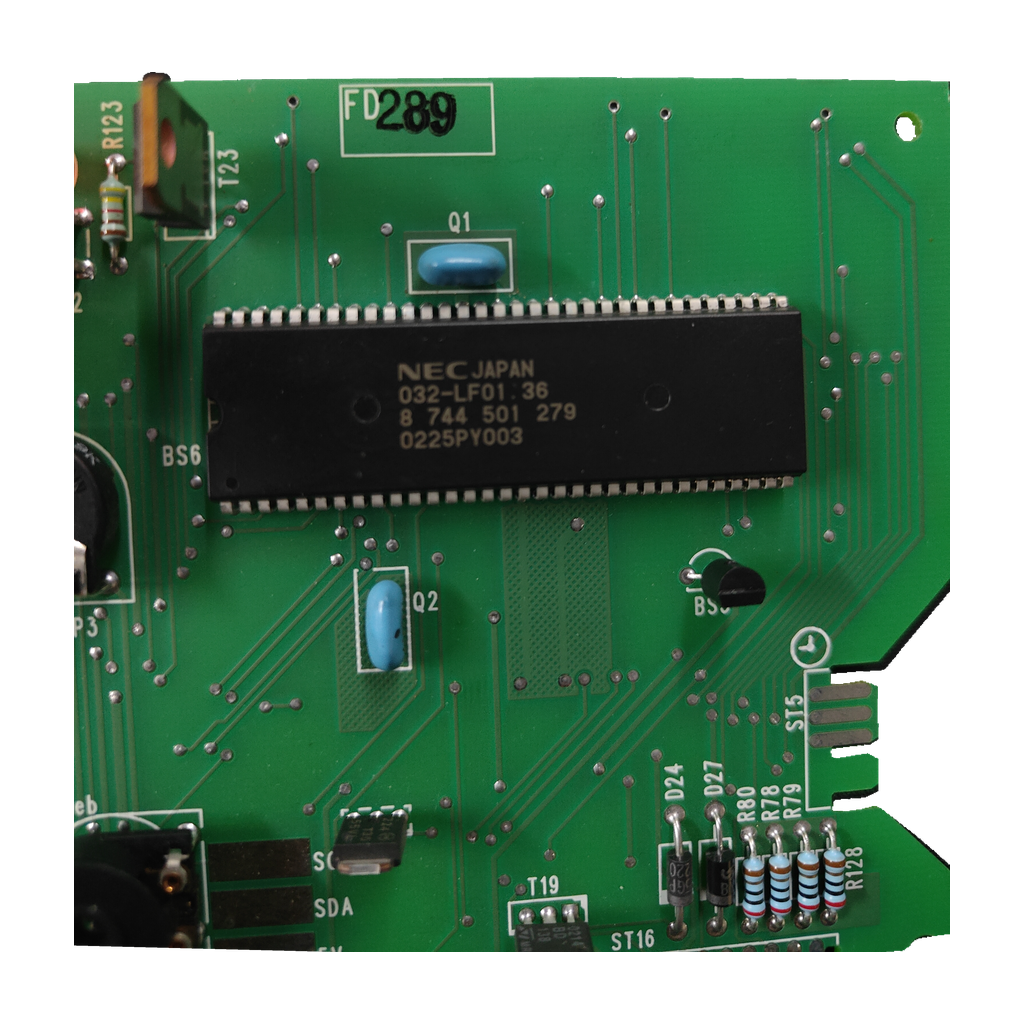

En el anverso busca el marcado FD289. En el circuito integrado NEC deben leerse 032-LF01 36, 8 744 501 279 y 0225PY003.
Compara la posición de relés y conectores con los de tu placa: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.
Si tu caldera no es la ZWA 24 1A 23, no des la placa por válida solo por la referencia 8748301308: las otras calderas vienen de dos tiendas con listas idénticas y, para la ZWE 24-4 MFK, un despiece oficial da otro circuito.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8 748 301 308	Código del circuito, en la cara de soldaduras. Las tiendas lo escriben 8748301308
8 744 501 279	Referencia de nuestro inventario (8744501279); marcado también en el circuito integrado NEC y en la bolsa
FD289	Marcado en el anverso de la placa
032-LF01 36	Marcado del circuito integrado NEC
0225PY003	Marcado del circuito integrado NEC

No la confundas con

8.748.300.417Placa Junkers que una tienda italiana vende para la Eurosmart ZWA 24-1A (códigos «EX» 8748300369 y 8748300496) · Ninguna fuente la une con el 8 748 301 308 ni con FD289: compara los códigos de tu placa antes de darla por equivalente. El 8 748 300 369 también figura en los códigos de nuestro inventario para esta pieza
8 748 300 557 0Circuito impreso que el despiece oficial Junkers 7181465372 da para la ZWE 24-4 MFK · No es el 8 748 301 308: ese despiece no lo cita

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWA 24 1A 23Confirmada por nuestro taller

Por confirmarPor confirmar

Junkers Eurosmart ZWB 24-1 AOpenclima y Climatización Ibérica (listas idénticas; posible origen común)
Junkers Eurosmart ZWB 24-5 AOpenclima y Climatización Ibérica (listas idénticas; posible origen común)
Junkers Eurostar ZWC 24-1 MFKOpenclima y Climatización Ibérica (listas idénticas; posible origen común)
Junkers Eurostar ZWC 24-3 MFKOpenclima y Climatización Ibérica (listas idénticas; posible origen común)
Junkers Eurostar ZWE 24-4 MFK-EOpenclima y Climatización Ibérica (listas idénticas; posible origen común)
Junkers Eurostar ZWE 24-5 MFKOpenclima y Climatización Ibérica (listas idénticas; posible origen común)

No sirve para

Junkers Eurostar ZWE 24-4 MFKDespiece oficial Junkers 7181465372 (2005): lleva el circuito 8 748 300 557 0 (variante 6492: 8 748 300 501 0). Dos tiendas la daban para esta placa

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de una tienda

Tipo: Placa electrónica o centralitaClimatización Ibérica
Ubicación: Detrás del frontal, dentro de la caja de controlClimatización Ibérica

Identificación y códigos del repuesto

Etiqueta del circuito integrado: 032-LF01 36; 8 744 501 279; 0225PY003

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Conector/señal de alimentación: 5 V
Conector/señal de masa: GND
Fusibles/protecciones montadas: T2A, T3.15A, T1.25A
Condensador montado: 1 μF, 400 V
Optoacopladores montados: CNY75GA
Etiqueta de relé montado RT: RT II-3 / BB BB BG
Etiqueta de relé montado HT: HT II-2a / BA BB BB

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Circuito integrado montado: NEC JAPAN; 032-LF01 36; 8 744 501 279; 0225PY003

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o deja de responder al termostato.

Una tienda lo cita como señal de placa averiada. Antes de cambiarla, revisa sus fusibles.

Códigos de error erráticos en el display que cambian sin motivo.

Una tienda lo relaciona con la placa de control. El diagnóstico debe hacerlo un técnico.

Reinicios espontáneos o cortes de suministro eléctrico interno.

La misma tienda lo atribuye a la placa. Mira también si hay relés pegados, quemaduras o pistas oxidadas.

Estos síntomas salen de la ficha de una tienda: no hay tabla oficial leída para esta placa. Un técnico debe confirmar la avería antes de cambiarla.

Antes de cambiar la placa

Lo que revisa el técnico

Fusibles de la placa

El ejemplar lleva T2A, T3.15A y T1.25A. Comprueba los de tu placa antes de darla por averiada.

Compara los marcados

FD289 en el anverso y 8 744 501 279 en el circuito integrado NEC deben coincidir con los de tu placa.

Monta con un técnico

Hay riesgo eléctrico y de gas. No se recomienda montarla uno mismo; lo ideal es que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa?

Al dar la vuelta a la placa, en la cara de soldaduras: 8 748 301 308. En el anverso lleva el marcado FD289 y el circuito integrado NEC va marcado 032-LF01 36, 8 744 501 279 y 0225PY003. Las tiendas la anuncian como 8748301308, sin espacios.

¿Sirve para mi Junkers ZWA 24 1A 23?

Sí. Nuestro taller ha confirmado esta placa para la ZWA 24 1A 23. Una tienda italiana vende para la ZWA 24-1A otra placa, la 8.748.300.417; es un dato de esa tienda y no cambia lo confirmado por el taller. Si dudas, compara el 8 748 301 308 y el FD289 de tu placa con los de esta.

¿Qué significan 8 748 301 308, 8748301308 y 8 744 501 279?

El 8 748 301 308 es el código del circuito impreso (cara de soldaduras); las tiendas lo escriben 8748301308 y lo llaman referencia OEM o «versión de electrónica». El 8 744 501 279 (8744501279) es la referencia de nuestro inventario: está en la bolsa y en el circuito integrado NEC, junto a 032-LF01 36 y 0225PY003. Ninguna fuente externa explica estos marcados. Una tienda avisa de que bajo una misma referencia hay versiones distintas: compara también FD289 y la posición de relés y conectores.

¿Para qué otras calderas la citan las tiendas?

Openclima y Climatización Ibérica dan la misma lista de 7, de posible origen común (no comprobado): Eurosmart ZWB 24-1 A y ZWB 24-5 A, y Eurostar ZWC 24-1 MFK, ZWC 24-3 MFK, ZWE 24-4 MFK, ZWE 24-4 MFK-E y ZWE 24-5 MFK. Para seis solo hay esa lista, por eso quedan por confirmar. La excepción es la ZWE 24-4 MFK: el despiece oficial de Junkers (lista 7181465372) le asigna el circuito 8 748 300 557 0 y no cita el 8 748 301 308.

¿Y si mi caldera usa la placa 8.748.300.417?

Una tienda italiana vende la 8.748.300.417 para la Eurosmart ZWA 24-1A y da 8748300369 y 8748300496 como códigos anteriores («EX»); una tienda de Madrid los lista con la 8748300431 y la 8748300417 para la «Eurosmart ATM». El 8 748 300 369 también figura entre los códigos de nuestro inventario para esta pieza. Ninguna de estas dos tiendas cita el 8 748 301 308 ni FD289: de la 8.748.300.417 no sabemos si es equivalente. Compara los códigos de tu placa o envíanos desde Contacto una foto de la etiqueta.

¿Qué síntomas apuntan a esta placa y qué reviso antes de cambiarla?

Una tienda cita: caldera que no enciende o no responde al termostato, errores erráticos en el display, reinicios espontáneos, y relés pegados, quemaduras o pistas oxidadas. Esta placa lleva fusibles T2A, T3.15A y T1.25A: comprueba que no estén fundidos.

¿Quién debe montarla?

Un técnico cualificado. Una tienda indica que hay riesgo eléctrico y de gas y que lo ideal es que la sustitución la haga siempre un técnico. Va detrás del frontal, dentro de la caja de control.

Cómo hemos verificado esta ficha

Junkers 8 748 301 308

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Dos tiendas dan el 8748301308 como placa Junkers con la misma lista de 7 calderas (listas idénticas; posible origen común, no comprobado). Un despiece oficial contradice una (ZWE 24-4 MFK). La ZWA 24 1A 23 la confirma nuestro taller.

Fuentes consultadas

Climatización Ibérica: ficha de la placa Junkers ZWB 24-5 A 8748301308 (reacondicionada)Referencia OEM 8748301308, lista de 7 modelos, función, averías típicas y aviso de versiones
Openclima: ficha de la placa electrónica Junkers 8748301308 (reacondicionada)Versión de electrónica 8748301308 y la misma lista de 7 modelos

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
