Placa electrónica Junkers 8 748 301 222 · chip 8 744 501 228 · ZWA 24 1A 23: Pieza e identificador ampliado

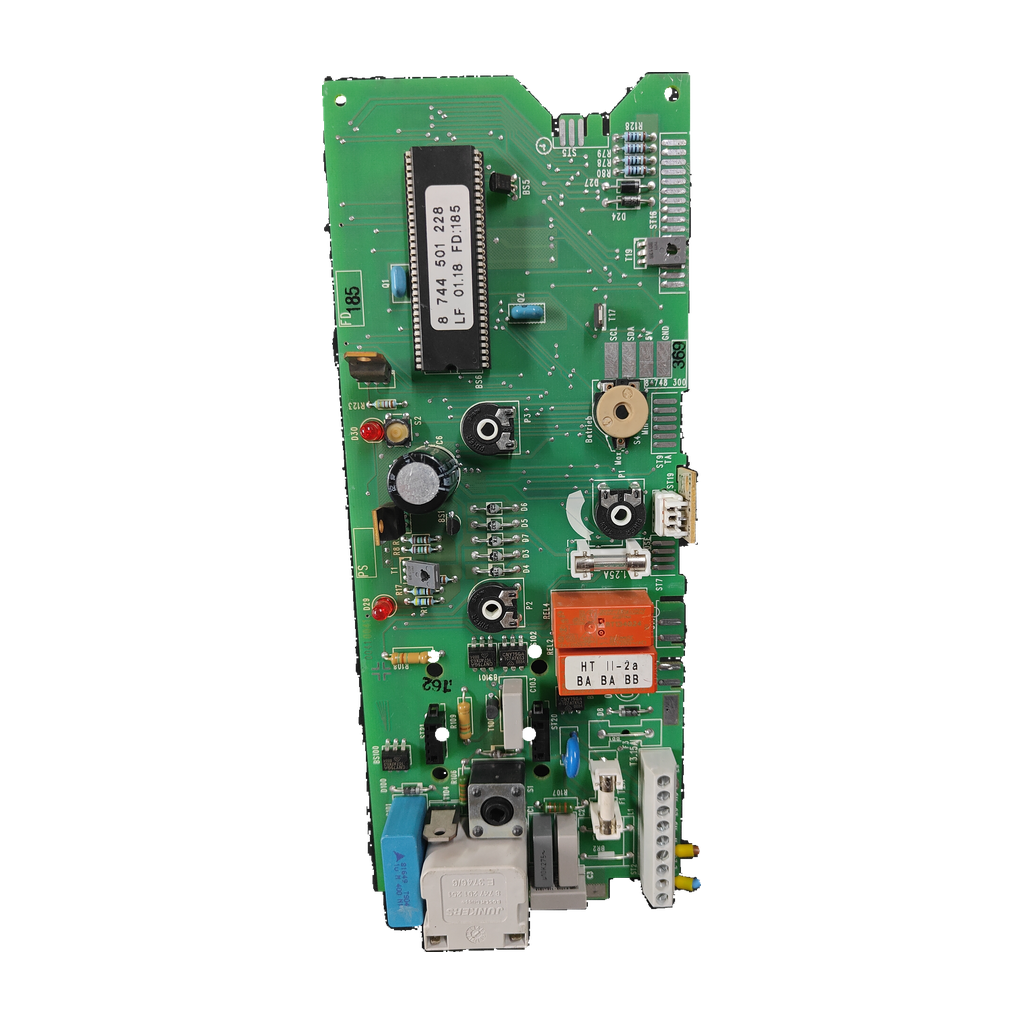

Placa electrónica Junkers 8 748 301 222 · chip 8 744 501 228 · ZWA 24 1A 23: vista 2

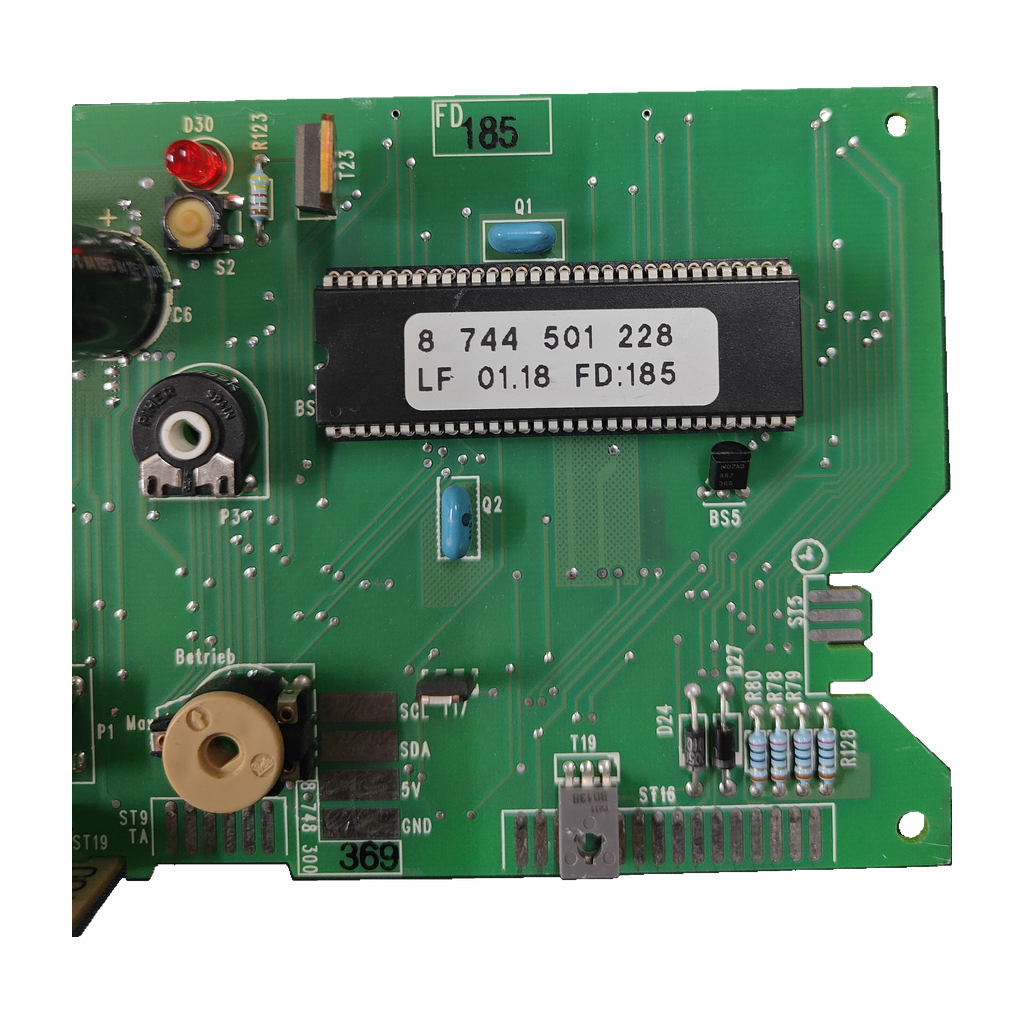

Placa electrónica Junkers 8 748 301 222 · chip 8 744 501 228 · ZWA 24 1A 23: vista 3

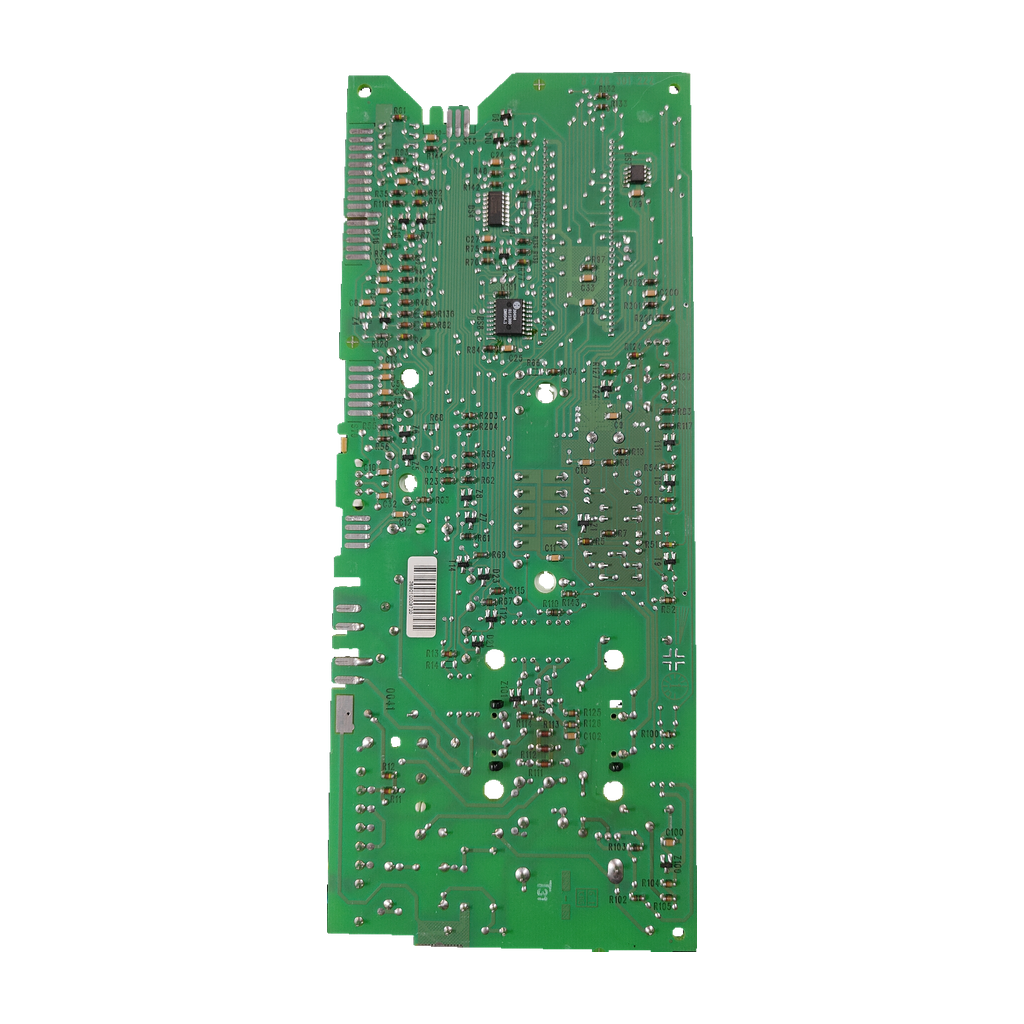

Placa electrónica Junkers 8 748 301 222 · chip 8 744 501 228 · ZWA 24 1A 23: vista 4
JUNKERSFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8 748 301 222 · chip 8 744 501 228 · ZWA 24 1A 23

Referencia Junkers8 748 301 222

La 8 748 301 222 es una placa electrónica de caldera Junkers (chip 8 744 501 228, frontal 8 748 300 369). Nuestro taller la ha confirmado para la Junkers ZWA 24 1A 23. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código PCB 8 748 301 222
  • Chip 8 744 501 228
  • Frontal 8 748 300 369
  • Fusibles T2A · T1.25A · T3.15A
Todos los códigos de esta unidad3
Referencia Junkers
8 748 301 222
Código de la etiqueta
8 744 501 228
SKU Ecoklima
PLC224

En nuestro inventario la referencia es 8 744 501 228 (chip y bolsa); 8 748 301 222 es el marcado del circuito impreso. Las tiendas la nombran por 8748301222 (Openclima, KG-Part), 8744501228 (Wallapop) o 8748300369 (Arbo). Nuestro taller confirma que los tres van en esta placa: compáralos.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de control de una caldera mural Junkers. En nuestra unidad se ven tres fusibles, un relé y el ajuste P1 «Max/Min». Antes de sospechar de ella, descarta la alimentación y los fusibles.

Compruébalo en tu placa
  1. Gira la placa: el código del circuito impreso, 8 748 301 222, va en la cara de soldaduras. El circuito integrado lleva 8 744 501 228, con la etiqueta «LF 01.18» y «FD:185».
  2. Busca el marcado frontal 8 748 300 369 (puede aparecer partido en «8 748 300» y «369») y la serigrafía FD185.
  3. Comprueba los tres fusibles: F1 T2A, F2 T 1.25A y F3 T3.15A, y el ajuste P1 «Max/Min». Si difieren, consúltanos antes de pedirla.
  4. No la confundas con otras placas de la ZWA 24-1A: el despiece oficial da la 8 748 300 496 y las tiendas, la 8748300417, 8748300488 o 8748300561. Compara los tres marcados.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
Códigos de esta pieza
8 748 301 222Circuito impreso (cara de soldaduras). Las tiendas lo escriben 8748301222
8 744 501 228Código del circuito integrado y de la bolsa
8 748 300 369Marcado frontal, partido en «8 748 300» y «369». Arbo lo lista como circuito impreso Junkers
LF 01.18Etiqueta del circuito integrado
FD185Serigrafía de la placa; la etiqueta del circuito integrado pone FD:185
8 748 300 496En el despiece oficial de la ZWA 24-1 A (7 181 465 343, 02.08, pos. 4). No está marcado en nuestra placa
8748300417Código actual que un catálogo italiano y una tienda dan para los antiguos 8748300369 y 8748300496. No consta que valga para nuestra placa
No la confundas con
  • 8748300561 · 8748300488 · 87483004170 · 88748300417Placas que ICG Calderas y Climatización Ibérica venden para la ZWA 24 -1A23 (la 8748300561, también para la ZWA24-1AM) · En las páginas leídas, ninguna une estos códigos a 8 748 301 222

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWA 24 1A 23Confirmada por nuestro taller · también en Wallapop (como «ZWA 24»)
No sirve para
  • Junkers ZW 20-1 KE/AMELleva otra placa: J8748300371 (catálogo italiano)
  • Junkers ZWC 24/28-1 MFA/MFKLleva otro módulo base: J8748300449 (mismo catálogo)
  • Junkers ZSN/ZWN/ZSR/ZWR 18..24 -7 KE y ZWR 18..24 -8 KELlevan el kit de placa 8748300892 (tienda alemana)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Fusibles de recambio

Fusible 2 A
1 904 521 341Despiece ZWA 24-1 A (2 A) y K (T2A)
Fusible 1,25 A
1 904 522 338Despiece ZWA 24-1 A (1.25 A) y K (T1,25A)

Características y marcados técnicos

Fusible F1
T2A
Fusible F2
T 1.25A
Fusible F3
T3.15A
Punto de prueba de alimentación
5 V
Punto de prueba de masa
GND
Conector/señal SCL
SCL
Conector/señal SDA
SDA
Subcomponente relé
HT II-2a / BA BA BB
Ajuste P1
Max/Min
Indicador/serigrafía
Betrieb

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Síntomas de que puede fallar

Lo que revisa el técnico
Caldera muerta y pilotos que no se encienden aun habiendo demanda de calor

Climatización Ibérica (ZWA24-1A23): comprueba antes la alimentación y los fusibles F1 y F2, luego el transformador y las conexiones; la placa es el último sospechoso.

Antes de cambiar la placa

Lo que revisa el técnico
Fusibles

Nuestra placa lleva F1 T2A, F2 T 1.25A y F3 T3.15A; el despiece oficial de la ZWA 24-1 A trae fusibles de 2 A y 1,25 A. Revísalos antes de darla por averiada.

Monta con un instalador autorizado

El fabricante avisa de que sus repuestos solo los puede montar un instalador autorizado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El circuito impreso lleva 8 748 301 222 en la cara de soldaduras. El circuito integrado marca 8 744 501 228, con la etiqueta «LF 01.18» y «FD:185»; la serigrafía pone FD185. El frontal lleva 8 748 300 369, partido en «8 748 300» y «369». Compáralos con los de tu placa.

¿Sirve para mi Junkers ZWA 24 1A 23?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWA 24 1A 23. Además, un anuncio de Wallapop la vende como placa para la «ZWA 24» con el mismo 8 744 501 228 en el chip.

¿Por qué otras tiendas dan otro código de placa para la ZWA 24-1A?

El despiece oficial de la ZWA 24-1 A (02.08) da la 8 748 300 496 como placa. Arbobari.it y un catálogo italiano (que los escribe con J) dan 8748300417 como código actual de 8748300369 y 8748300496, así que las fuentes no coinciden sobre si la 8 748 300 496 es la vigente. Para la ZWA24-1A23, Climatización Ibérica vende la 88748300417 e ICG Calderas la 8748300488, 8748300561 y 87483004170; las páginas leídas no explican por qué dan esos códigos. Nuestro taller ha confirmado la nuestra para esa caldera: compara los tres marcados.

¿Sirve para otra caldera Junkers, Bosch, Buderus o Worcester?

No está confirmado. KG-Part lista el 8748301222 como compatible con Bosch, Buderus y Worcester, sin modelo, y otra tienda lo muestra como Buderus. Para otra caldera, envíanos desde Contacto una foto de tu placa y de la de características, o llama al 919 931 595.

¿Qué significan 8 748 301 222, 8 744 501 228 y 8 748 300 369?

Son tres marcados de la misma placa, confirmados por nuestro taller: circuito impreso (8 748 301 222), chip y bolsa (8 744 501 228) y frontal (8 748 300 369).

¿Vale para la Junkers ZW 20-1 o la ZWC 24/28-1?

No lo damos por válido. Un catálogo italiano de recambios (de un distribuidor, no de Junkers) asigna a la ZW 20-1 KE/AME la placa J8748300371 y a la ZWC 24/28-1 MFA/MFK el módulo base J8748300449. Para las ZSN, ZWN, ZSR y ZWR 18..24 -7 KE y las ZWR -8 KE, una tienda alemana da el kit 8748300892.

¿Quién debe montarla y qué reviso antes?

Un instalador autorizado: así lo avisan las listas de recambios Junkers. Antes de cambiarla, revisa los fusibles: la lista de la ZWA 24-1 A trae 2 A (1 904 521 341) y 1,25 A (1 904 522 338); la de la ZWA 24-1 K los da como T2A y T1,25A.

Cómo hemos verificado esta ficha

JUNKERS 8 748 301 222

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

8748301222: 2 orígenes (Openclima, KG-Part). 8 748 300 369: Arbo, cremtermica.it (como J8748300369; equivalencia deducida del número) y arbobari.it (empresa sin identificar; puede ser Arbo). 8 744 501 228: solo Wallapop. Ningún despiece leído los nombra; un PDF oficial de Bosch no se pudo leer.
