Placa electrónica Junkers 8 748 301 097 · 8748300193 para ZWE 24 2KDP

Referencia Junkers8 748 301 097

La 8 748 301 097 (en bolsa 8748300193) es una placa electrónica Junkers confirmada por nuestro taller para la Junkers ZWE 24 2KDP. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Marcado 8 748 301 097
  • Bolsa 8748300193
  • Alimentación AC 230 V~
  • Caldera ZWE 24 2KDP
Todos los códigos de esta unidad3
Referencia Junkers
8 748 301 097
Modelo
8748300193
SKU Ecoklima
PLC259

El despiece oficial de la familia ZE/ZWE 24-2 KP/KDP lista otra placa, la 8 748 300 213. Nuestro taller confirma para la ZWE 24 2KDP la placa marcada 8 748 301 097 / 8748300193. Guíate por el código impreso en tu placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica para la Junkers ZWE 24 2KDP, con alimentación a 230 V. En los despieces oficiales de la familia ZWE 24-2, la Leiterplatte de la caja de control (Schaltkasten) es la 8 748 300 213, otro código.

Compruébalo en tu placa

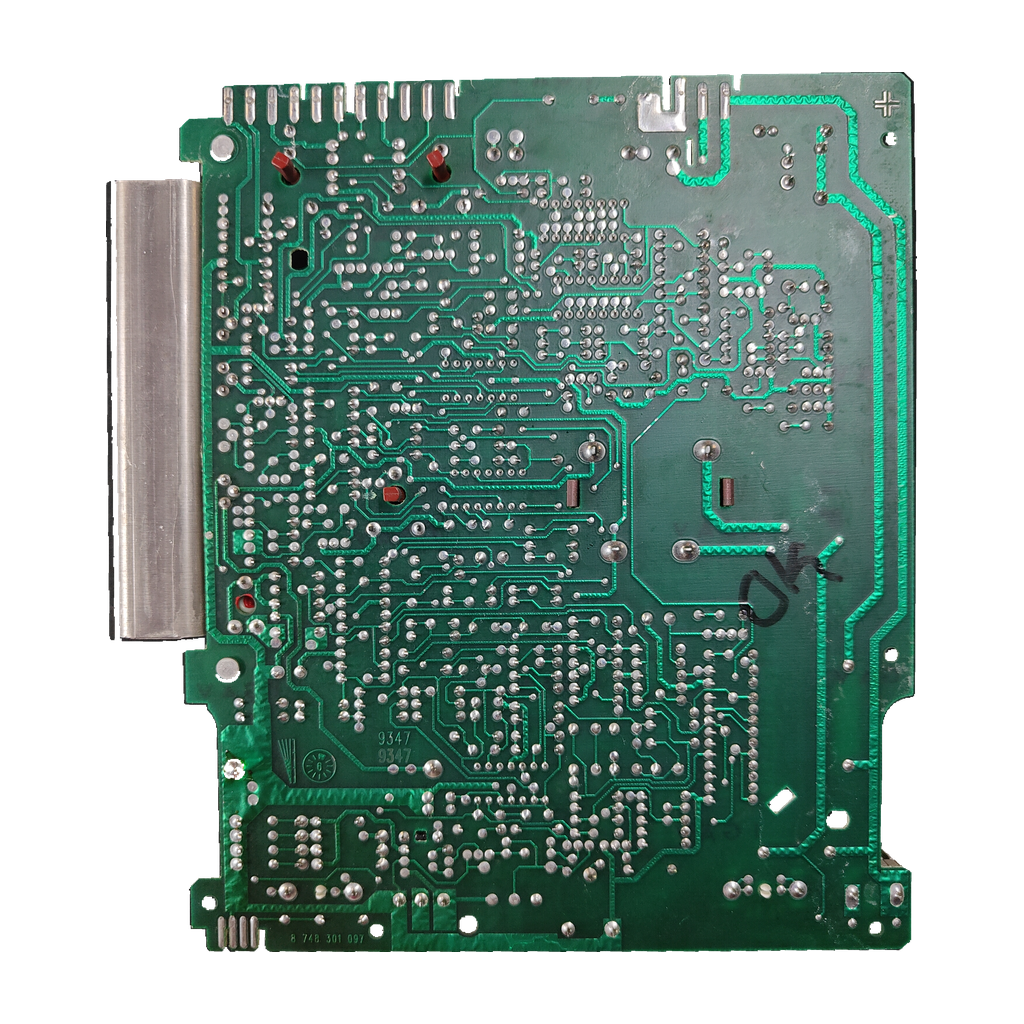

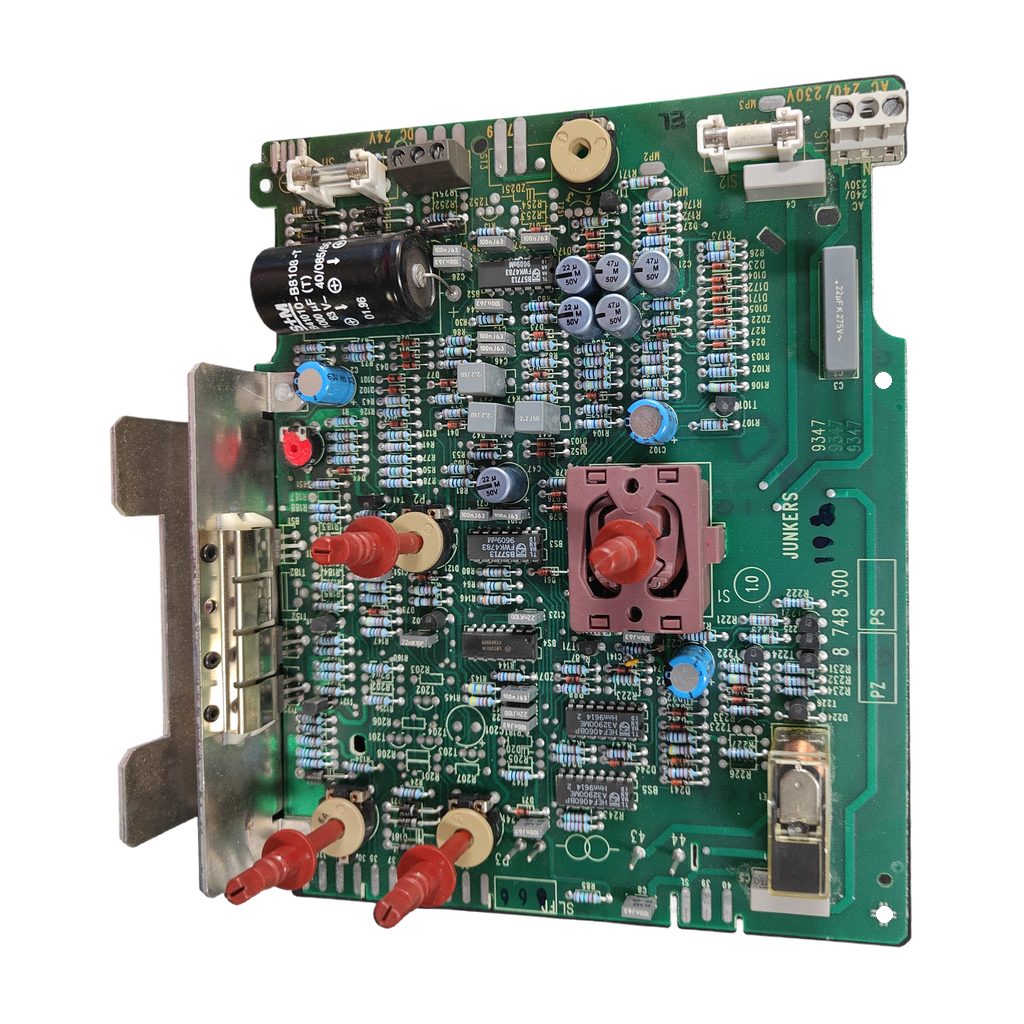

  1. Dale la vuelta al circuito: el reverso debe llevar marcado 8 748 301 097. En el anverso verás serigrafiado «8 748300» y, escrito a mano, «193».
  2. Comprueba también el marcado 9347 y el circuito integrado HEF4066BP, y que la placa se alimenta a AC 230 V.
  3. No la confundas con la 8 748 300 213: es la placa que el despiece oficial de Junkers da para la familia ZWE 24-2, y es otro código.
  4. Mira la placa de características de tu caldera: debe ser una Junkers ZWE 24 2KDP.
  5. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Códigos de esta pieza
8 748 301 097Código marcado en el reverso del circuito (también 8748301097). Una tienda lo vende como placa electrónica Junkers
8748300193Código de la bolsa y del título del inventario (también 8 748 300 193); en el anverso va «8 748300» serigrafiado y «193» a mano
9347Otro código marcado en la placa; no hemos hallado fuente que lo explique
HEF4066BPCircuito integrado montado en la placa
STW B41010-B8108-TCondensador montado (1000 μF, 63 V)
No la confundas con
  • 8 748 300 213Leiterplatte (placa) de la caja de control en los despieces oficiales de Junkers para ZE 24-2 KP/KDP y ZWE 24-2 KP/KDP/KDG (2006, escrita 8 748 300 213 0) y ZE/ZWE 24 (1995). Tiendas la citan también como 8748300213 y 87483002130 · Es otro código: ninguna fuente lo une a 8 748 301 097 ni a 8748300193. No consta que sean intercambiables.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWE 24 2KDPConfirmada por nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Alimentación placa
AC 230 V~
Condensador montado
22 μF 50 V · 47 μF 50 V · 0,22 μF 275 V~
Condensador montado STW B41010-B8108-T
1000 μF (T), 63 V-, 40/085/56
Aplicación indicada en inventario
ZWE 24 2KDP

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Compara el código antes de montar

El despiece oficial da otra placa (8 748 300 213) para esta familia: comprueba que tu placa lleva 8 748 301 097 o 8748300193.

Monta con un técnico

La placa trabaja a 230 V. El despiece oficial de Junkers indica que los recambios solo los monta un instalador autorizado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers 8 748 301 097?

Dale la vuelta al circuito: en el reverso va marcado 8 748 301 097 (8748301097). En el anverso verás serigrafiado «8 748300» y, escrito a mano, el sufijo «193»; la bolsa lleva 8748300193. También va marcado 9347 y monta el circuito integrado HEF4066BP. Compara todos esos marcados con los de tu placa.

¿Sirve para mi Junkers ZWE 24 2KDP?

Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWE 24 2KDP. Aviso: el despiece oficial de Junkers (ref. 7181465391, 2006) cita esa caldera como ZWE 24-2 KDP, pero lista para ella la placa 8 748 300 213 y no cita 8 748 301 097 ni 8748300193. Compara el código impreso en tu placa.

¿Es la misma placa que la 8 748 300 213 de los despieces oficiales?

No lo sabemos. Los despieces oficiales de Junkers de 1995 y 2006 dan la Leiterplatte (placa) 8 748 300 213 en la caja de control de la familia ZWE 24 (el de 2006 la imprime como 8 748 300 213 0; las tiendas la citan también como 87483002130). Tiendas la venden para Junkers ZE/ZWE 23-2 y 28-2 y para Bosch ZWE 24-2, ZE 23-2 y ZE/ZWE 28-3. Ninguna fuente la une a 8 748 301 097 ni a 8748300193, así que no consta que sean intercambiables.

¿Qué significan los códigos 8 748 301 097, 8748300193 y 9347?

8 748 301 097 es el código marcado en el reverso del circuito; una tienda de recambios usados vende una placa electrónica Junkers con ese código (8748301097). 8748300193 es el de la bolsa y del título de nuestro inventario; en el anverso, «8 748300» más «193» a mano. 9347 también va marcado: no hemos hallado fuente que lo explique.

¿Qué componentes lleva esta placa para compararlos con la mía?

Alimentación AC 230 V~; revisión de placa 1.0; condensadores de 22 μF 50 V, 47 μF 50 V y 0,22 μF 275 V~; un condensador STW B41010-B8108-T de 1000 μF y 63 V; y el circuito integrado HEF4066BP. Son datos de nuestro inventario, leídos en nuestra unidad, no de un despiece oficial.

¿Sirve para la Junkers ZWE 24-2 KP o KDG?

Nuestro taller solo la ha confirmado para la ZWE 24 2KDP. Para la KP o la KDG no tenemos confirmación ni fuente que una esta placa con ellas: el despiece oficial les da la 8 748 300 213. Compara los códigos, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 919 931 595.

¿Puedo montarla yo mismo?

Debe montarla un técnico cualificado: la placa trabaja a 230 V. El despiece oficial de Junkers (1995) indica que los recambios solo los puede montar un instalador autorizado. Antes de montarla, comprueba que el código impreso en tu placa es el 8 748 301 097.

Cómo hemos verificado esta ficha

Junkers 8748300193

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Una tienda (totalcalderas.com) une 8748301097 con una placa Junkers. Los despieces oficiales de la ZWE 24-2 (2006 y 1995) listan la 8 748 300 213 y un anuncio de Wallapop (vendedor sin identificar) da 87483002130 para la ZWE24-2KDP; ninguno cita 8 748 301 097 ni 8748300193. Nuestro taller manda.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
