Placa electrónica Junkers 8748300270 · para ZW 20-1 AME 23: Pieza e identificador ampliado

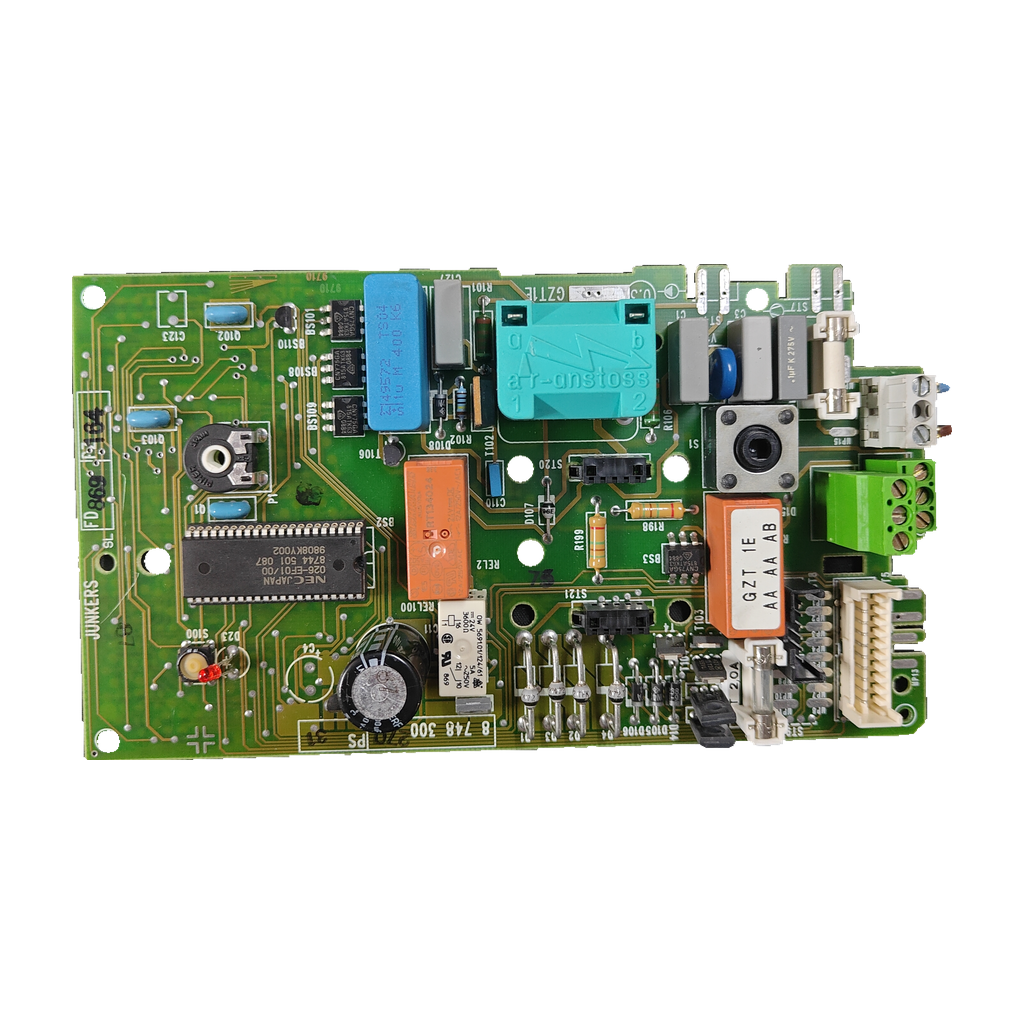

Placa electrónica Junkers 8748300270 · para ZW 20-1 AME 23: vista 2

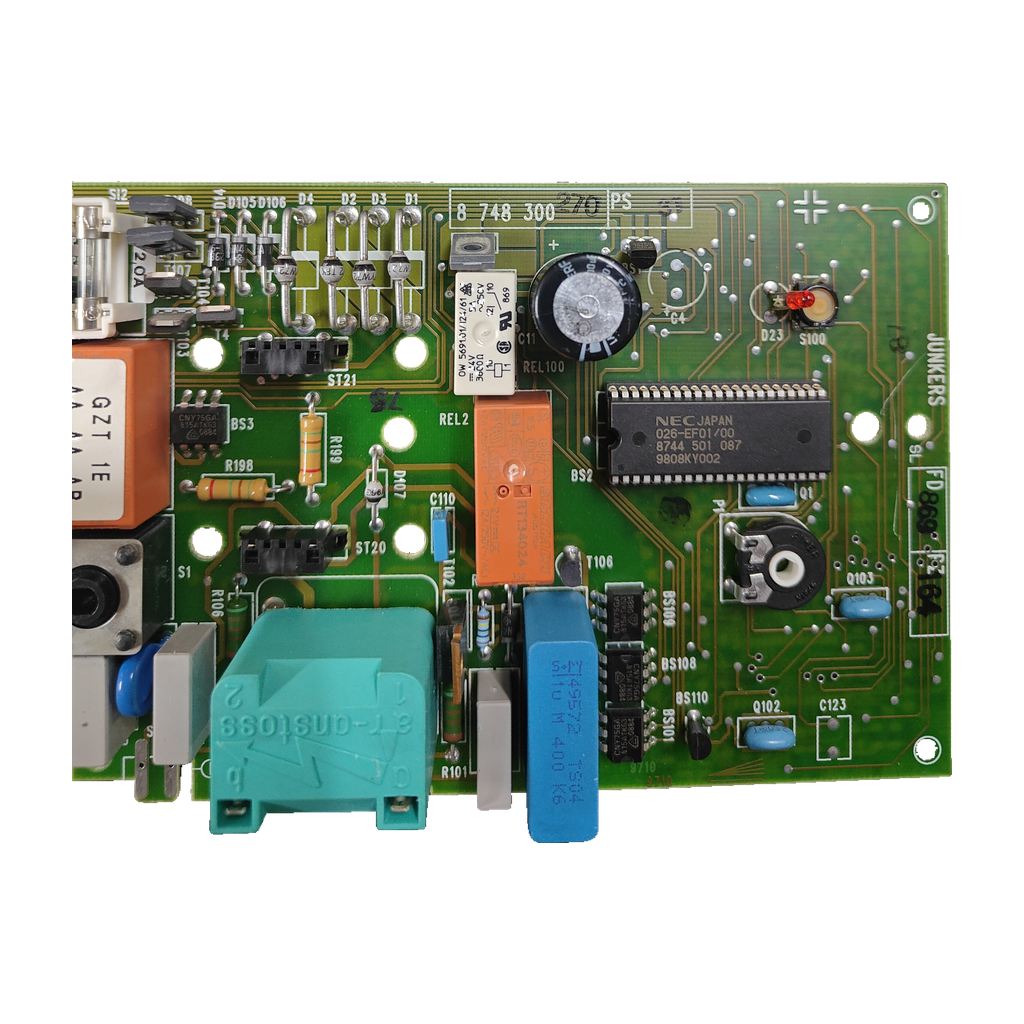

Placa electrónica Junkers 8748300270 · para ZW 20-1 AME 23: vista 3

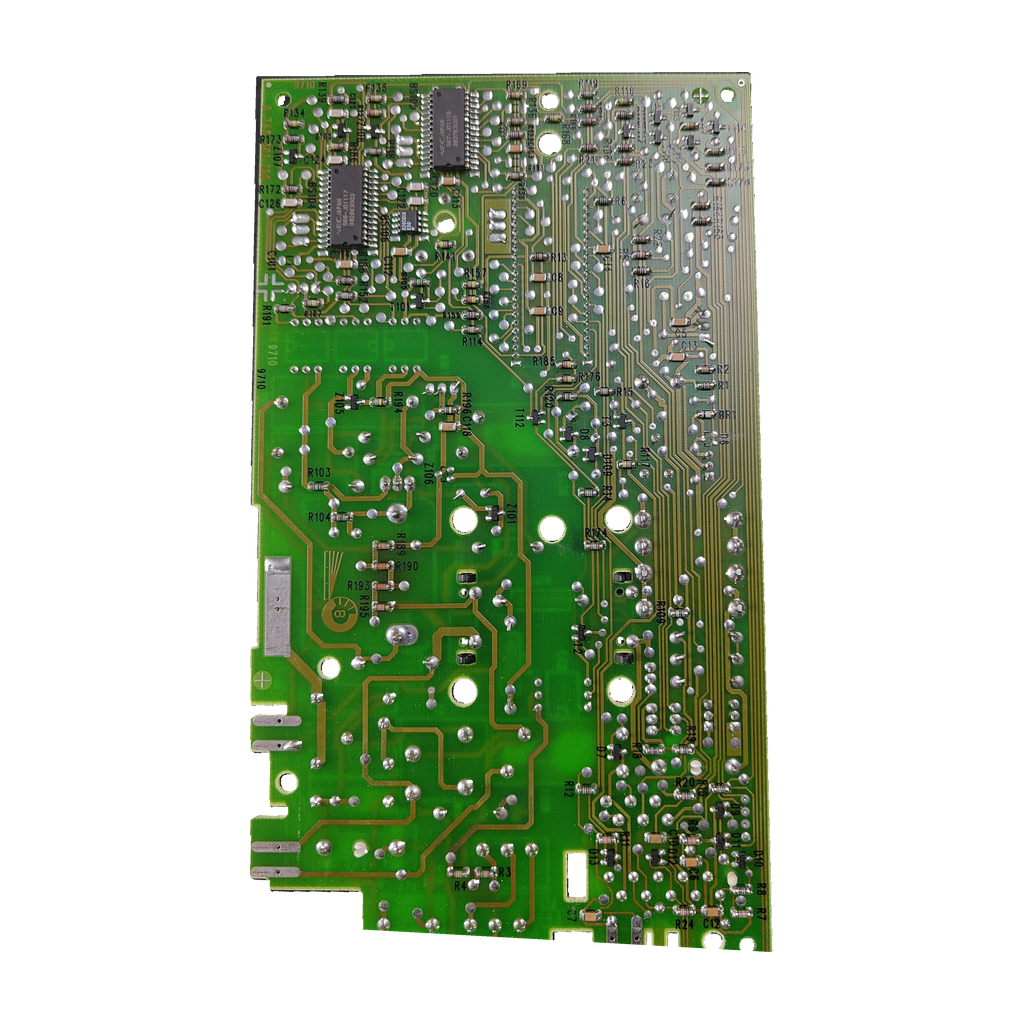

Placa electrónica Junkers 8748300270 · para ZW 20-1 AME 23: vista 4

JunkersFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8748300270 · para ZW 20-1 AME 23

Referencia Junkers8 748 300 270

La Junkers 8 748 300 270 es la placa electrónica de la caldera Junkers ZW 20-1 AME 23, confirmada por nuestro taller. El despiece oficial de la Novatherm ZW 20 AME da la 8748300371, que tiendas italianas citan como su sustituta (por confirmar). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 270
Sustituta 8748300371 (por confirmar)
Fusible 2,0 A
Para ZW 20-1 AME 23

Todos los códigos de esta unidad2

Referencia Junkers: 8 748 300 270
SKU Ecoklima: PLC212

El cambio 8748300270 → 8748300371 (por confirmar) lo da un origen italiano (ficha nº 1407: ricambipercaldaie.it y termogo.com) y smricambi.com, cuya independencia no está comprobada. Un despiece italiano de la ZW 20-1 AME pone «ex 270-0» junto a la 8 748 300 371, sin escribir el código completo.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica de control y gestión de funciones de la caldera.

Compruébalo en tu placa

Busca en tu placa el código 8 748 300 270 (también escrito 8748300270). Esta ficha es de esa referencia.
Comprueba el segundo código marcado, 874 501 087, en el circuito integrado NEC JAPAN con 026-EF01/00.
Si tu placa lleva 8 748 300 371, es el código del despiece oficial de la ZW 20 AME y ZW 20 KE: envíanos una foto desde Contacto para compararla.
Mira el modelo en la placa de características de la caldera: la ZW 20-1 AME 23 está confirmada por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8748300270	Código principal marcado en la placa (8 748 300 270)
874 501 087	Segundo código marcado: marcado del circuito integrado NEC; la ficha del circuito lleva también 8744 501 087
8748300371	Código oficial en el despiece de la Novatherm ZW 20 AME y ZW 20 KE (placa, pos. 7). Como sustituto de la 8748300270, por confirmar: solo lo dan tiendas italianas
9808KY002	Marcado en el circuito integrado NEC JAPAN (026-EF01/00)

No la confundas con

8 717 207 452«Steuergerät» / «Schaltkasten» (cuadro de mandos), pos. 1 del despiece oficial de la ZW 20 AME y ZW 20 KE · Es otra posición que la placa («Leiterplatte»)
87483002460Referencia que una tienda da a la placa de la ZW20-1AME23 Novastar «atmosférica» · Es otra referencia. Nuestro taller confirma la ZW 20-1 AME 23 con la 8748300270

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZW 20-1 AME 23Confirmada por nuestro taller · también en un despiece de tercero y en tiendas con la ref. 8748300371

Por confirmarPor confirmar

Junkers Novatherm ZW 20 AMEDespiece oficial + 2 tiendas con la ref. 8748300371
Junkers Novatherm ZW 20 KEDespiece oficial + 2 tiendas con la ref. 8748300371
Junkers Novatherm ZS 20 AME1 fuente: despiece oficial (8 748 300 371)
Junkers Novatherm ZW 20-1 KEFicha italiana «ex 8748300270» + 2 tiendas con la ref. 8748300371
Junkers Novastar ZW 20-1 AME 31, ZW 20-2 AME y ZW 20-2 KE2 tiendas con la ref. 8748300371

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de la lista oficial

Placa en el despiece: 8 748 300 371 («Leiterplatte»), pos. 7Lista oficial ZS/ZW 20 AME y ZW 20 KE
Fusibles del cuadro de mandos: T 2 A (8 744 503 011) · T 2,5 A (1 904 521 342)Lista oficial ZS/ZW 20 AME y ZW 20 KE

Marcados de esta unidad

Subcomponente circuito integrado: NEC JAPAN; 026-EF01/00; 8744 501 087; 9808KY002
Fusible: 2.0 A
Subcomponente condensador: 0.47 μF; 400 V
Aplicación indicada en inventario: ZW 20 1 AME 23

Síntomas de que puede fallar

Lo que revisa el técnico

Una tienda (climatizacioniberica.es) da como señales de cambio de la placa 8748300371: la caldera no enciende o no responde, códigos de error erráticos en el visor, relés pegados o pistas quemadas y reinicios inesperados.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible de 2,0 A

Antes de cambiar la placa, comprueba el fusible: la de esta ficha lleva uno de 2,0 A según nuestro taller.

Monta con un técnico

La caldera trabaja con gas y con tensión de red: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo reconozco la placa 8748300270?

Lleva marcados 8 748 300 270 y 874 501 087. El 874 501 087 es el marcado del circuito integrado NEC JAPAN (026-EF01/00; 9808KY002), según el inventario del taller. Compara tu placa con estos códigos antes de decidir.

¿Sirve para mi Junkers ZW 20-1 AME 23?

Sí. Nuestro taller la ha confirmado para la ZW 20-1 AME 23. Además, un despiece italiano de la Novatherm ZW 20-1 AME (blog.hotecold.com), la ficha italiana nº 1407 y tiendas españolas (sercatec.com, arbogrupo.es) dan para ese modelo la placa 8748300371.

¿Son la misma placa la 8748300270 y la 8748300371?

El despiece oficial de la ZW 20 AME y de la ZW 20 KE cita solo la 8 748 300 371 como placa («Leiterplatte»). Las tiendas italianas la titulan «8748300371, ex 8748300270»: la 371 sería el código posterior. Lo da un origen italiano (ficha nº 1407: ricambipercaldaie.it y termogo.com) y smricambi.com, cuya independencia no está comprobada: por confirmar. La placa de esta ficha es la 8 748 300 270.

¿Cambia la placa si mi ZW20-1AME23 es estanca o atmosférica?

Nuestro taller confirma la placa 8 748 300 270 para la ZW 20-1 AME 23, sin distinguir versiones. Algunas tiendas dan otro código para la versión estanca (8748300371, arbogrupo.es) y otra referencia para la atmosférica (87483002460, satcrm.es). Si el código de tu placa no es 8 748 300 270, envíanos desde Contacto una foto de la placa de características o llámanos al 919 931 595.

¿Qué fusible lleva la placa?

Según nuestro taller, esta placa lleva un fusible de 2,0 A. La lista oficial recoge como recambio del cuadro de mandos un T 2 A (8 744 503 011) y un T 2,5 A (1 904 521 342), sin precisar cuál va en la placa. Si se funde, repón el mismo valor y busca antes la causa.

¿Sirve para otros modelos ZW 20 que no sean el ZW 20-1 AME 23?

No está confirmado por el taller. Con el código 8748300371, el despiece oficial da la placa para las Novatherm ZW 20 AME, ZS 20 AME y ZW 20 KE; la ficha italiana añade la ZW 20-1 KE; sercatec.com y climatizacioniberica.es listan también la ZW 20-1 AME 31 y las ZW 20-2 AME y KE. Envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.

¿Quién debe montar esta placa?

Un técnico cualificado: la caldera trabaja con gas y con tensión de red. Desconéctala de la red antes de tocar la placa y no sustituyas el fusible por otro de distinto valor.

Cómo hemos verificado esta ficha

Junkers 8748300270

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Placa 8748300270 identificada por nuestro taller. El despiece oficial da la 8748300371 para las ZW 20 AME y KE; solo tiendas italianas (ficha nº 1407 y smricambi.com, independencia no comprobada) la dan como sustituta.

Fuentes consultadas

Lista oficial de recambios Junkers Novatherm ZS/ZW 20 AME (PDF, 2012): placa 8 748 300 371Leiterplatte 8 748 300 371 y fusibles del cuadro de mandos
Lista oficial de recambios Junkers Novatherm ZW 20 KE (PDF, 05/98): placa 8 748 300 371Leiterplatte 8 748 300 371, pos. 7 del cuadro de mandos
Despiece italiano Novatherm ZW 20-1 AME, grupo 06 (blog.hotecold.com)Scheda elettronica 8 748 300 371 para la ZW 20-1 AME, con «ex 270-0»
Tienda italiana: placa 8748300371 ex 8748300270 (ZW 20-1 AME y KE)Une 8748300270 con 8748300371 y con la ZW 20-1 AME
Tienda italiana: listado Junkers, placa 8748300371 ex 8748300270Mismo título «ex»; listado, sin modelos de caldera
Tienda española: tarjeta Junkers 8748300371 y modelos ZW 20Incluye ZW20-1AME23S280
Tienda española: placa Junkers ZW20 8748300371 y compatiblesIncluye ZW20-1AME 23 S280 y señales de avería de la placa
Distribuidor: circuito ZW20-1AME23 Novastar estanca 8748300371Modelo ZW20-1AME23 con el código 8748300371

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
