Placa electrónica Junkers 8 748 300 271 (87483003271) para ZW 20 1AME 23: Pieza e identificador ampliado

Placa electrónica Junkers 8 748 300 271 (87483003271) para ZW 20 1AME 23: vista 2

Placa electrónica Junkers 8 748 300 271 (87483003271) para ZW 20 1AME 23: vista 3

JunkersFotos de esta unidad

1 / 3

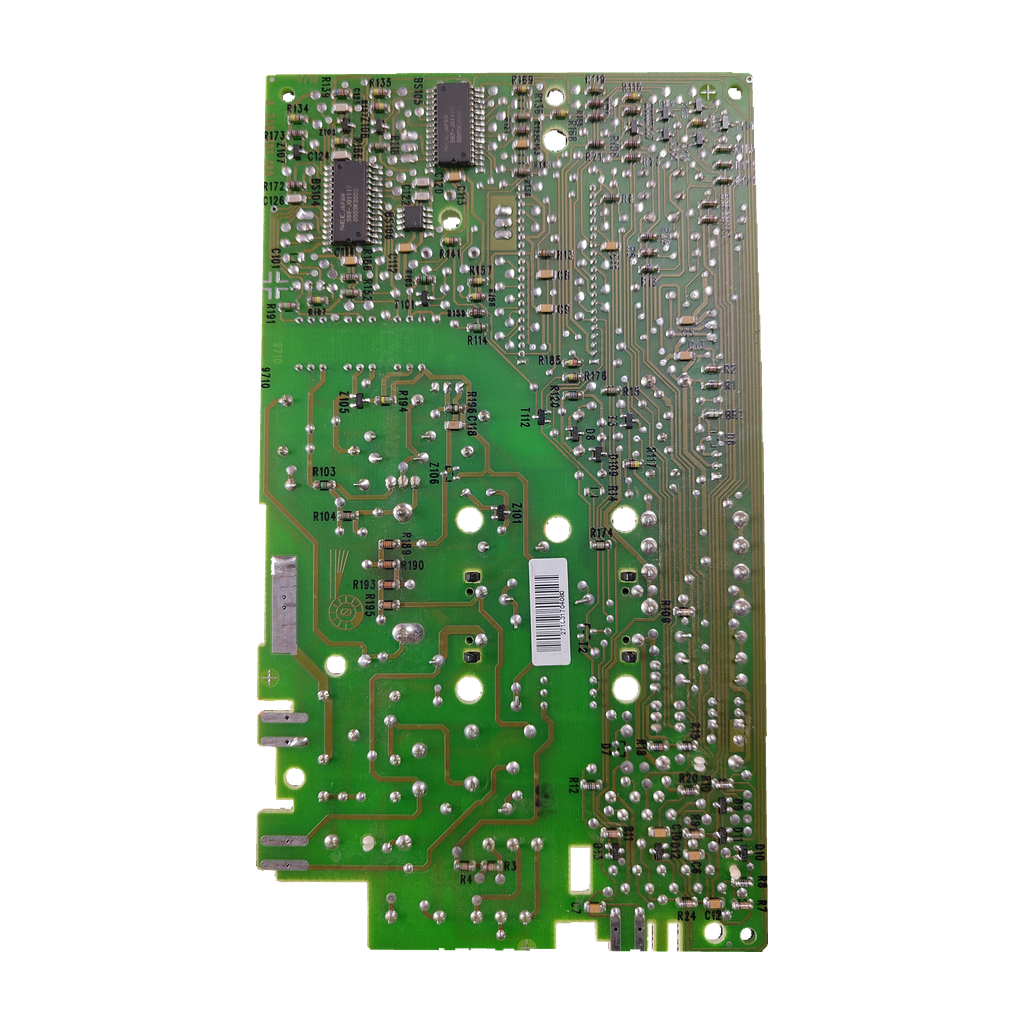

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers 8 748 300 271 (87483003271) para ZW 20 1AME 23

Referencia Junkers8 748 300 271

La 8 748 300 271 (en bolsa 87483003271) es una placa electrónica Junkers para la caldera Junkers ZW 20 1AME 23, confirmada por nuestro taller. Ninguna fuente externa cita aún este código; las listas oficiales AME y KE dan otro (371). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 271
Para Junkers ZW 20 1AME 23
Bolsa 87483003271
Circuito NEC 026-EF01

Todos los códigos de esta unidad3

Referencia Junkers: 8 748 300 271
Modelo: 87483003271
SKU Ecoklima: PLC211

Las listas oficiales de recambios ZW 20 AME (05/98) y ZS/ZW 20 KE (2018/06) dan 8 748 300 371 para la placa del cuadro eléctrico. Ninguna fuente externa abierta cita 8 748 300 271; para la ZW 20 1AME 23 manda la confirmación de nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera Junkers. En las listas oficiales de recambios de la familia ZW 20 (AME y KE) la placa va en el cuadro eléctrico (Baugruppe Schaltkasten, «Leiterplatte»).

Compruébalo en tu placa

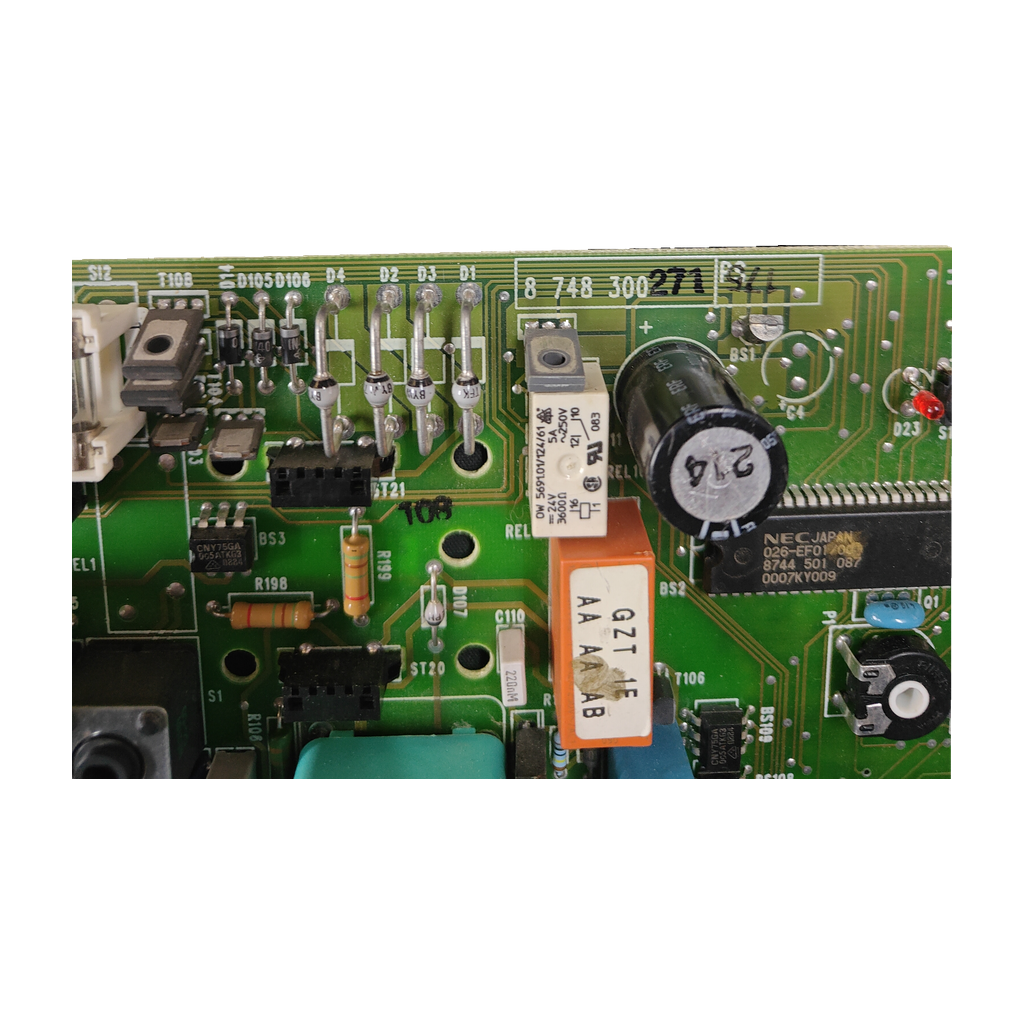

Busca en la placa la serigrafía «8 748 300» y, escrito a mano, el sufijo «271»: juntos dan 8 748 300 271. Nuestra bolsa lleva 87483003271.
Comprueba los marcados FD084, FF2 y GZT1E y, en el circuito integrado NEC, 026-EF01, 8744 501 087 y 0007KY009.
No la confundas con la 8 748 300 371 (listas oficiales ZW 20 AME y KE), la 8 748 300 246 (ZW 20 KD) ni la 8748300267: cambian las últimas cifras.
Compara el número y la posición de los relés y conectores: una tienda avisa de que bajo una misma referencia hay versiones distintas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

8 748 300 271	Código principal: serigrafía «8 748 300» impresa + sufijo «271» escrito a mano · en la bolsa 87483003271 · también 8748300271 y 8 748300271
FD084 · FF2	Marcados en la placa
GZT1E · AA AA AB	Marcados adicionales de la placa
026-EF01 · 8744 501 087 · 0007KY009	Marcados del circuito integrado NEC JAPAN montado
CNY75GA · C110 220 nF	Optoacoplador y condensador C110 (marcado «220nM») montados

No la confundas con

8 748 300 371Placa (Leiterplatte) del cuadro eléctrico en las listas oficiales ZW 20 AME y ZS/ZW 20 KE; varias tiendas la venden para ZW 20 AME / 20-1 AME, dos «ex 8748300270» · Código distinto (371): ninguna fuente lo da como equivalente de 271. Compara las últimas cifras
8 748 300 246Placa (Leiterplatte) de la ZW 20 KD en su lista oficial de recambios (05/98) · Otro código (246) y otra variante de la serie (KD): compara las últimas cifras
87483003710 · 87483002700 · 87483002460Códigos originales que Remle da para la ZW20-1AME23 / ZW20-1AME (los dos primeros) y referencia que SATCRM da a la placa de la ZW20-1AME23 Novastar atmosférica (la última) · Ninguno es 87483003271 ni 8748300271: no los des por equivalentes sin comparar
8748300267Openclima da 8748300267 como versión de electrónica de su placa Junkers, sin caldera indicada · Código distinto (267): no la des por equivalente sin comparar

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZW 20 1AME 23Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcado del componenteC110: 220nM

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marcados adicionales de la placa: FD084; FF2; GZT1E; AA AA AB

Datos de nuestro inventario

Marca indicada: Junkers/Bosch
Circuito integrado montado: NEC JAPAN; 026-EF01; 8744 501 087; 0007KY009
Aplicación indicada en inventario: ZW 20 1AME 23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Fallo con LED rojo parpadeante en una Junkers Novastar ZW 20, según guías de tiendas

Guías de dos tiendas (codigocalderas.com y RC Ibérica) incluyen, para uno de los parpadeos, la placa o la humedad en la placa entre las causas, además del electrodo derivado a masa o la sonda NTC. No son tablas del fabricante y la guía de RC Ibérica avisa de discrepancias entre fuentes sobre el orden de los ritmos.

Foro, ZW20 AME 23 S2805: la calefacción se para al llegar a la temperatura de la ruleta y espera a que se enfríe el agua

Una empresa de servicio respondió que lo primero es cambiar los sensores de temperatura y que, si persiste, puede estar fallando la placa (todoexpertos.com). No cita ningún código de placa.

Según una tienda de la placa 8748300371 (otro código): no enciende o no responde, apagones y reinicios

Esa tienda añade que se pueden ver relés pegados o pistas quemadas en el circuito impreso. Es texto de tienda, no del fabricante.

Estos síntomas salen de guías de tiendas, un foro y el anuncio de otra placa (8748300371); ninguna fuente los liga a 8 748 300 271 y ninguna es del fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Relés y conectores

Compara el número y la posición de relés y conectores con tu placa: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.

Montaje por servicio técnico autorizado

Bosch Rumanía recomienda montar los recambios a través de un servicio técnico autorizado (ivp.ro).

Preguntas frecuentes

7 preguntas

¿Qué es la placa 8 748 300 271 y cómo la identifico?

Es una placa electrónica Junkers. En la pieza, la serigrafía impresa dice «8 748 300» y el sufijo «271» va escrito a mano; la bolsa lleva 87483003271. Además se leen FD084, FF2, GZT1E y, en el circuito integrado NEC, 026-EF01, 8744 501 087 y 0007KY009. En las listas oficiales de la familia ZW 20 la placa va en el cuadro eléctrico.

¿Sirve para mi Junkers ZW 20 1AME 23?

Sí. Nuestro taller la ha confirmado para la Junkers ZW 20 1AME 23. Ninguna fuente externa abierta cita este código, así que no hay otro documento que lo corrobore. Las listas oficiales de la ZW 20 AME y de la KE dan 8 748 300 371, y la KD da 8 748 300 246: compara los códigos o envíanos desde Contacto una foto de tu placa y de la placa de características.

¿Es lo mismo la 8 748 300 271 que la 8 748 300 371?

No lo sabemos. Las listas oficiales de la ZW 20 AME (Bosch Thermotechnik, 05/98) y de la ZS/ZW 20 KE (2018/06) dan 8 748 300 371 para la placa del cuadro eléctrico. Tiendas de Italia y Rumanía la venden para la Novatherm ZW 20-1 AME o ZW 20 AME y dos la anotan «ex 8748300270». Una tienda española (climatizacioniberica.es) lista la 8748300371 como compatible con la ZW20-1AME 23 S280; la anotamos como discrepancia, sin cambiar la confirmación de nuestro taller. Ninguna cita la 271: la nuestra la lleva y el taller la confirma para la ZW 20 1AME 23.

¿Qué otros códigos de placa se citan para la ZW 20 1AME 23?

Remle da 87483003710 para la ZW20-1AME23 y 87483002700 como segundo código original de su módulo ZW20AM / ZW20-1AME; SATCRM vende la referencia 87483002460 para la ZW20-1AME23 Novastar atmosférica. Ninguno es el 271. Una tienda avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores.

¿Qué significan los números marcados en la placa y en el modelo?

«8 748 300» es la serigrafía impresa y «271» el sufijo manuscrito (en la bolsa, 87483003271). FD084, FF2, GZT1E y AA AA AB son marcados adicionales, y 026-EF01, 8744 501 087 y 0007KY009 los del circuito integrado NEC JAPAN; ninguna fuente explica qué indica cada uno. En el modelo, según una guía de RC Ibérica, el 23 final es gas natural y el 31, GLP.

¿Qué síntomas apuntan a la placa de una Junkers ZW 20?

Ninguna fuente los liga a la 271 y ninguna es del fabricante. Guías de dos tiendas citan la placa o su humedad entre las causas de un fallo señalado por el LED rojo de la Novastar ZW 20, y un foro sobre una ZW20 AME 23 S2805 apunta primero a los sensores de temperatura y, si persiste, a la placa.

¿Quién debería montar esta placa?

Bosch Rumanía recomienda montar los recambios a través de un servicio técnico autorizado (ivp.ro).

Cómo hemos verificado esta ficha

Junkers 87483003271

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Compatibilidad con la ZW 20 1AME 23 confirmada por nuestro taller. Las listas oficiales AME y KE dan 8 748 300 371 y la KD 8 748 300 246; una tienda española da la 8748300371 para la ZW20-1AME 23 S280 y varias tiendas dan otros códigos. Ninguna fuente externa cita 8 748 300 271.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
