Placa electrónica Junkers Euromaxx ZWC28-1MF2K · 8748300455: Pieza e identificador ampliado

Placa electrónica Junkers Euromaxx ZWC28-1MF2K · 8748300455: vista 2

Placa electrónica Junkers Euromaxx ZWC28-1MF2K · 8748300455: vista 3

JUNKERSFotos de esta unidad

1 / 3

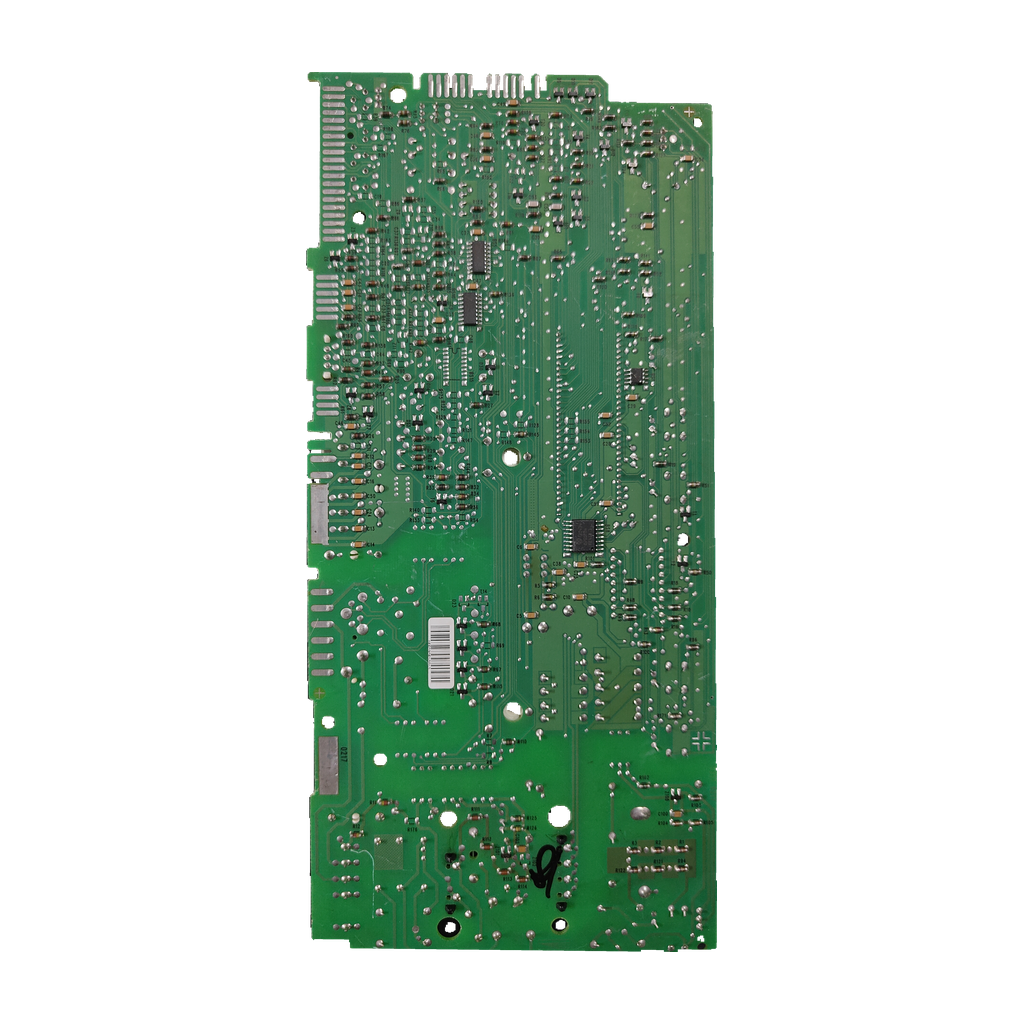

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers Euromaxx ZWC28-1MF2K · 8748300455

Referencia Junkers8748300455

La 8748300455 (8 748 300 455) es una placa electrónica Junkers que nuestro taller ha confirmado para la caldera ZWC28-1MF2K. Lleva marcados 1274-BF, 0251PY004 y HTII-3. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 455
1274-BF · 0251PY004
Caldera ZWC28-1MF2K
Serigrafía T3.15A

Todos los códigos de esta unidad2

Referencia Junkers: 8748300455
SKU Ecoklima: PLC253

Ninguna fuente externa leída cita 8748300455. Las listas oficiales de la familia dan otras placas (454 y 506); la 533 aparece en una columna marcada 2892 de la lista 6720611196 (ed. 05.08) que no podemos asignar con seguridad a la ZWC28-1MF2K. Compara siempre el código impreso.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: gestiona el encendido, la modulación y las seguridades. Se sospecha de ella cuando la caldera no enciende, no responde al panel, se reinicia sola o da códigos de error que no cuadran con la avería.

Compruébalo en tu placa

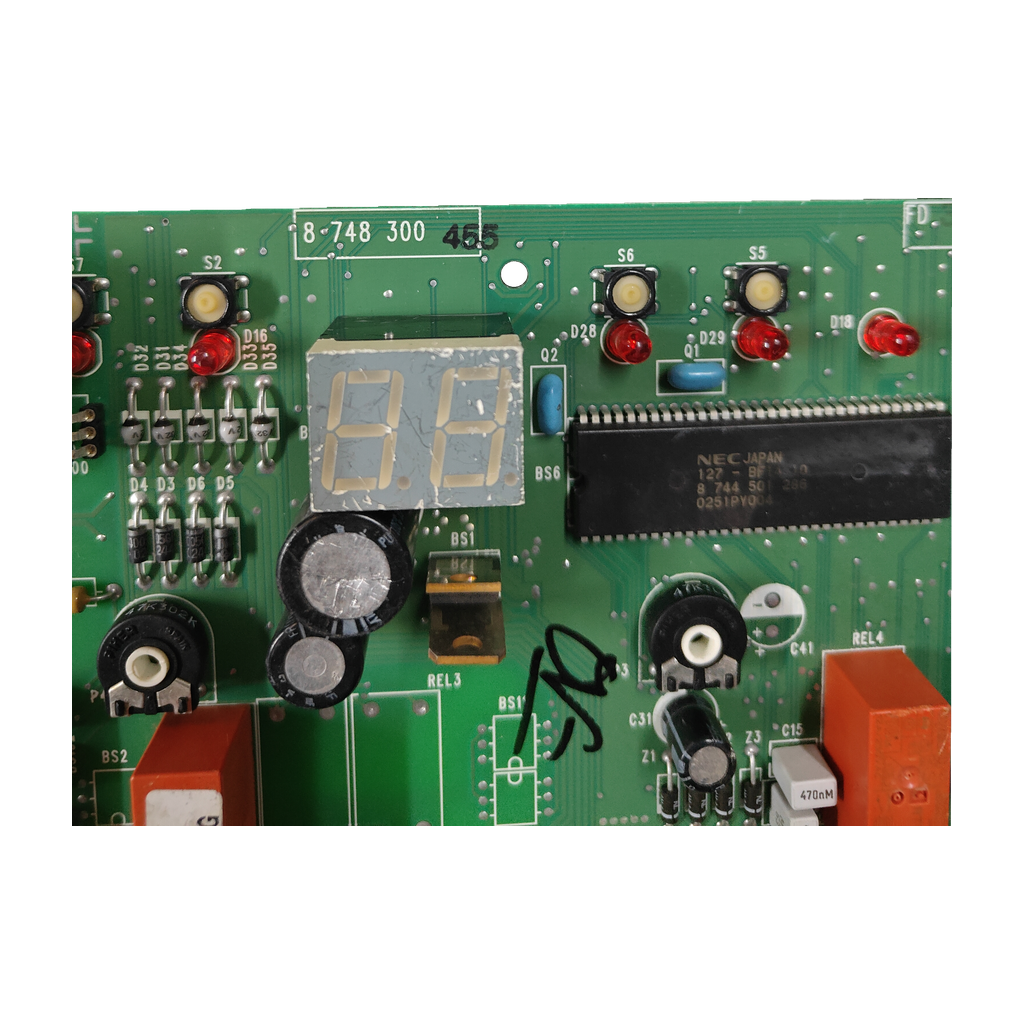

Mira el circuito impreso: debe llevar impreso 8 748 300 y escrito a mano 465. En nuestra ficha el código completo es 8748300455.
Compara los marcados 1274-BF, 0251PY004 y HTII-3, el relé RT314024 y la serigrafía de protección T3.15A.
No te fíes solo del prefijo 8 748 300 ni de HTII-3: las listas oficiales citan otras placas (454, 506; la 533, en una columna 2892 sin asignar con seguridad a la ZWC28-1MF2K) y una HTII-3 distinta es de las series -6. Compara el código completo.
Comprueba en la placa de características que tu caldera es una Junkers ZWC28-1MF2K.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos.

Códigos de esta pieza

8748300455	Código de la placa (también 8 748 300 455 y 8 748300455)
8 748 300	Código impreso en el circuito; a mano lleva el sufijo 465
1274-BF	Marcado de la placa
0251PY004	Marcado de la placa
HTII-3	Marcado de la placa (junto a BB BA BG)
D1274 BF	Circuito integrado NEC JAPAN de la placa (también 0251Y00)
RT314024	Relé montado en la placa

No la confundas con

8 748 300 454Placa de la lista oficial Bosch 6720611196 (ed. 02.10), que cubre ZWC24/28-1MF2K · Otro código: difiere en la última cifra. No las des por iguales
8 748 300 506Placa de las listas oficiales 6720611196 (ed. 05.08) y 6720611197 · Otro código de placa de la misma familia
8 748 300 533Placa de la lista oficial Bosch 6720611196 (ed. 05.08), en una columna marcada 2892 sin asignar a la ZWC28-1MF2K · Otro código de placa de la misma familia
8 748 300 449Placa de la lista J 1455 de las ZWC24/28-1MFK · Otro modelo (MFK) y otro código
87483005540Placa HTII-3 GZT3 de las series ZSN/ZWN/ZWR/ZSR -6 (tienda alemana) · Lleva también la marca HTII-3, pero es de otra serie y otro código

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers Euromaxx ZWC28-1MF2KConfirmada por nuestro taller

No sirve para

Junkers ZWSE-4Un distribuidor le asigna otra placa: 8748300506
Junkers ZWN18-6AE21 y ZWR24-6KE31 (serie -6)Una tienda les da la placa HTII-3 GZT3: 87483005540

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Sufijo manuscrito en PCB: 465
Código marcado: 1274-BF; 0251PY004
Código marcado: HTII-3; BB BA BG

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de proteccion: T3.15A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Fusible subcomponente: F2.5A
Condensador subcomponente: 470nM
Aplicación indicada en inventario: ZWC28-1MF2K
Código marcado: 1274-BF; 0251PY004; HTII-3; BB BA BG

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Código F0: error interno de la placa electrónica

El manual técnico oficial de Bosch 6720607122 indica sustituir la placa electrónica. Que un técnico lo confirme antes de cambiarla.

Código F7: señal de ionización falsa

El mismo manual da como causas la ionización, la placa electrónica y la humedad en la placa.

La caldera no enciende, se reinicia o se apaga sola, o da errores erráticos

Síntomas que una tienda asocia a la placa de esta caldera. Comprueba antes la alimentación y los fusibles.

F0 y F7 salen de la tabla del manual oficial 6720607122, que la ficha oficial de Bosch enlaza a la ZWC28-1MF2K23S2892. Comprueba el código en el manual de tu caldera.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La placa lleva serigrafiado T3.15A y nuestro taller indica un fusible F2.5A. Si hay uno fundido, busca antes la causa y no montes uno de más amperios.

Monta con un técnico

La placa va tras el frontal, en la caja de control, con riesgo eléctrico: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers 8748300455?

Mira el circuito impreso: lleva impreso 8 748 300 y escrito a mano 465. En nuestra ficha figura como 8748300455 y lleva los marcados 1274-BF, 0251PY004 y HTII-3, el relé RT314024 y la serigrafía T3.15A. Compara esos códigos con los de tu placa.

¿Sirve para mi Junkers ZWC28-1MF2K?

Sí: nuestro taller la ha confirmado para la ZWC28-1MF2K. Ninguna fuente externa leída cita 8748300455, así que la confirmación es la del taller. La ficha oficial de Bosch de la ZWC28-1MF2K23S2892 (art. 7 716 704 133) fija su producción entre 01.09.2002 y 31.07.2007 y enlaza la lista de recambios 6720611196.

¿Es la misma que la 8 748 300 454, 506 o 533?

No lo des por hecho. Las listas oficiales de recambios Bosch de las Euromaxx ZWC 24/28 citan como placa la 8 748 300 454 (lista 6720611196, ed. 02.10) y la 8 748 300 506 (6720611196 ed. 05.08 y 6720611197). La lista 6720611196 ed. 05.08 da también la 8 748 300 533, en una columna marcada 2892 que no podemos asignar con seguridad a la ZWC28-1MF2K. La 8748300455 no aparece en ellas. Compara el código impreso o envíanos una foto desde Contacto.

¿Qué significan los códigos de la placa?

Los circuitos impresos de las listas oficiales Bosch de esta familia llevan códigos 8 748 300 xxx: la serigrafía 8 748 300 no basta, hay que comparar el código completo. 1274-BF, 0251PY004 y HTII-3 son marcados de la placa que ninguna fuente explica. HTII-3 también figura en la placa 87483005540 (HTII-3 GZT3) de las series -6, así que por sí solo no la identifica.

¿Sirve para otras Euromaxx como la ZWC24-1 o la ZWC28/32?

Solo está confirmada para la ZWC28-1MF2K. La tienda de la fuente lista también ZWC24/28-1MFA, ZWC24/28-1MFK y ZWC28/32-1MFA para su placa, pero sin dar código, así que no podemos afirmar que sea esta misma pieza.

¿Qué indican los fallos F0 y F7 en esta caldera?

El manual técnico oficial de Bosch 6720607122 (Euromaxx / Aquastar ZWC 28 AE y KE), enlazado en la ficha oficial de la ZWC28-1MF2K23S2892, da F0 como fallo interno de la placa electrónica (sustituir la placa) y F7 como señal de ionización falsa (ionización, placa o humedad en la placa). Que un técnico lo confirme.

¿Quién debe montarla?

Un técnico cualificado. Las listas oficiales Bosch indican que las piezas de recambio solo puede montarlas un instalador autorizado, y según una tienda la placa va tras el frontal, en la caja de control, con riesgo eléctrico.

Cómo hemos verificado esta ficha

JUNKERS 8748300455

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Pieza, códigos y caldera confirmados por nuestro taller. Ninguna fuente externa leída cita 8748300455 (nivel externo 0); las listas oficiales dan otras placas (454 y 506) y una 533 en una columna marcada 2892 de la lista 6720611196 (ed. 05.08) que no podemos asignar con seguridad a la ZWC28-1MF2K.

Fuentes consultadas

Tienda: ficha de placa reacondicionada para Junkers ZWC28-1MF2K 31Placa para ZWC28-1MF2K 31 y síntomas de avería; no cita 8748300455 ni ningún código de la pieza

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
