Placa electrónica Junkers Heatronic 38748300923Precio a consultar
JunkersFotos de esta unidad
1 / 4
Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
JunkersCompatibilidad confirmada
Placa electrónica Junkers 8748300455 · Euromaxx ZWC 24-1 MF2K 31
Referencia Junkers8748300455

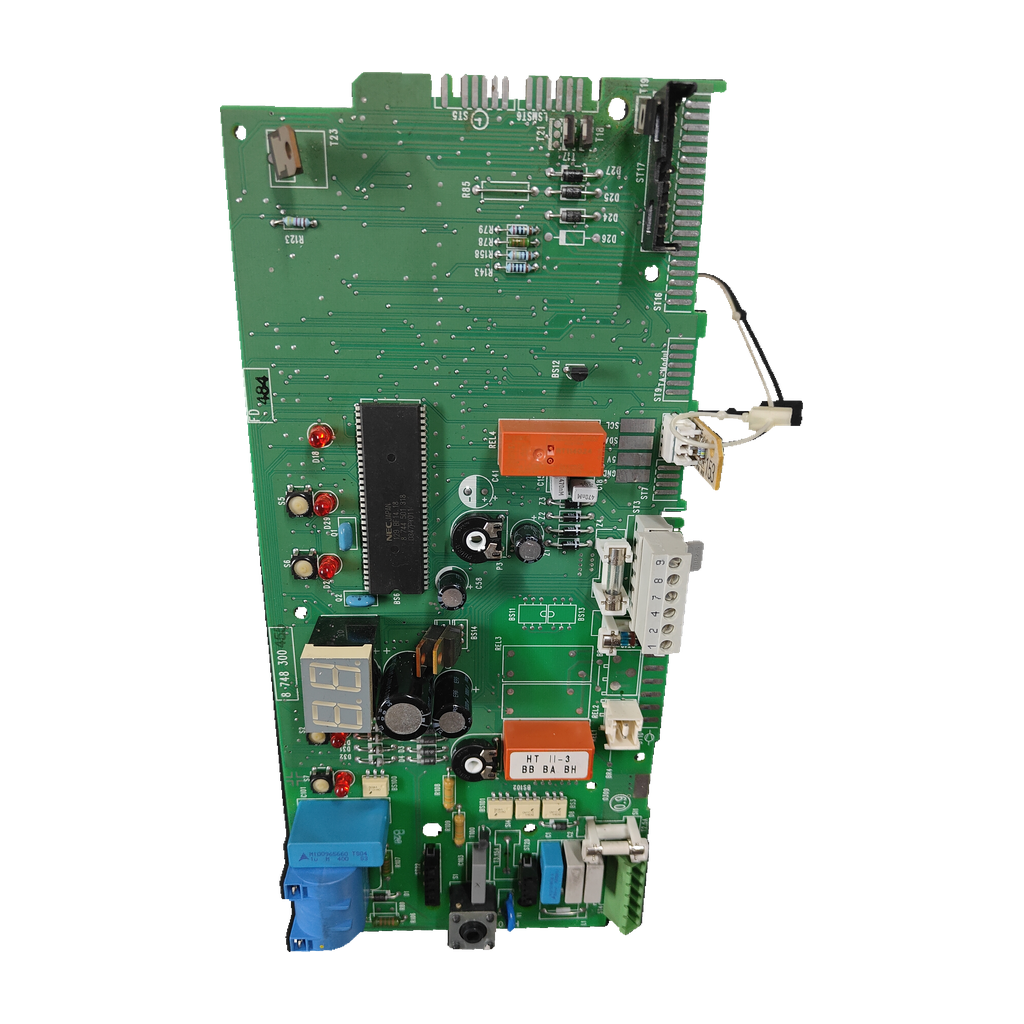

La 8748300455 es una placa electrónica Junkers (serigrafía 8 748 300, sufijo 455, circuito NEC D8749H) con display y cuatro pulsadores, para la Euromaxx ZWC 24-1 MF2K 31, confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Serigrafía 8 748 300 + 455
- Circuito NEC D8749H
- Display + 4 pulsadores
- Bornera 1, 2, 4, 7, 8 y 9
Todos los códigos de esta unidad2
- Referencia Junkers
- 8748300455
- SKU Ecoklima
- PLC245
El sufijo 455 va escrito a mano: compáralo con el de tu placa. El despiece oficial da en esa posición la 8 748 300 454 (rev. 02.10) y la 8 748 300 506 (rev. 05.08): otros sufijos.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEn la lista oficial de recambios de la serie, la placa impresa (Printed circuit) va en el cuadro de mando de la caldera. Esta lleva display de dos dígitos y cuatro pulsadores.
Compruébalo en tu placa

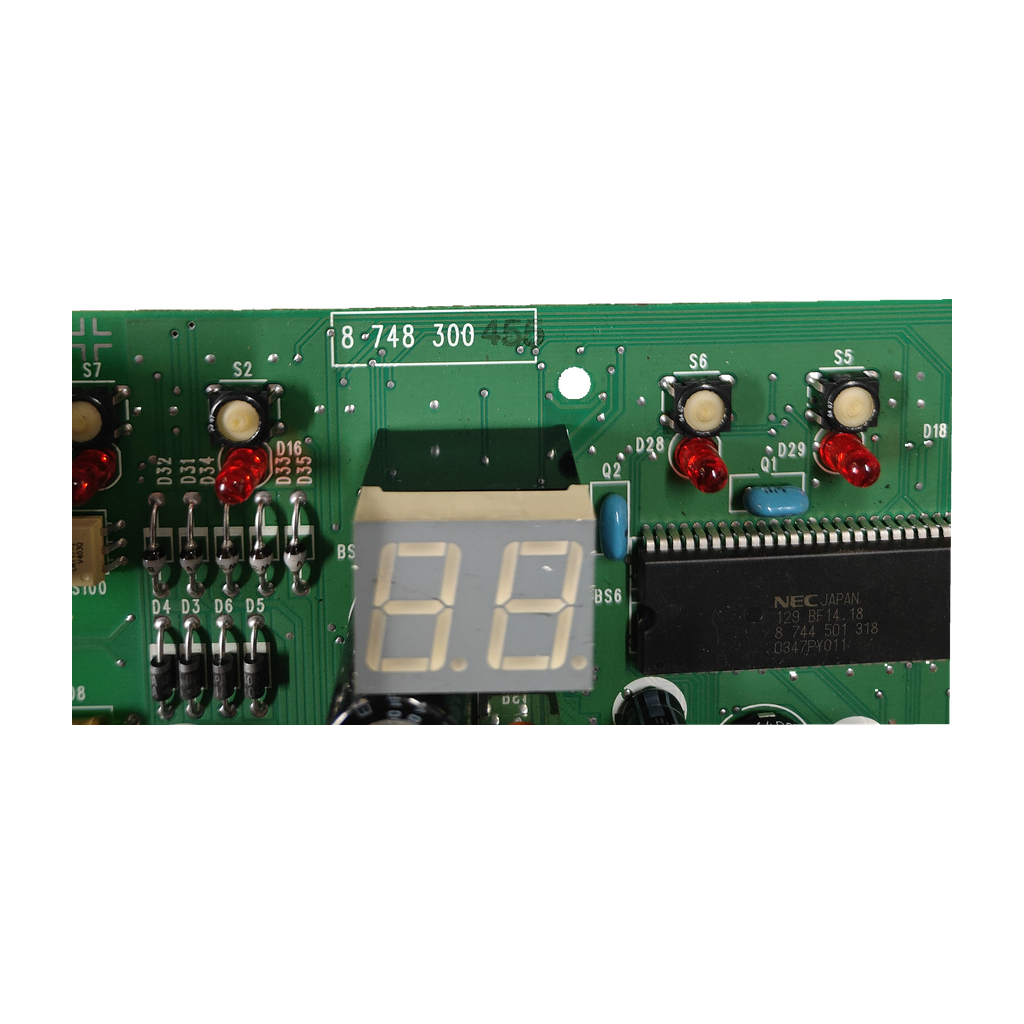

- Busca en la placa el código impreso 8 748 300 y el sufijo 455 escrito a mano; juntos forman 8748300455.
- Comprueba el circuito integrado NEC JAPAN D8749H (marcados 129.BE14.18, 8 744 501 318 y 0347PY011) y el relé M100965660 T904.
- Compara el sufijo con el de tu placa: el despiece oficial de la serie cita la 8 748 300 454 y la 8 748 300 506, que son otros códigos. No las des por iguales.
- Mira en la placa de características que tu caldera es una Euromaxx ZWC 24-1 MF2K 31.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 8748300455 | Código completo de la pieza: serigrafía 8 748 300 + sufijo manuscrito 455 (también 8 748 300 455 o 8748300/455) |
|---|---|
| 8 748 300 | Serigrafía impresa en la placa; prefijo de los códigos de placa impresa Junkers |
| 455 | Sufijo escrito a mano en la placa |
| 484 | Marcado en el recuadro FD de la placa |
| D8749H | Circuito integrado NEC JAPAN |
| 129.BE14.18 | Marcado del circuito integrado |
| 8 744 501 318 | Marcado del circuito integrado |
| 0347PY011 | Marcado del circuito integrado |
| M100965660 | Marcado del relé (M100965660 T904) |
No la confundas con
- 8 748 300 454Placa impresa (Printed circuit, pos. 4 del cuadro de mando) en la lista oficial de recambios 6720611196, rev. 02.10: ZC24/28-1MFK, ZSC28-1MFK y ZWC24/28-1MF2K · Mismo prefijo, pero sufijo 454 y no 455. Ninguna fuente leída dice que sean equivalentes.
- 8 748 300 506Placa (Leiterplatte, pos. 4 del cuadro de mando) en la rev. 05.08 de la misma lista: ZC24/28-1MFK, ZSC24/28-1MFK y ZWC24/28-1MF2K · Sufijo 506 y no 455. La rev. 02.10 da la 454 y la rev. 05.08 da la 506; ninguna de las dos lleva el 455.
- 8748300454 / 8748300506Módulo de placa que la tienda faustoricambi.it ofrece para la Euromax ZWC 24-1 MF2K · Son otros códigos y la tienda no declara equivalencia con el 455. El 506 figura también en la lista oficial de la familia MFA/MF2A (otras calderas).
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers Euromaxx ZWC 24-1 MF2K 31Confirmada por nuestro taller
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Bornera
- Terminales 1, 2, 4, 7, 8 y 9
- Circuito integrado
- NEC JAPAN D8749H
- Marcados del circuito integrado
- 129.BE14.18; 8 744 501 318; 0347PY011
- Etiqueta del relé
- HT II-3; BB BA BH
- Marcados del relé
- M100965660 T904; 10 M 400 03
- Interfaz visible
- Display de dos dígitos y cuatro pulsadores
- Marcado del componente azul
- 1u M 400 03
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Antes de cambiar la placa
Lo que revisa el técnicoCompara el sufijo
El prefijo 8 748 300 se repite en varias placas Junkers. Lo que distingue esta es el sufijo manuscrito 455.
Conector de codificación
La lista oficial de la serie trae el Code plug (pos. 5) aparte de la placa, con código según tipo de caldera y gas. Antes de cambiarla, fíjate en cuál lleva la tuya.
Monta con un técnico
La lista oficial indica que los recambios solo los monta un instalador autorizado.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y cómo se lee?
Son dos partes: la serigrafía impresa 8 748 300 y el sufijo escrito a mano 455, que juntos dan 8748300455 (también 8 748 300 455 o 8748300/455). El recuadro FD lleva el marcado 484. El circuito integrado es un NEC JAPAN D8749H con los marcados 129.BE14.18, 8 744 501 318 y 0347PY011.
¿Sirve para mi Junkers Euromaxx ZWC 24-1 MF2K 31?
Sí. Nuestro taller ha confirmado esta placa para la ZWC 24-1 MF2K 31. Ninguna fuente externa leída cita el 8748300455: el despiece oficial da en esa posición la 8 748 300 454 (rev. 02.10) o la 8 748 300 506 (rev. 05.08) y la tienda faustoricambi.it da 8748300454 u 8748300506 para la ZWC 24-1 MF2K. Son otros sufijos; para esta caldera manda la confirmación de nuestro taller.
¿Qué diferencia hay entre la 8748300455 y las 8 748 300 454 y 506 del despiece oficial?
El despiece oficial (doc. 6720611196) da como placa del cuadro de mando, pos. 4, la 8 748 300 454 en su rev. 02.10 y la 8 748 300 506 en la 05.08, para la ZWC24/28-1MF2K y las ZC/ZSC-1MFK. La nuestra comparte el prefijo 8 748 300 pero acaba en 455, que no sale en ninguna de las dos. Ninguna fuente dice que sean equivalentes, así que no se asume: compara el sufijo manuscrito de tu placa.
¿Qué significan 8 748 300, 455, 484 y D8749H?
8 748 300 es la serigrafía impresa en el circuito y 455 el sufijo manuscrito que completa el código. D8749H es el circuito integrado NEC JAPAN. El 484 está marcado en el recuadro FD: no hemos encontrado fuente que explique qué indica, así que no lo usamos para identificar la placa.
¿Hay que revisar algo más al cambiar la placa de una Euromaxx?
La lista oficial de la serie trae el conector de codificación (Code plug, pos. 5) como pieza aparte, con código distinto según el tipo de caldera y de gas: 8 714 411 143, 146, 148, 151, 153, 154, 155 o 156. Antes de cambiar la placa, fíjate en cuál lleva tu caldera.
¿Sirve también para la ZWC 28-1 MF2K o para otras Euromaxx de la misma lista?
No lo podemos asegurar. El despiece oficial 6720611196 abarca ZC24/28-1MFK, ZSC-1MFK y ZWC24/28-1MF2K, pero en esa posición da las placas 454 y 506; el 455 no aparece en ninguna de las dos revisiones. Nuestro taller solo ha confirmado esta placa con la ZWC 24-1 MF2K 31. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.
¿Quién debe montar esta placa?
Un instalador cualificado. La lista oficial de recambios de la serie indica que los recambios solo puede montarlos un instalador autorizado, y la placa va en el cuadro de mando de una caldera de gas con alimentación eléctrica.
Cómo hemos verificado esta ficha
Junkers 8748300455Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
Estado y nivel miden solo fuentes externas; la compatibilidad la confirma nuestro taller. Ninguna fuente cita el 8748300455: el despiece oficial da 454 (rev. 02.10) y 506 (rev. 05.08) y una tienda 454/506 para la ZWC 24-1 MF2K. Dato anotado, sin rebajar lo confirmado.
Fuentes consultadas
- Lista oficial de recambios Junkers Euromaxx ZC/ZSC-1MFK y ZWC24/28-1MF2K, doc. 6720611196, rev. 02.10 (PDF)Placa impresa 8 748 300 454 (pos. 4, cuadro de mando) y Code plug (pos. 5). No cita el 455
- Lista oficial de recambios Junkers Euromaxx ZC/ZSC-1MFK y ZWC24/28-1MF2K, doc. 6720611196, rev. 05.08 (PDF)Placa (Leiterplatte) 8 748 300 506 en la pos. 4 y Kodierstecker en la pos. 5. No cita el 455
- Lista oficial de recambios Junkers doc. 6720611196, rev. 02.10: segunda copia (PDF)Mismo documento que la rev. 02.10 anterior, en otro sitio: placa 8 748 300 454. No cita el 455
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
