Placa electrónica Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 para ZWB 25-2 C: Pieza e identificador ampliado

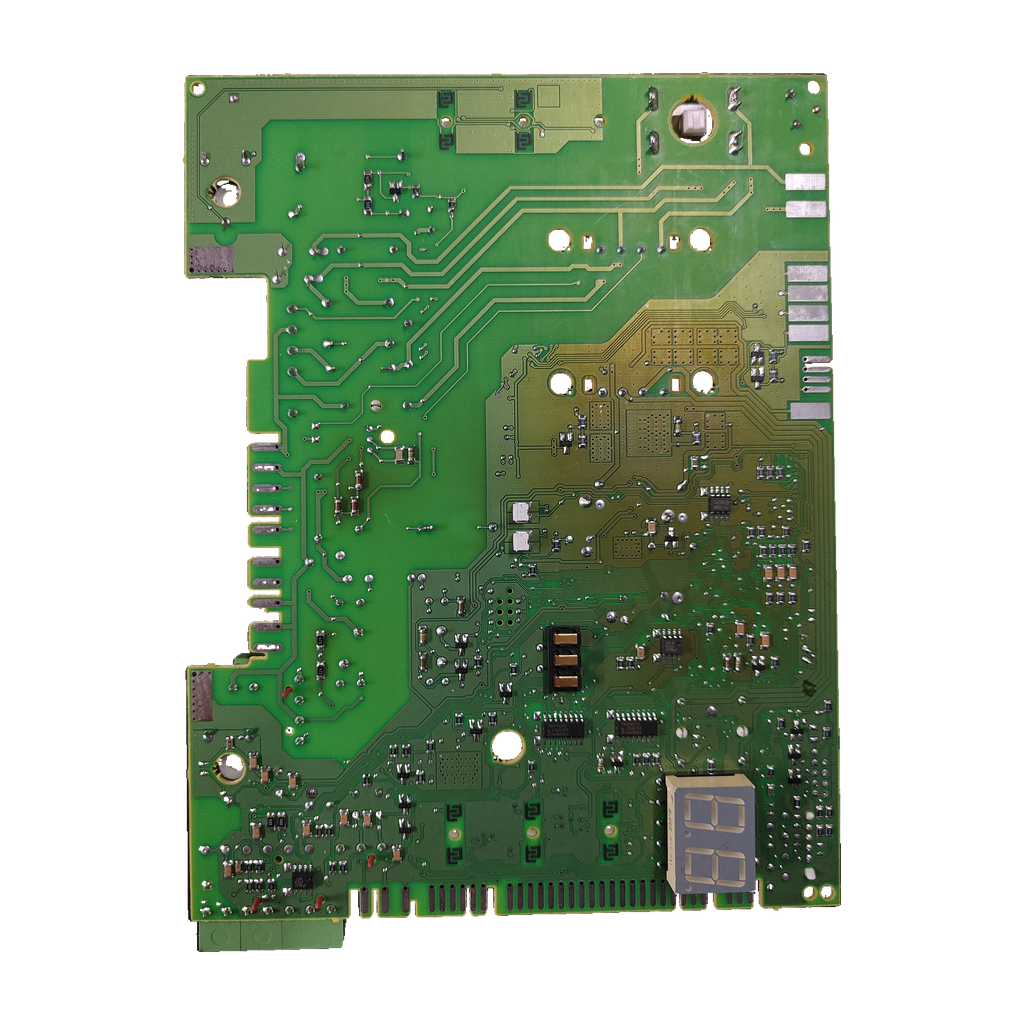

Placa electrónica Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 para ZWB 25-2 C: vista 2

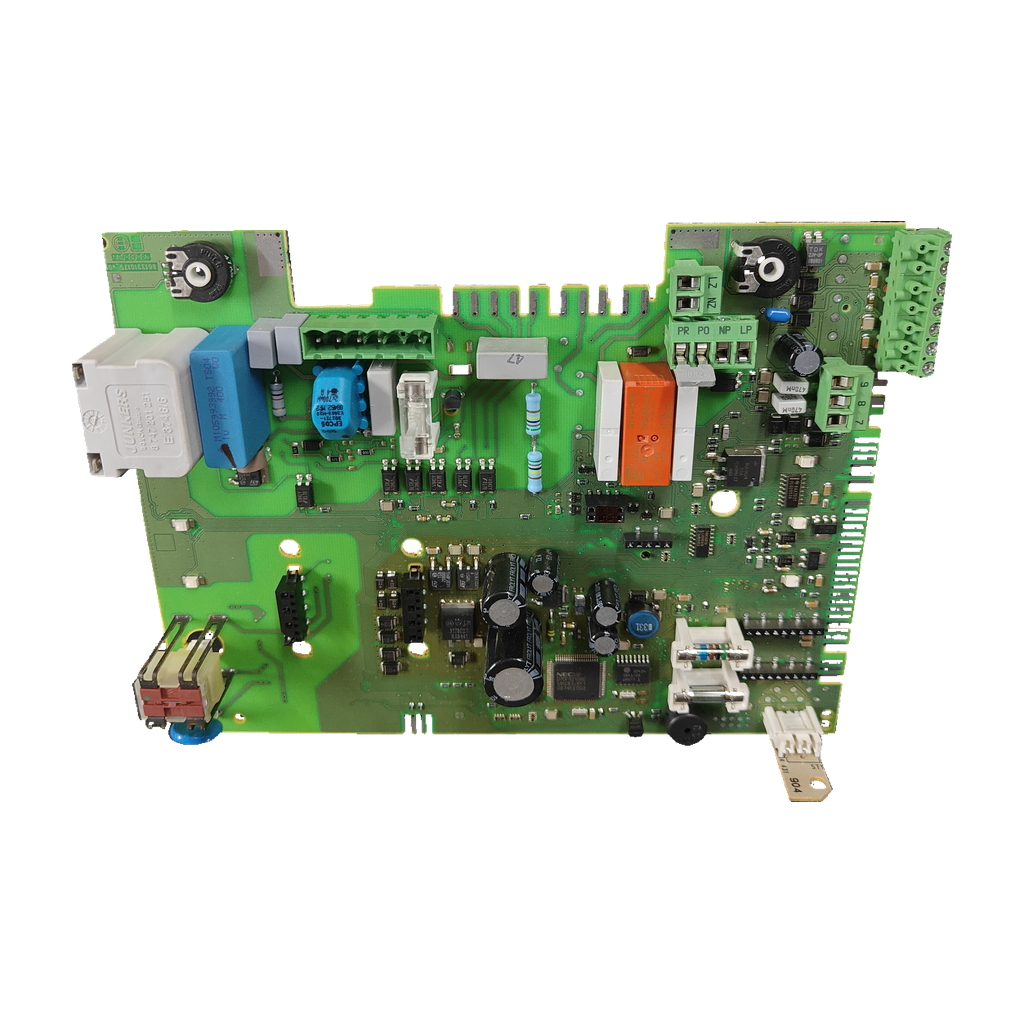

Placa electrónica Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 para ZWB 25-2 C: vista 3

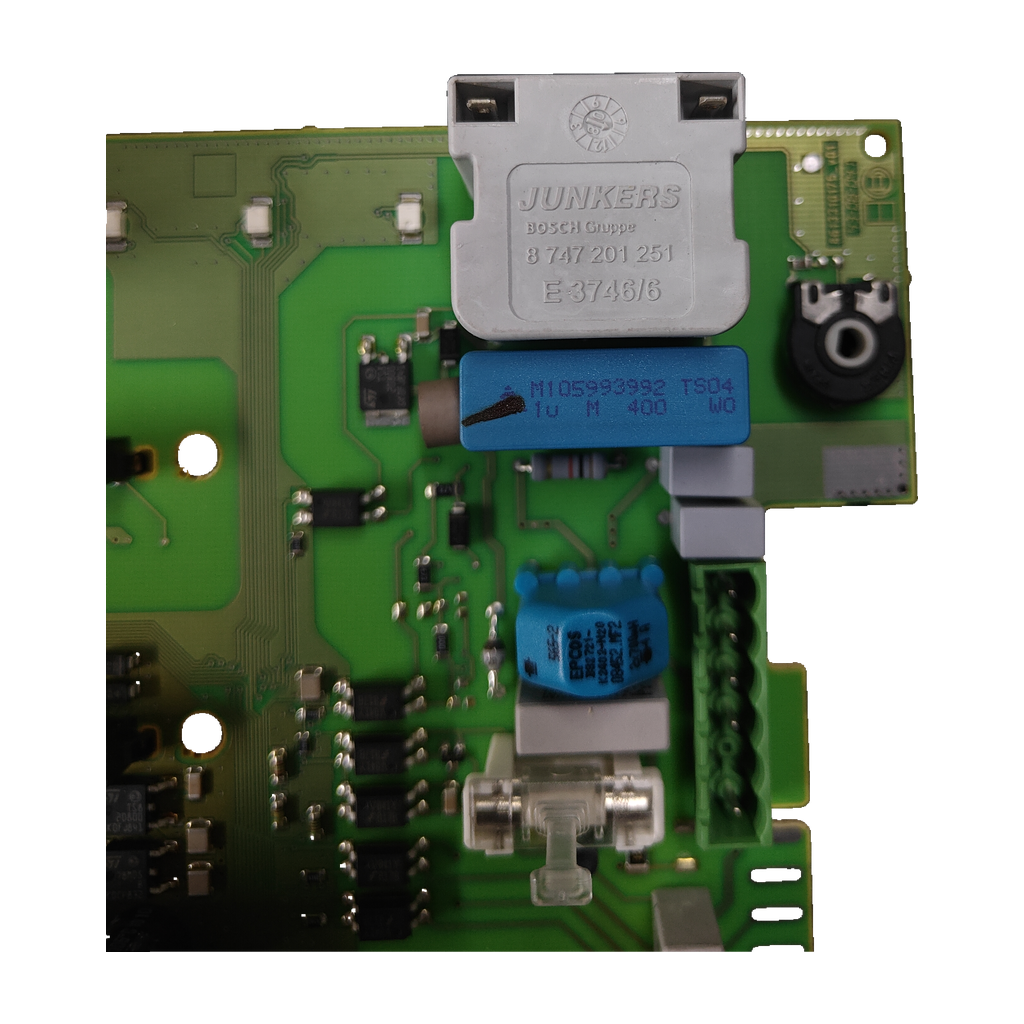

Placa electrónica Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 para ZWB 25-2 C: vista 4
JunkersFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 para ZWB 25-2 C

Referencia Junkers8 747 201 251

La Junkers E 3746/6 (código 8 747 201 251, circuito 8613310175_V01) es una placa electrónica que nuestro taller ha confirmado para la caldera Junkers ZWB 25-2 C. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 8 747 201 251
  • Circuito 8613310175_V01
  • Placa E 3746/6
  • Junkers ZWB 25-2 C
Todos los códigos de esta unidad4
Referencia Junkers
8 747 201 251
Código del circuito
8613310175_V01
Modelo
E 3746/6
SKU Ecoklima
PLC228

87483007530 lo une a esta placa solo heiz24.de (set con 8613310175 V01); hrb24.de da ese número para una placa Heatronic III (ZSB 14..22-3 A/E, ZWB 28-3 A/E) sin nombrar esta pieza. 8748300602 lo da solo faustoricambi.it. Compáralos con tu placa antes de dar la equivalencia por buena.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de una caldera Junkers. En las páginas que hemos leído no hay una tabla de averías de esta pieza: ante una avería, que un técnico la diagnostique antes de cambiarla.

Compruébalo en tu placa
  1. Busca en la placa estos códigos: 8613310175_V01 (serigrafía del circuito), 8 747 201 251 y E 3746/6.
  2. Mira también la serigrafía lateral 8 513 075 10 y el marcado 43-08-041.
  3. No la confundas con otras placas Junkers: la 8748300923 (gama ZWBC) y la 8748300676 llevan otro código.
  4. Comprueba en la placa de características de tu caldera que el modelo es Junkers ZWB 25-2 C.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8 747 201 251Código de la pieza marcado en la placa y referencia de nuestro inventario (también 8747201251)
8613310175_V01Código del circuito (serigrafía); también 8613310175
E 3746/6Modelo de la pieza; es también el marcado del subcomponente de encendido de la placa (también E3746/6)
43-08-041Serigrafía del circuito, junto a 8613310175_V01
8 513 075 10Serigrafía lateral del circuito (también 851307510)
M105993992 T504Código marcado en la placa (inventario). El inventario anota también M105933992 TS04 y M10599932 TS04 en el condensador azul; no consta que sean el mismo marcado.
87483007530Set de una tienda: circuito 8613310175 V01 con transformador (1 origen)
8748300602Tarjeta que una tienda da como reemplazo de 8747201251 (1 origen)
No la confundas con
  • 8748300923Placa Junkers para las Cerapur Comfort ZWBC 24, 25, 28 y 30-2 C · Es otro código: la tienda que la vende no la une a ninguno de los códigos de esta pieza.
  • 8748300676Placa que un anuncio da para la Junkers ZWB 25-2C · Es otro código de placa; el anuncio no lo une a 8 747 201 251. Compara siempre los códigos marcados.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWB 25-2 CConfirmada por nuestro taller
Por confirmarPor confirmar
  • Junkers series ZSB y ZBR (sin modelo concreto)1 origen: heiz24.de, set del circuito 8613310175 V01 con transformador. Su título dice «ZSB ZWB ZBR - 3» y no cita modelos. La ZWB 25-2 C ya figura como confirmada por nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Componente azul, marcado literal
1u M 400 WD; no dato nominal de toda la placa

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Condensador azul montado
M105933992 TS04; 10 M 400 WQ · M10599932 TS04; 1u M 400 V 040
Subcomponente azul inferior
EPCOS
Serigrafía/código PCB
8613310175_V01; resistencias marcadas 470M
Aplicación indicada en inventario
ZWB 25-2 C

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Un anuncio de una placa Junkers para la ZWB 25-2C (código 8748300676, distinto de los de esta pieza) dice que puede dejarse «configurada según código caldera». Pregunta a tu técnico si la placa necesita configuración para tu caldera.

Antes de cambiar la placa

Lo que revisa el técnico
Compara los códigos

Haz una foto de tu placa con 8613310175_V01 y 8 747 201 251 a la vista antes de pedir la nueva.

Monta con un técnico

Debe montarla un instalador cualificado, como indica el anuncio alemán de la 8747201251.

Preguntas frecuentes

7 preguntas

¿Cómo sé si es mi placa Junkers E 3746/6?

Compara los códigos: 8613310175_V01 en la serigrafía del circuito (junto a 43-08-041), 8 747 201 251 y E 3746/6 marcados en la placa, y 8 513 075 10 en la serigrafía lateral. Si tu placa lleva esos códigos, es esta.

¿Sirve para mi Junkers ZWB 25-2 C?

Sí. Nuestro taller la ha confirmado para la Junkers ZWB 25-2 C. El manual oficial de Junkers que hemos podido leer (manualslib.de, tabla ZB/ZWB/ZSB) no cita nuestros códigos ni la ZWB 25-2 C, y ninguna fuente externa nombra la ZWB 25-2 C con estos códigos: heiz24.de vende el circuito 8613310175 V01 en un set con el título «ZSB ZWB ZBR - 3», sin citar modelos.

¿Sirve para una Cerapur Comfort ZWBC 25-2 C u otra ZWBC?

No lo hemos confirmado. Una tienda de recambios (climatizacioniberica.es) da para las ZWBC 24, 25, 28 y 30-2 C otra placa, la 8748300923. Compara los códigos o envíanos desde Contacto una foto de tu placa y de la placa de características; también puedes llamar al 919 931 595.

¿Qué diferencia hay entre 8613310175_V01, 8 747 201 251 y E 3746/6?

8613310175_V01 es el código del circuito impreso (serigrafía). 8 747 201 251 es la referencia de la pieza (8747201251 sin espacios) y E 3746/6 su modelo; nuestro inventario anota E 3746/6 también como marcado del subcomponente de encendido. heiz24.de vende el circuito 8613310175 V01 en un set con transformador (87483007530). Un anuncio alemán y un hilo de foro húngaro usan 8747201251 para una placa Junkers; una tienda italiana también lo menciona. Ninguna fuente leída une los códigos entre sí.

¿Qué es la 8748300602 que aparece junto a la 8747201251?

Una tienda italiana (faustoricambi.it) ofrece la tarjeta Junkers 8748300602 como reemplazo de la 8747201251, el mismo código de esta placa sin espacios. Es una sola fuente, no cita calderas y la tienda no indica el origen de su texto: está por confirmar, así que compara los códigos antes de pedir.

¿Se sabe en qué otras calderas Junkers va la 8 747 201 251?

No hay una lista fiable de otras calderas: fuera de la ZWB 25-2 C, ninguna fuente fiable la une a un modelo de caldera. En un hilo de foro húngaro (elektrotanya.com) un comentario la supone para una Junkers TA 211 E, sin fuente, y otro dice que no vale para la ZWE-24. Si tu caldera no es la ZWB 25-2 C, envíanos desde Contacto una foto de tu placa y de la placa de características, o llama al 919 931 595.

¿Quién debe montar esta placa?

Un técnico cualificado. El vendedor de un anuncio alemán de la 8747201251 también reserva estas piezas a instaladores cualificados.

Cómo hemos verificado esta ficha

Junkers E 3746/6

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma la ZWB 25-2 C. 8 747 201 251 sale como placa Junkers en 2 orígenes independientes (anuncio alemán, foro húngaro); una tienda italiana lo cita sin indicar su origen. Ninguno une 8613310175 V01 ni E 3746/6 con él. El manual oficial leído no cita estos códigos ni la ZWB 25-2 C.
