Placa electrónica Junkers HTAF 7002 · 8708300251 para WTD 24 AME 23: Pieza e identificador ampliado

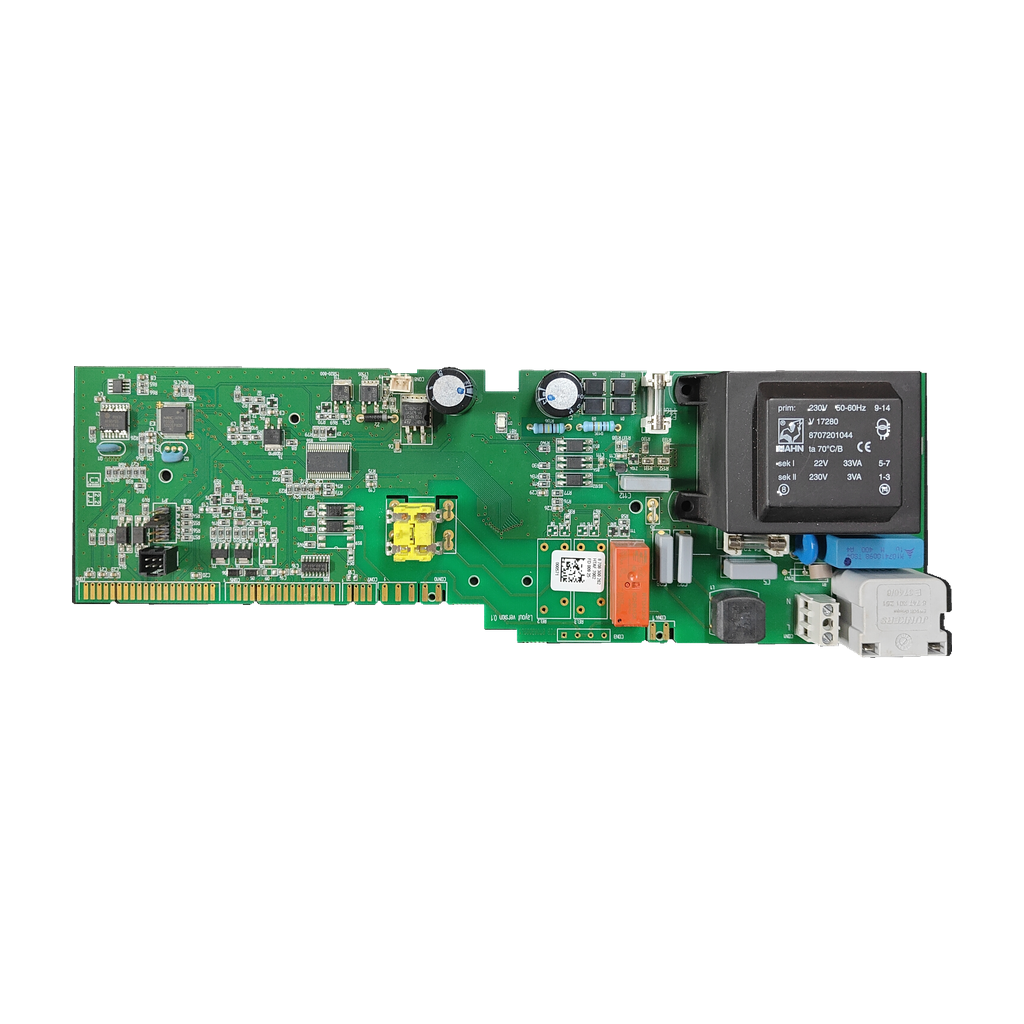

Placa electrónica Junkers HTAF 7002 · 8708300251 para WTD 24 AME 23: vista 2

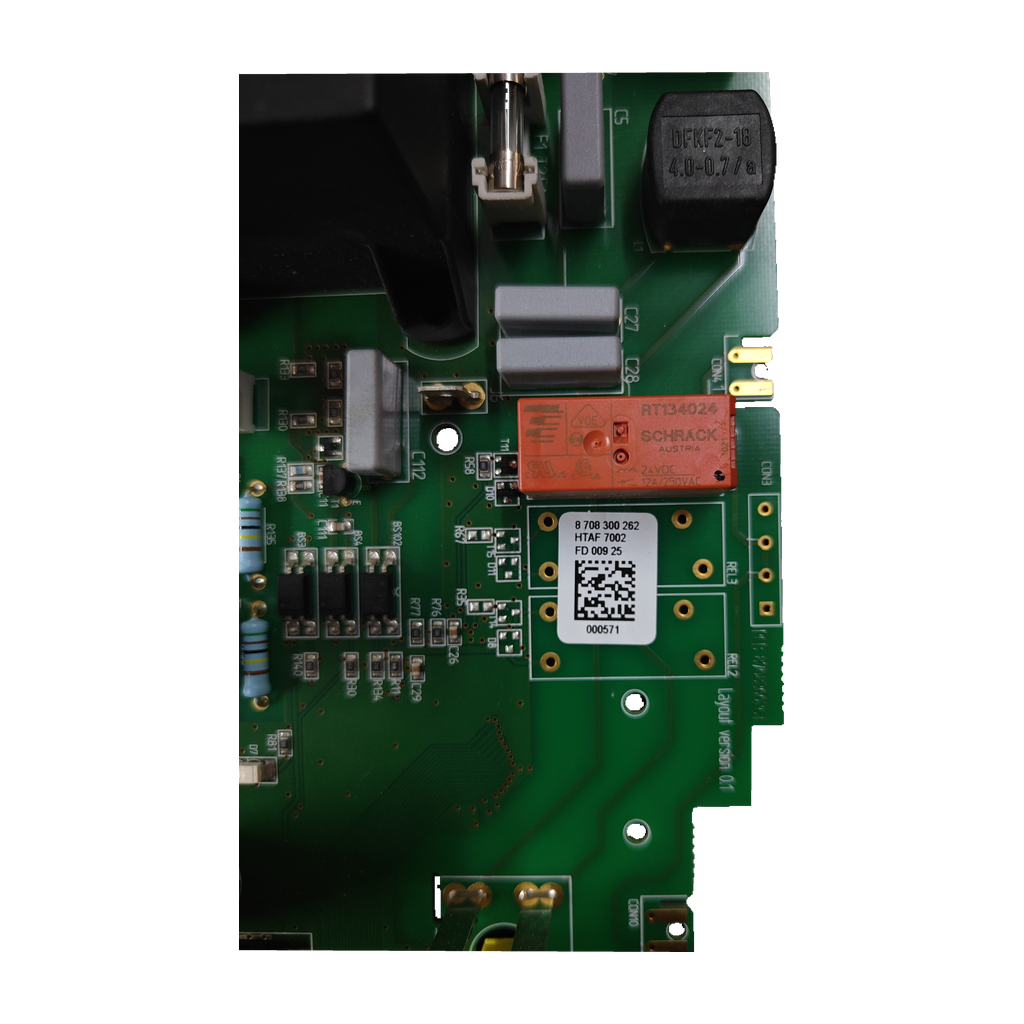

Placa electrónica Junkers HTAF 7002 · 8708300251 para WTD 24 AME 23: vista 3

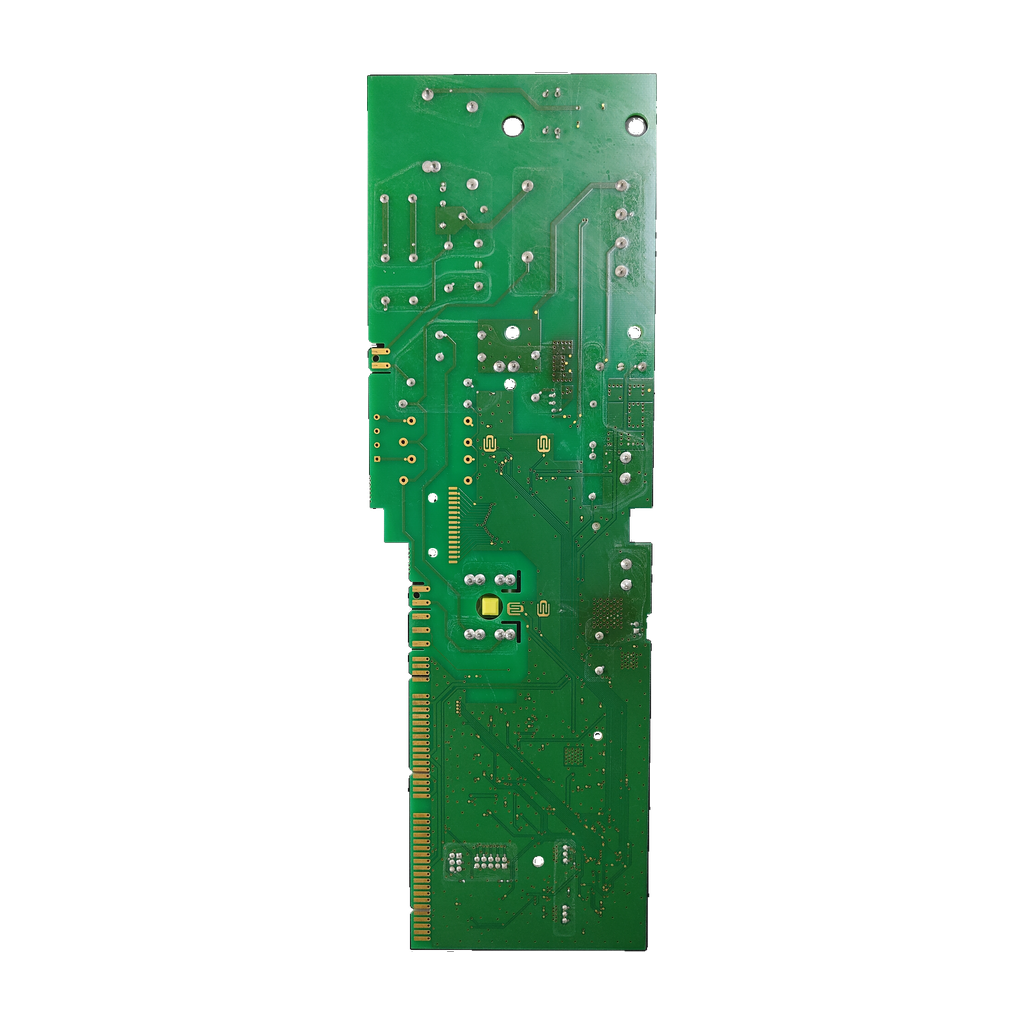

Placa electrónica Junkers HTAF 7002 · 8708300251 para WTD 24 AME 23: vista 4

JunkersFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers HTAF 7002 · 8708300251 para WTD 24 AME 23

Referencia JunkersHTAF 7002

La HTAF 7002 (circuito 8708300251, referencia 8 708 300 262) es una placa electrónica Junkers que nuestro taller ha confirmado para la caldera Junkers WTD 24 AME 23. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Junkers HTAF 7002
Código 8708300251
Confirmada: WTD 24 AME 23
Trafo 22 V · 33 VA

Todos los códigos de esta unidad4

Referencia Junkers: HTAF 7002
Código del circuito: 8708300251
Código de la etiqueta: 8 708 300 262
SKU Ecoklima: PLC202

Códigos leídos en la propia pieza o confirmados por nuestro taller. No hemos encontrado la HTAF 7002 ni el 8708300251 en las listas de recambios del fabricante de la familia WTD24 AME (2011 y 2017) ni en las tiendas abiertas.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica Junkers con la designación HTAF 7002. Según nuestro inventario, monta un relé SCHRACK RT34024 y un transformador HAHN.

Compruébalo en tu placa

Busca en la placa la designación HTAF 7002 (se lee HTAF7002) y los códigos 8708300251 y 8 708 300 262.
Compara los demás marcados: FD00925, 000571 y «Layout version0.1».
Mira los componentes: un relé SCHRACK RT34024 y un transformador HAHN tipo V 17280 con la referencia 8707201044.
No la confundas con otros códigos de la WTD 24 AME 23: las placas 8738720672 y 8 708 300 112 0 51 de las fuentes, el flusostato 8708505024 y el serpentín 87054064220 son otros códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

HTAF 7002	Designación de la placa, marcada en ella (también escrito HTAF7002)
8708300251	Código del circuito (serigrafía de la placa); también 8 708 300 251
8 708 300 262	Referencia de la pieza confirmada por nuestro taller y código marcado en la placa (también 8708300262)
FD00925	Código marcado en la placa
000571	Código marcado en la placa
Layout version0.1	Versión de diseño marcada en la placa
8707201044	Referencia visible en el transformador HAHN de la placa
RT34024	Relé SCHRACK montado en la placa

No la confundas con

8 708 300 112 0 51Leiterplatte (placa) de la caja de conexiones, pos. 16, en la lista de recambios del fabricante de la familia WTD24 AME (2011), donde figura la WTD24 AME 23. La lista de 2017 da el mismo código en la pos. 16 · Es otro código: al buscar los códigos de nuestra placa (HTAF 7002, 8708300251) en esas listas no los hemos encontrado. Nuestro taller ha confirmado esta placa para la WTD 24 AME 23; compara los marcados de tu placa.
8738720672Placa que una tienda (Climatización Ibérica) da como compatible con la WTD 24 AME23, 24 AME31, 27 AME23 y 27 AME31. En las listas del fabricante figura 8 738 720 673 0 49 en 2011 (Steuergerät W2, unidad de control) y, en la pos. 1, 8 738 720 672 0 49 en 2017 · Es otro código. Esa tienda la da para la WTD 24 AME 23, pero nuestro taller ha confirmado en esa caldera la HTAF 7002 (8708300251): compara los marcados antes de pedir.
8708505024Flusostato Junkers (código original 87085050240) que un catálogo de tienda da para la WTD 24 AME 23 · Otra pieza: es el detector de flujo, no la placa.
87054064220Serpentín intercambiador Junkers que un catálogo de tienda da para la WTD 24 AME 23 y la 24 AME 31 · Otra pieza: es el intercambiador, no la placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers WTD 24 AME 23Confirmada por nuestro taller

No sirve para

Junkers WTD 24 AME 31Según Climatización Ibérica, su placa 8738720672 es compatible con esta caldera. Ninguna fuente abierta une la HTAF 7002 con ella.
Junkers WTD 27 AME 23Según Climatización Ibérica, su placa 8738720672 es compatible con esta caldera. Ninguna fuente abierta une la HTAF 7002 con ella.
Junkers WTD 27 AME 31Según Climatización Ibérica, su placa 8738720672 es compatible con esta caldera. Ninguna fuente abierta une la HTAF 7002 con ella.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Subcomponente relé SCHRACK RT34024: bobina 24 VDC; contacto 12 A/250 VAC
Subcomponente transformador HAHN: primario 230 V 50–60 Hz; tipo V 17280; referencia visible 8707201044; ta 70 °C/B; sek I 22 V 33 VA; sek II 230 V 3 VA
Aplicación indicada en inventario: WTD 24 AME 23
Código marcado: FD00925; 000571

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los dos códigos 8 708 300

La placa lleva marcados 8708300251 y 8 708 300 262: solo cambian las dos últimas cifras (51 frente a 62). Comprueba que los dos coinciden con los de tu placa.

Compara el transformador y el relé

Nuestra placa monta un transformador HAHN (ref. visible 8707201044) y un relé SCHRACK RT34024. Compáralos con los de tu placa antes de pedirla.

Monta con un técnico

Placa electrónica con un transformador de primario 230 V: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Junkers HTAF 7002?

Busca en la placa la designación HTAF 7002 (también se lee HTAF7002) y los códigos 8708300251 (serigrafía del circuito) y 8 708 300 262. Compara además FD00925, 000571 y «Layout version0.1». Cuantos más coincidan con los de tu placa, más seguro es que es la misma.

¿Sirve para mi Junkers WTD 24 AME 23?

Sí. Nuestro taller ha confirmado esta placa para la Junkers WTD 24 AME 23. Al buscar sus códigos en las listas de recambios del fabricante de la familia WTD24 AME (2011 y 2017) no la hemos encontrado: esas listas dan otros códigos, como 8 708 300 112 0 51 (pos. 16; caja de conexiones en la lista de 2011), y una tienda da la placa 8738720672 para esa caldera. Compara los marcados de tu placa con los de la nuestra.

¿Y si mi caldera es la WTD 24 AME 31, la WTD 27 AME 23 u otra?

Para otros modelos no tenemos confirmación del taller ni fuentes que unan esta placa a ellos. Según Climatización Ibérica, su placa 8738720672 es compatible con la WTD 24 AME 31, la 27 AME 23 y la 27 AME 31 (y también con la 24 AME 23), así que no damos esta como válida en ellas. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la de tu caldera, o llámanos al 919 931 595.

¿Por qué la placa lleva dos códigos 8 708 300 (el 251 y el 262)?

Los dos están marcados en la propia placa: 8708300251 y 8 708 300 262; este último es además la referencia que nuestro taller da a la pieza. Ninguna fuente leída explica la diferencia, y los códigos marcados no equivalen necesariamente a la referencia de un kit. Solo cambian las dos últimas cifras (51 frente a 62).

¿Qué otros códigos aparecen en las fuentes para la WTD 24 AME 23?

Remle da el flusostato 8708505024 (código original 87085050240) y el serpentín 87054064220: son otras piezas. Las listas del fabricante de la familia WTD24 AME dan 8 708 300 112 0 51 en la pos. 16 (caja de conexiones en la lista de 2011), 8 738 720 673 0 49 (2011, Steuergerät W2) y, en la pos. 1, 8 738 720 672 0 49 (2017). Ninguno es el código de esta placa (HTAF 7002, 8708300251).

¿Qué componentes lleva la placa y con qué datos?

Nuestro taller ha confirmado en esta unidad un relé SCHRACK RT34024 (bobina 24 VDC; contacto 12 A/250 VAC) y un transformador HAHN tipo V 17280, referencia visible 8707201044: primario 230 V 50–60 Hz, ta 70 °C/B, secundario I 22 V 33 VA y secundario II 230 V 3 VA.

¿Quién debe montar esta placa?

Un técnico cualificado. Es la placa electrónica de la caldera y el transformador que lleva trabaja con un primario de 230 V, así que no es una pieza para cambiar sin la formación y las herramientas adecuadas.

Cómo hemos verificado esta ficha

Junkers HTAF 7002

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Compatibilidad con la WTD 24 AME 23 confirmada por nuestro taller. En las fuentes externas abiertas no hemos encontrado la HTAF 7002 ni su código 8708300251; las listas del fabricante y una tienda dan otros códigos de placa para esa caldera.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
